Hallo Zusammen!
Unter SolidEdge gab es die Möglichkeit ähnlichen Zeichnungen verschiedene Teile zuzuordnen, um nicht zweimal die gleiche (ähnliche) Zeichnung erstellen zu müssen. Einige Maße wurden einfach abgehangen. Diese kann man dann ggf. löschen wieder neu anhängen.
Meine Frage: Gibt es etwas ähnliches auch unter UG? Kann man einer Zeichnung nachträglich ein neues Masterteil zuordnen?
Vielen Dank im Voraus
Benni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Benni,

meinst Du die Part Families???

Kann mir aber nicht vorstellen das ein Children von anderen Parents "adoptiert" werden kann..... ansonsten hört es sich wie normale Teilefamilie an....
Gruß
Knut

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Meine an sich keine Teilefamilien. Damit probier ich auch gerade mal rum.
Bin leider auf Parts angewiesen, die ich von unseren Kunden bekomme. Daher kann es sein, daß ich ähnlich Teile bekomme, die nicht aus einer Teilefamilie stammen und ich diese Vorteile nicht nutzen kann.
Trotzdem danke!
Benni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Morgen Zusammen,

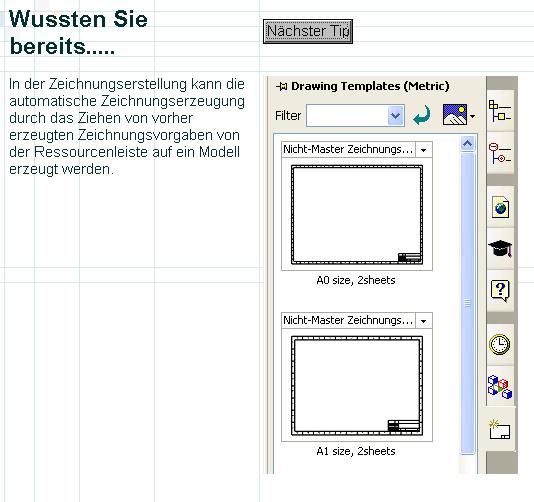

in der NX2 gibt's die Möglichkeit, "Templates" mit vordefinierten Ansichten und Schnitten einfach auf das 3D Teil zu ziehen. Rechts in der Leiste (bei den Navigatoren) gibt es welche von UG, man kann aber auch selbst welche anlegen. Hab es leider noch nicht ausprobiert, arbeiten noch mit NX1!

------------------
Gruß Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Morgen nochmal,

hab noch was gefunden ...

------------------
Gruß Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Christian!
Danke erstmal für deine Antwort.
Klar: Die Templates sind klasse! Die Maße an meiner Zeichnung aber dann trotzdem weg. Außerdem hab ich auch noch nicht so richtig raus, wie man temolates erstellt. Es müssen ja nichtmaster - Teile sein, die als Template eingebunden werden, die aber noch kein zugeordneter Master-Part haben. Wie könnte das gehen?
Habe aber gestern noch eine Brechstangenmethode gefunden:
Zeichnung von altem Teil "klonen"! Dabei wird dann auch eine Kopie des Master Modells erstellt. Dieses Master-Modell überschreibt man dann mit dem ähnlichen Teil (löscht es und speichert eine neue Datei mit gleichem Namen). Wenn man dann die Zeichnung öffnet und aktualisiert hat man eine fertige Zeichnung mit anderen Maßen.
Optimal ist diese lösung allerdings sicher nicht: Kann nach dem Klonen die Dateinamen nicht mehr bearbeiten. Das Zeichnungs-Part sucht ja immer die Datei mit dem beim Klonen erzeugten Namen. Oder weiß jemand wie ich ein neues Master-Part zuordne?
Vielen dank schonmal im Voraus
Benni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hier noch was zum Thema: "Teilefamilie & Zeichnung"

===============================================================================
PRODUCT:      Unigraphics_NX
SUBJECT: How to create drawings for part family members

SUBMITTED BY: JULIE JOSIAS              SUBMITTED DATE:  10/30/2003
IR #:        4867222                  DOCUMENT ID:      001-4867222
PLATFORM:    INTEL                    OPERATING SYSTEM: WINDOW
OS VERSION:  2000                      PRODUCT VERSION:  V1.0

===============================================================================

HARDWARE/SOFTWARE CONFIGURATION
-------------------------------
Unigraphics NX
Windows Platforms

SYMPTOM/PROBLEM
---------------
There is a template part containing a part family spreadsheet. (template.prt) Within the template part, there is also a drawing.
  Can the drawing be generated for the part family members as well?

SOLUTION/WORKAROUND
-------------------
Yes it can, but not automatically.
  The following process will result in a drawing for each family part while maintaining associative relationships between the template part and its members and the members to their respective drawings:

template.prt
  contains family member spreadsheet for member_a.prt
member_b.prt
member_c.prt
From the part family spreadsheet, the three member parts are generated.

Create a new file drawing_member_a.prt (for example)add the part file member_a.prt as a component.
So, we will have the followingAssembly structure:
drawing_member_a.prt - assembly file
  member_a.prt - component

Now, within drawing_member_a.prt, create the drawing of member_a. Save the assembly file.

You may create a drawing assembly file for each of the member parts if you wish to keep the drawing files separately.

The other option is to:
Create a new file drawing.prt
  Now, add each of the part family member parts as a component - put each
component on its unique layer.

drawing.prt - assembly file
  member_a.prt - layer 1
  member_b.prt - layer 2
  member_c.prt - layer 3

Now, create three drawing sheets.
SHa - use visible in view to set layer1 as visible and all other layers invisible.
  This sheet will be a drawing of member_a.prt.

SHb - use visible in view to set layer2 as visible and all other layers invisible.
  This sheet will be a drawing of member_b.prt.

SHa - use visible in view to set layer3 as visible and all other layers invisible.
  This sheet will be a drawing of member_c.prt.

REFERENCES/NOTES
----------------

===============================================================================
COPYRIGHT (C) by EDS PLM solutions
ALL RIGHTS RESERVED.  No distribution except provided under contract

-- End of document --

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Benjamin Johann:
.... weiß jemand wie ich ein neues Master-Part zuordne? ....

---

mit Assemblies --> Components --> Substitute Component kannst du kaltschnäuzig den Master durch ein anderes Part ersetzen ...

Je nachdem, wie deine UG-Umgebung aussieht, kann das halt entsprechende Folgen haben (zB was passiert mit PartAttributen usw. ...)
Mach ich auch hin und wieder ...

Eine weitere Möglichkeit wäre, die Zeichnung (bzw. DrawingSheet des einen Teils) in das "andere" Nonmasterpart reinzuexportieren.
Damit kannst du auch rumprobieren - liefert aber nicht immer so tolle Ergebnisse ...

Gruß
Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Sali

Versuch dass mal:

1. Du hast dein Model
2. Assembly --> mach eine Zeichnung  speicher im ordner sowieso unter 777.45.666
3. nun öffnest du deine zeichnung die du übernehmen willst und speicherst sie unter C:\temp\777.45.666
4. alles schliessen
5. im ordner sowieso die zeichnung 777.45.666 löschen
6. jetzt kanst du die zeichnung vom temp in den ordner sowieso verschieben
der link sollte immer noch vorhanden sein !!!

gruss fliege

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen!
@zwartz
Das Masterpart zu ersetzen hat schonmal geklappt. Gut. Die Zeichnung wird daraufhin auch übernommen. Leider verlieren die Maße aber jegliche Verknüpfung. Selbst die Außenmaße von einfachen Quadern verlieren ihre Assoziativität. Daher ist es zwar möglich die Ansichten und die Positionen der Ansichten zu übernehmen aber an sonsten ist die Möglichkeit leider unbrauchbar.
An dieser Stelle die nächste Frage: Kann man die Maße wieder anhängen - die Assoziativität wieder herstellen - oder muß man die Maße löschen und neu setzen?
@fliege
Wenn ich das richtig verstanden habe schiebe ich ja auf diesem Wege dem Drawing ein anderes Modell unter - oder dem Modell ein anderes Drawing: das sollte egal sein. Ich bezeichne diesen Weg als Holzhammer-Methode. Eigentlich - Programmiertechnisch ein ganz unsauberer Weg. Klappt aber trotzdem ganz gut. Etwas ähnliches funktioniert auch mit den Teilefamilien-Zeichnungen.
Hier werden wenigstens nicht alle Maße abgehangen.
Danke für eure Antworten. Ich arbeite weiter an einer Lösung.
Benni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Benjamin Johann:
Guten Morgen!

An dieser Stelle die nächste Frage: Kann man die Maße wieder anhängen - die Assoziativität wieder herstellen - oder muß man die Maße löschen und neu setzen?

Benni

---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ups ... sorry

Anwendung -> Zeichnungserstellung
Bearbeiten -> Assoziativität des Zeichnungsobjektes ...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

sali

ja ! kannst du machen ! - edit -  drafting Obejct Associativity - !
es gibt aber noch etwas : edit origin ! kannst du bei Associative ein Häckchen setzten , dass muss du bei allen Massen machen , dann hengen sie sich nicht ab ( sollten ) !  holzammer ?? gibts bei obi !!! :->

gruss flieger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
