Thema: Ellipse im Sketch (5514 mal gelesen)
|
Jean Mitglied Konstruktionsingenieur

 Beiträge: 454 Registriert: 05.11.2001 Teamwork ist die Unterwerfung der Begabten unter die Mittelmässigen!
|
erstellt am: 16. Jun. 2003 14:34 <-- editieren / zitieren --> Unities abgeben:
Hallo, weiss jemand wie man vernuenftig eine Ellipse im Sketch bemassen kann? Bei der Erstellung erfolgt das ueber Mittelpunkt, Minimum- und Maximumradius. Beim Setzen der Constraints kann man den Minimum- und Maximumradius dann nicht mehr anfassen. Wenn ich im Sketch auf Edit Curve gehe sind diese Parameter aber immer noch da. ------------------ Gruss Jean Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Walter Hogger Moderator Maschinenbauingenieur

 Beiträge: 3990 Registriert: 06.10.2000 UG V2 bis UG V18 NX1 bis NX2008 ("NX19")
|
erstellt am: 16. Jun. 2003 15:12 <-- editieren / zitieren --> Unities abgeben:          Nur für Jean
Hallo Jean, ich hab's soeben unter NX1 versucht; es klappte ganz gut. Nach dem Erstellen einer Ellipse im Sketcher habe ich ein Horizontal- bzw. ein Vertikalmass angebracht, wobei der eine Punkt der Mittelpunkt der Ellipse war, der andere der jeweilige Tangentenpunkt. Das Ganze liess sich auch problemlos per Parameterwert verändern. Gruss
------------------ Walter Hogger Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jean Mitglied Konstruktionsingenieur

 Beiträge: 454 Registriert: 05.11.2001 Teamwork ist die Unterwerfung der Begabten unter die Mittelmässigen!
|
erstellt am: 16. Jun. 2003 17:01 <-- editieren / zitieren --> Unities abgeben:
Hallo Walter, Dank erst mal. Aber was machst Du wenn die Ellipse im Winkel zu den Achsen liegt? Unsere Lösung war, ein Rechteck durch die Quadrantenpunkte und das Rechteck bemassen. Was mich etwas ärgert ist, dass beim Erzeugen der Ellipse mit 4 Parametern (Mittelpkt., Minimum/Maximumradius und Winkel) eigentlich alles erschlagen ist. Bei unserer Lösung müsste ich das Rechteck als Referenz setzen. "Problem": ich kann die Ellipse nicht selbst sondern nur noch über das Rechteck steuern. Einfacher wäre es doch wie bei Edit Curve direkt Maximum und Minimumradius editieren zu können. Wir verwenden ebenfalls NX1. ------------------ Gruss Jean Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DER_CE Mitglied

 Beiträge: 292 Registriert: 23.07.2002 UG NX4 Pro E Wildfire 4
|
erstellt am: 17. Jun. 2003 22:05 <-- editieren / zitieren --> Unities abgeben:          Nur für Jean
Hallo Walter, Ich kann Dir bis zu den Maßen folgen. Mir jedenfalls fehlt dann immer noch 1 Randbedingung, wenn ich im Raum plaziert und die große nd kleine Halbachse bestimmt habe. Ist im Normalfall der Rotationswinkel. Egal ob der jetzt 0 oder ...° groß ist, ich bekomme ihn nicht ran. habe über Hilfsgeometrien versucht.. sinnlos. Ich möchte gern meine Elipse steuern wie bei dem normalen Elipsenbefehl außerhalb des Skizzieres, also nur mit den 3 Parametern für die Halbachsen und dem Winkel. Trotzdem wäre ich schon mal für eine Lösung dankbar. Du sagtest Du hättest eine. Würdest Du sie mal aufzeigen??? Bild wäre supi, wie Du die Randbedingungen angetragen hast. Thankx CE Zitat: Original erstellt von Walter Hogger: Hallo Jean,ich hab's soeben unter NX1 versucht; es klappte ganz gut. Nach dem Erstellen einer Ellipse im Sketcher habe ich ein Horizontal- bzw. ein Vertikalmass angebracht, wobei der eine Punkt der Mittelpunkt der Ellipse war, der andere der jeweilige Tangentenpunkt. Das Ganze liess sich auch problemlos per Parameterwert verändern. Gruss
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
konradw Mitglied CAD Key User

 Beiträge: 981 Registriert: 07.03.2000 NX12
|
erstellt am: 18. Jun. 2003 08:56 <-- editieren / zitieren --> Unities abgeben:          Nur für Jean
@Alle Also ich bin ebenfalls der Meinung, dass das Steuern ueber 3 Parameter ohne Probleme von statten geht. Wer Zugriff auf Opel Best Practice Unterlagen hat, der kann es dort nachlesen. Man sollte generel bei Sketch Hilfsgeometrie verwenden, um unnoetige Parameter zu vermeiden.  ------------------ MfG Konrad Wieclawski Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DER_CE Mitglied

 Beiträge: 292 Registriert: 23.07.2002 UG NX4 Pro E Wildfire 4
|
erstellt am: 18. Jun. 2003 09:57 <-- editieren / zitieren --> Unities abgeben:          Nur für Jean
Hallo Konrad. Da hast du ja sicher Recht. Aber selbst mit Hilfsgeometrien bekomme ich es nicht hin, mir fehlt immer die Randbedingung des Winkels. Möchte gern mal wissen wie Du das machst! CE Zitat: Original erstellt von konradw: @AlleAlso ich bin ebenfalls der Meinung, dass das Steuern ueber 3 Parameter ohne Probleme von statten geht. Wer Zugriff auf Opel Best Practice Unterlagen hat, der kann es dort nachlesen. Man sollte generel bei Sketch Hilfsgeometrie verwenden, um unnoetige Parameter zu vermeiden.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jean Mitglied Konstruktionsingenieur

 Beiträge: 454 Registriert: 05.11.2001 Teamwork ist die Unterwerfung der Begabten unter die Mittelmässigen!
|
erstellt am: 19. Jun. 2003 17:34 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von DER_CE: Hallo Konrad.Da hast du ja sicher Recht. Aber selbst mit Hilfsgeometrien bekomme ich es nicht hin, mir fehlt immer die Randbedingung des Winkels. Möchte gern mal wissen wie Du das machst! CE
ich auch.... Konrad konnte es mir in der Fa. auch nicht zeigen. Allerdings habe ich zumindest begriffen, dass die "Bedingungen" beim Erzeugen der Ellipse nicht gleich Sketchbedingungen sind. Vorschlag von Konrad war über 2 aufeinander senkrecht stehende Referenzlinien(Durch die Quadrantenpunkte) die Ellipse zu steuern. Dann habe ich aber immerhin 6 Bedingungen ( jeweils Länge der Linien, senkrecht aufeinander, Entfernung zum BezugspunktDatum) in 2 Richtungen und den Winkel(bzw. horizontal, vertikal). ------------------ Gruss Jean Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DER_CE Mitglied

 Beiträge: 292 Registriert: 23.07.2002 UG NX4 Pro E Wildfire 4
|
erstellt am: 19. Jun. 2003 20:23 <-- editieren / zitieren --> Unities abgeben:          Nur für Jean
Hallo Jean. Eins macht mir Kopfzerbrechen. Wie verknüpfst du eine Linie im Sketcher an den Quadrantenpunkten der Elipse?????? Das kann ich mir nicht wirklich vorstellen. kannst Du mir mal ein Bild davon Online stellen? Das wäre supi!!!! Thankx ach ja: arbeitest du mit Konrad zusammen???
Zitat: Original erstellt von Jean: [QUOTE]Original erstellt von DER_CE: [b]Hallo Konrad.Da hast du ja sicher Recht. Aber selbst mit Hilfsgeometrien bekomme ich es nicht hin, mir fehlt immer die Randbedingung des Winkels. Möchte gern mal wissen wie Du das machst! CE
ich auch.... Konrad konnte es mir in der Fa. auch nicht zeigen. Allerdings habe ich zumindest begriffen, dass die "Bedingungen" beim Erzeugen der Ellipse nicht gleich Sketchbedingungen sind. Vorschlag von Konrad war über 2 aufeinander senkrecht stehende Referenzlinien(Durch die Quadrantenpunkte) die Ellipse zu steuern. Dann habe ich aber immerhin 6 Bedingungen ( jeweils Länge der Linien, senkrecht aufeinander, Entfernung zum BezugspunktDatum) in 2 Richtungen und den Winkel(bzw. horizontal, vertikal). [/B][/QUOTE] [Diese Nachricht wurde von DER_CE am 19. Juni 2003 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jean Mitglied Konstruktionsingenieur

 Beiträge: 454 Registriert: 05.11.2001 Teamwork ist die Unterwerfung der Begabten unter die Mittelmässigen!
|
erstellt am: 20. Jun. 2003 11:54 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von DER_CE: Hallo Jean..... ach ja: arbeitest du mit Konrad zusammen??? [Diese Nachricht wurde von DER_CE am 19. Juni 2003 editiert.]
...siehe Profil
Quadtrantenpunkte und Linie verknüpfen: Erst Ellipse zeichnen, dann Linie von Quadrantenpunkt zu Quadrantenpunkt, dabei erstellt der Sketch automatisch (wenn eingestellt) Geometrical Constraint Point on Curve. Dies bleibt auch erhalten, wenn die Linie zu reference wird.
------------------ Gruss Jean Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
konradw Mitglied CAD Key User

 Beiträge: 981 Registriert: 07.03.2000 NX12
|
erstellt am: 23. Jun. 2003 12:45 <-- editieren / zitieren --> Unities abgeben:          Nur für Jean
Zitat: Original erstellt von DER_CE: Hallo Konrad.Da hast du ja sicher Recht. Aber selbst mit Hilfsgeometrien bekomme ich es nicht hin, mir fehlt immer die Randbedingung des Winkels. Möchte gern mal wissen wie Du das machst! CE
Hi CE! Natürlich habe ich den Winkel vergessen, wie blöde.  Bei uns kommen die Ellipsen so gut wie nicht vor, nur komischerweise Heute musste ich sowas machen.  Na besonders toll ist die Steuerung wirklich nicht, aber was solls...  ------------------ MfG Konrad Wieclawski Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DER_CE Mitglied

 Beiträge: 292 Registriert: 23.07.2002 UG NX4 Pro E Wildfire 4
|
erstellt am: 23. Jun. 2003 13:36 <-- editieren / zitieren --> Unities abgeben:          Nur für Jean
Yepp. Wir haben es auch Donnerstag schon geschafft. in der NX ist das kein Problem. in der 18 meiner Meinung schon, oder seht Ihr das anders??? Klar kommen Elipsen nur wenig vor aber manchmal fragen die Leute halt doch mal nach.... Thankx Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
konradw Mitglied CAD Key User

 Beiträge: 981 Registriert: 07.03.2000 NX12
|
erstellt am: 23. Jun. 2003 14:15 <-- editieren / zitieren --> Unities abgeben:          Nur für Jean
Hi CE! Genau das Problem habe ich momentan, da ich an V16, V18 und V19 arbeiten muss. Da wird man ganz schoen verwirrt.  Schon mal ne DOWNDATE Schullung gemacht  ------------------ MfG Konrad Wieclawski Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
constraint Mitglied

 Beiträge: 26 Registriert: 21.10.2001
|
erstellt am: 23. Jun. 2003 15:07 <-- editieren / zitieren --> Unities abgeben:          Nur für Jean
Hallo Zusammen, ich hoffe, euer Problem richtig verstanden zu haben. Ich arbeite mit UGNX. Die Ellipse kann man mit Hilfe von Referenzlinien in den Quadranten bemaßen.Dabei entstehen in den Expressions ein p0 und ein p1. Ich habe in den Beginn der horizontalen einen Fixpunkt gesetzt. Wenn ich nun ein Maß änderte, blieb die Referenzlinie an ihrem Platz. Daraufhin habe ich 2 weitere Maße eingefügt, die das verhinden sollen, und zwar jeweils ein Maß vom Endpunkt der Linien zur senkrechten. Die Werte habe ich dann entsprechend in p0/2 und p1/2 umbenannt. So läßt sich die Ellipse gut editieren. Allerdings bleibt 1 Constraint übrig, ist aber nicht schlimm, denke ich. Für die Winkeländerung empfehle ich den Sketch entsprechend seinen Vorstellungen durch den Fixpunkt zu positionieren und auf jeden Fall mit einem Winkel zu versehen. So ist die Ellipse im Modelling durch Edit-Feature-Positioning im Raum zu drehen. Eben um den Fixpunkt. Grüße Harald
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jean Mitglied Konstruktionsingenieur

 Beiträge: 454 Registriert: 05.11.2001 Teamwork ist die Unterwerfung der Begabten unter die Mittelmässigen!
|
erstellt am: 23. Jun. 2003 16:45 <-- editieren / zitieren --> Unities abgeben:
Hallo, Mir ging's eigentlich darum, dass die Steuerung der Ellipse im Sketch 3x so aufwendig wie die Erzeugung ist. Eure Beiträge bringen das Genau zum Ausdruck. Wenn ich den Sketch fully constraint machen will komme ich um zusätzliche Referenzen wohl nicht drum herum. ------------------ Gruss Jean PS: Vielleicht dienen einige Funktionen im UG der Kommunikation... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DER_CE Mitglied

 Beiträge: 292 Registriert: 23.07.2002 UG NX4 Pro E Wildfire 4
|
erstellt am: 23. Jun. 2003 22:31 <-- editieren / zitieren --> Unities abgeben:          Nur für Jean
|
konradw Mitglied CAD Key User

 Beiträge: 981 Registriert: 07.03.2000 NX12
|
erstellt am: 24. Jun. 2003 16:28 <-- editieren / zitieren --> Unities abgeben:          Nur für Jean
@Alle Ihr habt mir leider keine Ruhe gelassen, also habe ich beschlossen eine Ellipse als UG V18 Part hier reinzustellen.  Und die Aenderung geht ohne Probleme mit nur drei Parametern.  Die .zip Endung müsst Ihr in .prt umbennenen, viel Spaß !!! ------------------ MfG Konrad Wieclawski Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DER_CE Mitglied

 Beiträge: 292 Registriert: 23.07.2002 UG NX4 Pro E Wildfire 4
|
erstellt am: 25. Jun. 2003 11:13 <-- editieren / zitieren --> Unities abgeben:          Nur für Jean
|
Jean Mitglied Konstruktionsingenieur

 Beiträge: 454 Registriert: 05.11.2001 Teamwork ist die Unterwerfung der Begabten unter die Mittelmässigen!
|
erstellt am: 25. Jun. 2003 11:26 <-- editieren / zitieren --> Unities abgeben:
|
DER_CE Mitglied

 Beiträge: 292 Registriert: 23.07.2002 UG NX4 Pro E Wildfire 4
|
erstellt am: 25. Jun. 2003 15:13 <-- editieren / zitieren --> Unities abgeben:          Nur für Jean
|
konradw Mitglied CAD Key User

 Beiträge: 981 Registriert: 07.03.2000 NX12
|
erstellt am: 26. Jun. 2003 09:15 <-- editieren / zitieren --> Unities abgeben:          Nur für Jean
Zitat: Original erstellt von Jean: Hallo Konrad, wenn ich richtig gezaehlt habe sind 12 Bedingung notwendig gewesen um die Ellipse zu steuern. Also Bingo
Hey Jean! Die Ellipse wird mit nur drei Parametern gesteuert!  Ich habe die Breite, Laenge und Winkel als Parameter, und das ist genauso wie im Kurvenmenu. Der Rest sind Randbedingungen, die man ja bekantlich im Sketcher nachtraeglich nie ändert oder ? Oder hast Du im Rechteck auch mehr wie zwei Parameter?
------------------ MfG Konrad Wieclawski Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DER_CE Mitglied

 Beiträge: 292 Registriert: 23.07.2002 UG NX4 Pro E Wildfire 4
|
erstellt am: 26. Jun. 2003 22:43 <-- editieren / zitieren --> Unities abgeben:          Nur für Jean
HI. Aber sch... auf die 20Bedingungen und 10 Linien.... wenn man es einmal als UDF anlegt ist doch alles gut und es läßt sich fast wie die dumme Elipse steuern nur so 1-2 Klicks mehr  Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
konradw Mitglied CAD Key User

 Beiträge: 981 Registriert: 07.03.2000 NX12
|
erstellt am: 27. Jun. 2003 09:04 <-- editieren / zitieren --> Unities abgeben:          Nur für Jean
|
wingless Mitglied Masch.-Ing. FH

 Beiträge: 18 Registriert: 22.02.2005 ********************************************* ANSYS, UG --> UNIX, SUN SOLARIS IDO (Review, Package, Ergo), COVISE --> LINUX 3DSMAX, ESACOMP, VRMLPAD, CAMPUS, SAP DREAMWEAVER, PHOTOSHOP, AFGROW, MAPLE KISSSOFT, COMPAQ VISUAL FORTRAN, OFFICE --> XP *********************************************
|
erstellt am: 03. Nov. 2006 10:02 <-- editieren / zitieren --> Unities abgeben:          Nur für Jean

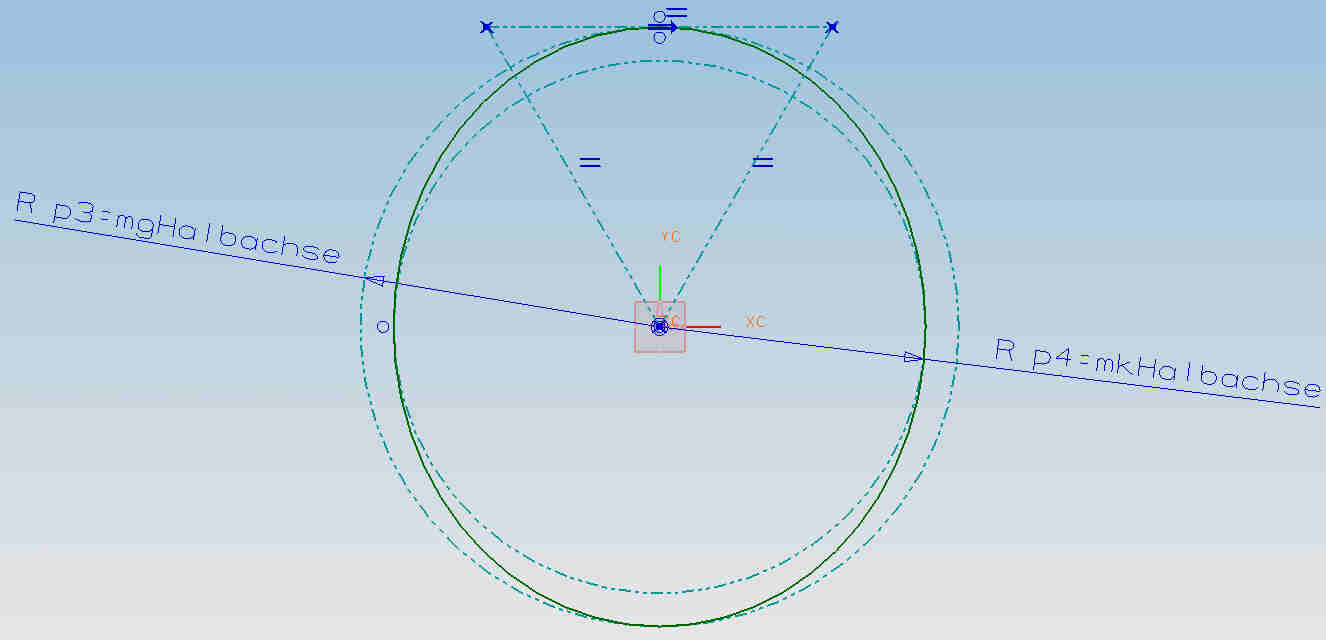

Hallo Allerseits! Hatte das selbe Problem mit der Elipse. Habs über Referenzgeometrien gelöst: - Kreis für äussere Halbachse --> Tangential an Elipse - Kreis für innere Halbachse --> Tangential an Elipse - Linie --> Tantential an äussere Halbachse sowie Elipse Siehe Anhang Gruss Fabian ------------------ --- Auch falsche Resultate ergeben schöne Bilder --- Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mseufert Ehrenmitglied V.I.P. h.c. Freiberuflicher CAD/CAM Ingenieur

 Beiträge: 2700 Registriert: 18.10.2005 HP Z420 WIN7 64 Win 10 UG NX6-2306 3D Printer Prusa MK2 S
|
erstellt am: 03. Nov. 2006 18:06 <-- editieren / zitieren --> Unities abgeben:          Nur für Jean
Hallo zusammen, da zeigt sich mal wieder, wie eine konstruktiv simple Aufgabe durch CAD fast zur Doktorarbeit wird. Aber alte Spielkinder reizt es halt doch, und wenn man mal angefangen hat ....... dann kommt manches Mal auch was sinnvolles dabei raus. Mit einer Hilfslinie und fünf Constraints ist es hinzukriegen wie folgt: Linie rein, zwei Dimensions an ein Ende für die Position des Mittelpunkts und einen Winkel dran. Die Ellipse auf dieses Linienende setzen und über ein Constraint parallel zur Linie machen. Jetzt fehlen nur noch zwei Dimensions für große und kleine Halbachse, vom Mittelpunkt ausgehend tangential an die Ellipse. Perfektionisten können jetzt noch die Länge der Linie bemaßen, ist aber nicht nötig. Mit einem schönem Gruß an alle Tüftler, Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
