Autor Thema:  schräge Maßhilfslinien in UG? (870 mal gelesen)
Blendy
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Blendy an!   Senden Sie eine Private Message an Blendy  Schreiben Sie einen Gästebucheintrag für Blendy

Beiträge: 397
Registriert: 15.10.2002

UG NX12 #64
Dell precision 5820
Windos 10 #64

erstellt am: 16. Jan. 2003 08:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo Leute,

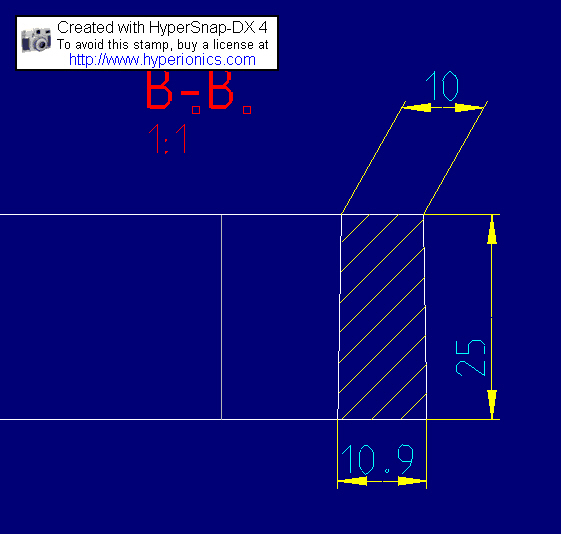

in Pro/E haben wir die Möglichkeit gehabt, Maßhilfslinien schräg zu ziehen (z.B. um bei Entformungsschrägen genau zu zeigen, anwelcher Stelle die Rippe das Maß hat).

(Siehe Bild im Anhang)

In UG haben wir bislang solch eine Möglichkeit noch nicht entdeckt.

Wer kann uns helfen?


Danke


Blendy

------------------
mit freundlichem Gruß

Blendy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Blendy
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Blendy an!   Senden Sie eine Private Message an Blendy  Schreiben Sie einen Gästebucheintrag für Blendy

Beiträge: 397
Registriert: 15.10.2002

UG NX12 #64
Dell precision 5820
Windos 10 #64

erstellt am: 16. Jan. 2003 08:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Sorry, der Dateinahme im Anhang enthielt wohl nicht erlaubte Zeichen.

Hier noch einmal das Bild.

------------------
mit freundlichem Gruß

Blendy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mts
Mitglied
Konstrukteur


Sehen Sie sich das Profil von mts an!   Senden Sie eine Private Message an mts  Schreiben Sie einen Gästebucheintrag für mts

Beiträge: 173
Registriert: 04.12.2001

UG NX9.0.3.4 MP9
Teamcenter 10
Win 7 auf
HP ZBook 32 GB
Quadro K2100M

erstellt am: 16. Jan. 2003 09:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Blendy 10 Unities + Antwort hilfreich
Hallo Blendy,

unter Preferences Annotation Line/Arrow kannst Du unter Buchstabe F den gewuenschten Winkel eingeben.

Gruss

Stephan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

fridolin
Mitglied
PLM Service


Sehen Sie sich das Profil von fridolin an!   Senden Sie eine Private Message an fridolin  Schreiben Sie einen Gästebucheintrag für fridolin

Beiträge: 236
Registriert: 13.08.2002

HP zbook
Nvidia M2000M
NX1926
ECTR5.2

erstellt am: 16. Jan. 2003 09:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Blendy 10 Unities + Antwort hilfreich
Hallo Blendy,
normales Mass erstellen und dann über
Voreinstellungen, Beschriftung, Linie/Pfeil die
Schräge einstellen (in V16 der Parameter F)
Gruss Fridolin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

liogets
Mitglied
Engineer


Sehen Sie sich das Profil von liogets an!   Senden Sie eine Private Message an liogets  Schreiben Sie einen Gästebucheintrag für liogets

Beiträge: 161
Registriert: 22.10.2002

Win XP SP3
NX 6.0.5.3 (Produktiv)
NX8 (Test)

erstellt am: 16. Jan. 2003 09:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Blendy 10 Unities + Antwort hilfreich
Hallo Blendy,

es gibt auch in UG diese Möglichkeit.
Einfach unter "Annotation Preferences - Line/Arrow" den Parameter F auf den gewünschten Wert einstellen.
Entweder vor dem Setzen der Bemassung oder Bemassung markieren und dann Änderung vornehmen.

Gruss Steffen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
