Hallo
Ich habe ein Problem beim Skizzen erstellen

Ich habe eine Skizze

2 konzentrische radien 16,1  und 12,1 eingeschlossen in einem Winkel von 30°

jetzt ist das Problem , das die Basis des Winkels zu nit mit dem FIX Punkt der Radien nicht auf einem Punkt liegt --und nun das Bogenmaß viel zu groß ist --da ja der Radius vom Winkel"zentrum "4 mal so groß ist .


vorgehensweise war folgende

skizze grob gezeichnet
konzentrität festgelegt
skizze ausgerichtet
12.1 u 16.1 radius bemaßt
zentrum vom 12.1 ist fix Punkt
skizze vom fixpunkt im koordinatenkreuz positioniert
Winkel von 30 festgelgt


mmmh wie lege ich nun den winkel genau auf den Fixpunkt ?????

Danke
Fredl

------------------
Bin Leider noch nicht in den Genuss einer UG _schulung gekommen --daher manch doofe Frage .

ICQ _29164318

Aber Gott sei Dank gibt es ja keine dummen Fragen

[Diese Nachricht wurde von Fredl am 09. Januar 2003 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

konradw
Mitglied
CAD Key User


Sehen Sie sich das Profil von konradw an!   Senden Sie eine Private Message an konradw  Schreiben Sie einen Gästebucheintrag für konradw

Beiträge: 981
Registriert: 07.03.2000

NX12

erstellt am: 09. Jan. 2003 10:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fredl 10 Unities + Antwort hilfreich

Hi Fredl!

Ich bin zwar nicht ganz sicher was Du meinst, aber probiere es bei den beiden Linien mit EQUAL LENGTH Constraint oder Du konstruierst Dir eine Hilfslinie oder mehrere. Die Hilfslinien kannst erstellen mit CONVERT TO REFERENCE.

------------------
MfG
Konrad Wieclawski

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fredl
Mitglied
Maschinenbau Techniker


Sehen Sie sich das Profil von Fredl an!   Senden Sie eine Private Message an Fredl  Schreiben Sie einen Gästebucheintrag für Fredl

Beiträge: 165
Registriert: 05.06.2001

erstellt am: 09. Jan. 2003 10:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

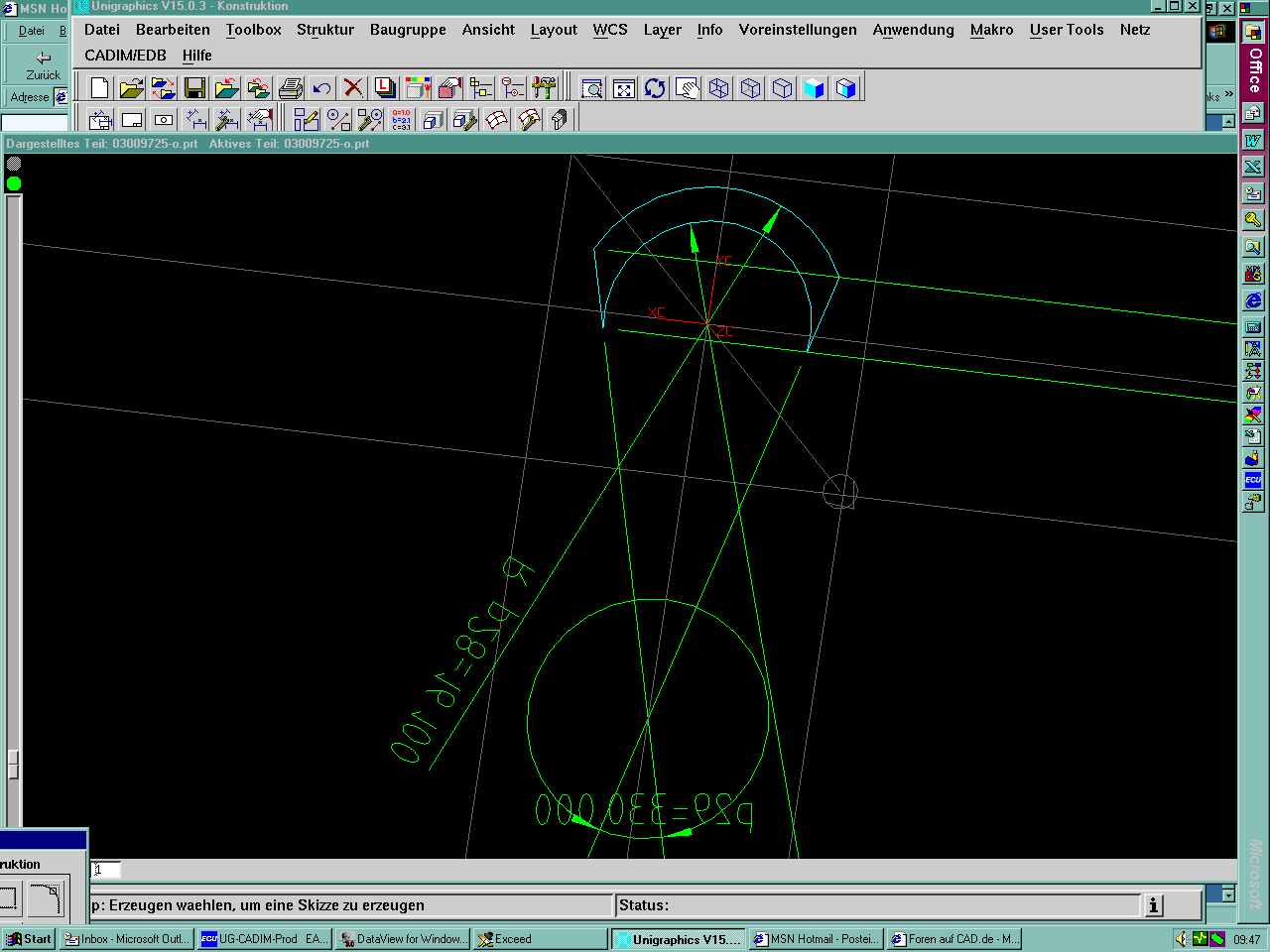

Ich habe noch eine skizze dazu gehängt ---weiß nicht ob Du die schon gesehen hast ?

werd aufjedenfal mal dein versuch testen

Danke
Fredl

------------------
Bin Leider noch nicht in den Genuss einer UG _schulung gekommen --daher manch doofe Frage .

ICQ _29164318

Aber Gott sei Dank gibt es ja keine dummen Fragen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

DER_CE
Mitglied



Sehen Sie sich das Profil von DER_CE an!   Senden Sie eine Private Message an DER_CE  Schreiben Sie einen Gästebucheintrag für DER_CE

Beiträge: 292
Registriert: 23.07.2002

UG NX4
Pro E Wildfire 4

erstellt am: 09. Jan. 2003 10:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fredl 10 Unities + Antwort hilfreich

Hätte das ähnlich wie Konrad gemacht!

also:

1. Zeichne dir 2 linien, die in einem Punkt zusammen fallen, gleich lang sind( vorzugsweise gleich als Länge den größeren radius benutzen!!)  Bitte bestimme das hier gleich !!vollständig!! mit Winkel, Lage und Länge!

2. Zeichne die 2 Kreisbogen, die schon so ungefähr aussiehen, wie sie später liegen sollen (meine damit, den Centrumspunkt in die Nähe des Schnittpunktes der Linien, den Anfangs- und Endpunkt ebenso in die Nähe der Linien legen.

3. Die Kreisbögen konzentrisch machen und Centrumspunkt auf den Schnittpunkt der Linien legen.

4.1 entweder radien angeben bei beiden oder
4.2 radius bei dem kleinen Kreisbogen angeben und den großen kreisbogen an den Enpunkt der Linien heften.

5. dann nur noch die Anfangs- und Endpunkte auf die Linien legen und dann sollte es das doch schon gewesen sein!

Ach ja: Dann die Linie natürlich zu Referencen Konvertieren

MfG

[Diese Nachricht wurde von DER_CE am 10. September 2003 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

DER_CE
Mitglied



Sehen Sie sich das Profil von DER_CE an!   Senden Sie eine Private Message an DER_CE  Schreiben Sie einen Gästebucheintrag für DER_CE

Beiträge: 292
Registriert: 23.07.2002

UG NX4
Pro E Wildfire 4

erstellt am: 09. Jan. 2003 10:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fredl 10 Unities + Antwort hilfreich

Ach ja Fredl:


Ich mache ja nun schon ein wenig im UG, aber was ich noch nie gebraucht habe, ist die randbedingung Fixieren! Vergiss sie einfach, es gibt immer eine Möglichkeit, das ganze ohne fixieren zu lösen.

MfG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fredl
Mitglied
Maschinenbau Techniker


Sehen Sie sich das Profil von Fredl an!   Senden Sie eine Private Message an Fredl  Schreiben Sie einen Gästebucheintrag für Fredl

Beiträge: 165
Registriert: 05.06.2001

erstellt am: 09. Jan. 2003 11:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Also ich hab so angefangen , wie ihr gesagt habt

hab die linien gezogen --länge bestimmt --ursprung bestimmt etc.

hab dann von diesem Punkt (ursprung) 2 kreise gezogen 24,2 und 32,2 ---die kurven gekappt --und hatte dann ebenfalls mein Teil

wie es jetzt allerdings mit vollständig bestimmt aussieht ......das teste ich lieber nicht

werd bei gelegenheit eure saubere Methode noch testen

------------------
Bin Leider noch nicht in den Genuss einer UG _schulung gekommen --daher manch doofe Frage .

ICQ _29164318

Aber Gott sei Dank gibt es ja keine dummen Fragen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
