für ein Projekt möchte ich den Spannungsverlauf einer Membran in Catia V5R19 mit FEM berechnen.

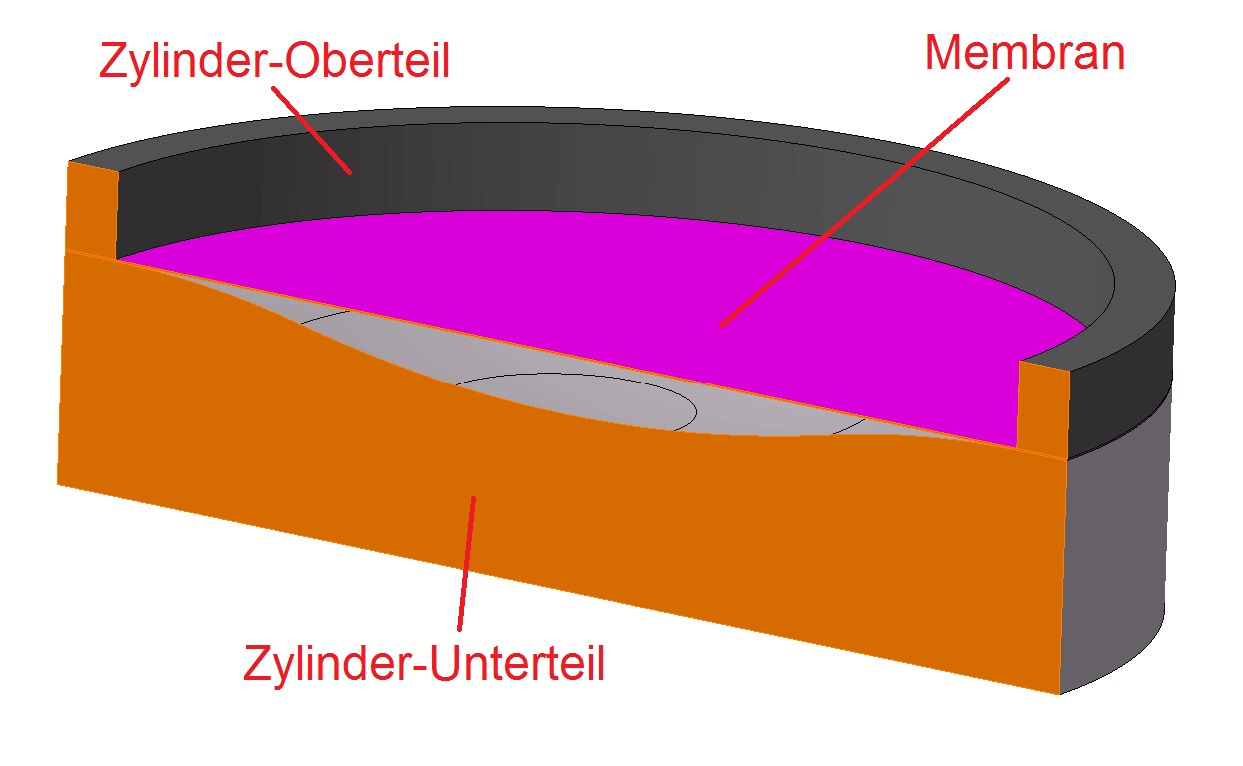

Die Membran soll zwischen Zylinder-Oberteil und Unterteil "FEST" eingespannt werden (Bild-1).

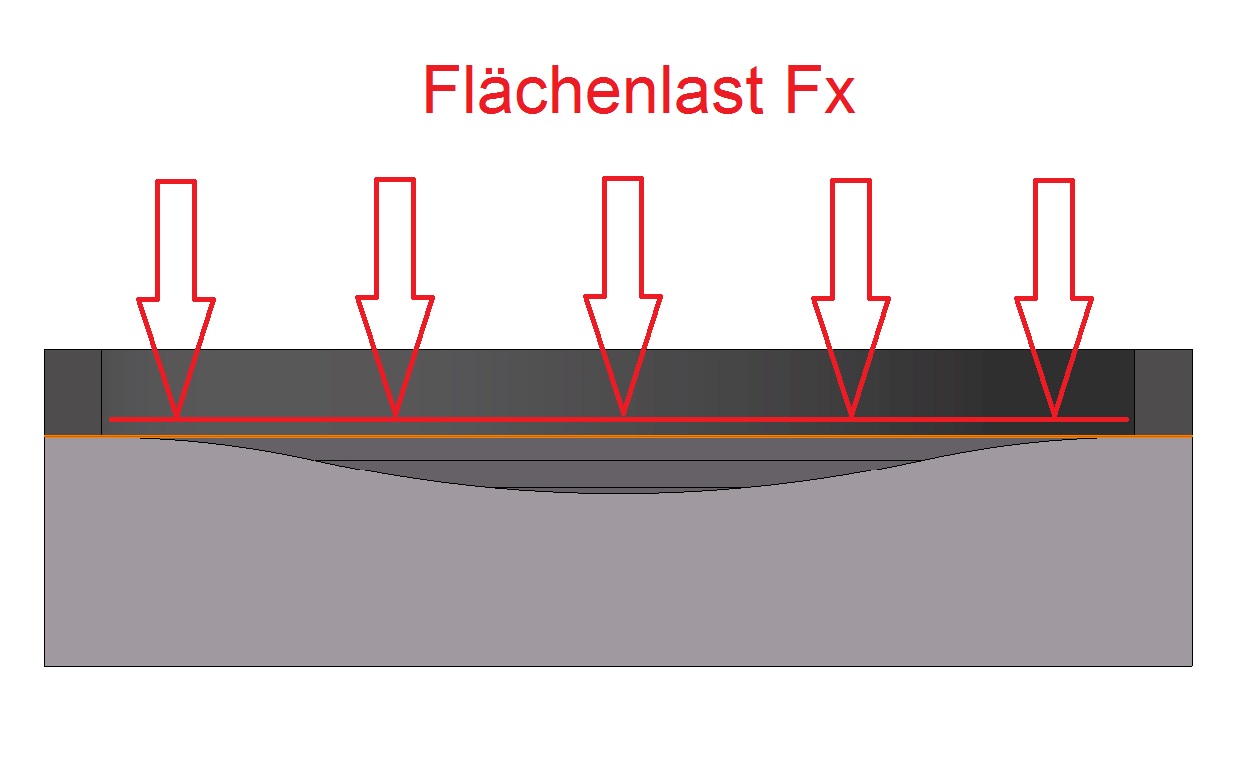

Die Membran wird dann "FLÄCHIG" von einer Seite belastet (Bild-2) und soll sich nun am Zylinder-Unterteil anlegen.
Ich möchte so den Spannungsverlauf an der Membran sehen, um die optimale Geometrie für das Zylinder-Unterteil zu finden.

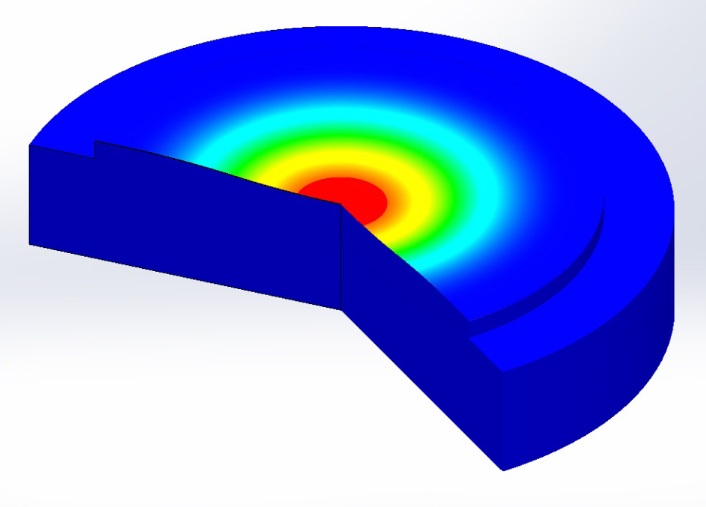

Das Ergebniss stelle ich mir so vor wie in Bild-3.

Ich habe leider nur Grundkenntnisse mit dem FEM-Tool von Catia.
Ein kleiner Leitfaden wäre schon sehr hilfreich !!!

Vielen Dank für eure Hilfe und Unterstützung,

Gruss, Jörn

------------------
