Guten Abend,

Bin neu hier in dem Forum und hoffe dass ihr mir helfen könnt. Ich studiere derzeit Maschinenbau Fachrichtung Kfz-Technik und habe gerade das 4. Semester abgeschlossen. Als Praxisarbeit habe ich mich für das Thema "Auslegung einer Bremsanlage entschieden.

Jetzt zum meinem Problem:

Ich bin hergegangen und habe sehr lange gesucht, ob ich eine Festigkeitsbedingung für die Dicke eines Bauteils aufgrund von Torsionsbeanspruchung finde, des weiteren wusste ich nicht wie ich die thermische Beanspruchung noch mit ein beziehe. Ein Kollege von mir hat mich darauf aufmerksam gemacht, dass ich mit Catia V5 per FEM sehr gut den Sachverhalt erörtern kann. Habe recht wenig erfahrung mit Catia, die Festigkeitstechnischen zusammenhänge sind mir allerdings bekannt. Nach langem rum und num habe ich es geschafft zunächst die mechanische Beanspruchung mit der von Mises Darstellung zu visualisieren. Neben der bunten Farbe erscheint aber leider keine Spannung, sondern nur ein Balken in der Farbe der Beanspruchung. Gibt es irgendeine Einstellung die ich evtl. falsch gemacht habe?

Ich bedanke mich im Voraus

MfG

Christoph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Willkommen im Forum. Bitte Systeminfo ausfüllen.
Hast du mal einen Screenshot dazu?
Ich würde vermuten, dass es an der Grafikkarte/Treiber liegt (Stichwort Spielegrafikkarte in der Forensuche). Oder verwendest du zertifizierte Hardware/Treiber?

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Danke für die schnelle Antwort!

Ich hab in der tat eine Nvdia G-force drin, und weiß auch dass diese eigentlich zum Zocken da ist. ich versuche einen screenshot hoch zu laden hab aber grad nur GPS-netz und deswegen ists grad recht langsam, hoffe es klappt.

gruß

Christoph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Das Bild bekräftigt meine Vermutung mit Problemen durch unzertifizierter Hardware/Treiber.
Du kannst ja mal einen anderen Treiber probieren (oder zertifizierte Hardware)

Gruß
Bernd

PS: Bitte Systeminfo ausfüllen.

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Chrisoph und herzlich willkommen im Forum,
was genau für eine Geforce ist es denn und wie ist die restliche Ausstattung bzw. was für ein Release hast du installiert?

Die angesprochenen zert. Treiber könntest du mal ausprobieren, allerdings muss man dafür wissen, welche Hardware du hast, um sagen zu können, welcher zert. Treiber passen könnte. Ansonsten können auch Einstellungen entscheidend sein. Aber auch hier wäre die Ausstattung erstmal entscheidend.

------------------
MFG
Rick Schulz

Nettiquette (CAD.de)  -  Was ist die Systeminfo?  -  Wie man Fragen richtig stellt.  -  Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

So jetzt hab ich mit dem ersten Rechner eine Weile rumprobiert (G-Force - Karte), der ist jetzt aus unauffindbaren Grund abgeraucht. Jetzt bin ich Back to the roots mit meinem Notfall Laptop, und habe da jetzt auch rumprobiert, aber hier wieder dasselbe. Alles andere funktioniert auf diesem Laptop mit Catia einwandfrei, wie mit dem Rechner auch, bevor er abgeraucht ist. Bin jetzt ziemlich verzweifelt und weiß nicht genau was ich  machen soll. Hab jetzt neue Grafikkarten treiber installiert und auch SP 3. Achso System - Info bezieht sich auf den Notfall Laptop.

Gruß

Christoph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hmm... Die Intel Onboardgrafik ist mit das Schlechteste, was du für CATIA nutzen kannst.

Ich weis, dass vor allem die Darstellung unter FEM sehr Grafikspezifisch ist.

Was heist der andere Rechner ist abgeraucht? Geht nicht mehr an, hats wirklich gequalmt oder Bluescreen?

------------------
MFG
Rick Schulz

Nettiquette (CAD.de)  -  Was ist die Systeminfo?  -  Wie man Fragen richtig stellt.  -  Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also Abgeraucht heißt,

Neustart nicht möglich HDD error.
Selbst mit Wechselrahmen macht die Festplatte nichts mehr. Werd eine neue besorgen müssen.
Mich stört nur, dass alles mit Catia funktioniert, nur diese blöde Anzeige der Spannungen nicht. Vielleicht probier ichs nochmal am Uni-Rechner. Oder könnte es an einer Einstellung liegen?

MfG

Christoph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Du solltest in jedem Fall unter Tools > Options > Allgemein > Anzeige > Profilkarte "Leistung" > Verschiedenes ... die Punkte "OpenGL Shader" (gibt es AFAIK erst ab R18) und "Lichtquelle lokaler Anzeigfunktionen von OpenGL aktivieren" deaktivieren. Ansonsten kannst du zumindest noch die Grafikeinstellungen generell runterschrauben.

------------------
MFG
Rick Schulz

Nettiquette (CAD.de)  -  Was ist die Systeminfo?  -  Wie man Fragen richtig stellt.  -  Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

forum1.JPG forum2.JPG

So, da bin ich wieder.

Ich hab denke ich das Problem gefunden.

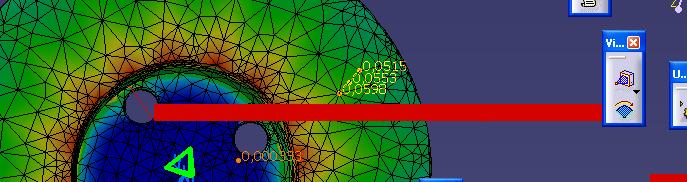

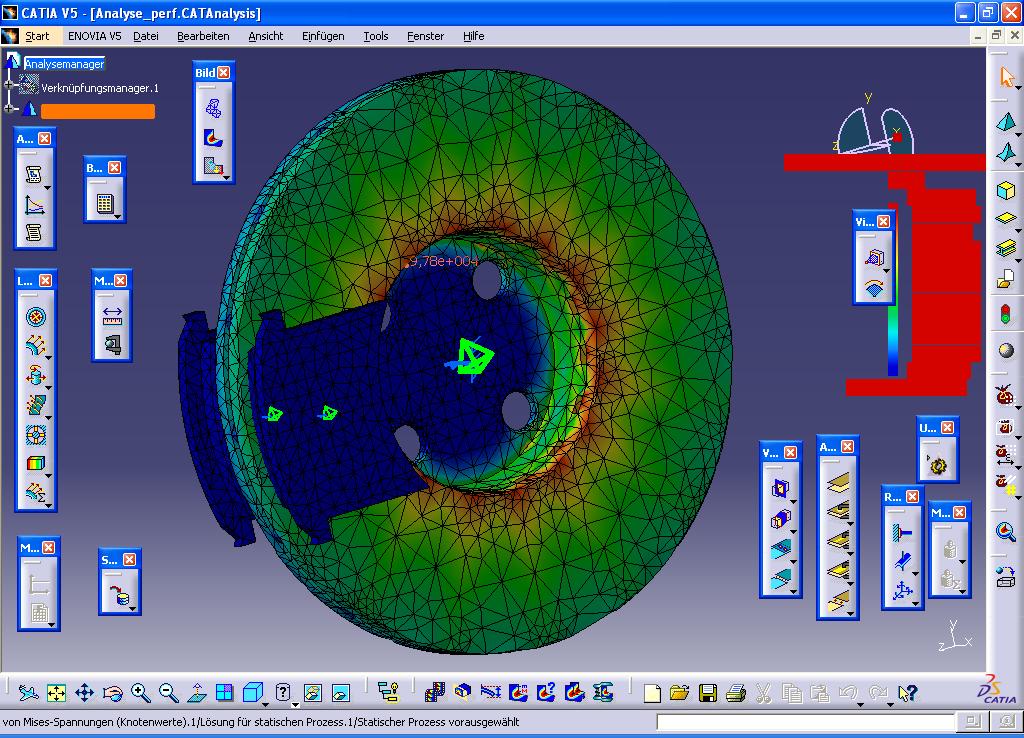

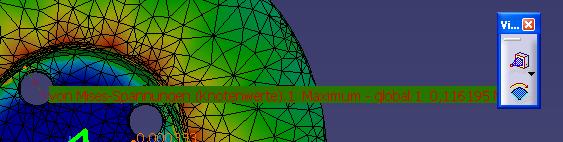

Wenn ich mir die maximale Spannung anzeigen lasse, so habe ich das gleiche bild (siehe Anhang 1). Ich seh den Betrag der Spannung nicht. Wenn ich mit dem Cursor drüber fahr wird sie sichtbar (anhang 2). Weiß einer von euch wie ich die Farben umstellen kann, vielleicht ist das ja das Problem.

MfG Christoph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Mach die Reichung am Uni-Rechner. Ich gehe fest davon aus, dass die Probleme mit der Grafikkarte zu tun haben, ein einfaches Umstellen der Farbe löst IMHO nicht das Problem.
