Thema: Bemassung des verformten Teiles (1961 mal gelesen)
|
anwar Mitglied Student
Beiträge: 7 Registriert: 14.06.2011
|
erstellt am: 14. Jun. 2011 15:32 <-- editieren / zitieren --> Unities abgeben:

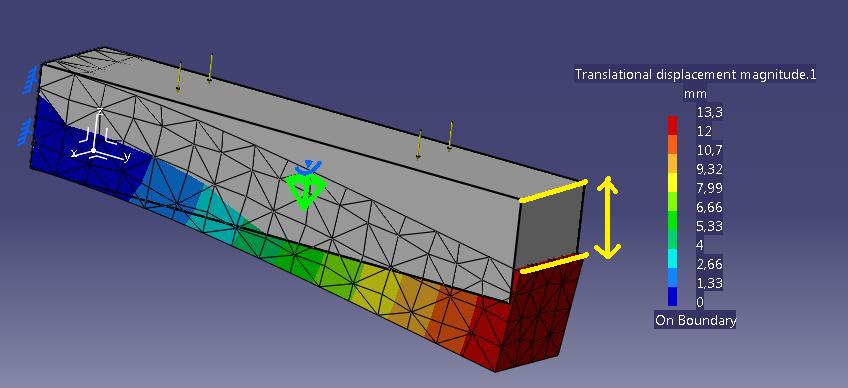

Hallo zusammen, Ich habe eine Frage, wie kann man eine Bemassung zwischen das verformte Teil und ihr entsprechendes Teil im Ausgangszustand erstellen? Ich gebe hier ein einfaches Beispiel per Bild. Also im Bild hier; wie kann ich z.B. den Abstand zwischen den Kanten (gelbe Linien) messen? Ich bin neu hier und auch neu mit FEM Berechnung mit CATIA. Ich freue mich auf eure Hilfe. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
EPMU Mitglied
Beiträge: 41 Registriert: 18.09.2007 Catia V5 R19 /64bit 16 GB Arbeitsspeicher (V5 FEM, ANL)
|
erstellt am: 15. Jun. 2011 12:39 <-- editieren / zitieren --> Unities abgeben: Nur für anwar
Hallo, Du kannst die normale Catia Messfunktion verwenden. Achte auf die Skalierung der Darstellung (FEM - Ergebnis) - nicht das Du hier z.B. Faktor 5 eingestellt hast. Dieser sollte auf 1 stehen. Gruß EPMU Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
anwar Mitglied Student
Beiträge: 7 Registriert: 14.06.2011
|
erstellt am: 15. Jun. 2011 13:09 <-- editieren / zitieren --> Unities abgeben:

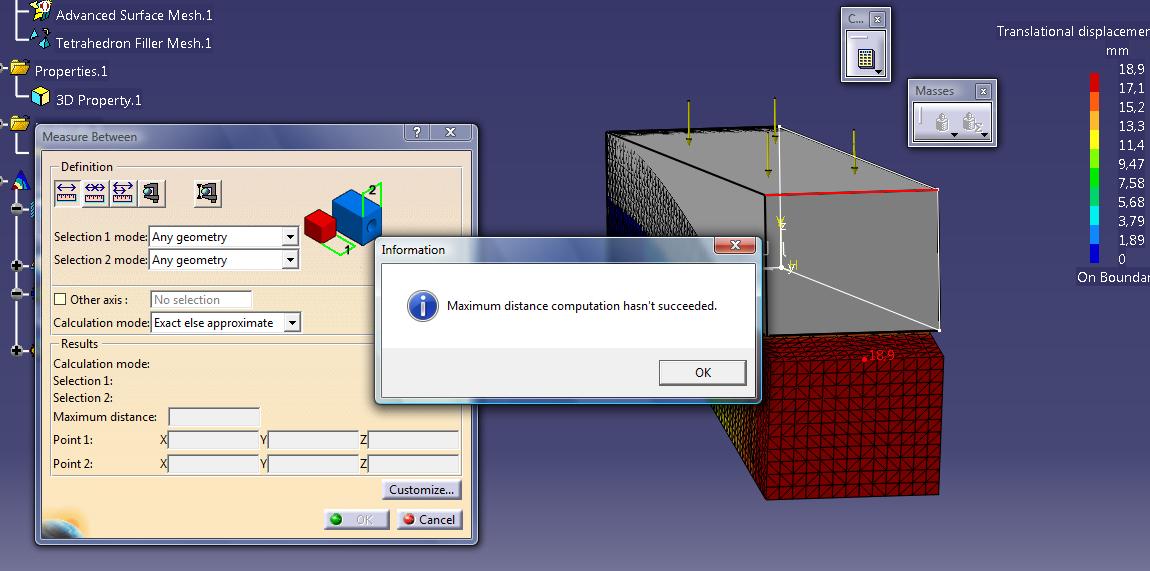

Hallo EPMU, Ich habe es im Generative Structural Analysis - Umgebung versucht, um den Abstand zu messen. Das geht aber nicht. Siehe Bild. Und ja ich habe Scaling Factor auf 1 eingestellt. Gruß, anwar
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 12005 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 15. Jun. 2011 13:31 <-- editieren / zitieren --> Unities abgeben: Nur für anwar
|
anwar Mitglied Student
Beiträge: 7 Registriert: 14.06.2011
|
erstellt am: 15. Jun. 2011 13:40 <-- editieren / zitieren --> Unities abgeben:
|
Mörchen Ehrenmitglied V.I.P. h.c. CAD-Trainerin (CATIA V5)
Beiträge: 3830 Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 15. Jun. 2011 13:45 <-- editieren / zitieren --> Unities abgeben: Nur für anwar
Hallo anwar, Du kannst Dir entweder die Verformung einfach im Modell anzeigen lassen und hier evtl. die Extremwerte (siehe Anhang). Vielleicht hilft das ja schon. Wenn du es ganz genau wissen willst, kannst Du einen lokalen Sensor erzeugen. Zur Darstellung von Verschiebungen kann ein Verschiebungsvektor eingesetzt werden. Zuerst einen lokalen Sensor Typ „Verschiebungsvektor“ erzeugen. Dafür mit RMT auf Sensoren: „Lokalen Sensor erzeugen“. Dann im Baum den durch ein gelbes Ausrufezeichen markierten Sensor durch Doppelklick aufrufen. Jetzt kann ein Punkt oder eine Fläche als Support gewählt werden, die Nachbearbeitung auf Maximum eingestellt werden und ein maßstäblicher Parameter gewählt werden. Nach jedem Update wird der aktuelle Verschiebungswert im Baum angezeigt. ------------------ Gruß Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
anwar Mitglied Student
Beiträge: 7 Registriert: 14.06.2011
|
erstellt am: 15. Jun. 2011 13:50 <-- editieren / zitieren --> Unities abgeben:
|
anwar Mitglied Student
Beiträge: 7 Registriert: 14.06.2011
|
erstellt am: 15. Jun. 2011 14:05 <-- editieren / zitieren --> Unities abgeben:
|
EPMU Mitglied
Beiträge: 41 Registriert: 18.09.2007 Catia V5 R19 /64bit 16 GB Arbeitsspeicher (V5 FEM, ANL)
|
erstellt am: 15. Jun. 2011 14:47 <-- editieren / zitieren --> Unities abgeben: Nur für anwar
Hallo hier nochmals die Variante mit der herkömmlichen Meßmethode. (EST - Lizenz vorausgesetzt)- siehe Bilder. Es besteht wohl auch mit Hilfe der RSO - Lizenz verformte Geometrie herauszuschreiben. Diese kann dann in einer Kollisionsbetrachtung verwendet werden. nur leider haben wir diese Lizenz nicht. Gruß EPMU Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
anwar Mitglied Student
Beiträge: 7 Registriert: 14.06.2011
|
erstellt am: 15. Jun. 2011 15:31 <-- editieren / zitieren --> Unities abgeben:
Hallo EPMU, jetzt klappt das bei mir auch. Ich muss das Kästchen "Min. Distance/Curve length/Angle" (unter Customize>Specifications) auswählen, nur dann wird die Bemaßung angezeigt. Danke nochmal.
Gruß,
anwar Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
