Thema: Bauteilverformung (3551 mal gelesen)
|
Castor84 Mitglied Student
 Beiträge: 7 Registriert: 26.03.2010 CATIA V5 R 19 WF 4
|
erstellt am: 03. Apr. 2010 15:18 <-- editieren / zitieren --> Unities abgeben:

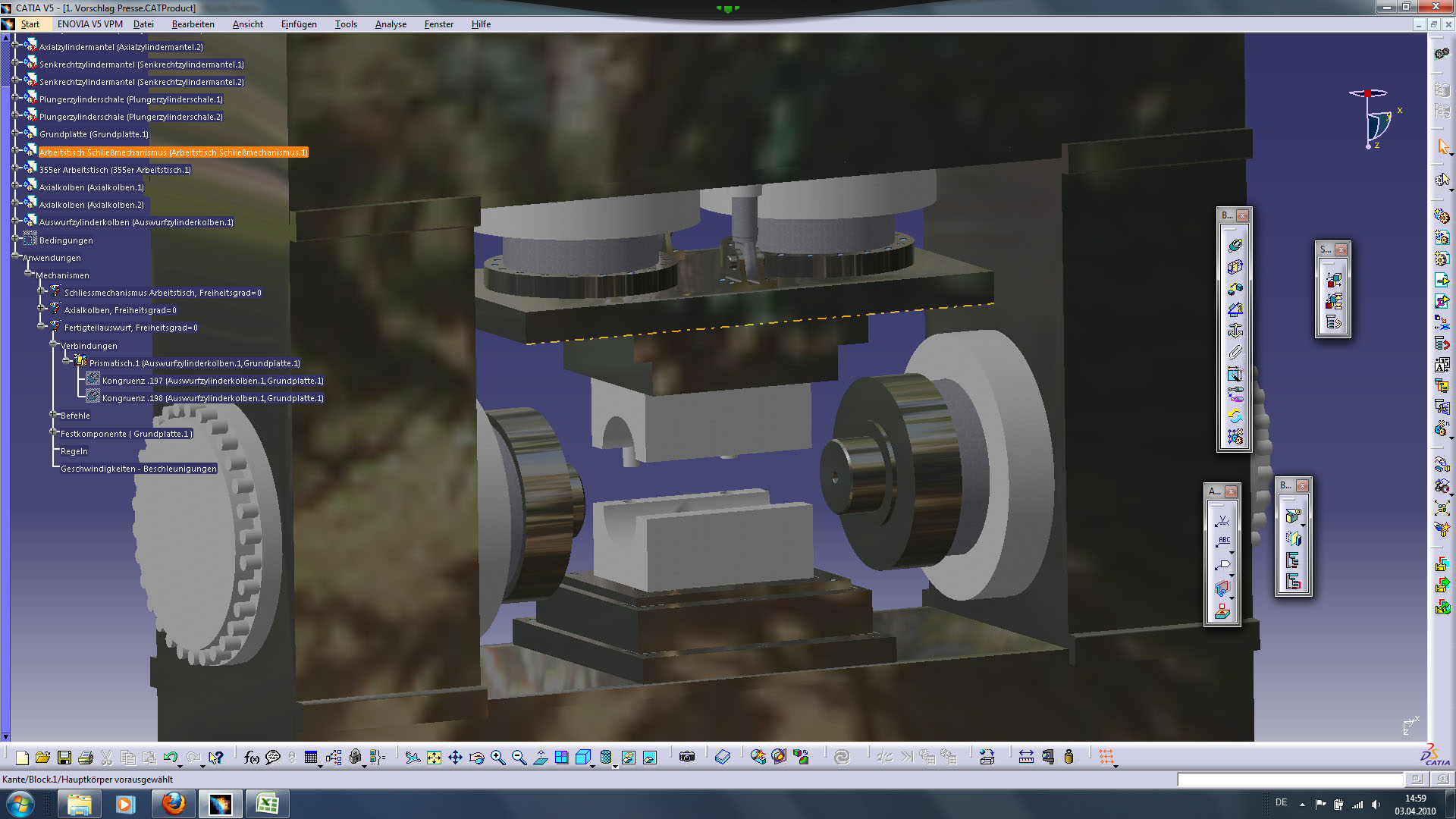

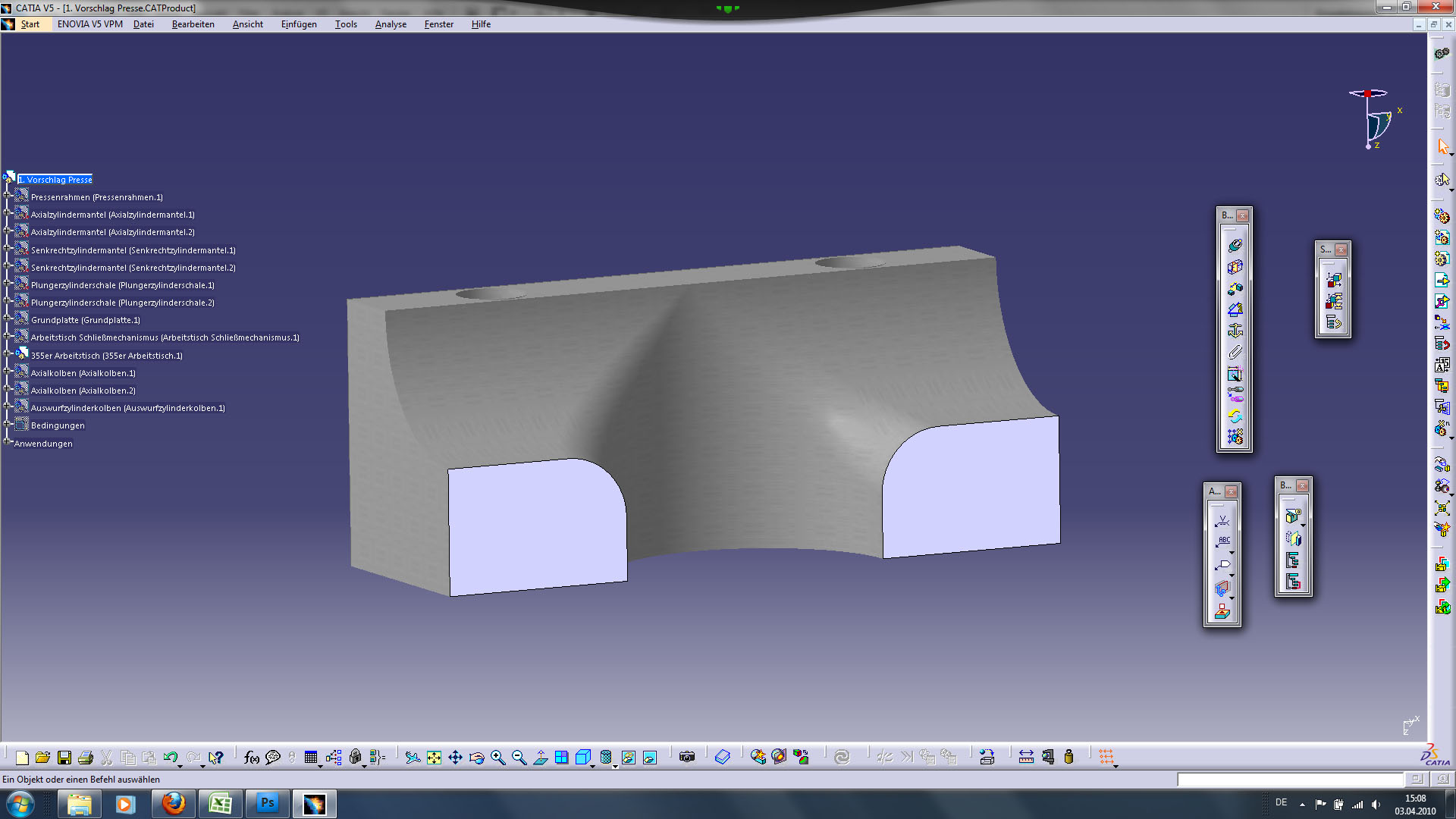

Hallo zusammen, ich bin im Rahmen meiner Abschlussarbeit mit der Neukonstruktion einer Presse beschäftigt und habe dieses Thema nun eigentlich auch schon abgeschlossen. Für einen runden Abschluss möchte ich aber noch ein kleines Video via CATIA über den Pressvorgang erstellen. Zum Besseren Verständnis befinden sich im Anhang noch zwei Fotos von der Presse. Wie man sehen kann soll es sich hier um eine IHU-Presse handeln. Der Vorgang als solches lässt sich eigentlich ganz einfach beschreiben. Zuerst sollen die senkrechten Zylinder den Arbeitstisch zufahren, und sobald dies geschehen ist, fahren die Axialzylinder zu und sollen das Ausgangsrohr, welches sich in der Matrize befinden soll, in die Form der Matrize drücken. Dies geschieht indem in das Rohr ein Fluid eingeführt wird und sobald die Axialzylinder das Rohr abgedichtet haben ein Druck aufgebaut wird, der das Rohr an die Innenwände der Matrize anlegen soll. Nun ist es so, dass ich die Simualtion der Verfahrwege der Zylinder mittels DMU kinematics ohne Probleme hinbekomme, aber leider nicht weiß, wie ich die Verformung des Rohres darstellen soll. (ohne FEM-Simulation, weil das wohl doch zu viel Arbeitsaufwand wäre) Ich brauche also eigentlich nur eine Möglichkeit CATIA zu sagen, dass das Ausgansrohr, welche ich in die Matrize einlege bei gleichbleibender Wanddicke an die Innenwand der Matrize angedrückt werden soll. Wäre super, wenn da jemand was zu wüsste. ------------------ MfG und danke im voraus, Castor Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur

 Beiträge: 12044 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 03. Apr. 2010 16:35 <-- editieren / zitieren --> Unities abgeben:          Nur für Castor84
|
Frau-PROE Ehrenmitglied V.I.P. h.c. Trän-Närrin

 Beiträge: 2785 Registriert: 01.07.2009
|
erstellt am: 03. Apr. 2010 18:48 <-- editieren / zitieren --> Unities abgeben:          Nur für Castor84
Hallo Castor, wenn es sich "nur" um einen Film handelt, dann könntest Du ein wenig "tricksen"! Erstelle einfach 2 Rohre (Roh- und Fertigteil) und baue beide ein. Wenn Du dann die Materialien der Rohre in die Simulation mit einbeziehst, kannst Du die Transparenz der Teile mit steuern! Also am Anfang des Films das Fertigteil auf 100% Transparenz, so dass nur das Rohteil sichtbar ist, dann die Presse zusammenfahren und das Rohteil auf 100% Transparenz, Fertigteil auf 0% Transparenz ändern. Presse öffnen, tada!!! Applaus, Applaus, Applaus!! Frohe Ostern, Nina Tante EDIT sagt, ich hätte schon wieder Wurstfinger. Ich meine allerdings, dass die Tasten einfach zu klein sind! /EDIT ------------------ [Diese Nachricht wurde von Frau-PROE am 03. Apr. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Castor84 Mitglied Student
 Beiträge: 7 Registriert: 26.03.2010 CATIA V5 R 19 WF 4
|
erstellt am: 03. Apr. 2010 21:56 <-- editieren / zitieren --> Unities abgeben:
|
Frau-PROE Ehrenmitglied V.I.P. h.c. Trän-Närrin

 Beiträge: 2785 Registriert: 01.07.2009
|
erstellt am: 03. Apr. 2010 22:57 <-- editieren / zitieren --> Unities abgeben:          Nur für Castor84
Hallo Castor, dann würde ich auf ein Visualisierungsprogramm ausweichen! Es gibt etliche Programme, die das können. Hier auf CAD.de gibt es einige Experten, die sich damit auskennen! Schau doch mal im Bereich "Produktvisualisierung" nach, da wird Dir bestimmt geholfen! Schonmal vorab: Da die Flüssigkeitsdarstellung ja offenbar nicht unbedingt realistisch dargestellt werden muss (so wie im Schuler-Video), reicht z.B. CINEMA 4D. Das ist wohl noch am einfachsten zu erlernen! (Kostet aber Geld) An sonsten würde ich Dir Blender vorschlagen. Diese Software ist kostenlos und Du kannst damit sogar realistische Fluidsimulationen erstellen. Das Problem ist hier allerdings, das Horrormäßige User-Interface. Also eigentlich nix zum Selbststudium! HTH und frohe Ostern, Nina ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Castor84 Mitglied Student
 Beiträge: 7 Registriert: 26.03.2010 CATIA V5 R 19 WF 4
|
erstellt am: 04. Apr. 2010 21:12 <-- editieren / zitieren --> Unities abgeben:
Das is doch klasse. Aber der Einfachheit halber wollte ich gerade mal deinen ersten Vorschlag versuchen anzuwenden. Leider weiß ich aber nicht wie ich das Material vernünftig einbinden kann. Ich kann zwar, wenn ich eine Simulation einrichten will das Material simulieren lassen, aber leider öffnet sich da ja kein Fenster in dem ich die Transparenz zuordnen kann. Daher meine Frage, wies richtig geht Wäre super, wenn du mir da mal kurz noch mal weiterhelfen könntest. ------------------ MfG und danke im voraus, Castor Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur

 Beiträge: 12044 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 04. Apr. 2010 21:22 <-- editieren / zitieren --> Unities abgeben:          Nur für Castor84
Servus Dazu benötigst du die Workbench "DMU Fitting" (spezielle Lizenz erforderlich): - darin je eine "Sichbarkeitsaktion" für Roh- (ausblenden) und Fertigkeit (einblenden) erstellen - über eine Sequenz die Sichtbarkeistaktionen mit der Simulation zusammenfügen (ggf in eine vorhandenen einfügen) AFAIK  geht das Ändern der Transparenz wie von Nina vorgeschlagen leider nicht (ober gibt es da wieder einen Trick?) Gruß Bernd ------------------ Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frau-PROE Ehrenmitglied V.I.P. h.c. Trän-Närrin

 Beiträge: 2785 Registriert: 01.07.2009
|
erstellt am: 05. Apr. 2010 02:10 <-- editieren / zitieren --> Unities abgeben:          Nur für Castor84
Hallöchen zusammen, ja, ja! Ich würde es zwar nicht "Trick" nennen, aber es gibt eine Möglichkeit!  Zitat: Original erstellt von bgrittmann: ...Dazu benötigst du die Workbench "DMU Fitting" (spezielle Lizenz erforderlich)...
Nein. Keine spezielle Lizenz!Ich meinte DMU-Kinematics! Ich vermute, dass Castor84 diese zur Verfügung hat, denn er schrieb,... Zitat: Original erstellt von Castor84: ...dass ich die Simualtion der Verfahrwege der Zylinder mittels DMU kinematics ohne Probleme hinbekomme...
Na also, wer sagt's denn. Die folgende Vorgehensweise gilt übrigens für "Simulationen mit Regeln" genau so, wie für "Simulationen mit Befehlen". Sinnigerweise haben die Herren und Damen Dassault den Menüpunkt ebenfalls "Simulation" genannt. Ist das nicht nett? So wird's gemacht:

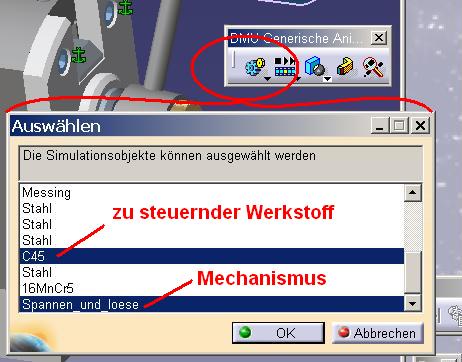

- Wähle bei der Definition der zu simulierenden Objekte die gewünschten Materialien (Material der beiden Rohre) und den Mechanismus gemeinsam aus (Strg).
(Siehe 1.Bild)
- Bei "Simulation bearbeiten" lassen sich dann auch die "Simulationsobjekte bearbeiten"

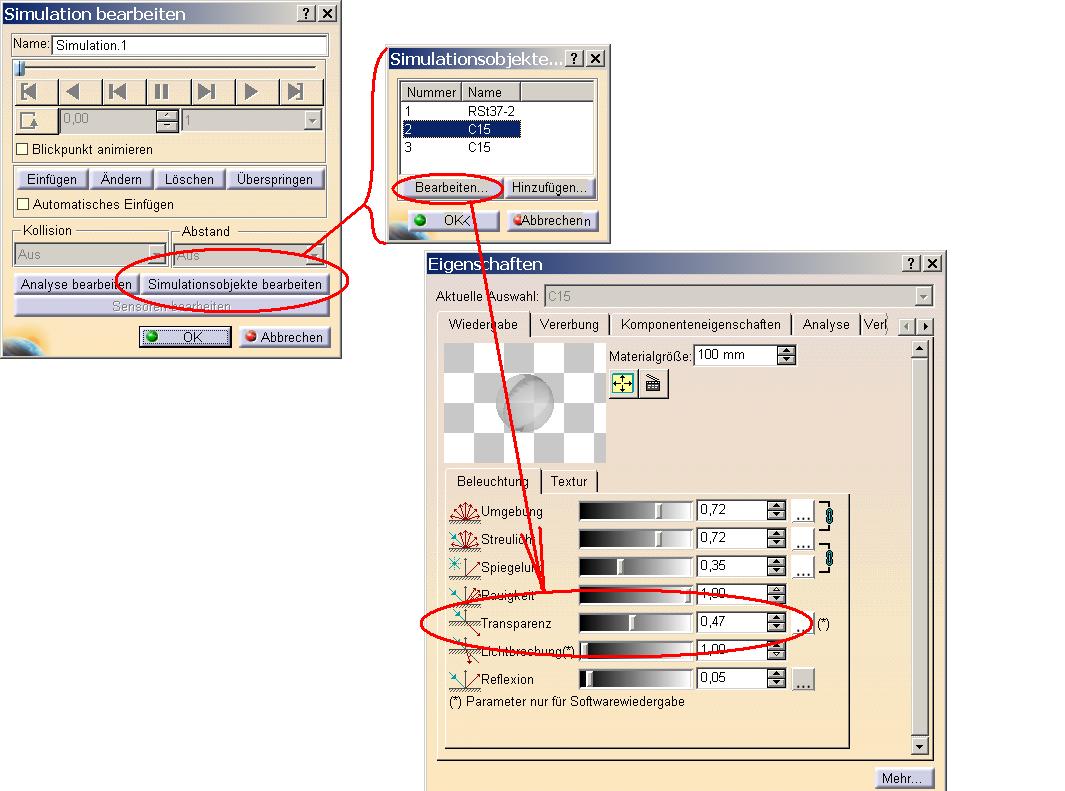

zum Beispiel der Grad der Transparenz! (Siehe 2.Bild)

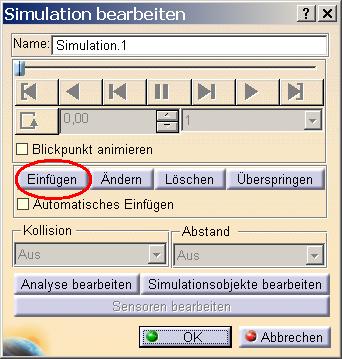

- Per "Einfügen" geht es weiter zum nächsten Schritt. Hier kannst Du bei Bedarf via "Simulationsobjekte bearbeiten" schon wieder eine neue Transparenz definieren.
(Siehe 3.Bild)
Du kannst also für jeden Simulationsschritt, die Materialeigenschaften beliebig verändern! Viel Spaß damit, Nina Mr. ED: "IT could be better written!" /EDIT ------------------
[Diese Nachricht wurde von Frau-PROE am 05. Apr. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
