Thema: Parts verbinden (1126 mal gelesen)
|
chris936
Mitglied
Student
   Beiträge: 6
Registriert: 18.10.2006
|
erstellt am: 25. Okt. 2006 16:03  <-- editieren / zitieren -->   Unities abgeben:
Hallo! Habe folgendes Problem: möchte Baugruppe analysieren-doie aus einzelnen parts besteht, die miteinander verschraubt sind. Frage: wie stelle ich unter Analyse und Simulation die Schraubverbindungen dar? habe es auch schon versucht die Baugruppe als Part zu generieren- dann kann ich aber gar nichts anklicken- weder Randbedingungen eingeben, noch die Kraft die angreift! Kann mir jemand nen Tipp geben? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Nik77
Mitglied
Entwicklungskonstrukteur
Beiträge: 17
Registriert: 25.10.2006
|
erstellt am: 25. Okt. 2006 17:08 <-- editieren / zitieren --> Unities abgeben: Nur für chris936
Hallo, zunächst mußt du zwischen zwei Teilen eine generelle Verbindung erzeugen (General Analysis Connection). Danach kannst du für die Schraubenverbindung als support diese g.Verbindung selektieren! Die Baugruppe als Part zu generieren bringt nichts, da nur der PartBody für die FEM-Analyse verwendet wird, die anderen bodies im Baum werden ignoriert! Gruss Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
chris936
Mitglied
Student
Beiträge: 6
Registriert: 18.10.2006
|
erstellt am: 25. Okt. 2006 17:29 <-- editieren / zitieren --> Unities abgeben:
|
Nik77
Mitglied
Entwicklungskonstrukteur
Beiträge: 17
Registriert: 25.10.2006
|
erstellt am: 25. Okt. 2006 17:43 <-- editieren / zitieren --> Unities abgeben: Nur für chris936
|
chris936
Mitglied
Student
Beiträge: 6
Registriert: 18.10.2006
|
erstellt am: 26. Okt. 2006 13:53 <-- editieren / zitieren --> Unities abgeben:
|
kri
Mitglied
Dipl. Ing. Konstruktion / FEM
Beiträge: 965
Registriert: 15.12.2004 Hauptrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
Intel XEON E5345 4x2,33GHz
16GB RAM
Quadro FX 3450/4000 SDI 256MB
-
Zweitrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
2x Intel Pentium D 3.2GHz
4GB RAM
Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 27. Okt. 2006 11:53 <-- editieren / zitieren --> Unities abgeben: Nur für chris936
Hallo, da musst Du ein OCTREE Tetraeder erstellen (Icon mit einer Pyramide klicken, und dann den Hauptkörper des nicht vernetzten Elemtes selectieren).
Danach noch 3D- Eigenschaft erzeugen (Icon mit einem gelben Würfel klicken und wieder Hauptköper wählen).
Eventuell hast Du auch ein Bauteil gelöscht und es gibt noch die Leiche eines Netzes, die nicht mehr weiß wo sie hingehört.
Oder Du hasst eine Analyseverbindung gelöscht und unter Eigenschgaften im Baum ist noch die Leiche des Netzes....
Die Fehlermeldung sieht aber unkritisch aus. Mit ein bisschen aufräumen müsste alles wieder laufen ------------------
kri Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
chris936
Mitglied
Student
Beiträge: 6
Registriert: 18.10.2006
|
erstellt am: 30. Okt. 2006 13:53 <-- editieren / zitieren --> Unities abgeben:

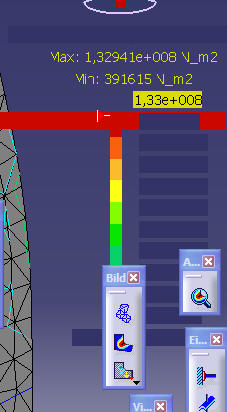

Danke- hat jetzt wunderbar geklapptohne euch wär ich ziemlich dagestanden  Hab bei der Ausgabe nur noch folgendes Problem(s.Foto) Ich kann die von Mises-Spannung nict ablesen- und im Analysebericht erscheint auch nur die Farbskala aber keine Werte- was muss ich da einstellen? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
