Thema: Halbleiterschütz (2276 mal gelesen)
|
Marko.S
Mitglied
   Beiträge: 7
Registriert: 08.07.2010
|
erstellt am: 07. Mai. 2012 12:08  <-- editieren / zitieren -->   Unities abgeben:
Hallo miteinander, wir verarbeiten neuerdings vermehrt Halbleiterschütze. Leider habe ich noch kein passendes Symbol. Hat vielleicht schon jemand ein entsprechendes Symbol mit Haupt- und Nebendarstellung für ein 3-poliges Halbleiterschütz oder muss ich mir selbst etwas einfallen lassen? Ich benutze Elcad 7.7.0 Gruß Marko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HRompel
Ehrenmitglied V.I.P. h.c.
Technischer Systemplaner - Elektrotechnik
Beiträge: 3579
Registriert: 02.11.2001 ELCAD 7.11.0 SP1(KEINE "CL"-Lizenz, KEIN "Studio")
ELCAD-Autodidakt seit Version 5.8.x
Elcad : 02.2000 bis 11.2018
==================================
EPLAN P8 2.6 HF4 (Professional)
Menüumfang: Expert (Autodidakt)
EPlan: : 31.7.2010 bis 11.2018
===================================
DDS-CAD : 3.12.2018 - 30.11.2020
DDS-CAD 20/21: seit 03.02.2025
===================================
Trimble Nova: 04.01.2021 - 30.11.2024
===================================
AutoCAD-Erstkontakt: April 2012 in der VHS
AutoCAD LT: Seit 02.12.2024
===================================
Moderator im ELCAD-Forum: 08.11.11 - 19.03.17
Moderator im "Trimble Nova"-Forum: 18.01.2021 - 20.02.2025
===================================
Prozessor: Intel(R) Core(TM) i7-7700 CPU @ 3.60GHz (3.60 GHz)
Installierter RAM: 16,0 GB (15,9 GB verwendbar)
Systemtyp: 64-Bit-Betriebssystem, Windows 11 Pro 24H2
Funktionspaket: Windows Feature Experience Pack 1000.26100.275.0
|
erstellt am: 08. Mai. 2012 10:58 <-- editieren / zitieren --> Unities abgeben: Nur für Marko.S
|
Rolf K.
Ehrenmitglied
CAD-Konstrukteur
Beiträge: 1730
Registriert: 10.12.2002 ELCAD 2020 SP2
e3.2018
Windows 10
zuhause:
Paintshop Pro 2020
Cray XT4
Privileg SR 12 PR
Chivers Lemon Jelly
|
erstellt am: 08. Mai. 2012 13:35 <-- editieren / zitieren --> Unities abgeben: Nur für Marko.S
|
Ex-Mitglied
|
erstellt am: 08. Mai. 2012 13:43 <-- editieren / zitieren -->

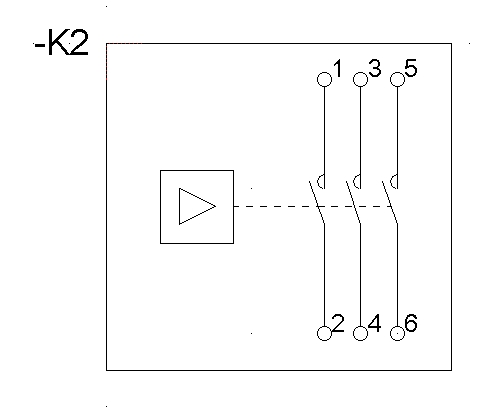

Hallo Marko, laut IEC 60617-7 (ed.2.0) 07-15-22 sieht das so aus => @Heiko,
Dein Schaltbild ist nicht richtig. Das Dreieck ist lt. Norm ein Verstärker. ------------------
Viele Grüße
Uli   |
Ex-Mitglied
|
erstellt am: 08. Mai. 2012 13:50 <-- editieren / zitieren -->
Hallo Rolf, Eplan5 => ist nicht richtig, da nicht nach Norm. EplanP8 => Auch falsch. Da wird bei X1/X2 als Schatzeichen ein bidirektionaler DIAC statt einem Thyristor verwendet.
Oder ist das Überspannungsschutz für A1/A2? Dann stimmt es aber trotzdem nicht. ------------------
Viele Grüße
Uli |
Rolf K.
Ehrenmitglied
CAD-Konstrukteur
Beiträge: 1730
Registriert: 10.12.2002 ELCAD 2020 SP2
e3.2018
Windows 10
zuhause:
Paintshop Pro 2020
Cray XT4
Privileg SR 12 PR
Chivers Lemon Jelly
|
erstellt am: 08. Mai. 2012 14:23 <-- editieren / zitieren --> Unities abgeben: Nur für Marko.S
|
Ex-Mitglied
|
erstellt am: 08. Mai. 2012 18:08 <-- editieren / zitieren -->
Hallo Rolf, das Schaltbild von Siemens ich richtig, denn die Thyristoren sind hier im Last-Kreis dargestellt:
L1/T1, L2/T2, L3/T3 Nur der Steuer-Kreis ist in keinem Eplan-Forum korrekt dargestellt. Siehe Norm-Bild oben.
