Ich brauche dringend einen Tip, wie ich Fenster oder Türen in eine schräge Wand einfügen kann. Die Basislinie der Wand ist waagerecht, die Schräge ist an der Oberkante.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tmoehlenhoff
Moderator
Gutzum, CAD-Therapeut und BIM-Priester ;-)

Senden Sie eine Private Message an tmoehlenhoff

Schreiben Sie einen Gästebucheintrag für tmoehlenhoff

Beiträge: 2996
Registriert: 14.10.2002

AutoCAD, AutoCAD Architecture, Revit Architecture, Building Design und Honeymoon Suite und das ganze auch gerne mal auf einem Mac

erstellt am: 19. Apr. 2004 09:53

<-- editieren / zitieren -->

Unities abgeben:

Nur für prinzessinvonruedesheim

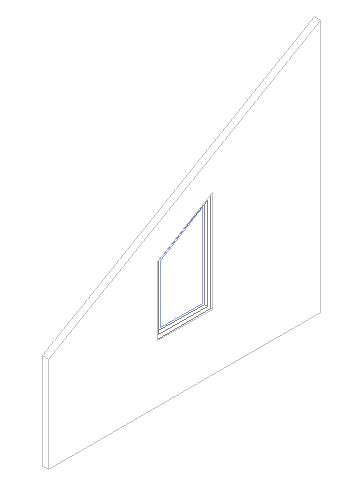

Ich würde das Fenster in der Vorderansicht auswählen, rechte Maustaste und dort im Kontextmenü "Profil hinzufügen auswählen". Anschließend kann man die Form des Fensters über die Griffpunkte bearbeiten, dabei wird die Form allerdings am Stil festgelegt, so dass sich alle Fenters dieses Stils ändern (ggf. vorher diesem Fenster also einen eigenen Stil zuweisen).
Nach der Bearbeitung sollte man in der Objektdarstellung noch die 2D-Glasscheibe aus- und die Glasscheibe einschalten.

Siehe angehängten Screenshot.

sayonara
Torsten Möhlenhoff
ACAD-Systemhaus Bremen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

prinzessinvonruedesheim
Mitglied
momentan leider ohne Job, sonst Bauzeichnerin

Beiträge: 30
Registriert: 04.02.2004

ADT 2004
Zeicon 2003

erstellt am: 19. Apr. 2004 09:57

<-- editieren / zitieren -->

Unities abgeben:

Hallo Torsten!
Das Problem an der Sache ist, dass meine WAND schräg ist und nicht das Fenster. Ich habe überhaupt nicht die Möglichkeit, diese Wand anzuwählen, um eine Öffnung zu erstellen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tmoehlenhoff
Moderator
Gutzum, CAD-Therapeut und BIM-Priester ;-)

Beiträge: 2996
Registriert: 14.10.2002

AutoCAD, AutoCAD Architecture, Revit Architecture, Building Design und Honeymoon Suite und das ganze auch gerne mal auf einem Mac

erstellt am: 19. Apr. 2004 10:08

<-- editieren / zitieren -->

Unities abgeben:

Nur für prinzessinvonruedesheim

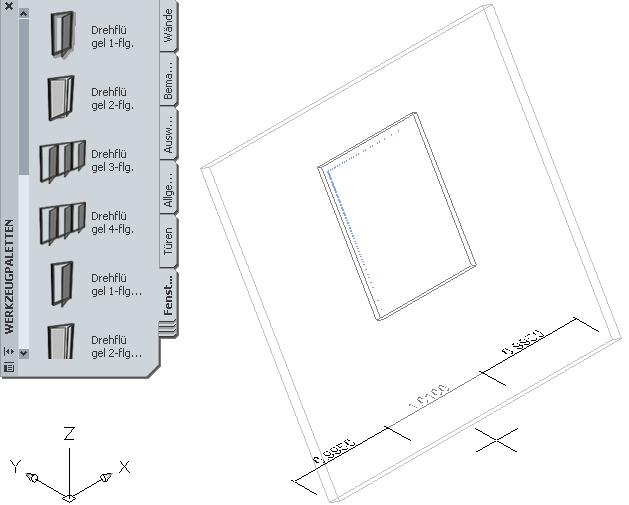

Ich habs ja nicht immer so mit den Begrifflichkeiten! Was heisst denn schräg? Ich habe auf Verdacht mal noch einen Screenshot angehägt, aber da klappt es auch ohne Probleme (kanns also auch eigentlich nicht sein).

sayonara
Torsten Möhlenhoff
ACAD-Systemhaus Bremen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

prinzessinvonruedesheim
Mitglied
momentan leider ohne Job, sonst Bauzeichnerin

Beiträge: 30
Registriert: 04.02.2004

ADT 2004
Zeicon 2003

erstellt am: 19. Apr. 2004 10:19

<-- editieren / zitieren -->

Unities abgeben:

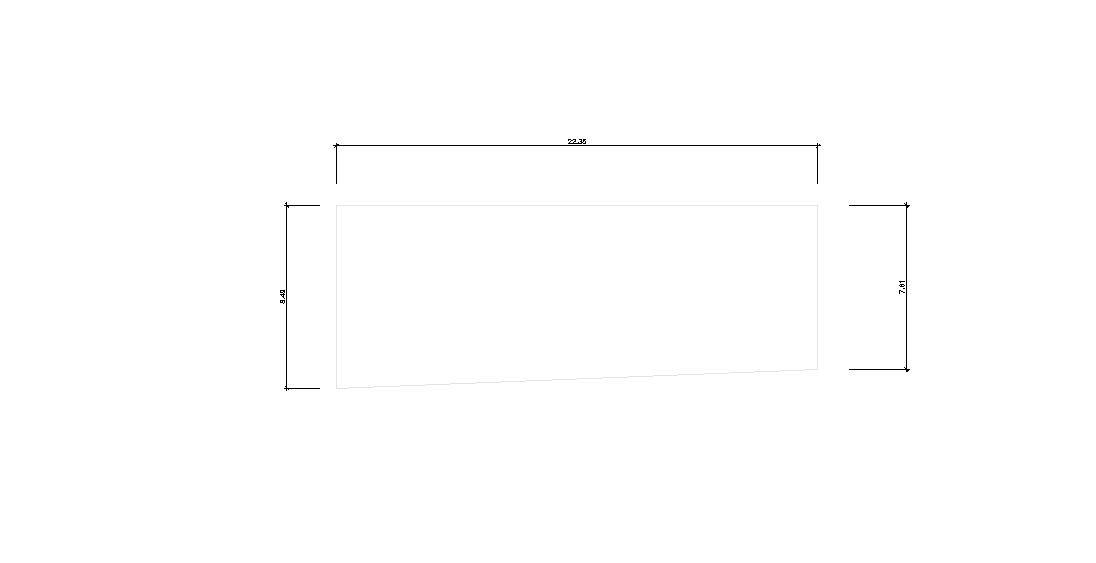

So, ich hab es jetzt mal zum besseren Verständnis angehängt und hoffe, mich kann jemand erretten!
In diese Wand soll ein Fenster (4 x 1,01) bzw. eine Tür (2,18 x 1,01) eingebaut werden

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige:	Infos zum Werbeplatz >>
GWB Get wooden beams CAD APP für Holzarbeiten, 3D, Tiefbau An add-on for AUTOCAD wich identifies wooden beams from 3D DWG drawings of wooden houses. The result of the program is a drawing with the identified parts (numbered and dimensioned) and a file of quantities that can be loaded into EXCEL.

Martl
Mitglied
Dipl-Ing. (FH) Architektur

Senden Sie eine Private Message an Martl

Schreiben Sie einen Gästebucheintrag für Martl

Beiträge: 597
Registriert: 09.10.2002

ACA 2014+2015; Revit 2014+2015

erstellt am: 19. Apr. 2004 11:48

<-- editieren / zitieren -->

Unities abgeben:

Nur für prinzessinvonruedesheim

schraeg.zip

Hmm,
mal so auf die Schnelle habe ich 2 Vorschläge (konnte die aber jetzt nur mit ADT3.3 probieren):

1) ich arbeite mit der Kopfhöhe, muss dabei aber die Steigung nachwievor berücksichtigen.

2) ich weise der Wand, mit der ich die Schräge zeichne beim Wandstil einen Versatz der Unterkante zu. Und zwar in der Höhe, in der ich die Tür brauche. Dann kann die Tür auf diese Basislinie unabhängig von der darunterliegenden Schräge gesetzt werden.

Grüße aus dem regnerischen München

Martl

PS: jetzt mit Word-Dokument mit eingefügten Bild (Hab grad kein Bildbearb.-Prg. da)
------------------
"Ich habe nichts gegen Fremde. Einige meiner besten Freunde sind Fremde. Aber dieser Fremde ist nicht von hier..." (Methusalix in 'Das Geschenk Cäsars')
