Ich versuche ADT 2004 richtig zu verstehen.
Da bewundere ich rokoe, Zitat aus seinem Beitrag vom 2.10.03.
„Ein Punkt ist mir allerdings nicht ganz klar:“
Bei mir dagegen gibt es kaum einen klaren Punkt.
Hier mal einer von unendlich vielen:
Geschossebenen bei 2 verschiedenen Bauabschnitten mit unterschiedlichen Höhen mit ADT 2004.
Wie macht man das?
BA 1, EG = 0,00, Geschosshöhe 3,50 m ,dann kommt automatisch für
BA 1, 1.OG 3,50. Gut.
Wie kriege ich BA 2, Eg =0.475 hin?

Und in der Palette des Projektmanagers wird unter Geschosshöhe das Geschossniveau ausgegeben.
Verstehe ich das falsch, oder ist das falsch programmiert?

Danke für die Unterstützung.

Anmerkung:
Bananen werden unreif geerntet.
Sie reifen auf dem Transport und beim Verbraucher.
Software reift ständig, das ist auch gut so. Aber eine Grundreife sollte bei der Auslieferung doch schon vorhanden sein.

Wir diskutieren hier im Büro, wo man ADT2004 in diesem Beispiel einordnen sollte.
Als Banane vor der Pflanzung, bei der Pflanzung, bei der Blüte oder doch schon beim Transport .  Beim Verbraucher sicherlich noch nicht!

Wie seht Ihr das?

Gruß Herbert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Geschossebenendefinition.jpg Konstruktzuordnung.jpg ADT2004_Tutorial_Projektnavigator.pdf

Hallo Herbert,

Das mit den Geschossebenen und den 2 Bauabschnitten mit unterschiedlichen Höhen geht für meine Begriffe wie folgt:

Leg dir erst mal zwei Bauabschnitte "BA 1" und "BA 2" an (Rubrik "Bauabschnitte" auf der Seite "Projekt" des Projektnavigators).
In der Rubrik "Geschosse" definierst du jetzt die Geschosse und die Ebenen (besser gesagt das Geschossniveau d.h. die Z-Einfügehöhe deiner Zeichnung). Da jeder Bauabschnitt eine andere Höhe hat, brauchst du für jeden Bauabschnitt ein separates Geschoss mit individueller Z-Einfügehöhe. Sprich ein EG für BA1 mit Geschossniveau=0.00m und ein EG für BA2 mit Geschossniveau=0.475m.

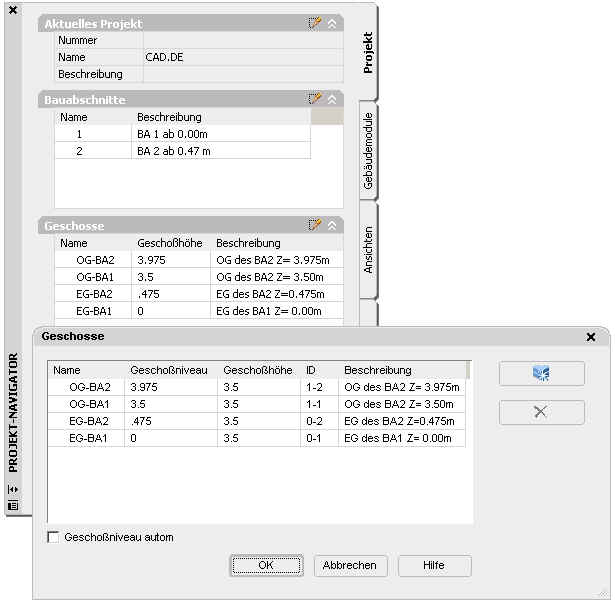

Schau dir einfach mal den angehängten Screenshot " Geschossebenendefinition.jpg" an.

Dass im Dialog auf der Seite "Projekt" des Projektnavigators die Geschosshöhe und nicht das Geschossniveau (Z-Einfügehöhe) angegeben wird, ist für meine Begriffe etwas unglücklich, da es gerade bei Bauabschnitten mit verschiedenen Z-Höhen und Splittlevel Gebäuden zur Verwirrung führen kann.  Wichtig ist zu verstehen, dass du nicht wirklich ein Geschoss mit Geschosshöhe zwischen zwei Ebenen aufspannst, sondern nur die Z-Einfügehöhe für jede Zeichnung definierst.

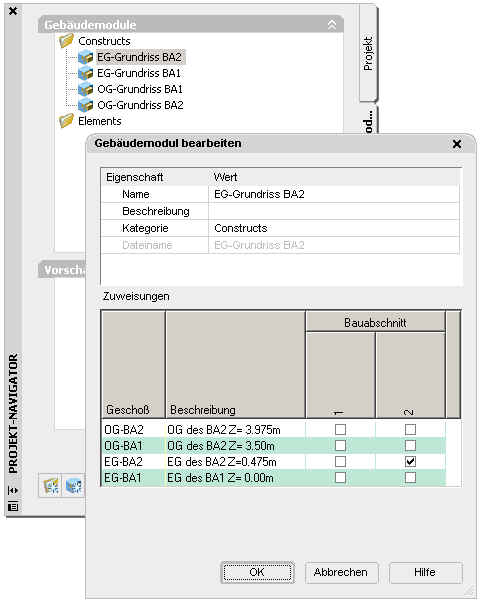

Wenn du nun auf die Seite "Gebäudemodule" des Projektnavigators gehst, kannst du die Gebäudemodule (einzelne Geschosse) anlegen. Wichtig ist, dass du nun für den EG-Grundriss des BA1 das Häckchen bei Geschoss "EG-BA1" und Bauabschnitt "1" machst. Analog muss der EG-Grundriss des BA2 dem Geschoss "EG-BA2" und Bauabschnitt "2" zugeordnet werden. Schau mal auf den angehängten Screenshot " Konstruktzuordnung.jpg".
