Hallo,
ich hoffe Ihr nehmt es mir nicht krumm, aber ich habe mal wieder eine Off-Topic Frage....

Kennt jemand das Blech auf dem Bild?

Ist ein Stahlblech mit ca. 1 - 2mm und hat eine karoförmige Perforation.

Ich brauche dringend solch ein Blech habe aber keine Ahnung von wem ich so was bekommen kann...

Danke und viele Grüße
Joachim

P.S. Ich konstruiere mit Alibre zur Zeit eine Enigma nach und brauche das dafür..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mahlzeit!

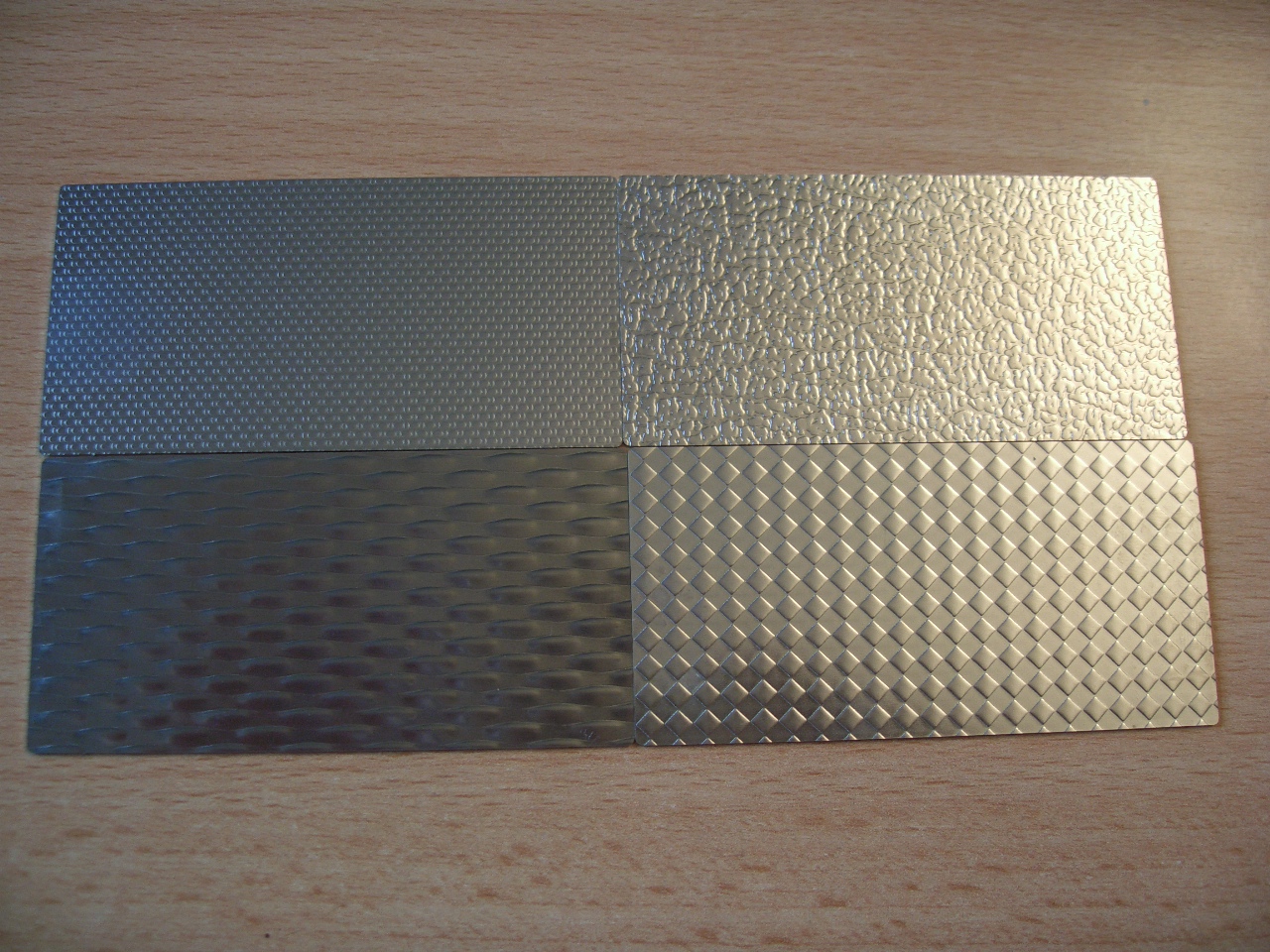

Schau mal hier herein, da findest Du u. A. dieses Foto von strukturiertem Blech.

Lieferadressen sind in diesem Thread verlinkt (dreht sich zwar um poliertes Blech, ist aber trotdem auch für solche Struktursachen nutzbar)

Gruss Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Der Bildausschnitt erinnert mich an Dalli-Dalli. Wer mit den wenigsten Bildschnipseln die Lösung weiß erhält die meisten Punkte.

Aber ´ne Enigma konstruieren ist echt cool! (Wir sind der Meinung, das ist ...) Hast Du kein Vertrauen mehr in PGP oder was treibt Dich dazu?

Um noch etwas konstruktives beizutragen (Es gibt Stimmen die darauf wert legen): bei der ollen Schreibmaschine passt doch eine richtig grobe Hammerschlaglackierung gut, derartige Designbleche gab es doch damals nicht?

Gruß
Thomas

p.s. über Bilder würd´ich mich freuen, ich erinnere an das Kreativ-Brett: http://ww3.cad.de/foren/ubb/Forum333/HTML/000365.shtml

ach noch was: es gibt doch ein spezielles Blechforum (nicht von Blechreden!). Da sind auch ein paar pfiffige Leute unterwegs.
Blechforum
[Diese Nachricht wurde von d.gentley am 28. Mai. 2008 editiert.]

[Diese Nachricht wurde von d.gentley am 29. Mai. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo d.gentley,

Du hast recht, ich traue dem neumodischen Kram (PGP) nicht über den Weg

Im Ernst ist es so, dass mich diese Maschine schon lange fasziniert und ich inzwischen die Möglichkeiten habe so etwas nachzubauen.

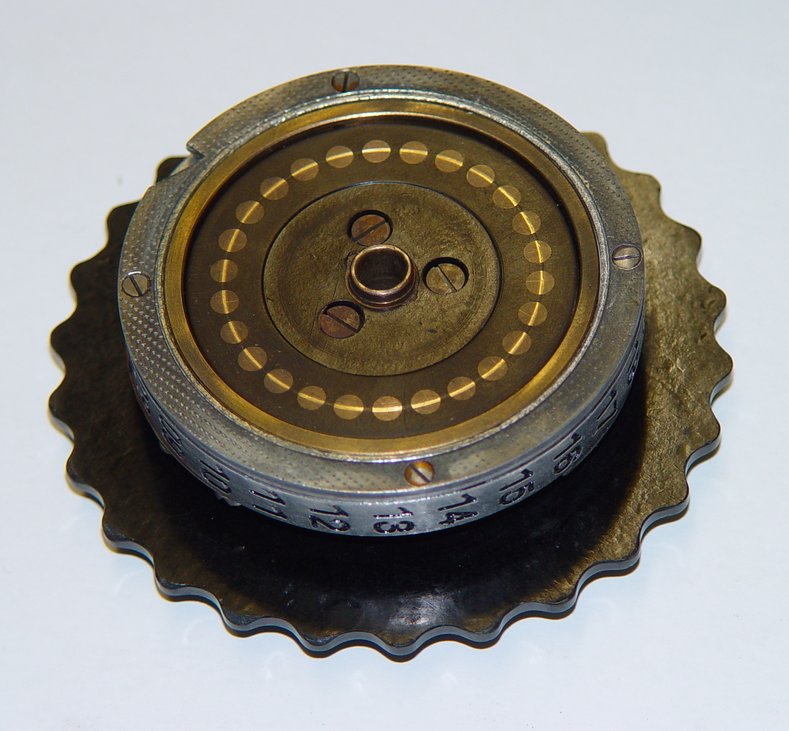

Ich habe jetzt noch ein größeres Bild als die Dalli-Dalli-Variante hingehängt, Alibre Konstruktionsbilder kommen, versprochen

Grüße
Joachim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hehe,

... ein interessantes Thema habt ihr da.

Beste Grüße
Ralf

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

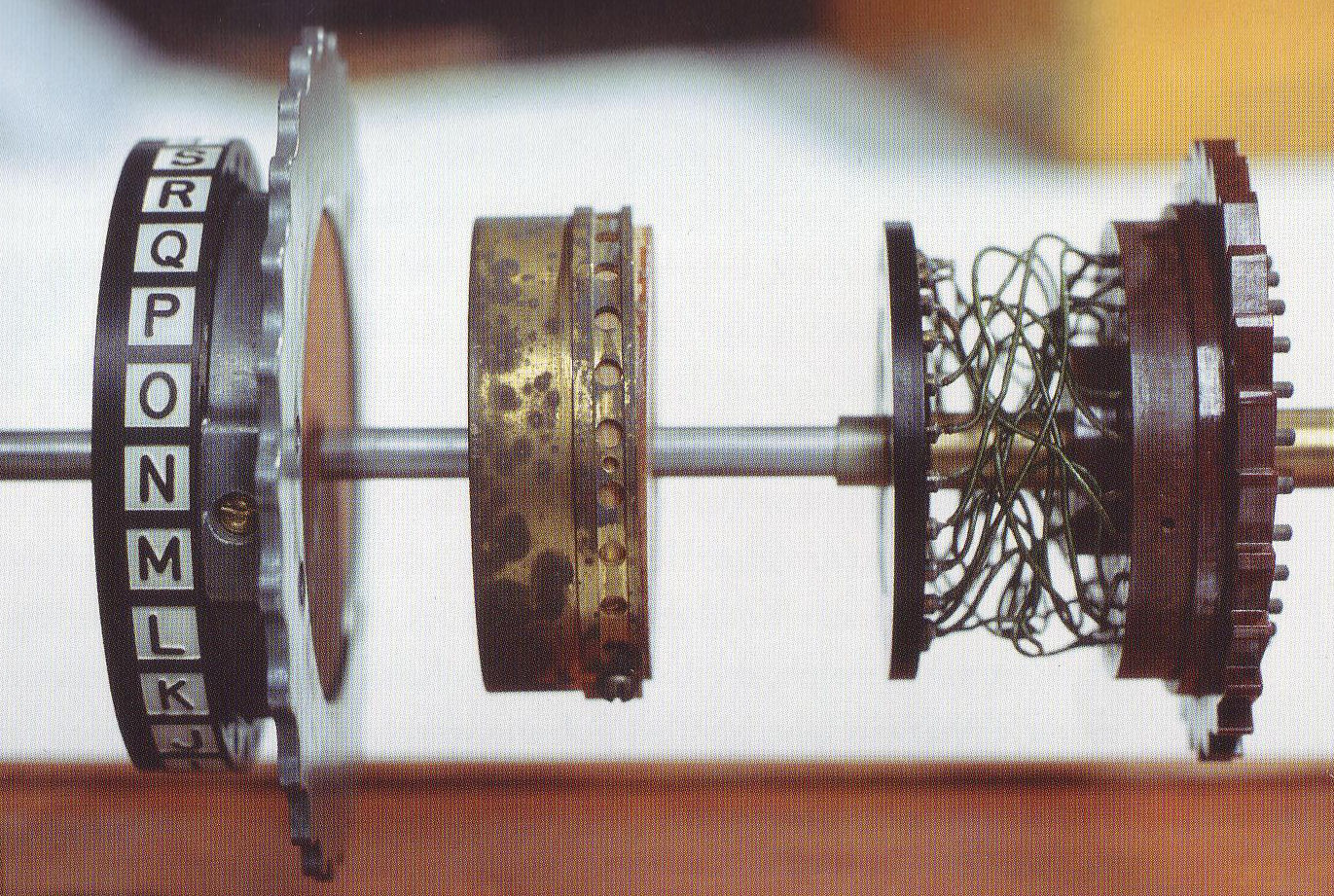

owei, viel Spaß beim modelieren der Drähte.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Joachim,

AFAIK ist diese Struktur kein Design, sondern kommt vom Richten der Bleche.

HTH
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

sieht mir eher wie die Rasterbleche im Uhrenbau aus ...

------------------
Lieber Fehler riskieren als Initiative verhindern (R. Mohn)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

WirredenkeinBlech.pdf

Joachim schau mal im Anhang,
das ist in Deiner Nähe, evtl. kennen die Kollegen eine Bezugsquelle.

Meiner Erkenntnis nach wurden "ebene" oder Präzisionsbleche ...wie Micha schon sagt, mit einer bestimmten Bearbeitung plan gewalzt/gepresst
und die Festigkeit/Steifigkeit wurde mit den "Punzen" erhöht.

Den Link muß ich bei der Gelegenheit hier loswerden:
Stabil Motore ab 1920 -1965
Auch dort wurden teilweise diese Bleche verwendet.

Ein weiterer Punkt, (bin mir aber nicht ganz sicher, ob auch bei der Enigma). Da diese Maschinen individuell hergestellt wurden,
ist es möglich, dass die Punzierung bestimmte Muster aufweist, welche aber nur von wenigen eingeweihten Personen zugeordnet werden können/konnten,
um z.B.den "Rotor" zuordnen zu können.

Das Punzieren wurde schon in grauer Vorzeit u.a. als Merkmal, als Geheimschrift, zur Nachrichtenübermittlung, auf Tafelbildern, auf Leder, auf russischem Tafelsilber...
teilweise mit speziellen Stempelwerkzeugen, Walzen und auch einzeln von Hand...

Gruß Ralf

------------------
www.alibre-design.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo an Alle,

vielen Dank für Eure Infos !!!

Dass die Pünktchen vom Richten kommen könnten wäre wahrscheinlich.
Das kann ich mal mit der Firma in Asperg bereden.

Modellieren werde ich die Drähte nicht, die schliesse ich erst in der Hardware an.

Ich glaube nicht, dass die Punzierung für die Identifikation der Walzen eine Rolle gespielt hat, da gibt es mehrere andere eindeutige Merkmale.

Ich halte Euch auf dem laufenden und heute abend stelle ich ein paar Screenshots vom Design rein.

Grüße und Danke
Joachim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

R1.jpg R2.jpg

Hallo,

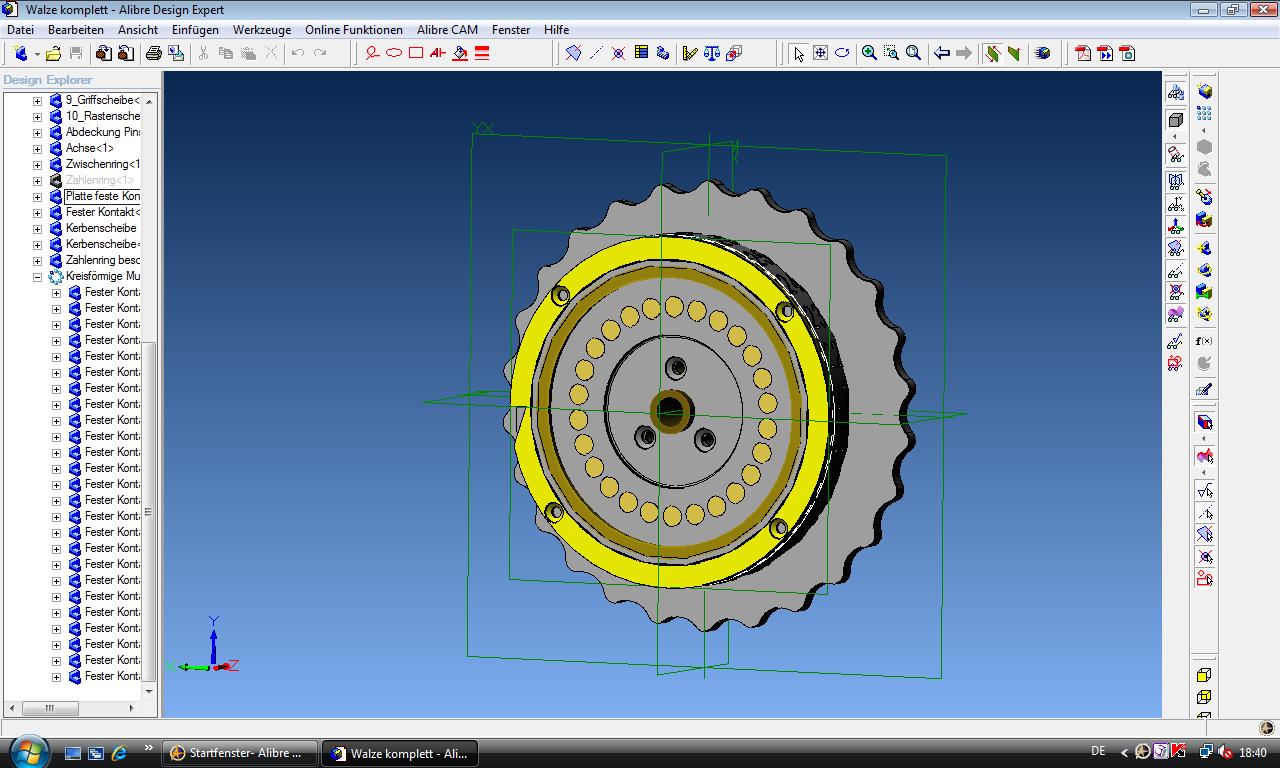

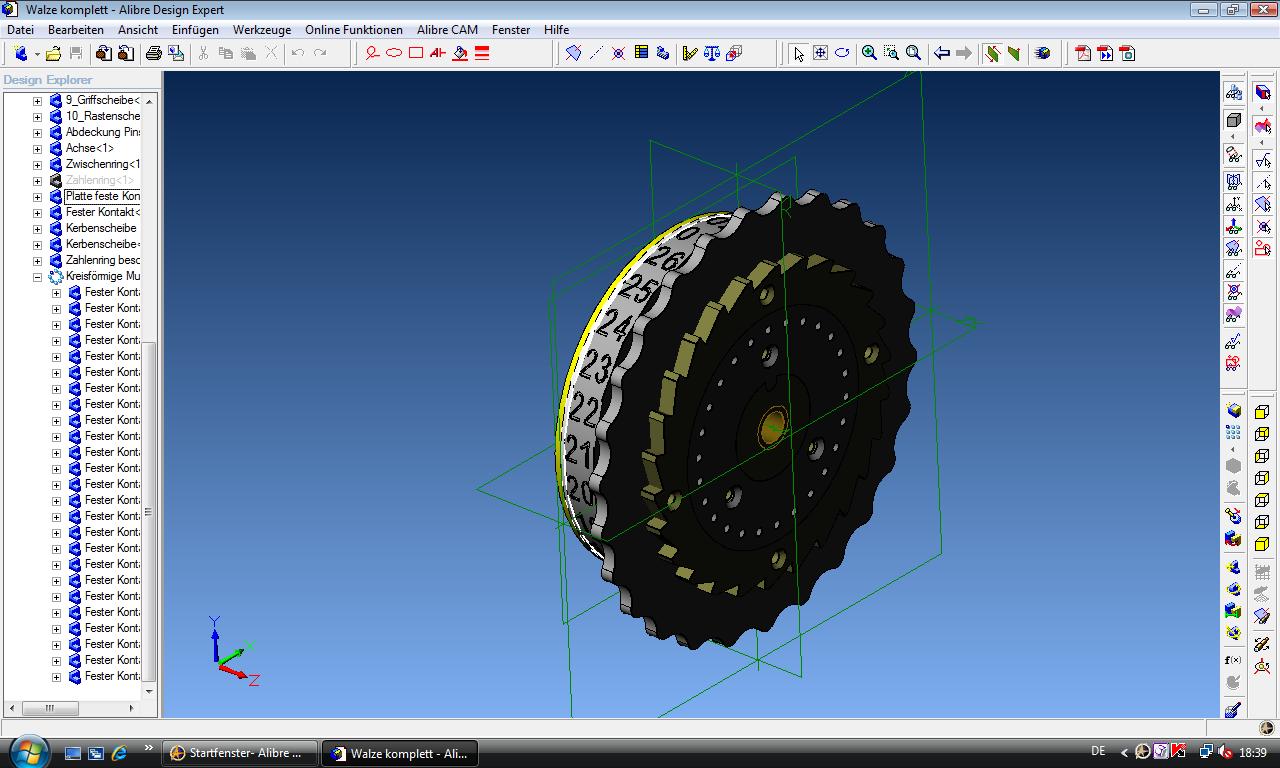

hier noch 2 Bilder von meinem ALibre Entwurf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Joachim,

das sieht gut aus und es juckt in meinen Fingern...
Hast Du die Zahlen mit Moi3d erstellt oder verheimlichst Du uns da etwas?

Gruß Ralf

------------------
www.alibre-design.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf,

die Zahlen habe ich mit Graphostyle gemacht.
Ist eine Software für das gravieren von Bauteilen.

Ist ganz nützlich auch für die Zahlen, die kreisförmig auf die Deckelflächen der Rotoren kommen.

Liebe Grüße
Joachim
