Hot News:

Mit Unterstützung durch:

  Foren auf CAD.de
  Alibre Design
  Konstruktion eines Schneckenrades

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

ALIBRE V28 VERÖFFENTLICHT, eine Pressemitteilung
Autor Thema:  Konstruktion eines Schneckenrades (4627 mal gelesen)
DerMarc
Mitglied
Maschinenbaumeister


Sehen Sie sich das Profil von DerMarc an!   Senden Sie eine Private Message an DerMarc  Schreiben Sie einen Gästebucheintrag für DerMarc

Beiträge: 49
Registriert: 12.05.2006

erstellt am: 10. Feb. 2007 11:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Schon wieder ich......
Zur Zeit versuchen wir ein Schneckenrad zu konstruieren.
Soweit alles kein Problem bis auf die Verzahnung. Ich war der Meinung einen Helixcut machen zu können, ähnlich eines Gewindes. Und zwar nicht entlang einer Achse, sondern entlang einer Referenzlinie, welche ein Kreis darstellt. Alibre mag das jedoch nicht, mache ich ein Denkfehler?

Vorab schönen Dank und schönes Wochenende !

Marc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2288
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11

erstellt am: 10. Feb. 2007 14:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für DerMarc 10 Unities + Antwort hilfreich








Hallo Marc,

es kommt ganz darauf an, welche Funktionen Du für welche Aufgaben benutzt.

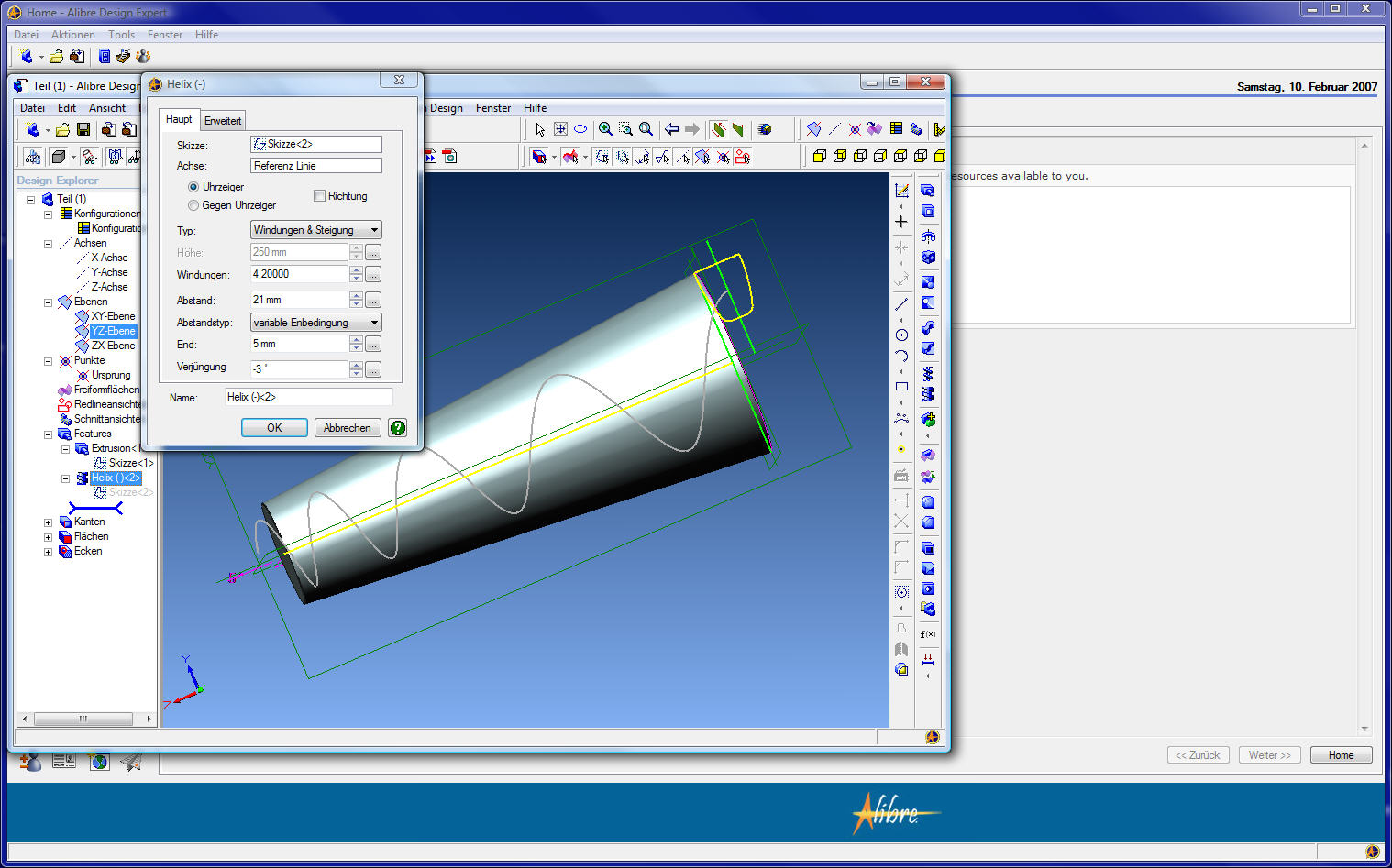

Lineare Funktionen können linear austragen oder schneiden, und proportionale Änderungen z.B. in der Steigung müssen mit erweiterten Funktionen durchgeführt werden.
Um hier im Forum Unterstützung geben zu können, müssten wir schon genauere Angaben haben.
Beispiel Maße Steigung, Verwendungszweck,...

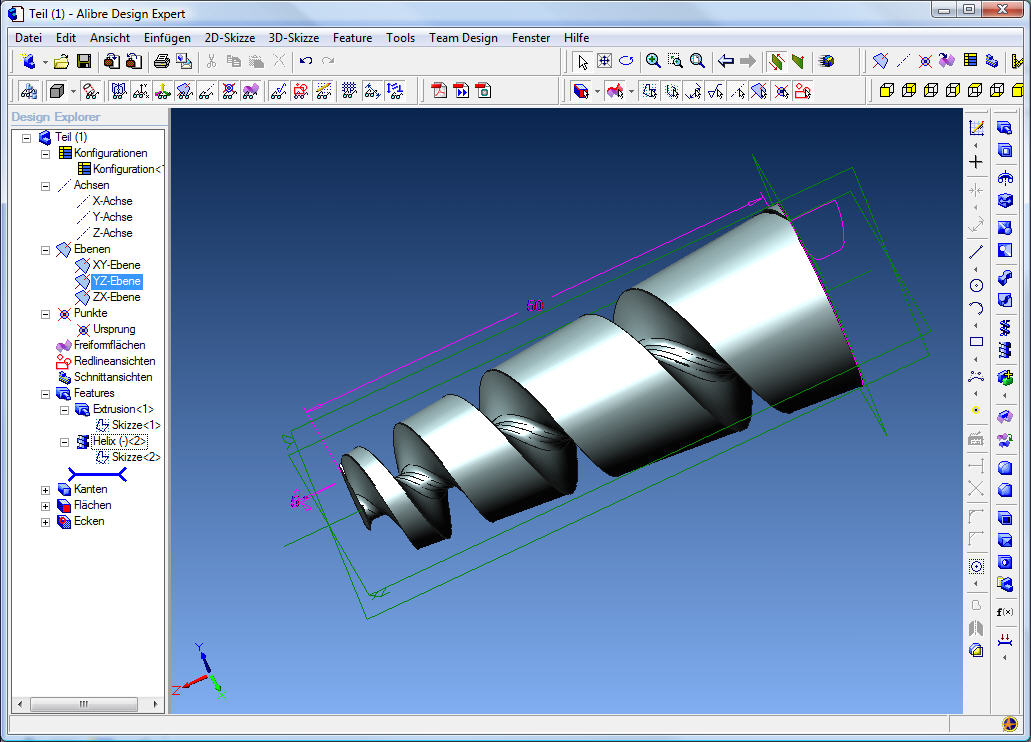

Ist es eine "Schnecke" z.B. für den Transport-Ein oder -Auslauf einer Flaschen Abfüllmaschine oder ist es nur eine Schneckenrad mit linearem Verlauf der Steigung für ein Getriebe?

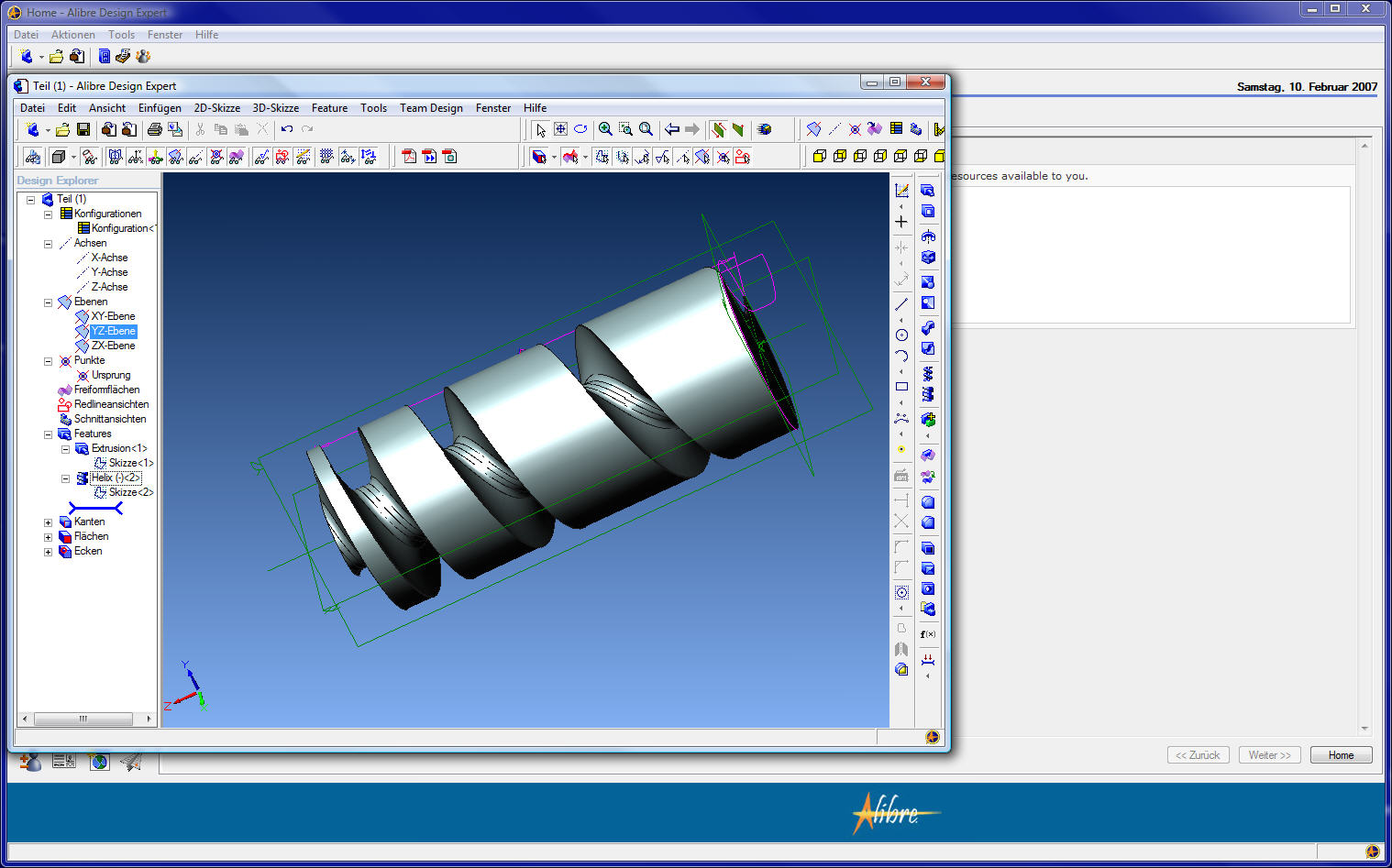

Oder ist Deine Frage nur ein "Ausloten" ob Alibre diese Möglichkeit bietet? Diese Frage kann ich gleich beantworten = Ja.

Beste Grüße
Ralf


------------------
www.alibre.info


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

DerMarc
Mitglied
Maschinenbaumeister


Sehen Sie sich das Profil von DerMarc an!   Senden Sie eine Private Message an DerMarc  Schreiben Sie einen Gästebucheintrag für DerMarc

Beiträge: 49
Registriert: 12.05.2006

erstellt am: 10. Feb. 2007 20:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo Ralf,

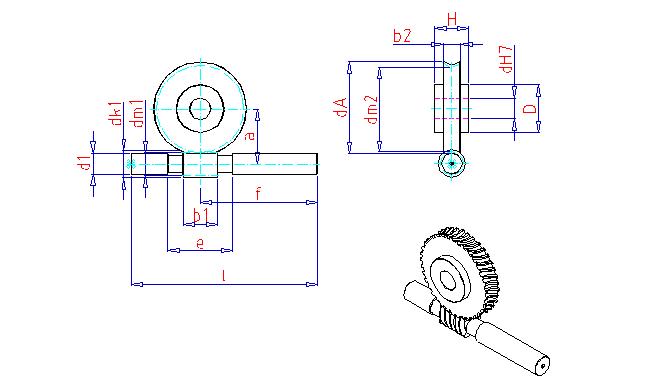

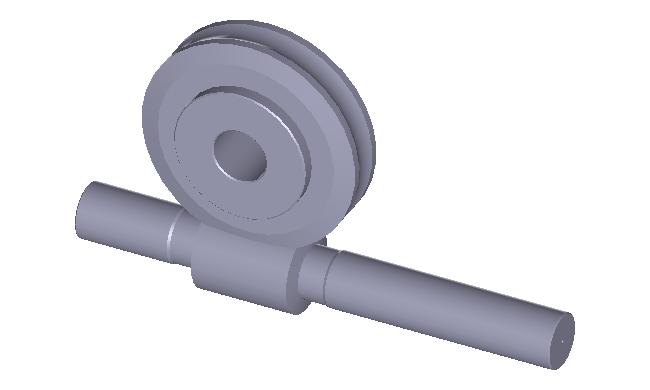

danke für die schnelle Antwort. Ich hab mich nicht richtig ausgedrückt. Ein Bild sagt mehr als tausend Worte, ich hab mein Vorhaben mal als Anlage beigefügt. Es geht um die Verzahnung des Schneckenrades, nicht um die Welle. Die Idee war per Helixcut Funktion die Verzahnung auf dem Rad auszutragen. Leider akzeptiert diese Funktion nur einen linearen Verlauf,oder?

Grüße, Marc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2288
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11

erstellt am: 10. Feb. 2007 21:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für DerMarc 10 Unities + Antwort hilfreich




Hallo Marc,

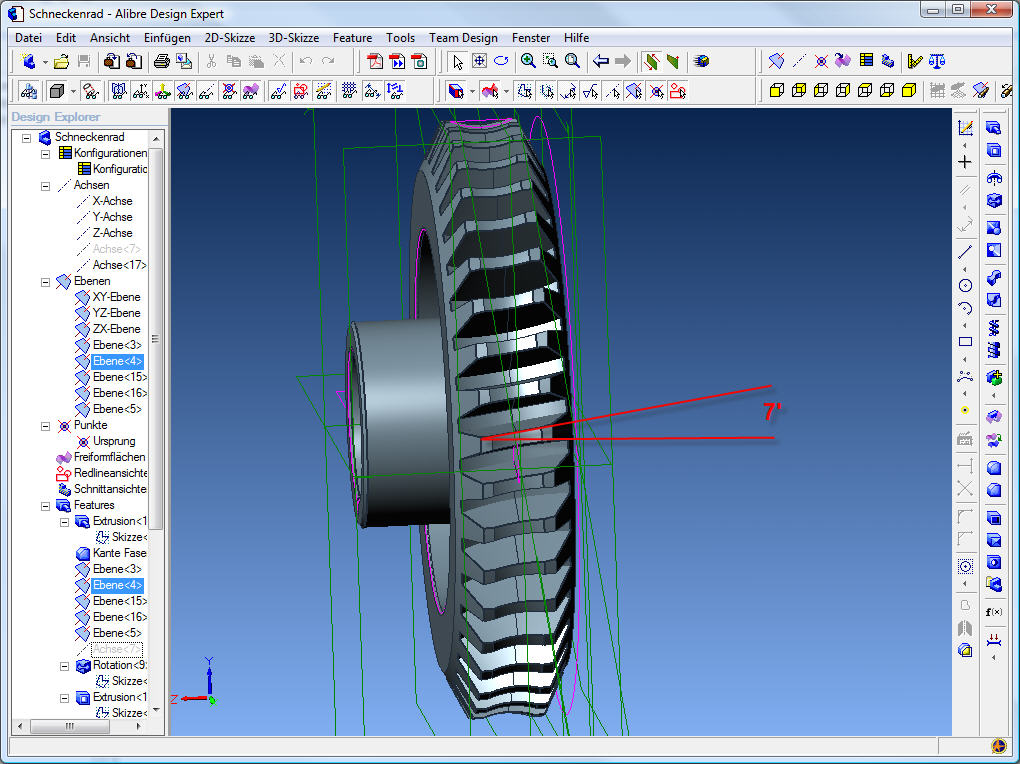

anbei das gerade-verzahnte Schneckenrad.
Das schräg-verzahnte kommt später...

Gruß Ralf

------------------
www.alibre.info


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2288
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11

erstellt am: 10. Feb. 2007 22:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für DerMarc 10 Unities + Antwort hilfreich

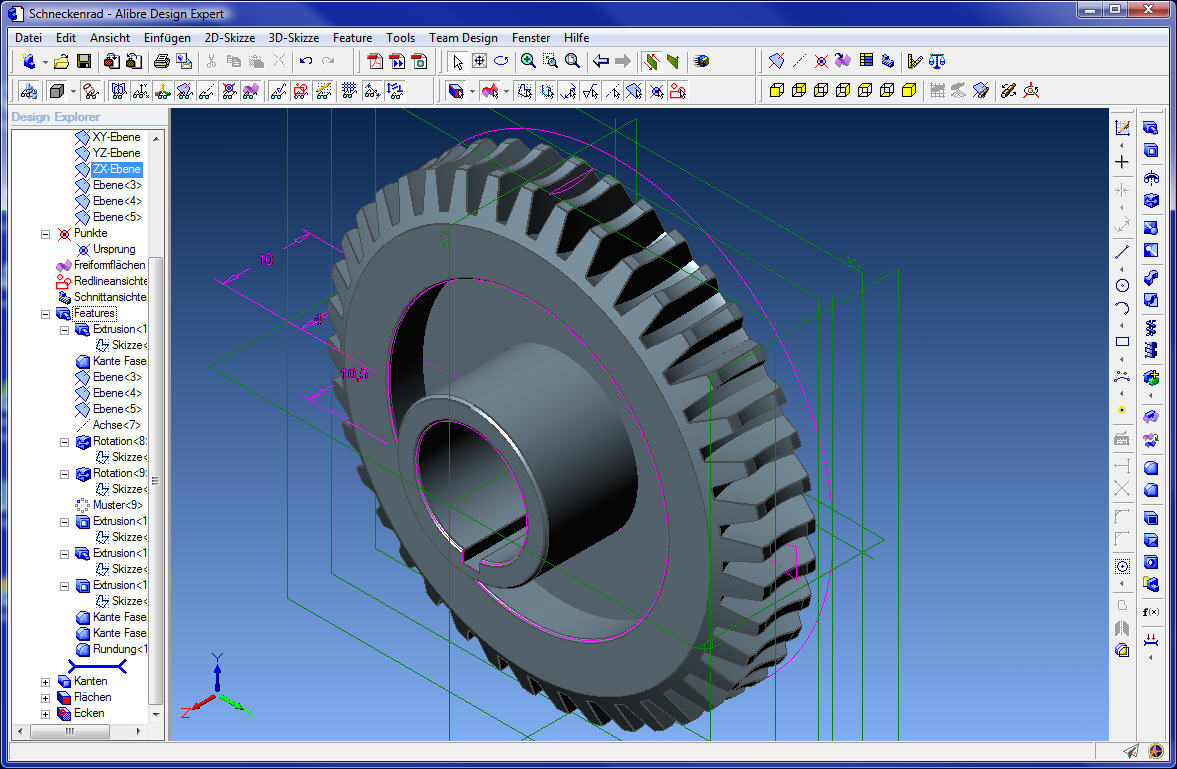

...und das schräg verzahnte Schneckenrad,

Gruß Ralf

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

DerMarc
Mitglied
Maschinenbaumeister


Sehen Sie sich das Profil von DerMarc an!   Senden Sie eine Private Message an DerMarc  Schreiben Sie einen Gästebucheintrag für DerMarc

Beiträge: 49
Registriert: 12.05.2006

erstellt am: 10. Feb. 2007 22:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Ralf,
vielen Dank, das reicht schon! Wochenendzuschlag :-) 10 U´s für Dich, jetzt muss ich nur mal versuchen nachzuvollziehen wie Du das gemacht hast.

Grüße, Marc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

DerMarc
Mitglied
Maschinenbaumeister


Sehen Sie sich das Profil von DerMarc an!   Senden Sie eine Private Message an DerMarc  Schreiben Sie einen Gästebucheintrag für DerMarc

Beiträge: 49
Registriert: 12.05.2006

erstellt am: 10. Feb. 2007 22:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Du warst schneller :-), nochmals vielen Dank, sieht richtig gut aus, jetzt muss ich das wie nur noch verstehen! Mal sehen ob ich es hinbekomme.

Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2288
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11

erstellt am: 10. Feb. 2007 22:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für DerMarc 10 Unities + Antwort hilfreich

Hallo Marc,

Danke

ich versuche es in Kurzform-
- Radkörper austragen
- Mittelebene Erzeugen und um x Grad schwenken,
- auf dieser Ebene die Skizze für einen Zahnausschnitt erzeugen
- Achse in x Grad erstellen und die Skizze um diese Achse kreisförmig schneiden
- den Zahnausschnitt kreisförmig um Mittelachse mustern (x40)
- der Rest ist Kosmetik

Gruß Ralf

------------------
www.alibre.info


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

weimerv
Mitglied
Konstrukteur


Sehen Sie sich das Profil von weimerv an!   Senden Sie eine Private Message an weimerv  Schreiben Sie einen Gästebucheintrag für weimerv

Beiträge: 252
Registriert: 01.02.2005

Alibre Design Expert V11.2
Catia V5
UG NX5
Pro/E WF4

erstellt am: 12. Feb. 2007 15:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für DerMarc 10 Unities + Antwort hilfreich

Hi Ralf,
das sieht ja klasse aus !
Auch von mir eine U`eberweisung !

Gruß

------------------

Volker
www.weimer-cad.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied

Ex-Mitglied



erstellt am: 15. Feb. 2007 10:15

Guten Morgen Herr Schrödter,
Hallo Ralf :-),

ich finde es wirklich erstaunlich, mit was für einem Aufwand du Phasenweise hier den Leuten hilfst :-)))  Klasse!

Auch dieses Beispiel hat wieder einiges in sich -
ich hab das Nachgebaut - und - BINGO....

...10 U'nterhaltsame U's auch von mir...

Grüße aus Schwaben

NN ;-)

------------------
------------------
http://www.NN.co

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2288
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11

erstellt am: 15. Feb. 2007 21:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für DerMarc 10 Unities + Antwort hilfreich

Danke, Danke,

die Hälfte gebe ich mal an Volker weiter , denn nur im Team klappt es!
Ja, wenn es darum geht über Lösungen zu sprechen...
Was nervt,sind faule Ausreden oder selbsternannte "CAD Profis", die nur mal ein bischen schlechte Luft machen und wieder in der Versenkung verschwinden...mit mehreren Usernamen hier anmelden und denken es wird nicht bemerkt....

"Forum" heißt für mich, jeder hilft jedem!

Beste Grüße
Ralf

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen ... | Nach anderen Beiträgen suchen | CAD.de-Newsletter

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!

Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2025 CAD.de | Impressum | Datenschutz
