Thema: Unterschriften auf Wölbungen (841 mal gelesen)
|
Massimo
Mitglied
Entwicklung
   Beiträge: 9
Registriert: 12.12.2006
|
erstellt am: 12. Jan. 2007 11:49  <-- editieren / zitieren -->   Unities abgeben:
Hallo Ich habe jetzt die unterschrift in dxf und möchte sie auf eine wölbung projetzieren. hat jemand eine ahnung wie ich da vorgehen muss - evt. zuerst auf eine gerade fläche oder direkt auf die wölbung? besten dank für eure hilfe. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter
Moderator
Konstruktion & Support

Beiträge: 2288
Registriert: 17.02.2006 -> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11
|

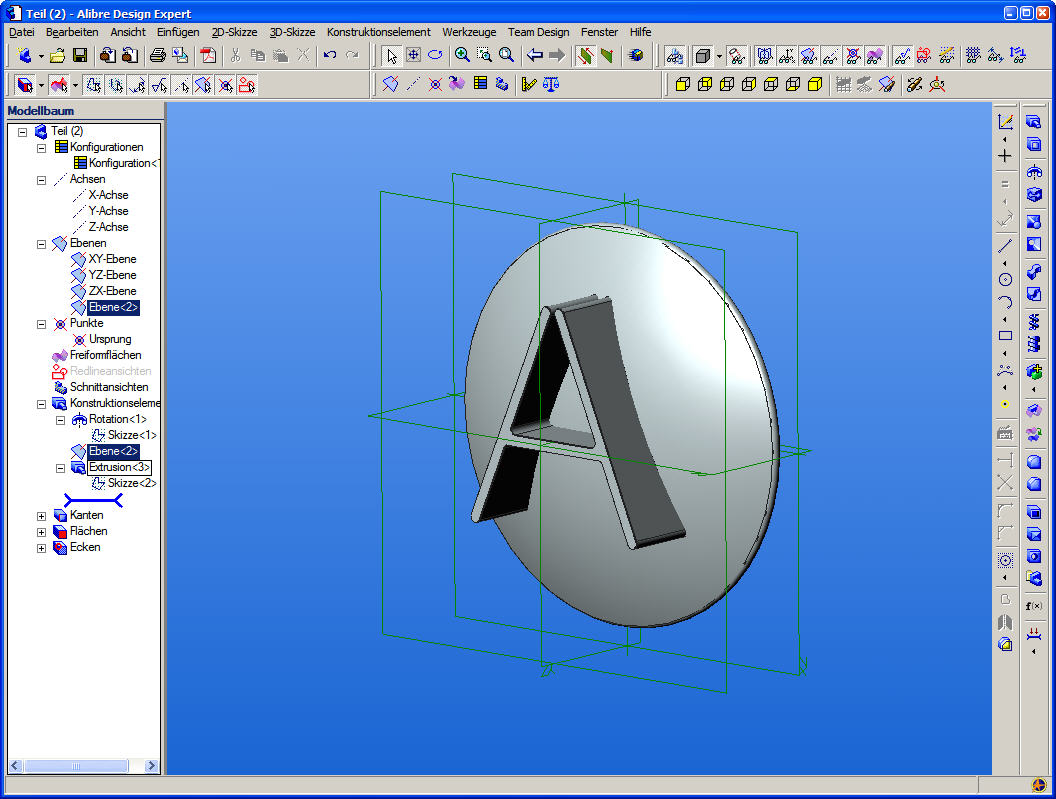

erstellt am: 12. Jan. 2007 14:17 <-- editieren / zitieren --> Unities abgeben: Nur für Massimo
|
Markus Brunner
Mitglied
Entwicklung / Konstruktion
Beiträge: 1111
Registriert: 30.03.2001
|
erstellt am: 18. Jan. 2007 22:45 <-- editieren / zitieren --> Unities abgeben: Nur für Massimo

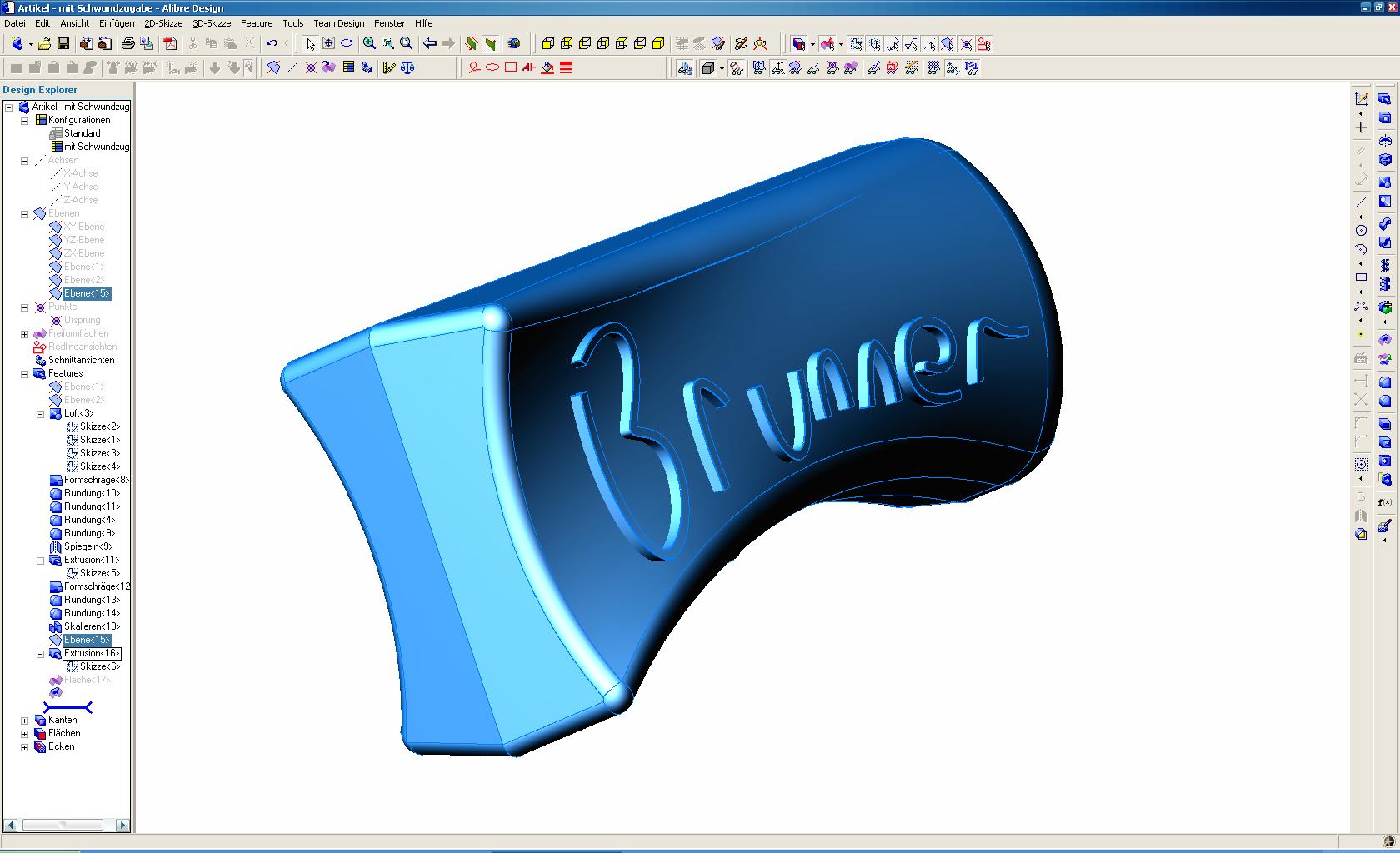

Hallo Massimo Habe mal ein bisschen rumprobiert, und bin auf folgende Lösung gekommen: Das Teil exportieren als IGES. In einem anderen CAD eine Offsetfläche erstellen (weis nicht, ob das mit Alibre geht, habe zumindest nichts gefunden). Eine Ebene oberhalb der gewölbten Fläche erstellen, Skizze mit der Unterschrift drauf und ein dünnwandiges Feature austragen. Danach die Offsetfläche als IGES wieder als Freiformfläche einfügen, und danach mit dem Teil schneiden. HTH Gruss
Markus ------------------
Zeit, das Wertvollste das wir haben,
wird vertrieben und totgeschlagen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter
Moderator
Konstruktion & Support
Beiträge: 2288
Registriert: 17.02.2006 -> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11
|

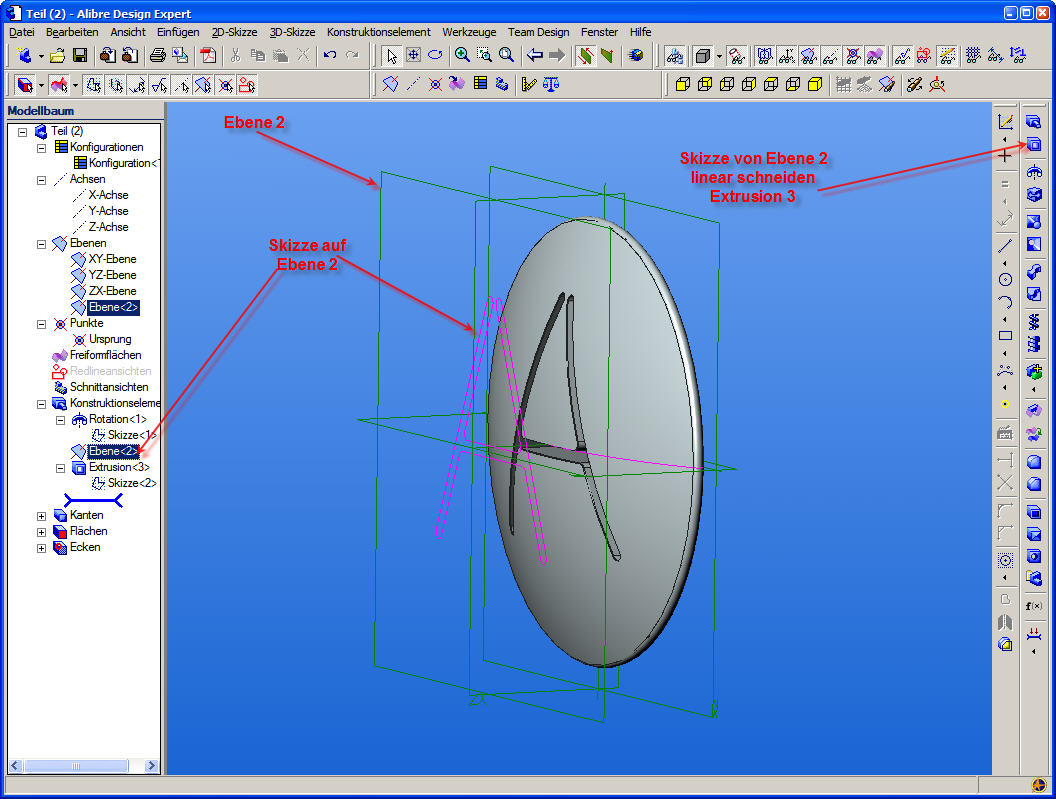

erstellt am: 19. Jan. 2007 15:44 <-- editieren / zitieren --> Unities abgeben: Nur für Massimo
|
weimerv
Mitglied
Konstrukteur
Beiträge: 252
Registriert: 01.02.2005 Alibre Design Expert V11.2
Catia V5
UG NX5
Pro/E WF4
|
erstellt am: 19. Jan. 2007 19:51 <-- editieren / zitieren --> Unities abgeben: Nur für Massimo

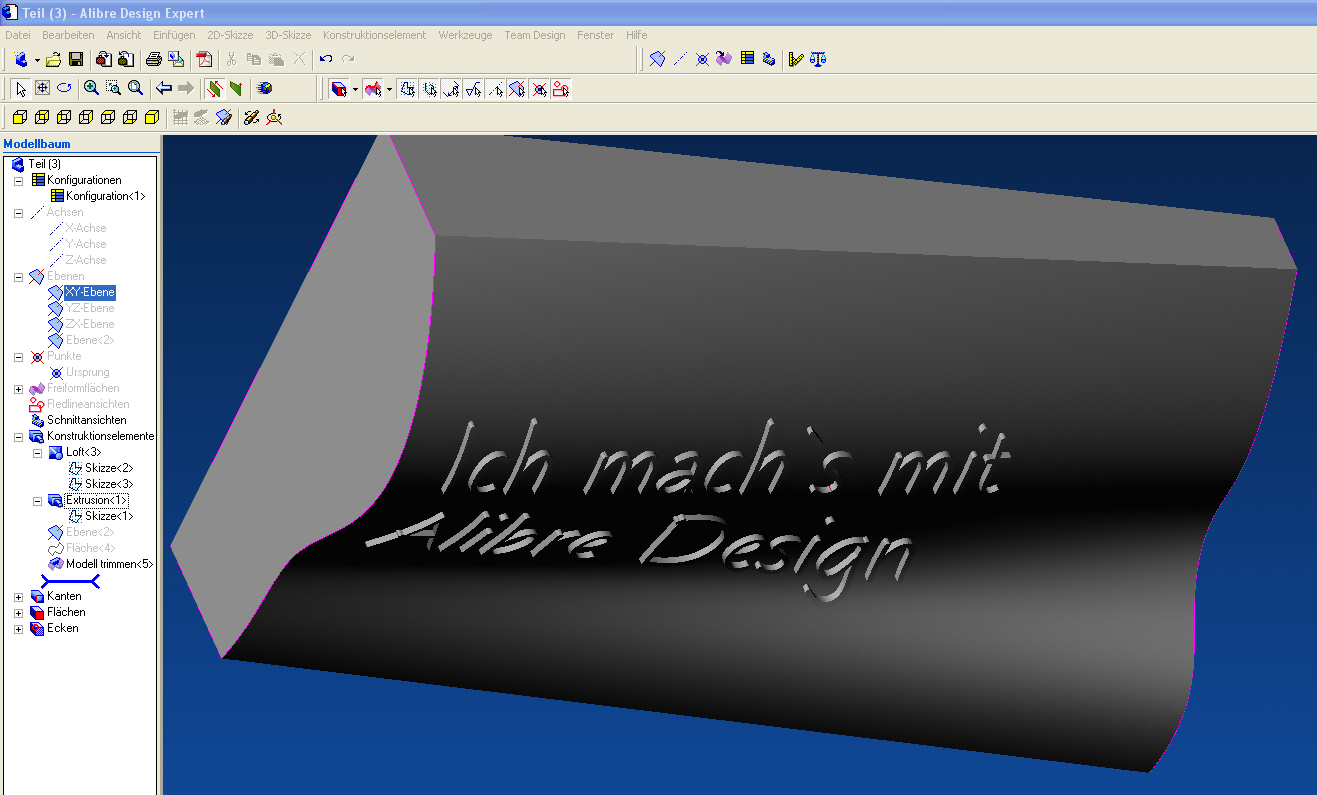

Hi Massimo, Markus, dazu braucht man kein anderes CAD Programm. Und so gehts (für fortgeschrittene Anwender  ):
Den Grundkörper zunächst als IGES exportieren.
Dann den Text als Profilkörper austragen, Skizzierfläche innerhalb des Grundkörpers.
Einfügen->Freiformflächen->Iges Datei auswählen.
Dabei ist es wichtig, daß die Optionen wie im Bild einestellt sind.
(Angrenzende Flächen nicht verbinden)
Jetzt die gewünschte Fläche auswählen, RMT.
Editieren/Bearbeiten (abhängig von der verwendeten Sprachdatei).
Fläche in Richtung X,Y oder Z um den gewünschten Betrag verschieben.
Mit Feature->Trimme Modell den Text abschneiden, Flächen ausblenden. Gruß
------------------
Volker
www.weimer-cad.de
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Brunner
Mitglied
Entwicklung / Konstruktion
Beiträge: 1111
Registriert: 30.03.2001
|
erstellt am: 22. Jan. 2007 07:01 <-- editieren / zitieren --> Unities abgeben: Nur für Massimo
Hallo Volker Super Lösung! Und mit Oberfläche aufdicken erhält man anstelle der verschobenen Fläche sogar eine Offsetfläche.
Und das ohne Doktorarbeit Gruss
Markus ------------------
Zeit, das Wertvollste das wir haben,
wird vertrieben und totgeschlagen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
d.gentley
Mitglied
Metallbauer, selbständig
Beiträge: 125
Registriert: 16.07.2005 was weiß ich - 'n Pc halt
Alibre Pro 10
|
erstellt am: 24. Feb. 2007 17:32 <-- editieren / zitieren --> Unities abgeben: Nur für Massimo
Hallo an alle interessierten, ich habe im Amerikanischen Alibre-Forum etwas entdeckt, das den Ex-&Import von IGES Flächen erspart und die Parametrik erhält.

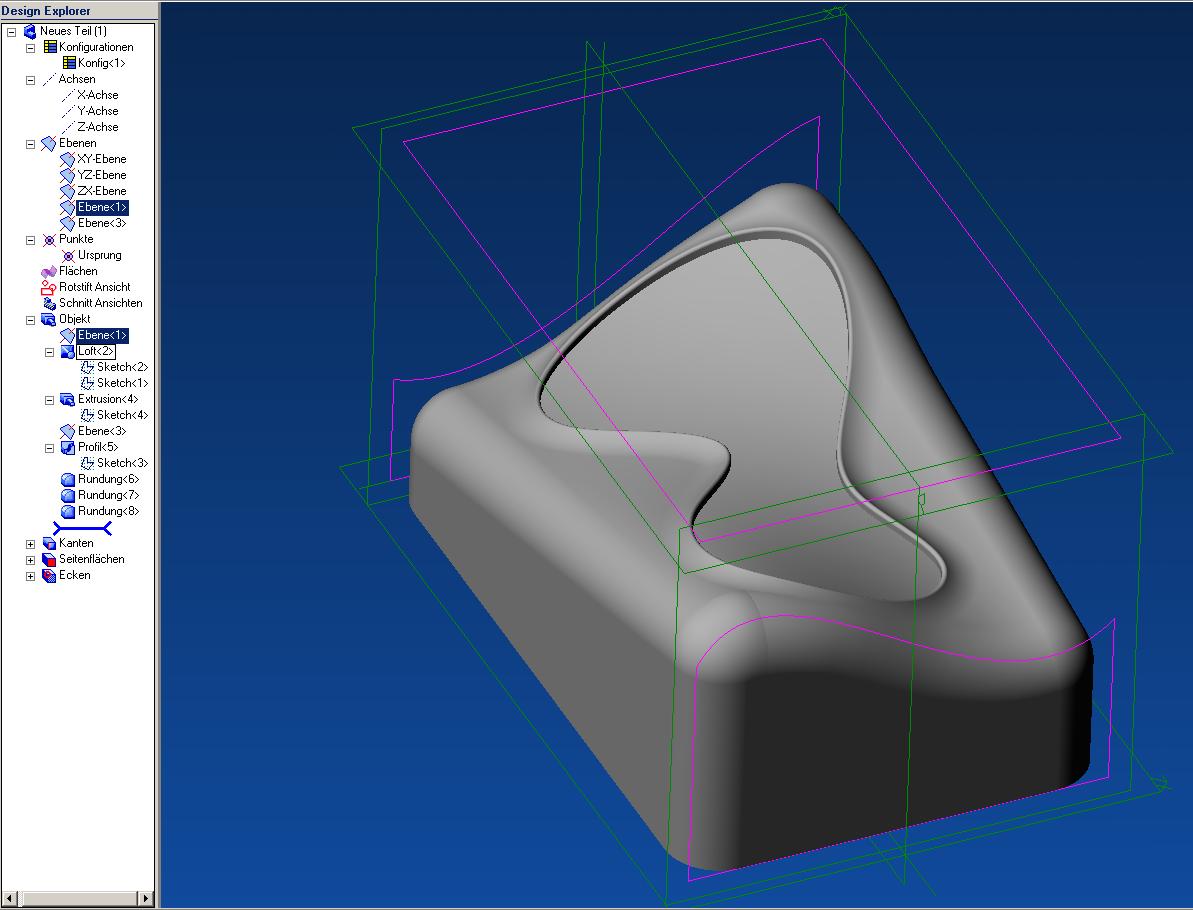

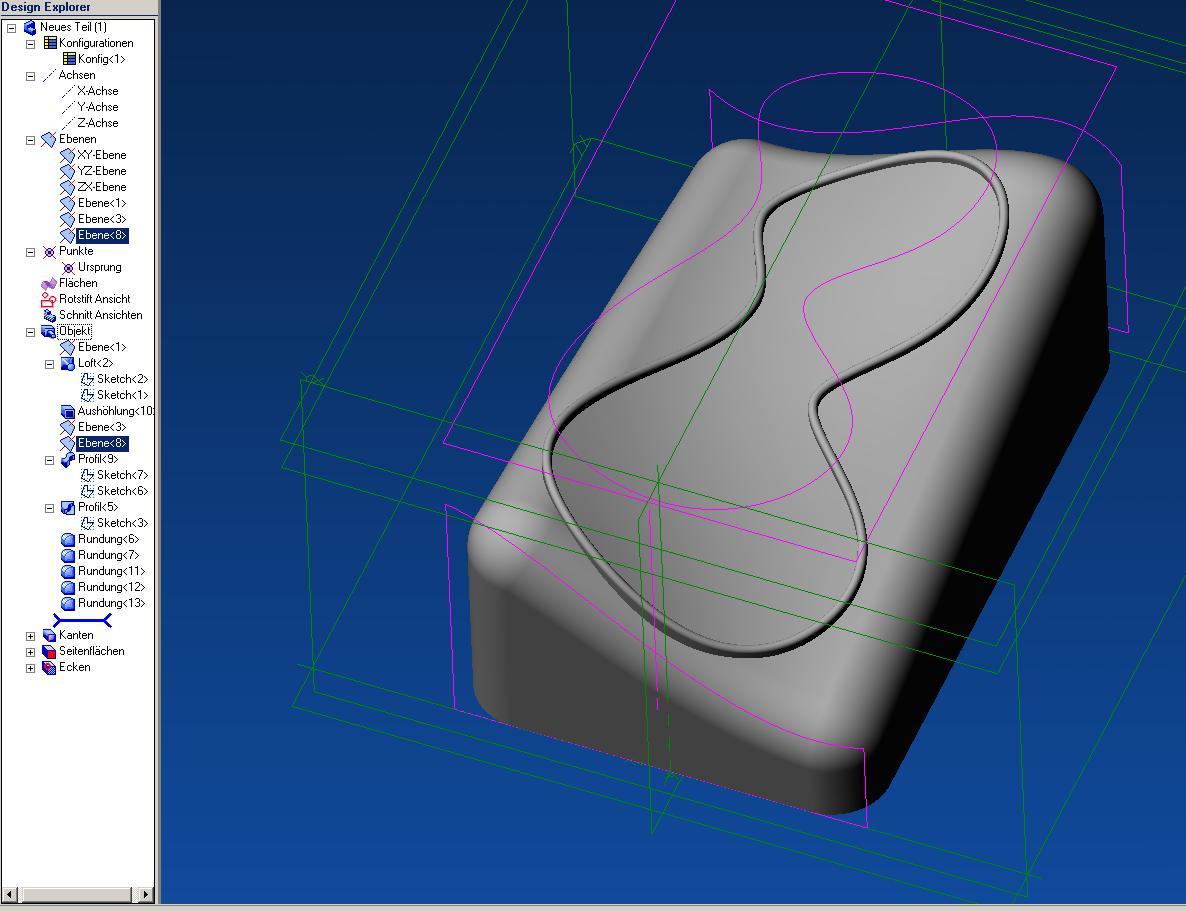

Wenn man im Forum nach worm challenge sucht, findet man eine geniale Eigenschaft der Profil und Profilschnittfunktion: mit Zielgeometrie und Geometrieversatzerhält man einen genauen "Offsetschnitt".
Auch genaue Nuten sind so möglich - alles voll Parametrisch.

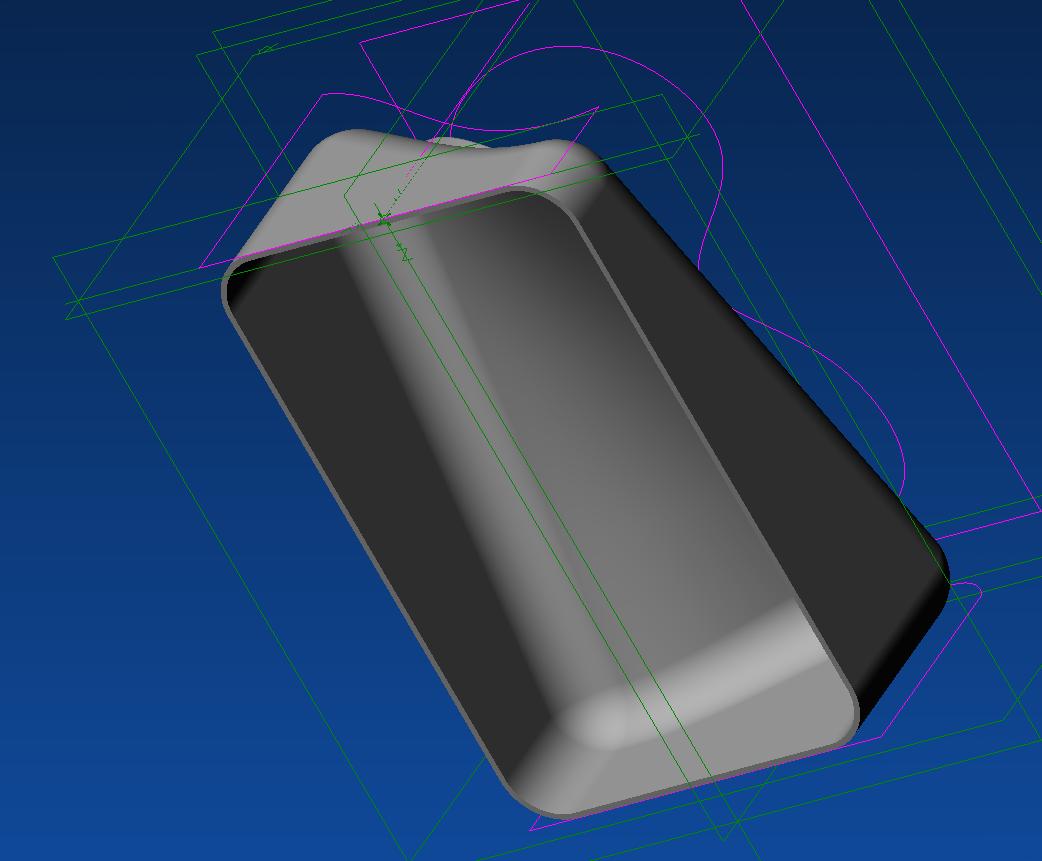

Bei Holkörpern erst die Aushölung und dann die Ornamente auf den Körper "sweepen". Die Ornamentskizze muß ausserhalb des Projektionskörpers liegen. Viel spaß beim Spielen. Gruß
Thomas [Diese Nachricht wurde von d.gentley am 24. Feb. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
d.gentley
Mitglied
Metallbauer, selbständig
Beiträge: 125
Registriert: 16.07.2005 was weiß ich - 'n Pc halt
Alibre Pro 10
|
erstellt am: 24. Feb. 2007 17:34 <-- editieren / zitieren --> Unities abgeben: Nur für Massimo
|
