Autor Thema:  Parabel anlegen? (1550 mal gelesen)
lanthan
Mitglied
Entwickler

Sehen Sie sich das Profil von lanthan an!   Senden Sie eine Private Message an lanthan  Schreiben Sie einen Gästebucheintrag für lanthan

Beiträge: 2
Registriert: 13.11.2006

Alibre Design™ Expert 9.1 SP1
Alibre Design Version:[ PRODUCTVERSION 9,1,0,9336

erstellt am: 14. Nov. 2006 11:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Moin,
ich muss in Alibre eine genaue Parabel nach einer Funktion y=x^2/(4*a) anlegen und suche nach einer Möglichkeit dies zu tun, ohne von Hand per Koordinateneingabe einen Spline zu platzieren, da sich in der Formel der Parameter a gegebenenfalls noch ändert.
Weiss jemand rat?

viele grüße
Olaf

------------------
Es werde Licht...
www.lanthan-bremen.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

weimerv
Mitglied
Konstrukteur


Sehen Sie sich das Profil von weimerv an!   Senden Sie eine Private Message an weimerv  Schreiben Sie einen Gästebucheintrag für weimerv

Beiträge: 252
Registriert: 01.02.2005

Alibre Design Expert V11.2
Catia V5
UG NX5
Pro/E WF4

erstellt am: 14. Nov. 2006 14:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lanthan 10 Unities + Antwort hilfreich

Hallo Olaf,
hier schon mal ein tool. http://plans.thefrankes.com/code/apps/PointImportWizard/default.aspx

Bin sicher, daß es auch in der 3D Skizze noch eine Importfunktion gibt. "Einfügen->Punkte->Aus Datei" oder so. Da müßte ich später noch mal genauer kucken.

In beiden Fällen handelt es sich um Koordinaten aus einer CSV-Datei.

Bis später u. Gruß

------------------

Volker
www.weimer-cad.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

weimerv
Mitglied
Konstrukteur


Sehen Sie sich das Profil von weimerv an!   Senden Sie eine Private Message an weimerv  Schreiben Sie einen Gästebucheintrag für weimerv

Beiträge: 252
Registriert: 01.02.2005

Alibre Design Expert V11.2
Catia V5
UG NX5
Pro/E WF4

erstellt am: 14. Nov. 2006 20:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lanthan 10 Unities + Antwort hilfreich




parabeltest.txt.txt


Hi Olaf,

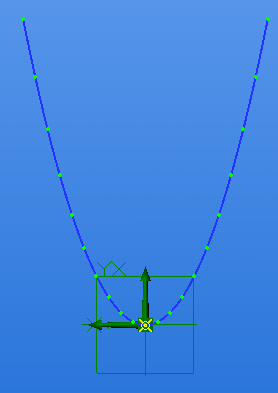

und so geht`s mit 3D Skizze: X- und Y-Werte in Tabelle berechnen. Dann die Koordinaten in die folgende Form bringen: X.XX,Y.YY,0. (Kommas durch Punkte ersetzen, da das Komma hier als Trennzeichen benutzt wird)
Das kann mit einer Textverarbeitung recht zügig erledigt werden.
Jetzt ein neues Teil erzeugen. 3D Skizze->Konstruktion->Import aus Datei. Hier zur vorbereiteten Datei browsen und auswählen. Mit der entsprechenden Option wird ein Spline erzeugt.

Gruß

------------------

Volker
www.weimer-cad.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

lanthan
Mitglied
Entwickler

Sehen Sie sich das Profil von lanthan an!   Senden Sie eine Private Message an lanthan  Schreiben Sie einen Gästebucheintrag für lanthan

Beiträge: 2
Registriert: 13.11.2006

Alibre Design™ Expert 9.1 SP1
Alibre Design Version:[ PRODUCTVERSION 9,1,0,9336

erstellt am: 15. Nov. 2006 00:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Volker,
vielen Dank schon mal soweit, das klappt jetzt alles.

Ich bin gerade nur dran verzweifelt weil ich versucht habe die Parabel zu auf irgend einem Weg zu extrudieren, aber jetzt erzeuge ich ein Profil mit einem langen schmalen Quader das geht ja auch.
Oder gibt es einen ganz simplen Weg aus einem 3D-Sketch ein 2D-Sketch zu erzeugen?
Gruß Olaf

------------------
Es werde Licht...
www.lanthan-bremen.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied
Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2288
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11

erstellt am: 15. Nov. 2006 12:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lanthan 10 Unities + Antwort hilfreich


Austragung.pdf


....wichtig ist auch , dass die erzeugten Linien eine geschlossene "Figur" bilden. Einzelne Linien können nicht extrudiert/ausgetragen werden.
Vorschlag:
Offset zur vorhandenen Linie z.B. 0,1 mm und die Endpunkte verbinden,
Skizze analysieren und dann austragen.

Gruß Ralf


------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
