Thema: Betonstütze verbreitern für Auflager (720 mal gelesen)

tobwo
Mitglied
Dipl. Bauingenieur

Senden Sie eine Private Message an tobwo

Schreiben Sie einen Gästebucheintrag für tobwo

Beiträge: 584
Registriert: 08.09.2006

Windows 10 64bit
Civil3D 2023
HEC-Ras
REVIT 2024.2

erstellt am: 12. Jun. 2023 10:56

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo

ich möchte eine 75 cm Betonstütze am oberen Ende auf um 35 cm für eine Auflager verbreitern.
Wie löst man das? Ich habe mit einer Projektfamilie die Ergänzung modelliert.

Ist das der richtige Weg oder gibt es da einen besseren?

------------------
MFG
Tobias

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

fetzerman
Ehrenmitglied
Tischlermeister / Planer / CAD-Admin

Senden Sie eine Private Message an fetzerman

Schreiben Sie einen Gästebucheintrag für fetzerman

Beiträge: 1992
Registriert: 17.02.2002

Office PC:i9 @5;
32GB RAM; Win10 64Bit;
RTX 3070
Office 2016; SketchUp2022Pro;
Revit seit 2011, aktuell Revit 2024, Enscape
.
SCHENKER COMPACT 15:
Intel Core i7-7700HQ; 16GB RAM;
WIN10 64-Bit; Office 2016;
GF GTX 1070 8GB
2x 2TB SSD
SketchUp2022Pro;
Acrobat 9 Pro;
Revit seit 2011, aktuell Revit 2024, Enscape
.

erstellt am: 18. Jun. 2023 11:18

<-- editieren / zitieren -->

Unities abgeben:

Nur für tobwo




Hallo Tobias,
ich würde das nicht als Projektfamilie machen sondern direkt in einer neuen Stützenfamilie.
Beim Erstellen der Skizze nicht an die Kanten der Extrusion referenzieren sondern an die Referenzebenen!
Nicht einfach Bemaßen sondern mit Parametern versehen. Ob Exemplar- oder Typenparameter musst Du entscheiden.
Extrusionstiefe im Grundriss auf die jeweiligen Referenzebenen ausrichten, Material zuweisen, und verbinden (dann ist die Kante weg).
Ab ins Projekt. Im Projekt die entsprechenden Maße (Parameter) anpassen.

Vorteil: Wenn der Statiker etwas ändert (Stützen-Querschnitt, Auflagergröße, Material...), kannst Du das in einem Schwung ändern.

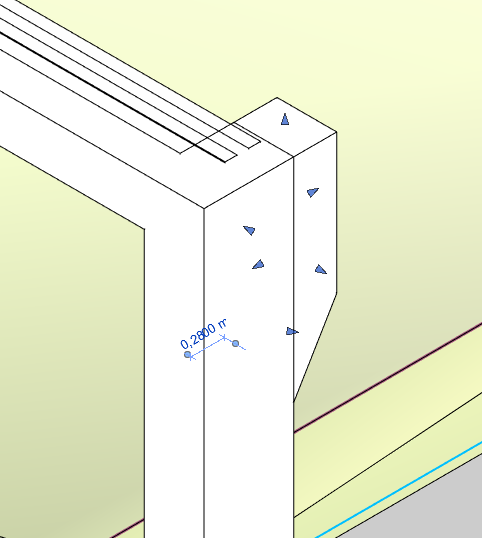

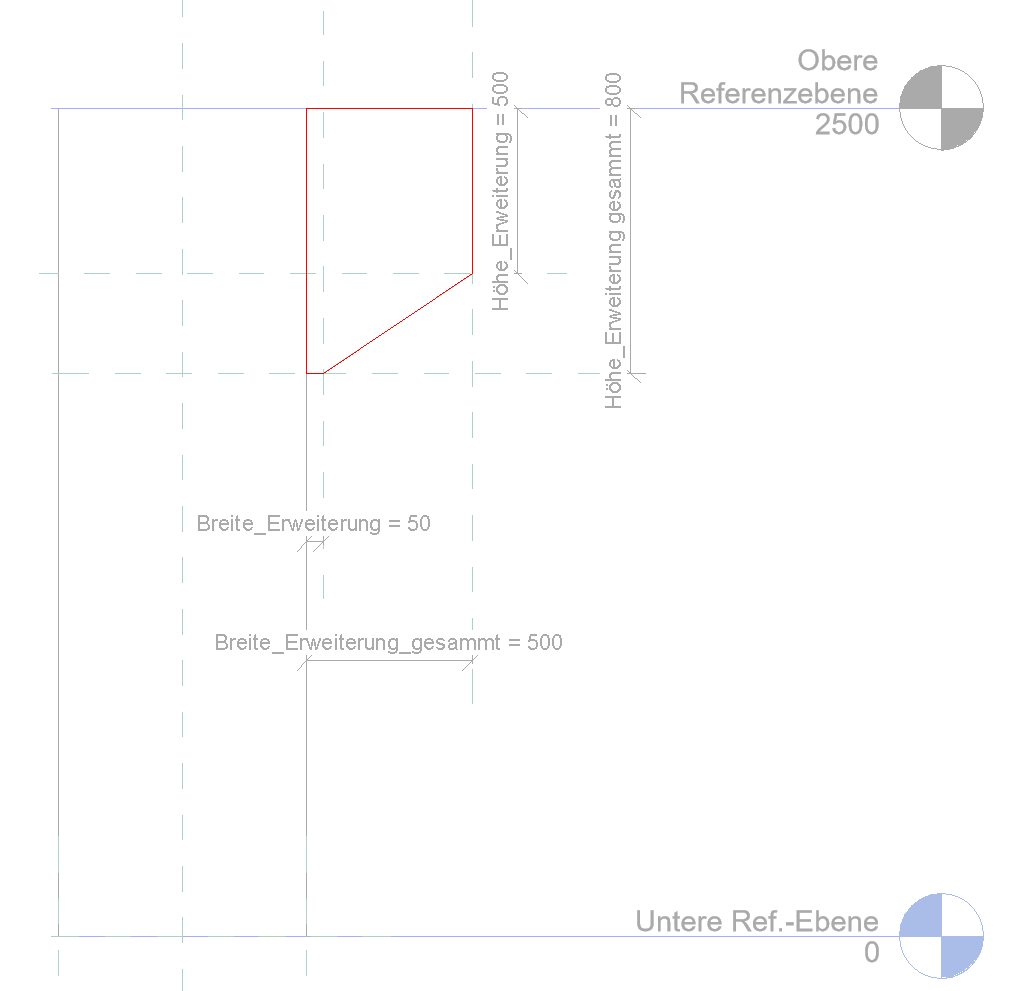

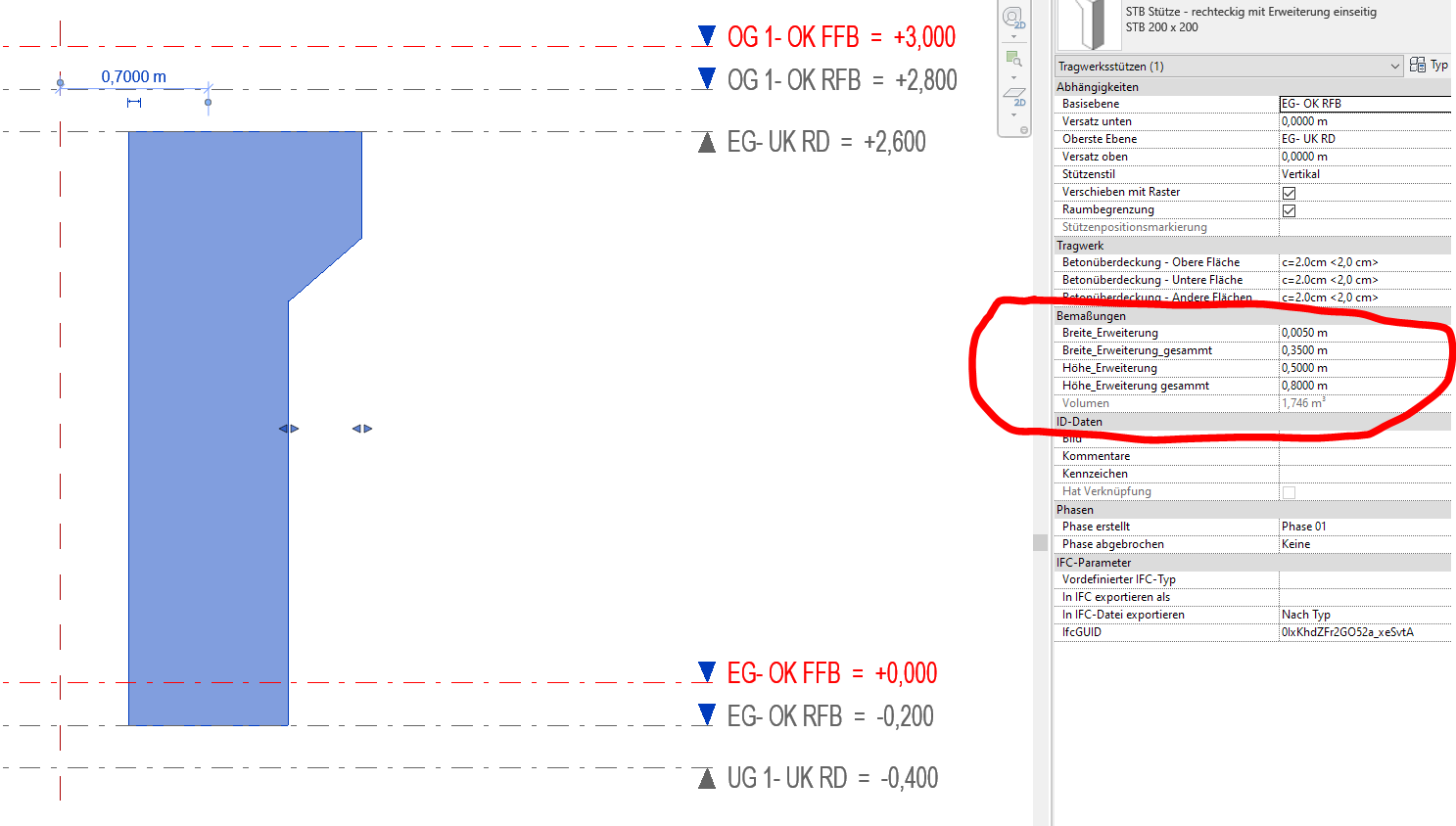

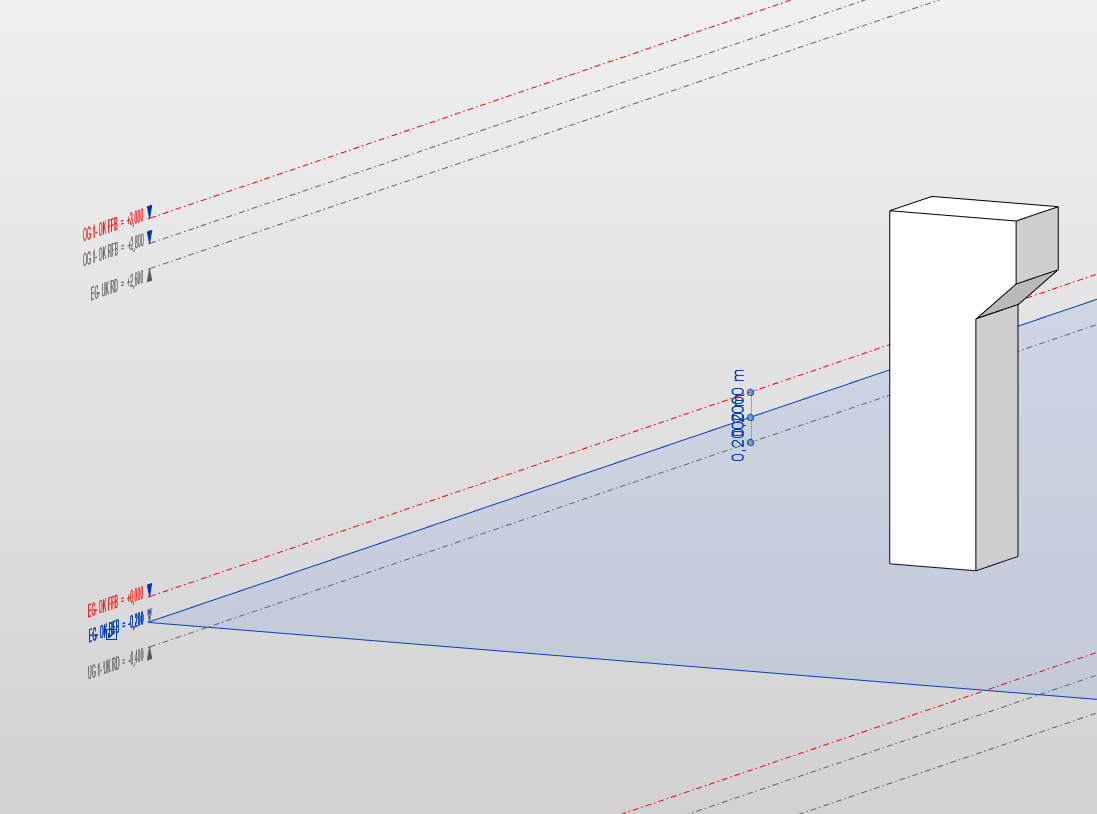

Im Anhang Screenshots, Familie im nächsten Beitrag (Revit 2023).

Gruß, Bernhard

------------------
~~MÜSSTE~~ ~~SOLLTE~~ ~~KÖNNTE~~ ~~WÜRDE~~ ~~HÄTTE~~ MACHEN !
