Habe eine Wandansicht (Disziplin: Tragwerk) erstellt. Auf der Rückseite der Wand bedindet sich ein Wandschlitz. In der Ansicht möchte ich nun diesen Schlitz als gestrichelte Linie sehen. Kann ich dies einstellen?

(Habe Revit Archit. 2012)

------------------
Grüßle
Gregi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Gregi,

kann es gerade nicht testen müsste aber mE so gehen:
Ansicht>Unsichtbare Linien anzeigen>Wand wählen -> wird durchsichtig, Wandschlitz wählen -> wird gestrichelt

------------------
Gruß
Heiko

"Der Kopf ist rund, damit das Denken die Richtung ändern kann" - Francis-Marie Martinez Picabia

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bei einer anwenderfreundlichen Oberfläche müsste das Problem nach Punkt 2 erledigt sein. Wozu verlangt REVIT noch die Punkte 3 bis 5? Ich finde das ungemein störend. Oder ist das für den Fall gedacht, dass man den Wandschlitz an der Hinterseite in der einen Wand sehen will und in der anderen nicht?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Heiko,

funktioniert schon mal, vielen Dank! Jetzt wird die Linie als durchgezogenen Linie dargestellt. Würde gerne eine gestrichelte sehen. Vermute, dass kann man über die Objektstile einstellen. Habe da schon einige durchprobiert, aber nichts hat sich getan?

------------------
Grüßle
Gregi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

da mir diese Funktion bisher noch nicht bekannt war, habe ich sie gleich an einem kleinen Beispiel ausprobiert:
Eine freistehende Wandscheibe erhält auf der Rückseite zwei kurze Wände (wie Pfeilervorlagen).
Wenn ich dann den Befehl "unsichtabre Linien anzeigen" auswähle und die Wandscheibe anklicke wird diese blau dargestellt und die Wandpfeiler dahinter werden sichtbar, ich kann diese dann aber nicht auswählen (ZWEITE Auswahl). Wenn die Wandpfeiler über oder unter der Wand "hervorschauen" kann ich sie problemlos auswählen und anschließend werden sie auch wie gewünscht dargestellt.
Warum funktioniert es nicht bei gleicher Wandhöhe?

Gruß bs

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von abeb:
................
Warum funktioniert es nicht bei gleicher Wandhöhe?

Gruß bs


---

Hola,

wer sagt das? Du musst die wichtigste Taste in Revit für die Auswahl benutzen TAB, dann passt das.

TAB AUSWAHL

------------------
Saludo niku y carlos

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hola Carlos,

Danke für die Antwort! Der TAB-Befehl ist mir natürlich bereits bekannt und ich hatte ihn auch schon (erfolglos) ausprobiert.
Ich habe es auf Deinen Hinweis nochmal versucht und jetzt klappt es.
(allerdings nur, wenn man mit der Maus auf die verdeckende Wand fährt, an den Aussenkanten des verdeckten Pfeilers tut sich nachwievor auch mit TAB nichts...)
Dann gleich noch ein Frage hintendran, die zwar etwas vom Wandschlitz abweicht, aber noch das Anzeigen verdeckter Elemente betrifft:
Ich wollte diese Funktion auch bei einer  zweiläufigen Treppe ausprobieren, wo im Podestschnitt auch der hintere hinaufführende Lauf gestrichelt angezeigt werden soll. Allerdings sind verdeckendes und verdecktes Element das selbe, daher habe ich bisher noch nicht mein Ziel erreicht. Ist das machbar? (und wenn ja wie?)

Gruß bs

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nana,

für neue Themen sollten doch eigentlich auch neue Beiträge erstellt werden. Wie auch immer, bei der Treppe kommt man imho mit "Unsichtbare Linien anzeigen" nicht zum Ziel, da es sich hierbei nur um ein Objekt handelt (was sich selbst verdeckt).

Eine Alternative wäre kurzzeitig auf Drahtmodell zu wechseln, um dann mittels Liniengrafik-Werkzeug (auf der Ändern-Registerkarte) die gewünschten Linien z.B. auf den Linientyp <Verdeckt> zu stellen. Diese Linien bleiben dann auch sichtbar wenn man zurück in "Verdeckte Linie" wechselt.

sayonara
Torsten
ACAD-Systemhaus Bremen

------------------
Tadle nicht den Fluss, wenn Du ins Wasser fällst.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von abeb:
H
(allerdings nur, wenn man mit der Maus auf die verdeckende Wand fährt, an den Aussenkanten des verdeckten Pfeilers tut sich nachwievor auch mit TAB nichts...)

Gruß bs


---

Buenas,

Du sollst ja auch nicht irgendeine Kante wählen, sondern wie im capture gezeigt die UK (Basisebene) des Pfeilers/Vorsprungs/Vorlage

------------------
Saludo niku y carlos

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Weiß denn niemand, wie bzw. wo man den Strichelungtypen einstellen kann.

Zur Widerholung: Meine verdeckten Linien werden als Kompakte Linie gezeichnet, möchte diese aber gestrichelt haben???

EDIT:
Muß mich korrigieren....das "Unsichtbare Linien Anzeigen" hat wohl doch nicht funktioniert. Es wurde nur dargestellt, weil ich die Wände auf Ghostflächen gestellt habe. Man ist das ein Umstand, diese Sichtbarkeiten einzustellen.....HILFE

------------------
Grüßle
Gregi

[Diese Nachricht wurde von Gregi am 08. Mrz. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hola,

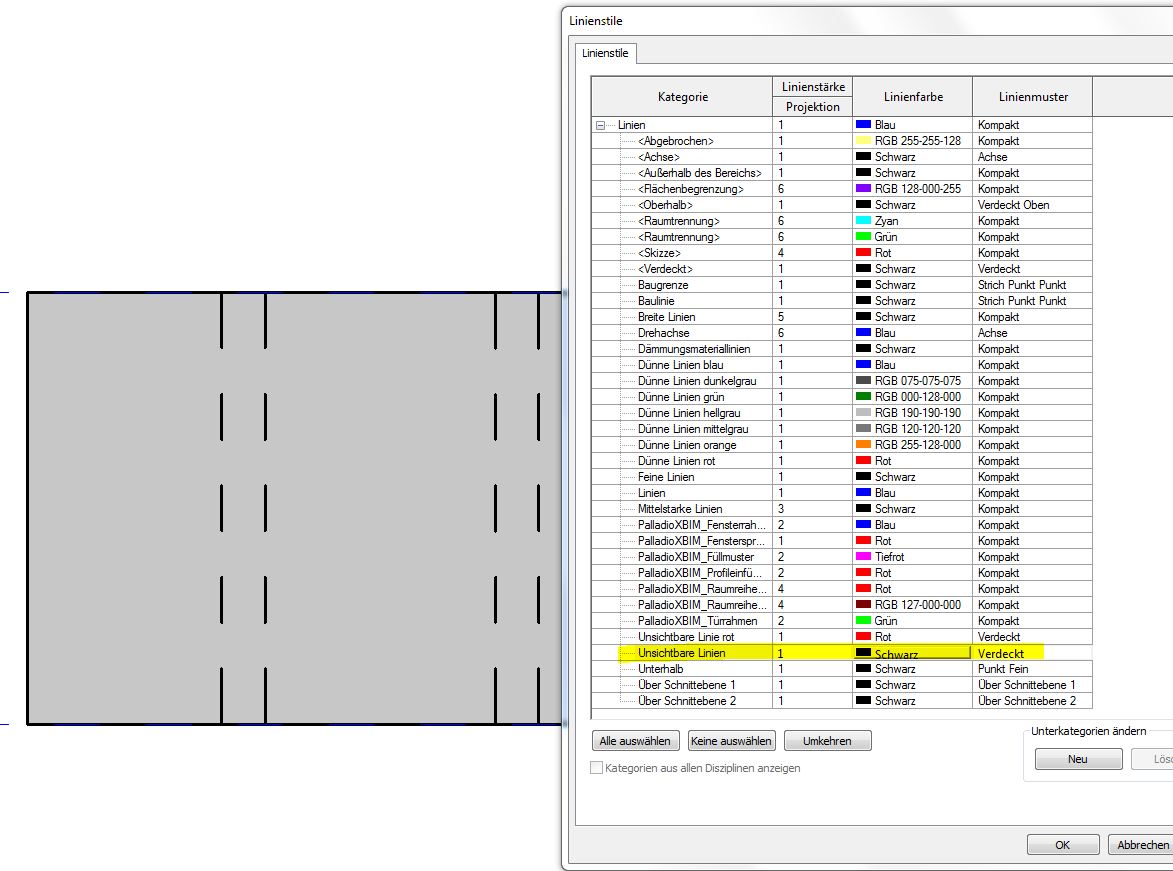

unsichtbare Linien stehen von Haus aus auf verdeckt, also gestrichelt. Möchten man die Linienstile überarbeiten geht man in die > Verwaltung > Weitere Einstellungen > Linienstile und passt diese an. Wenn Du das capture oben befolgst, dann klappt es sofort.

------------------
Saludo niku y carlos

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich glaube mit dem Wandschlitz und "Unsichtbare Linien anzeigen" klappt es nicht, da der Wandschlitz gar keine eigene Geometrie sondern nur einen Abzugskörper enthält.

Abhilfe können hier symbolische Linien in der Wandschlitzfamilie (auf der Platzierungsseite mit Referenzebene Tiefe als Arbeitsebene)schaffen, dann klappt's auch mit dem "Unsichtbare Linien anzeigen". Oder aber man nimmt alternativ auch hier "Liniengrafik" von der Ändern-Registerkarte.

sayonara
Torsten
ACAD-Systemhaus Bremen

------------------
Tadle nicht den Fluss, wenn Du ins Wasser fällst.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mit der Liniengrafik Option bekomme ich zufriedenstellende Ergebnisse. Aber schade bis ärgerlich, das Revit verdeckte Linien nicht grundsätzlich selber erkennen und entsprechend darstellen kann!

Danke Euch Allen, für die Anregungen und Hilfen!!!!

------------------
Grüßle
Gregi
