Ich habe folgendes Problem.

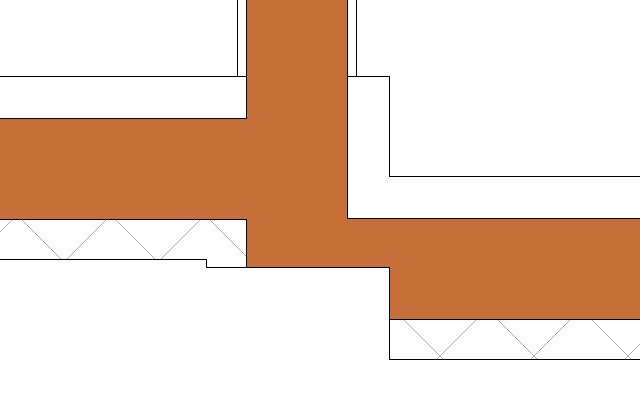

Wenn ich mehrschichtige Wand mit Aussenisolierung zeichne, die einene Rücksprung haben und an der noch eine Innenwand angrenzt, wird dies nicht richtig verschnitten. Auch das bearbeiten der Wandverbindungen bringt nichts bzw. macht das Ganze nur schlimmer. Zudem wird bei jedem Neuaufbau des Modells das Problem immer wieder neu und in irgend einer neuen Konstellation dargestellt :-(
Meine Vermutung ist, das dieses Problem nur dann auftritt, wenn der Rücksprung kleiner ist als die Wandstärke (Wandstärke = 27,5; Rücksprung 28 cm dann funktionierts, Rücksprung = 27 dann gibs Probleme!)
Hoffentlich kann mir jemand einen Rat geben, da ich dieses Problem bei mehreren Projekten habe!

PS: Moch ein kleiner Anhang: Habe das ganze auch schon mal mit "Schnittprofil bearbeiten" versucht zu lösen, funktioniert aber nur bedingt bis zum nächsten öffnen!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi Stefan und Willkommen im Forum,

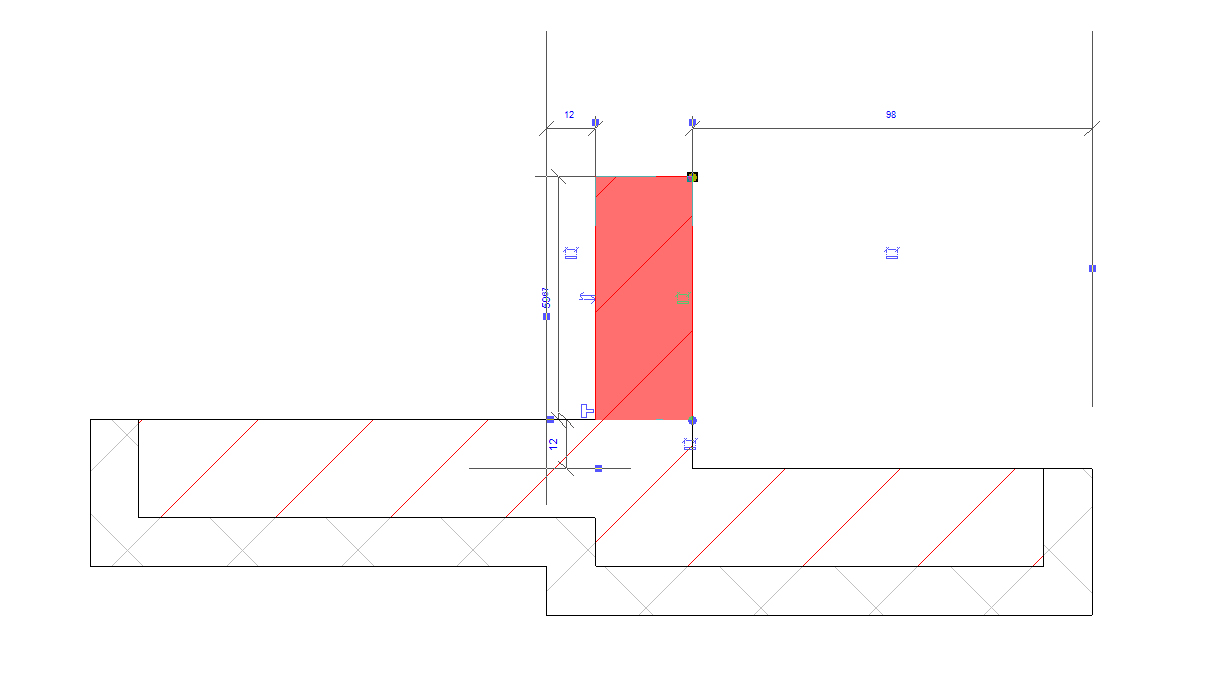

die Tiefe des Versprunges ist egal, Innenwand markieren > Wandende (blauer Punkt) am unteren Ende rechtsklicken > Verbindung nicht zulassen > per Schieben oder Ausrichten mit der Aussenwand abgleichen. Das war es.
Bei mir tritt es allerdings auch gar nicht auf, das Problem.

Gruß niku

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke für die rasche Antwort.

Werd ich gleich mal probieren.

Wenn das hier wirklich so flink geht, werd ich schon öfters was zum knobeln reinschreiben ;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Stefan,

ich knobele gerne, flink sind wir hier i.d.R. auch, allerdings ist es an Dir, Dich adäquat mit Revit auseinanderzusetzen und nicht jeden (man/Frau möge mir verzeihen) Fliegenschiss hier zu posten, ohne vorher gesucht und vor allem die Übungslektionen bis zum Ende durchgemacht zu haben.

Bonsoir niku

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

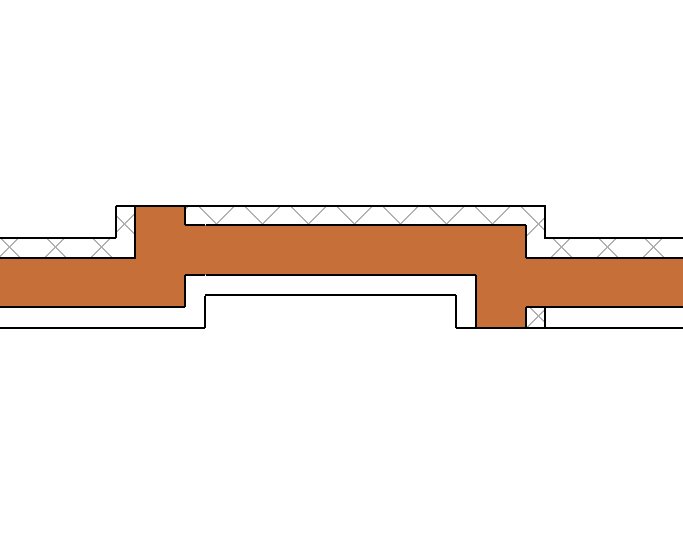

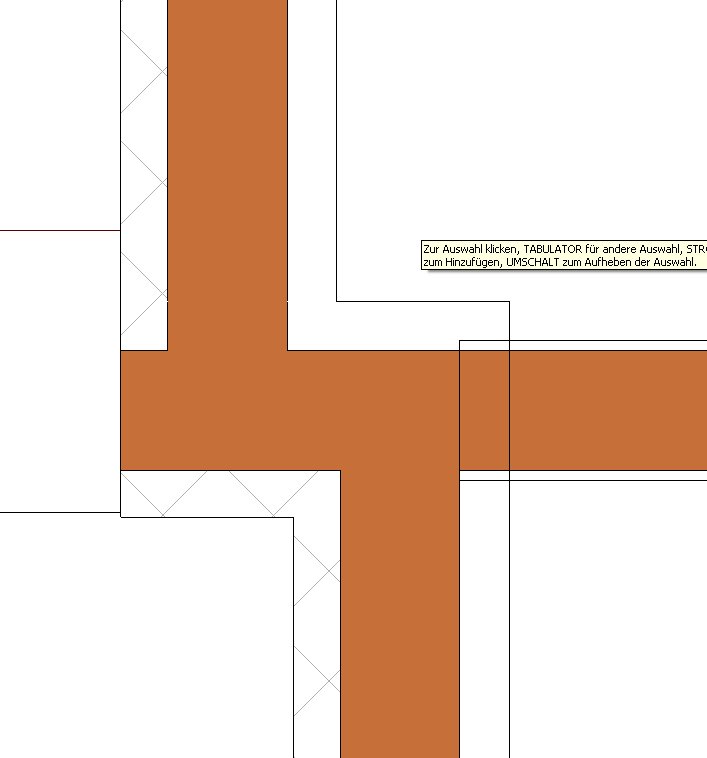

001.jpg 002.jpg

Ja danke niku, dann gib ich dir gleich was zum knobeln!

Habe deinen Vorschlag von gestern ausprobiert, bin schon einen Schritt weiter, aber leider noch nit ganz am Ziel ;-)
Das mit der Innenwandverbindung funktioniert soweit, wenn ich den Abschluss der Gipskartonwand deaktiviere schon recht gut, allerdings bekomm ich die Linien zwischen Innenwand und Aussenwand nicht sauber weg (habs mit Liniengrafik probliert!). Das Problem meines erachtens ist das kurze Stück.
Das größere Problem ist aber das die kernschichten keine Ecken bilden, und somit auch die Aussenisolierung plötzlich in der Innenschicht auftaucht!
Kurz was zu den Wänden, vielleicht ist ja dort en Fehler vorhanden:
Aussenwand:
Kernschicht = Tragende Schicht [1]
Aussenisolierung = Nichttragende Schicht 1 [4]
Innenisolierung = Nichttragende Schicht 2 [5]

Innenwand:
Kernschicht = Tragende Schicht [1]
Gibskarton = Nichttragende Schicht 2 [5]

Danke für die rasche Antwort und gutes Knobeln ;-)

Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Loesung.jpg Loesung3D.jpg

Hallo an Alle.

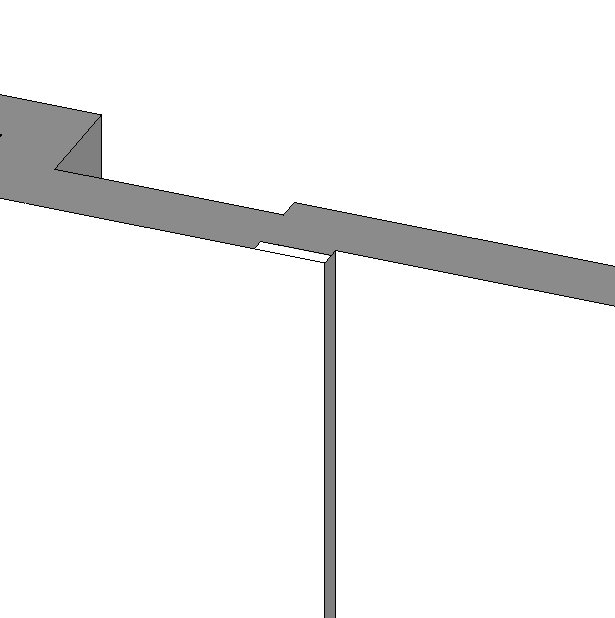

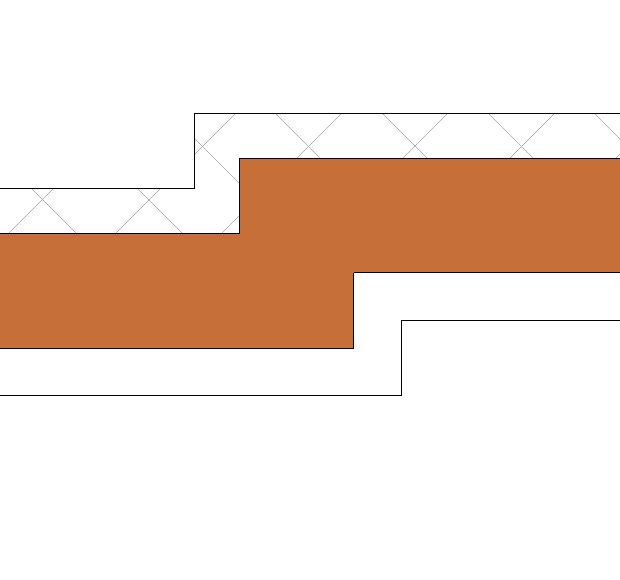

Ich habe jetzt etwas herumprobiert un bin dann schlussendlich zu dieser Lösung gekommen. Ist noch nicht die sauberste, aber ich kann damit gut leben ;-)

Ich habe nun das kleine Mauerstück erstellt und den äußeren Punkt mit "RM -> Ende ziehen" bis zur Aussenkante des tragenden Kerns ausgerichtet.
Des weiteren habe ich mit "RM -> Verbindung nicht zulassen" die Verbindung mit anderern und vor allem neuen Wandteilen unterbunden.
Jetzt habe ich einen neuen Wandstil erstellt, der nur die Aussenisolierung beinhaltet (Nichttragende Schicht 1 [4]).
Das fehlende Stück nachgezeichnet, Geometrien verbunden und schon passts halbwegs!
Kleiner Wermutstropfen: Im 3D ist bleibt es noch sichtbar, was mich aber nicht stört, da dies normalerweise vom Dach verdeckt ist! Vielleicht kennt ja jemand dafür noch eine Lösung, damits 100% perfikt ist.

Grüße an die Revit-Gemeinde
Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

wand01.jpg wand_3d.jpg

Hi Stefan,

die Dämmung bildet eine "Ecke" aus , sofern Du Abschluss aktiviert hast und mitgeteilt hast, wann sich diese Schicht so zu verhalten hat.

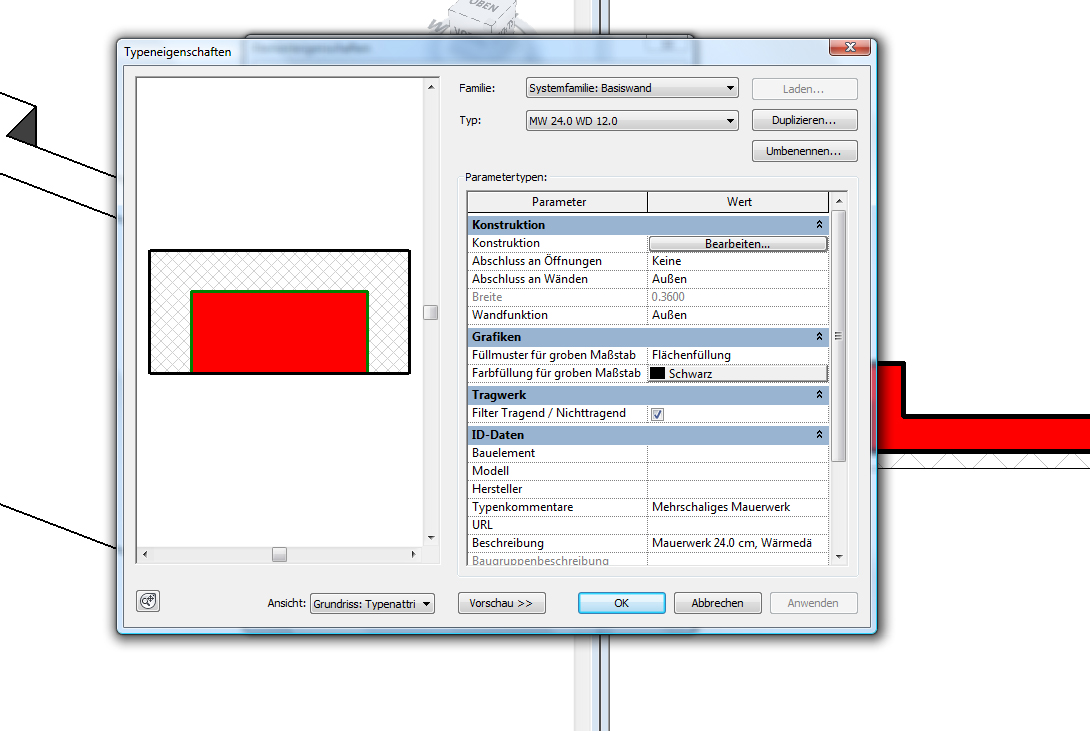

Wand editieren > Abschluss aktivieren > verhalten an Öffnugen und Wänden einstellen.
Dein workaround in allen Ehren, ist aber überflüssig.
Stutzen ist ein nütlicher Befehl, damit solltest Du (sofern v.g. korrekt eingestellt ist) die Ecke auch sauber ausbilden können.

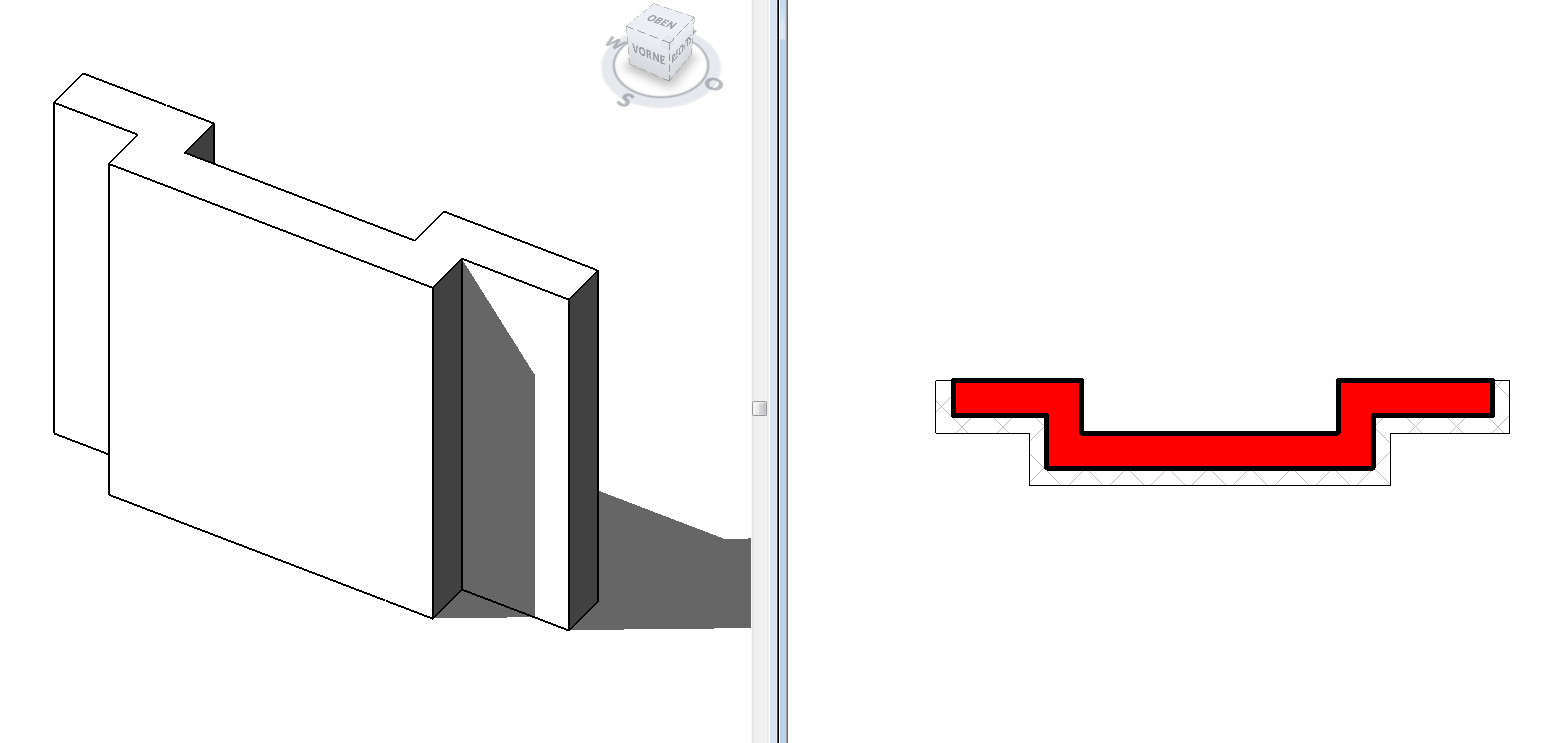

3d ist sauber siehe screenie.

Gruß niku

Und ich sollte mir angewöhnen langsamer zu tippen, damit die Orthografie (-phie) wieder sitzt.

[Diese Nachricht wurde von niku am 14. Feb. 2009 editiert.]
