HAllo,

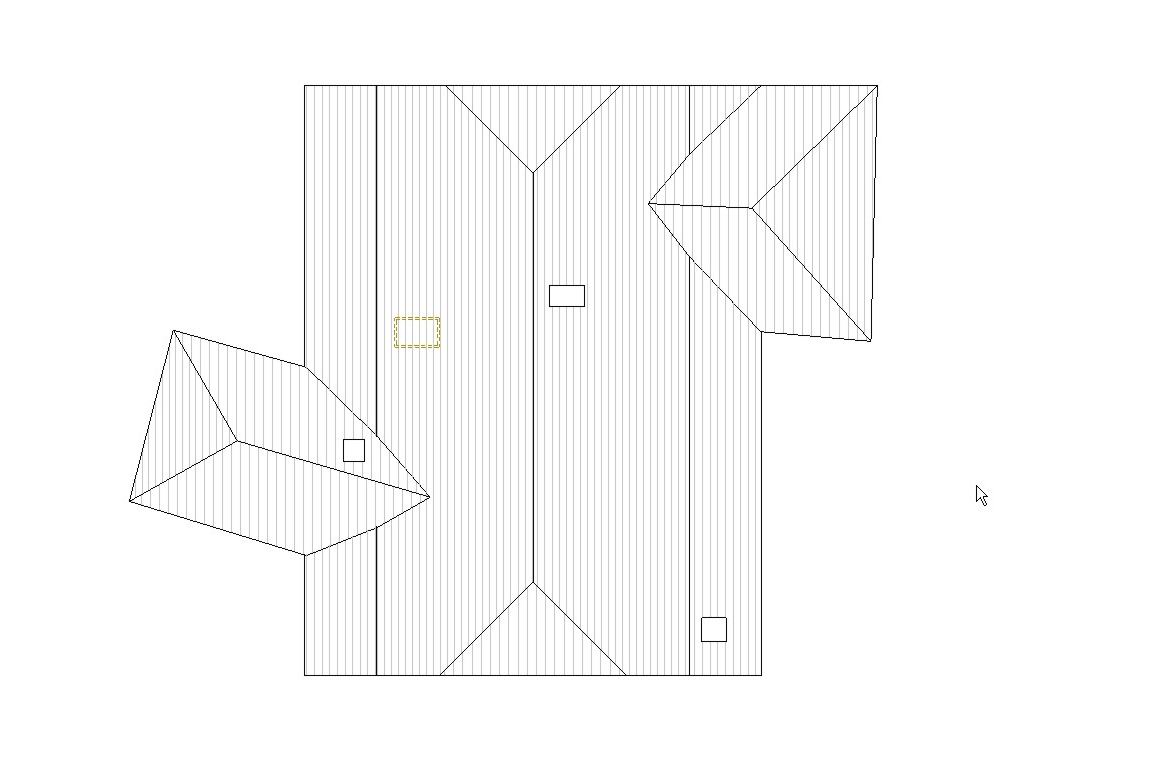

habe Problem mit der Darstellung einer Materialschraffur. Für das Dach wurde eine Materialschraffur festgelegt, die gemäß Falllinien ausgerichtet werden sollte (DAchdraufsicht im Lageplan). Könnte auch manuell erfolgen. Habe einen Versuch gemacht indem ich einfach eine Kopie des Materials mit gedrehter Richtung angelegt habe und diese dann "drübergepinselt". In den Ansichten verändert sich dadurch auch das Erscheinungsbild was nicht gewollt ist (Drehung schraffur nur in entsprechender Ansicht).
Kompliziert erklärt, denke Bild ist selbsterklärend. S
Schöne Grüße und danke für die Hilfe, efge

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

dach1.jpg dach2.jpg

Hallo,

wenn ich das richtig verstehe - " gemäß Falllinien ausgerichtet" - möchtest du die Schraffur NICHT so haben wie auf deinem Bild, sondern jeweils in Richtung der Dachneigung (oder parallel zu den Traufen?).

Egal - beides ist jedenfalls möglich, wichtig ist, dass der Schraffurtyp vom Typ "Modell" ist, und nicht vom Typ "Zeichnen", denn dann richtet sich die Lage der Schraffur nach der Geometrie des zu schraffierenden (Modell-)Bauteils. Außerdem gibt man hier "reale" Einheiten an, wie es für Oberflächenmuster üblich ist, und nicht einen abstrahierten Wert, wie die Schraffur maßsstabsunbahängig auf dem Papier dargestellt werden soll.

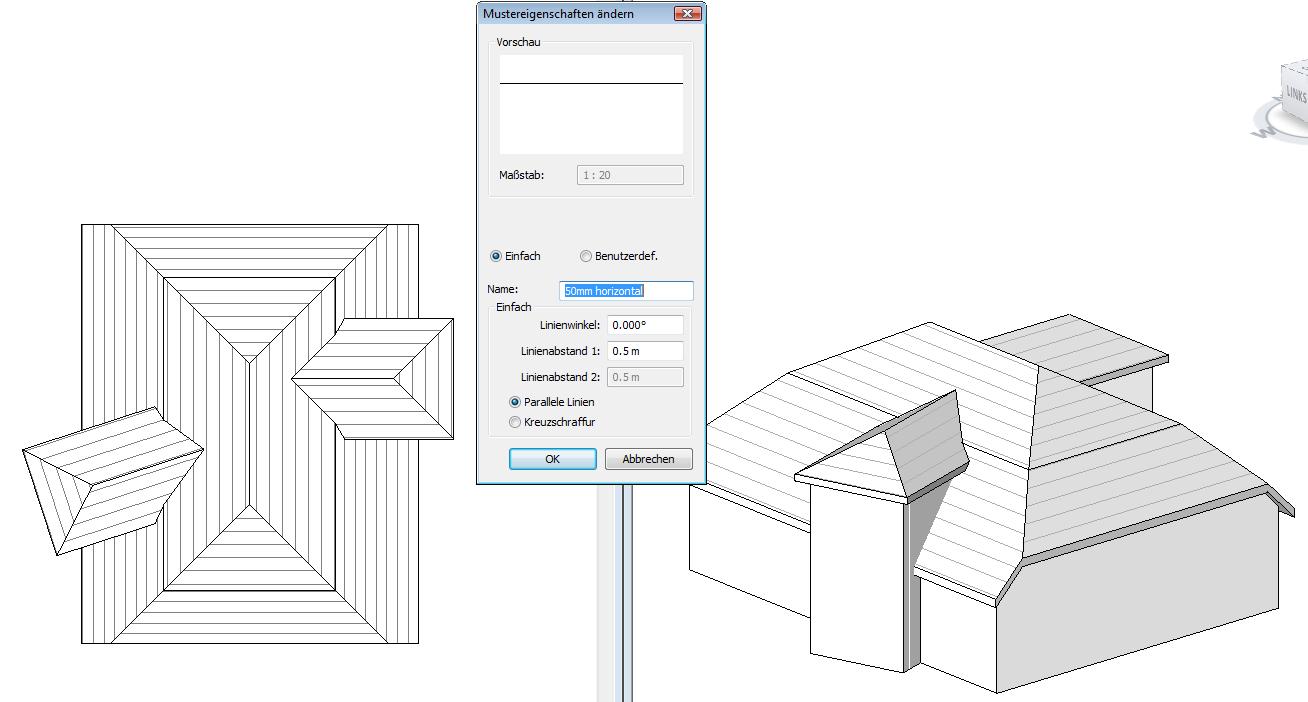

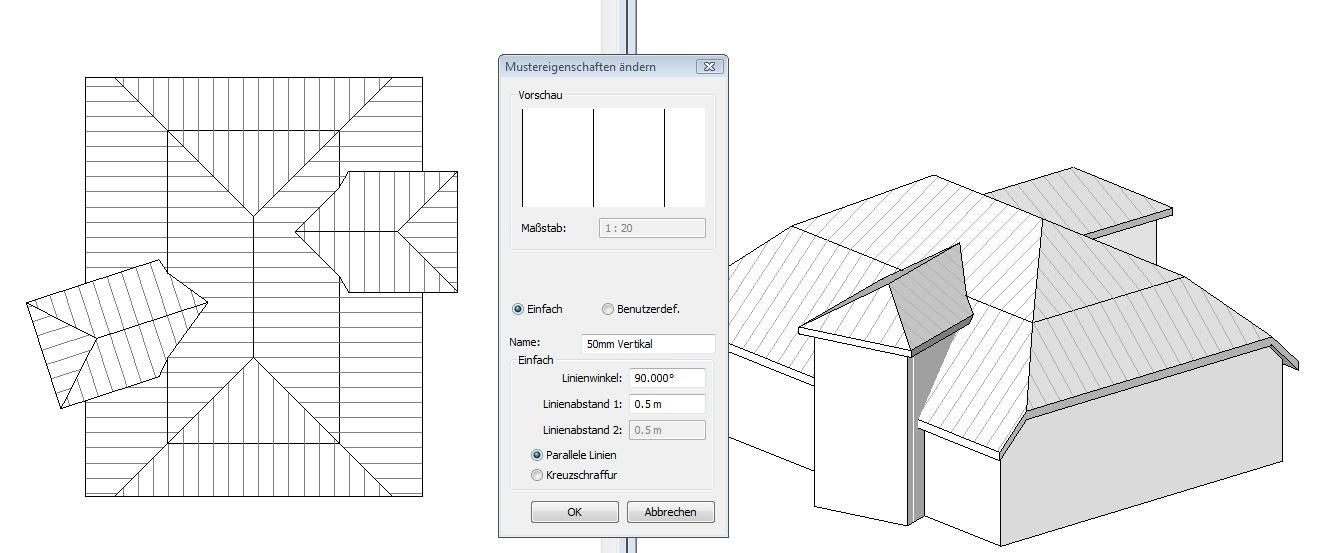

Ich denke, die beiden Screenshots erklären es, oder?

------------------
Grüße aus Darmstadt

Lars Geis
axial architektur

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kleiner Nachtrag:

die "Modell-Schraffuren" lassen sich mit dem Ausrichten-Befehl auch sehr gut an den gewünschten Kanten plazieren ...

------------------
Grüße aus Darmstadt

Lars Geis
axial architektur

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Lars,
vielen Dank für die Hilfe! Hat funktioniert!
kleine Frage am Rande: der Ausrichten-Befehl lässt nur ein paralleles Versetzen der Schraffur zu (in meinem Fall auch völlig ausreichend), ist ein Ausrichten in einen beliebigen Winkel oder ein Abdrehen um 90° möglich?

Schöne Grüße, efge

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi efge,

einen beliebigen Winkel kannst Du in den Modellschraffureigenschaften angeben.

niku

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

So wars nicht gemeint. Natürlich kann der Stil direkt in den Eigenschaften für die gesamte Schraffur geändert werden. Wollte wissen, ob in der Zeichnung der Winkel nur für ein Bauteil änderbar ist (zB für Fassadentafeln...)
