Liebe Revitianer,

ich versuche mich gerade an ein wenig Stahlbau und möchte eine Aussteifung über Kreuz in Rahmen aus HEB Trägern zeichnen. Da das nun alles diagonal erfolgt bin ich mir unsicher, wie ich es am sinnvollsten angehe.

Wie würdet Ihr starten ...? Ich brauch keine 1:1 Erklärung, sondern würde nur gerne eure Herangehensweise erfahren.

Vielen Dank vorab. *seiti*

------------------
Arbeite ruhig und gediegen, was nicht fertig wird bleibt liegen!
WinXP, SP2 / ADT2005 / "I love" Revit Arch. 2008

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

efge
Mitglied
Architekt

Schreiben Sie einen Gästebucheintrag für efge

Beiträge: 760
Registriert: 04.09.2002

revit 2013 - autocad (wennŽs sein muss)

erstellt am: 07. Jul. 2008 17:15

<-- editieren / zitieren -->

Unities abgeben:

Nur für seiti

? Extrusionskörper mit Pfad ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lars Geis
Mitglied
Architekt

Senden Sie eine Private Message an Lars Geis

Schreiben Sie einen Gästebucheintrag für Lars Geis

Beiträge: 346
Registriert: 21.03.2003

Revit Architecture 2015 @ Windows 8.1, Intel Core i7 Q740 1.73 GHz, 8.00 GB RAM, nVidia GeForce GT 330 M 2.00 GB

erstellt am: 07. Jul. 2008 17:41

<-- editieren / zitieren -->

Unities abgeben:

Nur für seiti

Hallo,

1. Möglichkeit: komplett über Tragwerke mit der Funktion 3D-Fang (bspw. Hohlprofil laden und in 3D-Ansicht diagonal verlegen). Hier ist allerdings der Fang des richtigen Punktes ziemlich tricky

2. Möglichkeit: eine eigene parametrische Familie mit der Aussteifung als Kreuz erzeugen, Länge und Breite mit (Exemplar-)Parametern versehen und dann auf die richtige Größe im Projekt "ziehen" (Ausrichten o.ä.)

------------------
Grüße aus Darmstadt

Lars Geis
ABCOM GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MHiermer
Mitglied
Revit Freelancer

Senden Sie eine Private Message an MHiermer

Schreiben Sie einen Gästebucheintrag für MHiermer

Beiträge: 859
Registriert: 26.01.2006

Win7 64
Revit 2020

erstellt am: 08. Jul. 2008 20:16

<-- editieren / zitieren -->

Unities abgeben:

Nur für seiti

Servus,

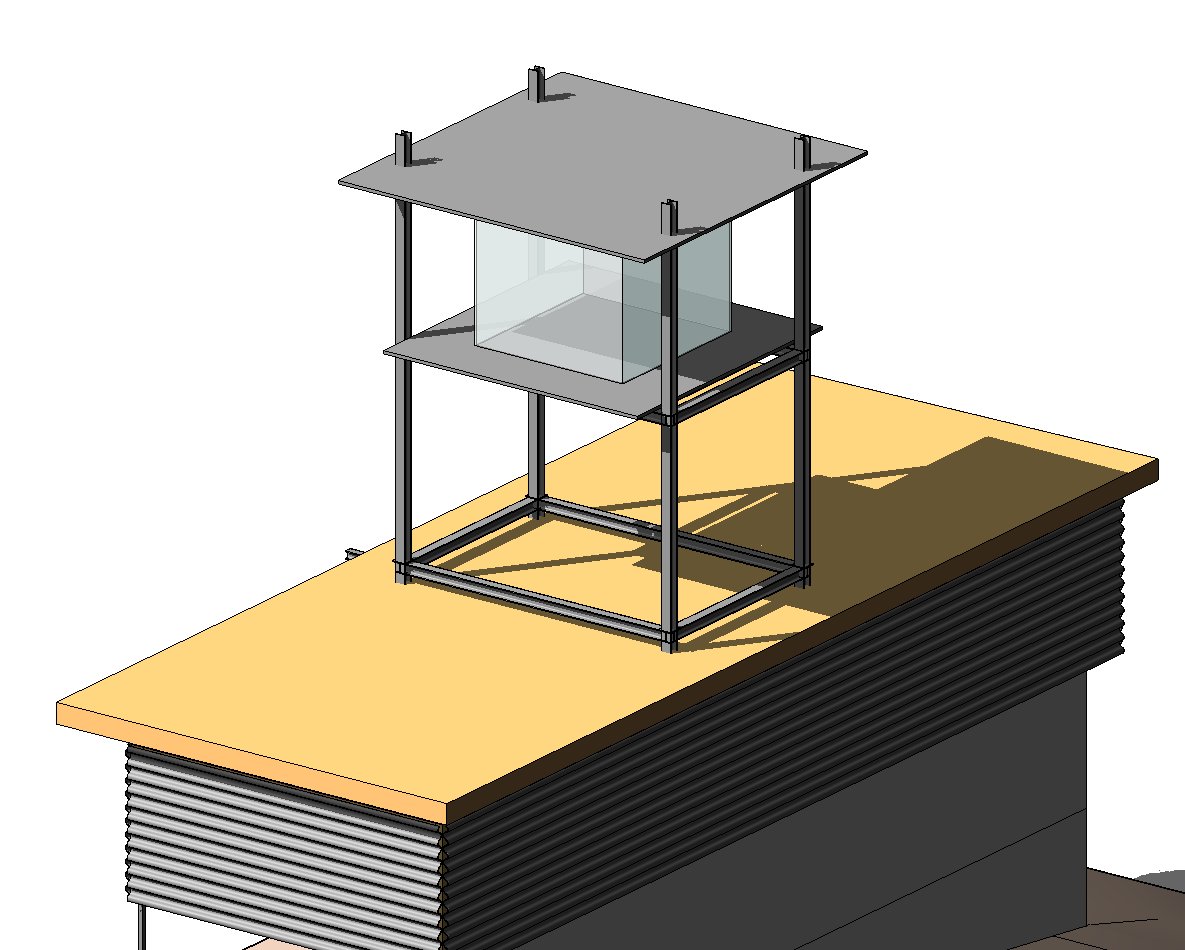

wenn Du die Funktion "Träger" dafür verwendest, kannst Du bequem in der Optionsleiste die Ober- und Unterkanten von Beginn/Ende des Trägers angeben und das "Punktefangen" hat ein Ende...

Viele Grüße

Max

PS: Da kann ich den Lars auch mal toppen haha . Wir sollten hier im Brett mal extra-Unities für die schönste Lösung einführen...
