Autor Thema:   Blech- Pyramide (2540 mal gelesen)
sasic
Mitglied
Konstrukteur

Sehen Sie sich das Profil von sasic an!   Senden Sie eine Private Message an sasic  Schreiben Sie einen Gästebucheintrag für sasic

Beiträge: 2
Registriert: 11.12.2009

erstellt am: 11. Dez. 2009 17:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo SE- Profis,

Ich möchte gerne eine Blech- Pyramidenstumpf zeichnen, wobei 2 Seiten links und rechts eine Lasche zur Befestigung haben sollen und 2 Seiten nicht (die Teile werden dann miteinander vernietet).

Tja, einfacher gesagt als getan. Ich bekomme es nicht hin. Hat wer einen guten Tip, wie ich anfangen soll ?
Danke für eure Antwort

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

pablo
Mitglied
Techniker


Sehen Sie sich das Profil von pablo an!   Senden Sie eine Private Message an pablo  Schreiben Sie einen Gästebucheintrag für pablo

Beiträge: 429
Registriert: 23.01.2002

Win7
Office 2010
ST6 64bit

erstellt am: 11. Dez. 2009 18:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sasic 10 Unities + Antwort hilfreich


Pyramidenstumpf.psm.txt


Viel Spass beim Biegen.

V20 SP12 (.txt aus Dateinamen entfernen)

pablo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

N.Lesch
Ehrenmitglied V.I.P. h.c.
Dipl. Ing.


Sehen Sie sich das Profil von N.Lesch an!   Senden Sie eine Private Message an N.Lesch  Schreiben Sie einen Gästebucheintrag für N.Lesch

Beiträge: 4746
Registriert: 05.12.2005

V 20

erstellt am: 11. Dez. 2009 18:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sasic 10 Unities + Antwort hilfreich

Bei den Lernprogrammen gibt es sicher auch eins um Blech zu biegen.

------------------
Klaus           Solid Edge V 20 SP15

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Markus Gras
Moderator
Solid Edge AE


Sehen Sie sich das Profil von Markus Gras an!   Senden Sie eine Private Message an Markus Gras  Schreiben Sie einen Gästebucheintrag für Markus Gras

Beiträge: 4477
Registriert: 20.07.2000

Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.

erstellt am: 11. Dez. 2009 20:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sasic 10 Unities + Antwort hilfreich

Hallo sasic,

öffne ein leeres PSM und schalte mit Wechseln zu Part in die Partumgebung, modelliere den Pyramidenstumpf oder einen Teil davon als massiven Klotz. Evtl. zuerst einen Quader und dann mit Formschrägen zwei Pyramidenseiten neigen. Die Wandstärke bringst Du dann mit dem Dünnwandbefehl rein, offene Flächen sind alle die die es gar nicht gibt also oben, unten und evtl. 2 Seiten (die senkrechten). Nachdem Du mit Wechseln zu Sheet Metal wieder in der Blechumgebung bist, lässt Du das ganze einfach In Blech umwandeln, um die Biegeradien kümmert sich Solid Edge dabei alleine.
Das schwierige bei Pyramiden ist den Winkel zwischen zwei Pyramidenseiten zu bestimmen, also der Biegewinkel. Auf diesem Weg umgehst Du diesen Winkel elegant, da er sich beim schrägstellen der Seitenflächen gegenüber der Grundfläche, von alleine ergibt.

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

FoSt
Mitglied
Maschinenbaumechaniker


Sehen Sie sich das Profil von FoSt an!   Senden Sie eine Private Message an FoSt  Schreiben Sie einen Gästebucheintrag für FoSt

Beiträge: 48
Registriert: 12.12.2008

Solid Edge V20
WinXP-pro

erstellt am: 14. Dez. 2009 13:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sasic 10 Unities + Antwort hilfreich

Hallo Pablo.

Ich lese hier im Forum immer mit und bin so auf Deine Blechpyramide gestoßen.

Was mir gut gefällt sind die verschiedenen Farben für die einzelnen Blechsegmente (Schnittkante, Biegungen, ....)
Wie kann man das einstellen?

Danke für die Antwort.

Grüße aus dem Allgäu, Stephan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kmw
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von kmw an!   Senden Sie eine Private Message an kmw  Schreiben Sie einen Gästebucheintrag für kmw

Beiträge: 4110
Registriert: 26.02.2002

Wer lesen kann, versteht was er liest, und danach handelt ist anderen gegenüber klar im Vorteil.
Intel® Core i9-9900 @ 8x 5.0GHz,64GB DDR4-RAM 3200MHz,nVidia GeForce RTX 2080, MS Windows 10 64Bit, Solid Edge Premium Version 219.00.08.004 x64, German (ST19MP3).
M$ Surface Book, i7-6600@2.81 Ghz, 16Gb, 512 SSD, Win10 creators upd.
xiaomi Redme Note 4, Lineage OS Android 8.1.0 mit SE-Mobile Viewer ;)

erstellt am: 14. Dez. 2009 14:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sasic 10 Unities + Antwort hilfreich

Färben kannst du das Teil mit Format - Teil färben - Formelement.
Die RAl Farben erzeugst du mit Format - Formatvorlage - Teilfläche - neu - Teilflächen..
hier dann die RGB Werte ändern.

Eine Zuordnung der RAL zu RGB Werte findest du auf der inoffiziellen Hilfeseite von Solid Edge: http://solidedge.cad.de/download/dokumente/RAL_RGB_Farbkarte.xls

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

pablo
Mitglied
Techniker


Sehen Sie sich das Profil von pablo an!   Senden Sie eine Private Message an pablo  Schreiben Sie einen Gästebucheintrag für pablo

Beiträge: 429
Registriert: 23.01.2002

Win7
Office 2010
ST6 64bit

erstellt am: 14. Dez. 2009 14:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sasic 10 Unities + Antwort hilfreich




Servus Stephan,

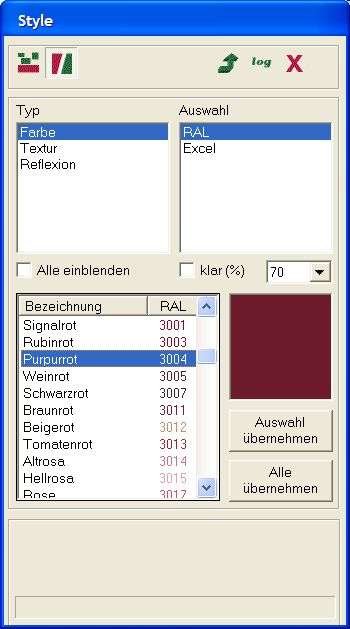

mit einem Eigenbautool namens Style, es liest Farben und Texturen aus einer Datenbank und stellt sie bei ausgewählten Teilen (asm), Formelementen oder Flächen ein.
(so wie kmw es beschreibt ist es leider sehr mühsam und welche Farbe das jeweilige Formelement aktuell hat, darüber hüllt sich SE in Schweigen).

pablo


[Diese Nachricht wurde von pablo am 14. Dez. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kmw
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von kmw an!   Senden Sie eine Private Message an kmw  Schreiben Sie einen Gästebucheintrag für kmw

Beiträge: 4110
Registriert: 26.02.2002

Wer lesen kann, versteht was er liest, und danach handelt ist anderen gegenüber klar im Vorteil.
Intel® Core i9-9900 @ 8x 5.0GHz,64GB DDR4-RAM 3200MHz,nVidia GeForce RTX 2080, MS Windows 10 64Bit, Solid Edge Premium Version 219.00.08.004 x64, German (ST19MP3).
M$ Surface Book, i7-6600@2.81 Ghz, 16Gb, 512 SSD, Win10 creators upd.
xiaomi Redme Note 4, Lineage OS Android 8.1.0 mit SE-Mobile Viewer ;)

erstellt am: 14. Dez. 2009 15:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sasic 10 Unities + Antwort hilfreich

Das ist ein nettes Tool, kann ich das auch haben ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sasic
Mitglied
Konstrukteur

Sehen Sie sich das Profil von sasic an!   Senden Sie eine Private Message an sasic  Schreiben Sie einen Gästebucheintrag für sasic

Beiträge: 2
Registriert: 11.12.2009

erstellt am: 14. Dez. 2009 18:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Vielen Dank für eure Antwort, aber eine Lösung ist (leider)nicht dabei.
Ich möchte nämlich einen Dunstabzug (etwas größer) und da würde eine Abwicklung eines Pyramidenstupmfes zu gross sein. Darum muss mein Pyramidstumpf auf 4 Teilen bestehen, die ich dann miteinander verbinde.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

pablo
Mitglied
Techniker


Sehen Sie sich das Profil von pablo an!   Senden Sie eine Private Message an pablo  Schreiben Sie einen Gästebucheintrag für pablo

Beiträge: 429
Registriert: 23.01.2002

Win7
Office 2010
ST6 64bit

erstellt am: 14. Dez. 2009 23:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sasic 10 Unities + Antwort hilfreich


Pyramidenstumpf_geteilt.zip


@sasic
Lässt sich deutlich leichter herstellen.
@kmw
Anfragen bitte über PM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

xedu
Mitglied
Mechanical Engineer


Sehen Sie sich das Profil von xedu an!   Senden Sie eine Private Message an xedu  Schreiben Sie einen Gästebucheintrag für xedu

Beiträge: 20
Registriert: 31.05.2006

I7-950@3.0GHz - 12Gb RAM - SE ST6 mp3

erstellt am: 18. Dez. 2009 09:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sasic 10 Unities + Antwort hilfreich

Pablo Mann,ich glaube, meinen eigenen Augen nicht!.
Das ist einfach erstaunlich, wirklich!
Ich muchte es auch gerne haben
Ich bin sogar bereit, etwas zu zahlen dafur !
