Thema: Zick-Zack-Kontur entlang einer Kurve?! (2798 mal gelesen)
|
Christian Kirsch
Mitglied
Dipl.-Ing. (FH) Maschinenbau (Produktentwicklung/Konstruktion)
   Beiträge: 19
Registriert: 09.01.2004
|
erstellt am: 20. Apr. 2008 21:21  <-- editieren / zitieren -->   Unities abgeben:
Hallo @ all, ich konstruiere zur Zeit ein Bauteil, welches eine geriffelte Oberfläche bekommen soll. Ich habe aber ein Problem, dies zu erstellen. Vielleicht kann mir einer hier helfen.

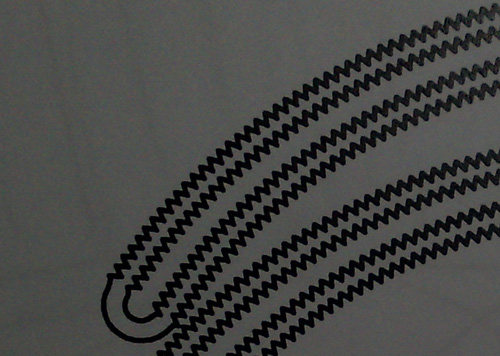

Die Zick-Zack-Linie soll entlang eines Kreisbogens verlaufen. Im Anhang findet ihr ein Bild, wie das aussehen soll (Querschnitt von vorne). Bin total ideenlos, wie ich das umsetzen kann. Viele Grüße, Christian! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Gras
Moderator
Solid Edge AE

Beiträge: 4684
Registriert: 20.07.2000 Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.
|
erstellt am: 21. Apr. 2008 09:51 <-- editieren / zitieren --> Unities abgeben: Nur für Christian Kirsch
Hallo Christian, zunächst würde ich das Bauteil glatt modellieren und nachträglich die Riffelung entweder als Ausprägung auftragen oder als Ausschnitt reinschneiden. Aber nur ein Riffel und dann entweder per Kreismuster von der Stirnseite aus oder wenn es komplexer ist per Muster entlang Kurve kopieren. Keinesfalls alles von Hand zeichen - außer es geht gar nicht anders. ------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kmw
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4391
Registriert: 26.02.2002 Wer lesen kann, versteht was er liest, und danach handelt ist anderen gegenüber klar im Vorteil.
Intel® Core i9-14900k, 64GB DDR5-RAM, nVidia GeForce RTX 4080, MS Windows 11, Solid Edge 2024 SP5, German. ECTR als PLM.
M$ Surface Book, i7-6600@2.81 Ghz, 16Gb, 512 SSD, Win10 creators upd.
Fairphone 4 5G mit Android 11 mit SE-Mobile Viewer ;)
|
erstellt am: 21. Apr. 2008 09:51 <-- editieren / zitieren --> Unities abgeben: Nur für Christian Kirsch
|
Christian Kirsch
Mitglied
Dipl.-Ing. (FH) Maschinenbau (Produktentwicklung/Konstruktion)
Beiträge: 19
Registriert: 09.01.2004
|
erstellt am: 23. Apr. 2008 12:19 <-- editieren / zitieren --> Unities abgeben:

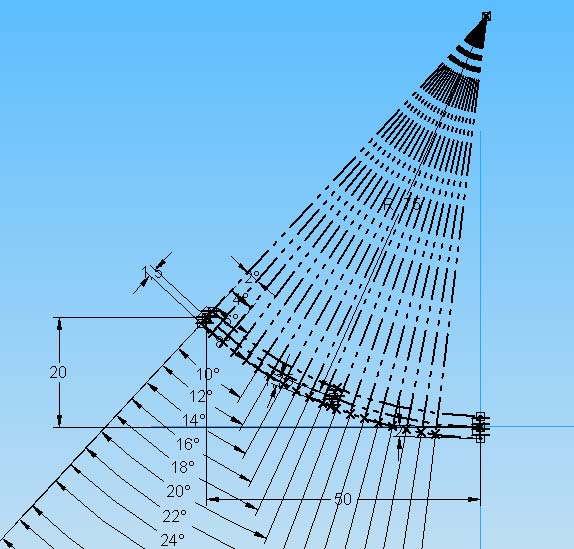

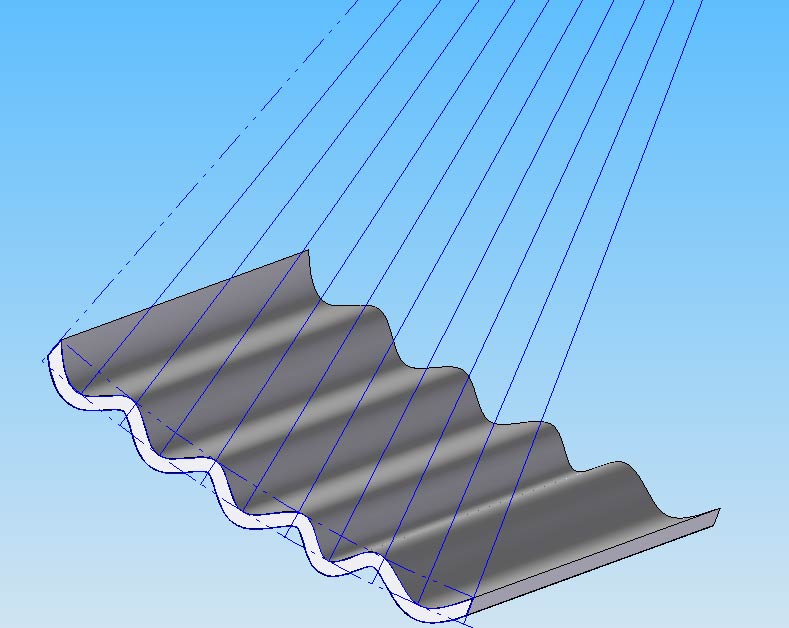

Erstmal Danke für die Antworten!!! Das Erstellen einer "Schwingung"und daraus ein Muster machen hat zwar funktioniert, aber die Übergänge von Schwingung zu Schwingung wurden nicht ganz "sauber". Jetzt habe ich mir eine andere Möglichkeit überlegt;

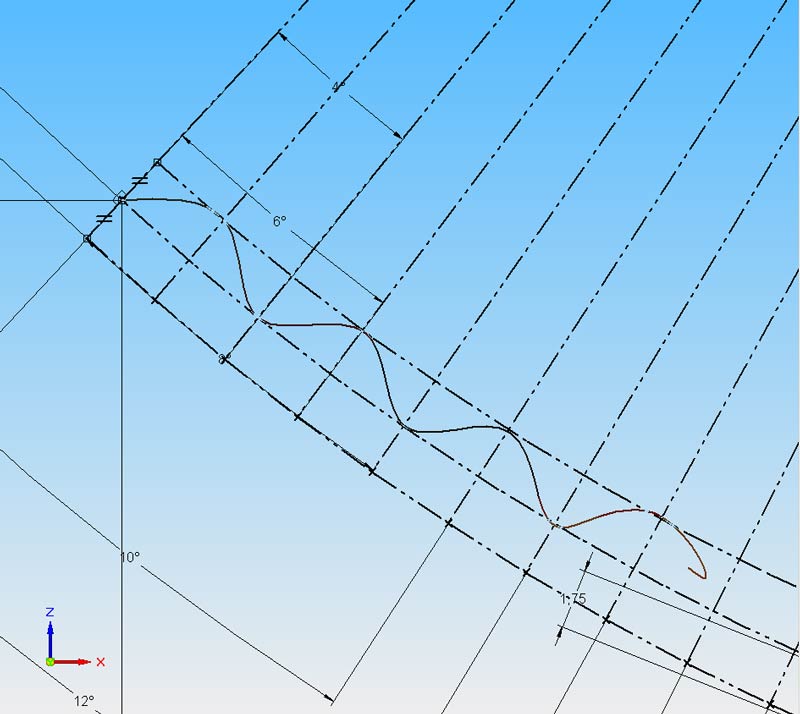

ich habe mir ein Raster aus Konstruktionslinien erstellt und an deren Schnittpunkten habe ich eine Kurve fixiert. Solbald ich die Funktion "Kurve" beende, verschwindet diese.
Fixiere ich die Punkte aber nicht an dem Raster, so bleibt die Kurve nach Beenigung des Befehls bestehen. Aus dieser Spline habe ich dann ein Offset erstellt, dieses geschlossen und eine Extrusion erstellt.
Das Problem ist halt nur das dann die Bögen nicht genau auf den Schnittpunkten liegen und die Geometrie nicht mehr eindeutig ist. Also kurze Frage: Was mache ich falsch? Danke,
Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
