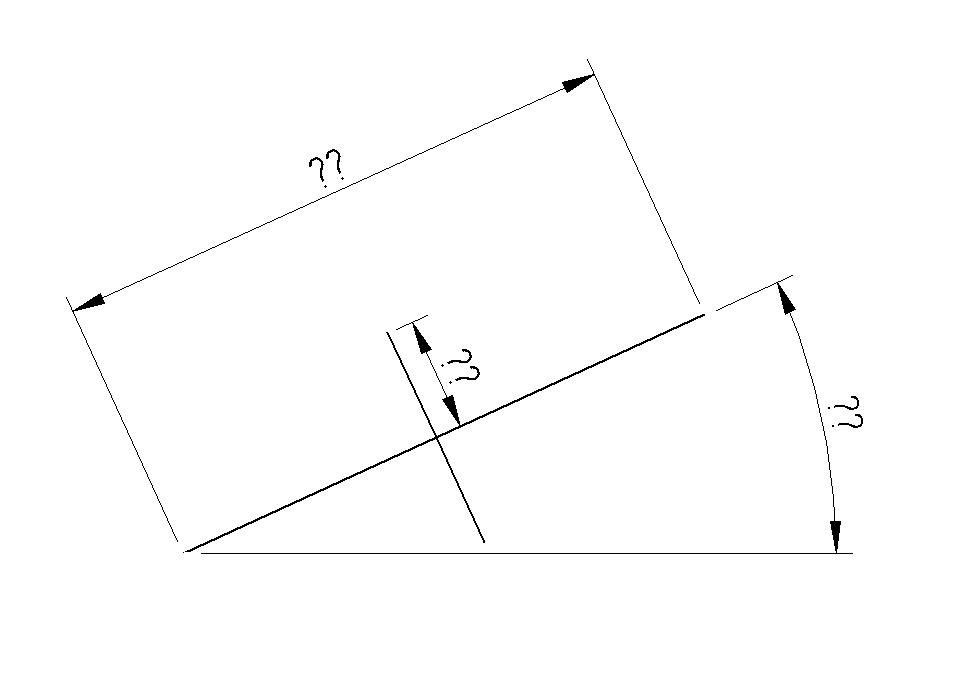

zwecks Prüfung bin ich gerade dabei mir ne Symbol.dft zu erstellen, da wollte ich auch die Vereinfachte Darstellung von einem Kegelrollenlager reinzeichnen (Die Norm war in den Bereitstellungsunterlagen gefordert DIN720 1979), damit ich später während der Prüfung einfach das Vereinfachte Symbol per Skalieren auf die passende Lagergrösse ziehen kann, nur meine Frage, gibts da bezüglich der Ausrichtung des Symbols irgendwelche Vorgaben?! Winkel etc.!?

Siehe Anhang!!!!!

Besten Dank schonmal!!

mfg
InVi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Um was für ein Lager handelt es sich denn? Ich versteh deine Frage nicht ganz? Was hast du denn für eine Prüfung ? Und woran hängt es genau, am Ablegen der Symbole?

------------------
Gruß
Oliver Bock

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi,

na das hab ich doch alles geschrieben -> Kegelrollenlager nach DIN720 (Jahr 79)
-AP Technischer Zeichner

Und ich will nur wissen, obs für die Vereinfachte Darstellung irgendwelche Maße bezüglich des Symbols gibt! Da ich ja nicht weiß, welche Lagergröße in der Prüfung drankommt will ich das Symbol dann einfach Skalieren, soll halt von den Proportionen her stimmen.
