Hi,

ich brauche mal eure Hilfe!(Wüsste auch niemanden außer euch

Und zwar will ich ein Achteck-Ring aus Alurohr dm60,4mm erstellen.

Schenkellänge außen 70cm

Durchmesser des Rings außen 183cm

Wie würdet Ihr vorgehen?

Wenn ich in part. einen Schenkel versuche mit Kreismuster zu modellieren, bekomme ich ständig Fehler angezeigt!
nach mehreren versuchen kam mir nur ein Gedanke! "CAD.DE"
:-)
Gruß Stahlwiesl

Ps: in part. zu modellieren wäre bestimmt ein Fehler, weil so die Biegeradien nicht vorhanden sind.
Wäre aber in diesem Fall auch nicht so schlimm.

------------------
Solid Edge V17 Akad.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Stahlwiesel,

die Idee das ganze im Part zu modellieren ist gar nicht so verkehrt.
Nimm eine leere .PSM Vorlage, dann Datei-Wechseln zu Part (ab V18 im Menü Anwendung) und modellier Dein Achteckrohr. Nimm ruhig den  Dünnwandbefehl für die Wandstärke und lass es auch scharfkantig.
Nun zurück ins PSM, mit Kanten auftrennen eine Längskante auftrennen und zum Schluss in Blech umwandeln.

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ach so, bevor ich es vergesse.

Probier mal das Makro nSidePolygon aus dem Verzeichnis \Programme\Solid Edge V19\Custom\nSidePolygon\bin um das Achteck zu zeichnen.

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Uff, hört sich sauber an, aber... ich hab nur V17
versuchs mal so wie du meinst, vielleicht krieg ichs ja gebacken!

Danke dir,

Gruß Stahlwiesel

------------------
Solid Edge V17 Akad.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Den Hinweis mit V18 hab ich hingeschrieben falls jemand anderes es in einer höheren Version auch mal probieren möchte.

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Achteck.zip

Hallo,

es geht schneller in der Partumgebung so etwas zu zeichnen. Beachte die Beziehungen.(V18)

Peter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

AchtEck_V17.zip

Moin,

war das so gemeint?

modeng

------------------
Unser Unwissen erobert immer weitere Welten. (S.J. Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

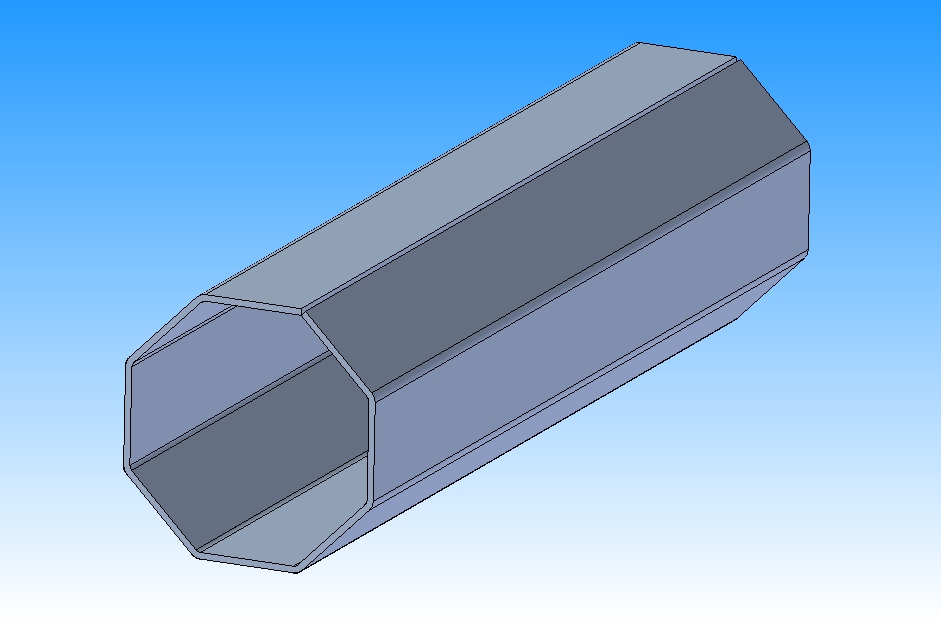

Achteckrohr.jpg Achteckrohr-mg.zip

Oder eher so?
Solid Edge Datei ist mit V17 gespeichert.

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

AchtEckAsm_V17.zip

leicht masshaltig als asm ;-)

Nachtrag: .zip um Readme ergaenzt

modeng

------------------
Unser Unwissen erobert immer weitere Welten. (S.J. Lec)

[Diese Nachricht wurde von modeng am 16. Mai. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

warum so kompliziert im psm??

Achteck erstellen, bemassen, ausprägen, Kanten mit gewünschtem Radius verrunden und anschl. Hohlprofil mit 2 offenen Enden ... schon ist das Rohr fertig, der Radius lässt sich schnell und einfach ändern, Länge, Wandstärke .... nur die geometrischen Zusammenhänge im Profil sllte man können.

Solange Ihr nicht abwickeln müßt ist das super schnell und einfach.

Gruß

Bernd

PS: Sollte diese Lösung schon in den Modellen sein, Sorry ... habe gerade SWX im Einsatz

------------------
Was der Bauer nicht kennt, das frisst er nicht!
Würde der Städter wissen was er frisst,
er würde Bauer werden!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hat jemand mal die Aufgabe gelesen, außer modeng???
Ich würde sagen, dass Rohr ist rund und wird zu einem großen Achteck gebogen. Aber vielleicht liege ich falsch
------------------
APeters@BSS-Online.de

[Diese Nachricht wurde von Arne Peters am 16. Mai. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wow Kameraden,

Ihr seid klasse, da geht man mal kurz ein Bier trinken und das Rad dreht sich im Stübchen weiter.

Danke euch allen für eure Vorschläge!

Hey modeng, so wie es in deiner letzten Zip. ist,
ist es gemeint! so weit war ich in Part. gekommen und dann hats bei dem Befehl Kreismuster die Fehlermeldung gegeben. (Vielleicht auch Fehler meinerseits)

So wie es Arne im jpg. hat, genau so soll die Vollendung aussehen!

Jetzt muß ich es nur irgendwie auf die Reihe bringen

versuche es gleich nochmal, gebe dann später Lagebericht ab!

Danke, so macht  Arbeiten spaß...

Stahlwiesel

------------------
Solid Edge V17 Akad.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

[...]
So wie es Arne im jpg. hat, genau so soll die Vollendung aussehen!
[...]

... dann solltest Du Dir Xpress-Route zulegen kostet aber ein paar $$$ ;-)

BTW: ich hab' im Part kein Muster -- nur in der ASM. Geht aber auch
im Part: Muster --> Pulldown --> Koerper/Body auswaehlen, dann Ebene
Kreismuster 'malen', Anzahl angeben -- ferdisch.
Falls Fehler --> Smart statt Fast in der Musterfunktion auswaehlen.

modeng

------------------
Unser Unwissen erobert immer weitere Welten. (S.J. Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von modeng:

... dann solltest Du Dir Xpress-Route zulegen kostet aber ein paar $$$ ;-)

---

Soltte aber auch mit Rahmenkonstruktion gehen.

------------------
APeters@BSS-Online.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
