Thema: Gedrehter Schnitt (2624 mal gelesen)
|
swissbachi
Mitglied
   Beiträge: 145
Registriert: 08.03.2007
|
erstellt am: 16. Mai. 2007 11:03  <-- editieren / zitieren -->   Unities abgeben:
Hallo Forum Habe Probleme mit "Gedrehter Schnitt" Wie mache ich am einfachsten den Schnittverlauf, welcher durch ein Gewinde verläuft.

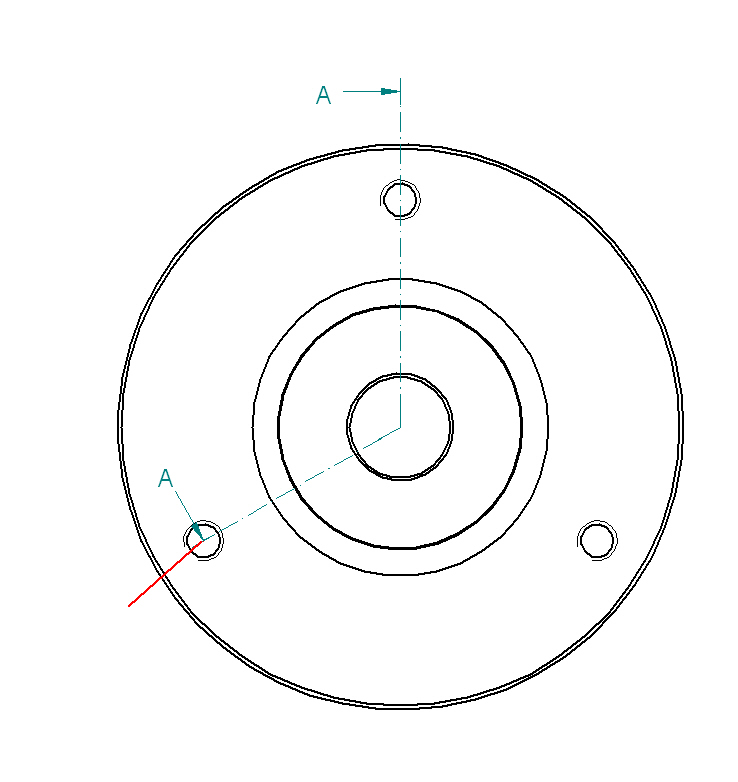

Siehe Bild (Rot absichtlich nicht koliniear gezeichnet):

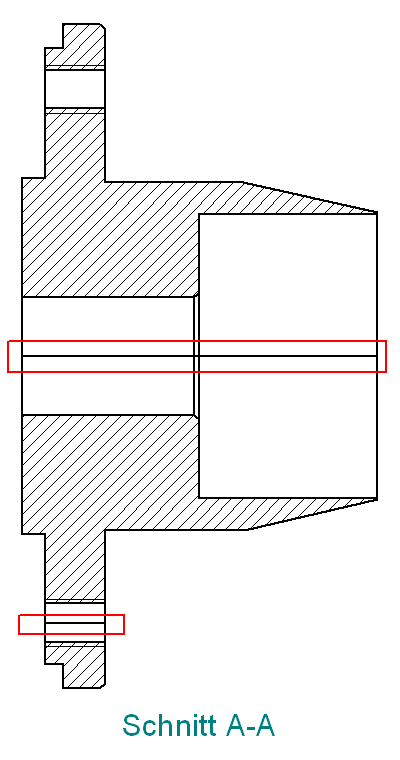

Ich kann von oben mit Beziehung senkrecht bis Mittelpunkt ein Schnittsegment zeichnen, danach 2. Schnittsegment bis Mitte Gewinde, aber die Verlängerung kriege ich nur über ein 3. Schnittsegment hin (mit Beziehung kolinear ausrichten) --> erstelle ich nun die Schnittansicht mit Schalter "Gedrehte Schnittansicht" ergibt sich ein weiteres Problem: wie kann ich die Schnittkanten von den Übergängen der Schnittsegmenten entfernen (siehe Bild2)? Danke für Eure Hilfe ------------------
Gruss swissbachi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Gras
Moderator
Solid Edge AE

Beiträge: 4684
Registriert: 20.07.2000 Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.
|
erstellt am: 16. Mai. 2007 11:16 <-- editieren / zitieren --> Unities abgeben: Nur für swissbachi
Hallo swissbachi, zeichne kein drittes Segment sondern lass Deine Linie so lang wie Du sie haben willst. Danach wählst Du die Beziehung Verbinden und wählst als erstes den Mittelpunkt der Bohrung und als zweites die Schnittlinie.
Nun geht sie genau mittig durch die Bohrung und gleichzeitig darüber hinaus. ------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Gras
Moderator
Solid Edge AE
Beiträge: 4684
Registriert: 20.07.2000 Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.
|
erstellt am: 16. Mai. 2007 11:17 <-- editieren / zitieren --> Unities abgeben: Nur für swissbachi
|
Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken
Beiträge: 7467
Registriert: 05.2002.24 Solid Edge Seminarunterlagen
Training, Beratung, Programmierung
|
erstellt am: 16. Mai. 2007 11:19 <-- editieren / zitieren --> Unities abgeben: Nur für swissbachi
|
swissbachi
Mitglied
Beiträge: 145
Registriert: 08.03.2007
|
erstellt am: 16. Mai. 2007 11:40 <-- editieren / zitieren --> Unities abgeben:
Danke für die rasche Hilfe a) man merkt, wir kommen vom 2D ohne Beziehungen b) Kanten ausblenden hatte ich versucht, jedoch habe ich nur 1x geklickt und nicht mehrmals, denn der Schnitt hat 2 Linien übereinander! ------------------
Gruss swissbachi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
