Hallo zusammen,

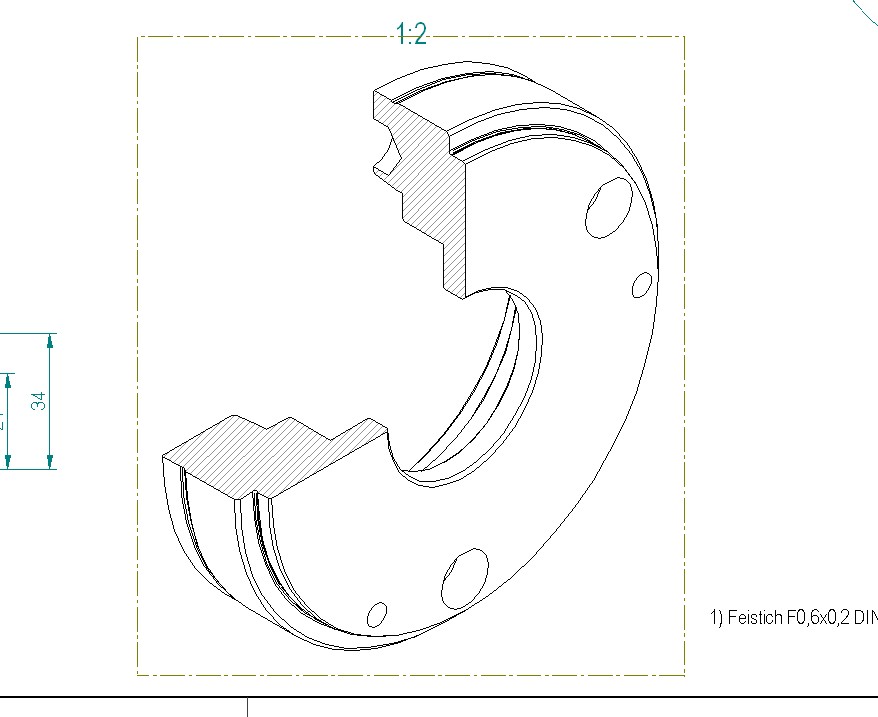

kann mir jemand sagen wie ich einen solchen Schnitt machen kann?

Viele Grüße
Ralph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Auf die Schnelle fällt mir ein: Geschnittene Ansicht im 3D erstellen. Zeichnung ableiten --> Ansicht --> Eigenschaften --> und dann kann man wählen ob man die Schnittdarstellung sehen möchte oder nicht.
Ich habe gerade kein SE zur Hand um die genaue Befehle zu sagen.

Lars

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nee nee, ich denk mit ordentlicher Schraffur geht es nur mit dem Ausbruch im Draft. Versteckt sich hinter der Schnittansicht.

------------------
APeters@BSS-Online.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Arne, mir war das Wort "Ausbruch" entfallen.

Lars

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also ich habe eine ähnlich geklappte Ansicht erstellt.
Leider läßt sich diese Ansicht für den Ausbruch nicht auswählen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Aaaahhh, ok ich habs rausgefunden.
Man muß den Ausbruch in der Draufsicht einzeichnen, als Tiefe die komplette Länge der Seitenansicht definieren und dann die geklappte Ansicht als Ziel wählen.

Vielen Dank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Moin,

in der V19 macht man so etwas im Part und aktiviert den Schnitt
dann im Draft, wie Lars richtig angefuehrt hat ;-)

modeng

------------------
Unser Unwissen erobert immer weitere Welten. (S.J. Lec)

[Diese Nachricht wurde von modeng am 15. Mai. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von RalphRX8:
Man muß den Ausbruch in der Draufsicht einzeichnen, als Tiefe die komplette Länge der Seitenansicht definieren und dann die geklappte Ansicht als Ziel wählen.

---

Das mag ich. Du hast das super erklärt.

------------------
APeters@BSS-Online.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

sowohl der Ausbruch im Draft, wie auch der Schnitt im Part (V19) führen zum gewünschten Ergebnis. Welche Vor- und Nachteile bestehen denn zwischen den beiden Vorgehen, bzw. in welchen Situationen soll denn sinnvollerweise die eine oder andere Vorgehensweise gewählt werden?

Gruss, Ueli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Die Unterschiede waren früher mal.
1. Da konnte man im 3D Schnitte nur in Baugruppen erstellen, aber nicht in Parts.
2. Schnitte aus Baugruppen konnten nur in Snapshotansichten in niedriger Qualität dargestellt werden und deshalb nicht schraffiert oder bemaßt werden.

Ab V19 ist es nur noch eine Frag der Arbeisabläufe. Es wäre sicher nicht schlecht die Schnitte schon im 3D zu erstellen. Bei dem Einen oder Anderen spricht eine PDM-Lösung dagegen, wenn die konstruktion schon freigegeben ist, oder derjenige der die Zeichnung erstellt keine Rechte darauf hat.

Für die Zukunft werden die PMI-Ansichten wohl immer weiter entwickelt, um so alle fertigungsrelevanten Informationen im 3D bereits hinzuzufügen und im 2D abzurufen.

Manch Einer tut sich aber eventuell leichter, die Bemaßung noch im 2D zu erstellen.

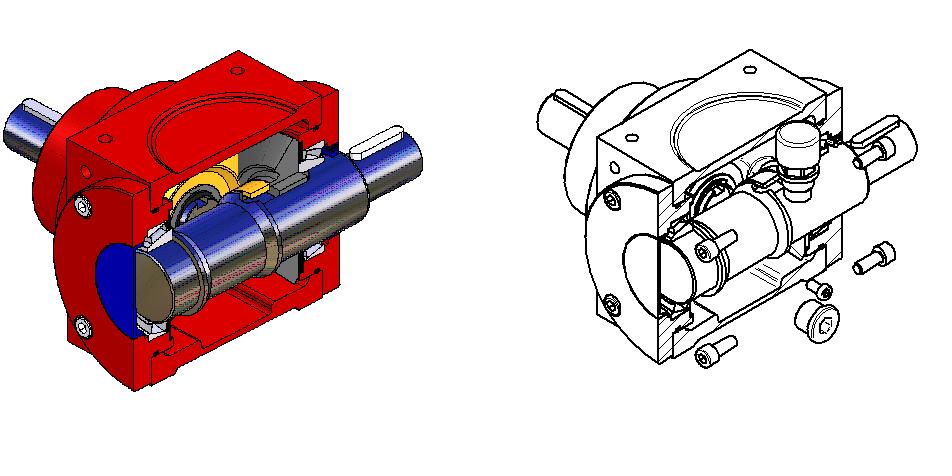

Bei den 3D-Schnitten in Baugruppen gibt es noch ein Problem. Vorne liegende Normteile, die im Assembly weggeschnitten sind, werden im Draft wieder angezeigt. Anbei ein Bild von beiden Darstellungn, damit Ihr wißt, was ich meine

------------------
APeters@BSS-Online.de

[Diese Nachricht wurde von Arne Peters am 15. Mai. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

von Arne
Bei den 3D-Schnitten in Baugruppen gibt es noch ein Problem. Vorne liegende Normteile, die im Assembly weggeschnitten sind, werden im Draft wieder angezeigt. Anbei ein Bild von beiden Darstellungn, damit Ihr wißt, was ich meine

---

Hi Arne,

wenn du die 3D-Ansicht bei der Erstellung in Enwurfsqualität (zum Beispiel Ansichtsqualität 3) anlegst, tritt das Problem nicht auf.

------------------

Grüße,

burgmann
__________________________________
Das Leben ist eines der härtesten!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Moin,

[rant]
... also wieder mal Murks in der Programmierung, den man dann wieder
mit irgendeinem Workaround als Anwender bereinigen darf -- und dafuer
darf man auch noch bezahlen -- ganz schoen viel verlangt

Und das gibt's u.U. auch noch gratis dazu :-(

[/rant]

------------------
Unser Unwissen erobert immer weitere Welten. (S.J. Lec)

[Diese Nachricht wurde von modeng am 16. Mai. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von burgmann:
wenn du die 3D-Ansicht bei der Erstellung in Enwurfsqualität (zum Beispiel Ansichtsqualität 3) anlegst, tritt das Problem nicht auf.

---

Mag sein, aber dann habe ich andere Kantendarstellung und keien Schraffur.
Also sollte man für Baugruppen die Ausbrüche und Schnitte, die im Draft sein sollen, auch weiterhin im Draft erstellen.
Ich wunder mich manchmal, dass solche Probleme recht lange ungelöst beleiben.

------------------
APeters@BSS-Online.de
