Hallo zusammen,

in ein Werkstück soll mit einem Schaftfräser Ø 4 mm eine 3 mm tiefe Nut gefräst werden.

Dazu habe ich ein Rechteck mit den Maße 4mm breit und 3 mm tief entlang der Mittelpunktbahn für einen geführten Ausschnitt verwendet.

In den Ecken (siehe Bild) sieht das aber leider nicht so aus, wie ich das gerne hätte.

An der Außenseite bleibt bei einem 'Richtungswechsel' eine Ecke (blaue Linie) zurück. Der Fräser hinterlässt aber an dieser Stelle einen kleinen Radius (rote Linie).

Kann ich das mit einem geführten Ausschnitt hinbekommen oder muss ich dazu eine andere Vorgehensweise wählen?

Danke für Hinweise.

Gruß,

Stefan

------------------
SE V17 Academic

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

modeng
Ehrenmitglied V.I.P. h.c.

Senden Sie eine Private Message an modeng

Schreiben Sie einen Gästebucheintrag für modeng

Beiträge: 7061
Registriert: 10.12.2003

erstellt am: 10. Mai. 2007 00:33

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel

... verrunde die Ecke dann doch spaeter mit R = 2 dann passt's doch

modeng

------------------
Unser Unwissen erobert immer weitere Welten. (S.J. Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

pampel
Mitglied
Lehrer

Beiträge: 237
Registriert: 18.10.2005

erstellt am: 10. Mai. 2007 07:03

<-- editieren / zitieren -->

Unities abgeben:

Hallo Modeng,

das kann ja jeder :-(

Geht das aber *prinzipiell* irgendwie, dass die Ausrundungen gleich beim Erstellen eines Ausschnittes mitgemacht werden?

Wenn ja, dann werde ich das auch noch irgendwie hinbekommen.

Gruß,

Stefan

------------------
SE V17 Academic

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

N.Lesch
Ehrenmitglied V.I.P. h.c.
Dipl. Ing.

Senden Sie eine Private Message an N.Lesch

Schreiben Sie einen Gästebucheintrag für N.Lesch

Beiträge: 5174
Registriert: 05.12.2005

V 20

erstellt am: 10. Mai. 2007 08:12

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel


Hallo Pampel, ich mache solche Nuten grundsätzlich mit geführter Ausprägung.
Bei vielen Kurven ist es schon ein bisschen Fummelei.
Aber so bekommt man die in einem Zug hin.
Aufpassen mußt Du an den Ecken. Innen eckig geht nicht, ist beim Fräsen ja auch nicht sinnvoll.
Die Ecken müßen genauso breit sein wie die Nut.
Der Querschnitt muß dann genau der halben Nut entsprechen.

------------------
Klaus Solid Edge V 18 SP6 Acad LT 2000

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

klemenz
Mitglied

Senden Sie eine Private Message an klemenz

Schreiben Sie einen Gästebucheintrag für klemenz

Beiträge: 312
Registriert: 22.11.2002

Win7, SE V20SP15, auf P4 3GHz 3GB RAM, nVIDIA FX1100

erstellt am: 10. Mai. 2007 09:24

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel


Hallo zusammen,

hier eine andere Möglichkeit:
Leitkontur an den Richtungsänderungen mit dem halben Fräsdurchmesser verrunden und die Querschnittskontur symmetrisch an der Leitkontur platzieren

Gruss, Ueli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Markus Gras
Moderator
Solid Edge AE

Senden Sie eine Private Message an Markus Gras

Schreiben Sie einen Gästebucheintrag für Markus Gras

Beiträge: 4684
Registriert: 20.07.2000

Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.

erstellt am: 10. Mai. 2007 09:48

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel



AusschnittmitsymmetrischemOffset.zip

Hallo Edger,

warum so kompliziert?
Solange die Nut auf einer Ebenen Fläche bleibt geht das ganze auch mit einem einfachen Ausschnitt.

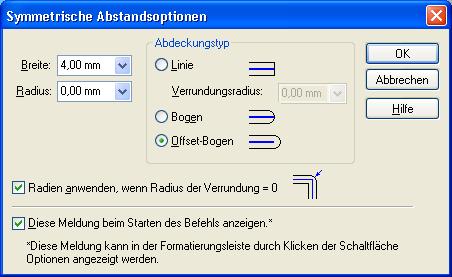

Den Befehl Symmetrischer Offset findet Ihr, zusammen mit Offset in der Profilumgebung 2 Schaltflächen über der Smartdimension. Mittellinie der Nut zeichen symmetrischen Offset drauf fertig, das umschalten in Konstruktionslinie macht alles der Befehl. Nachträgliches ändern durch anklicken der Offsetkontur möglich.

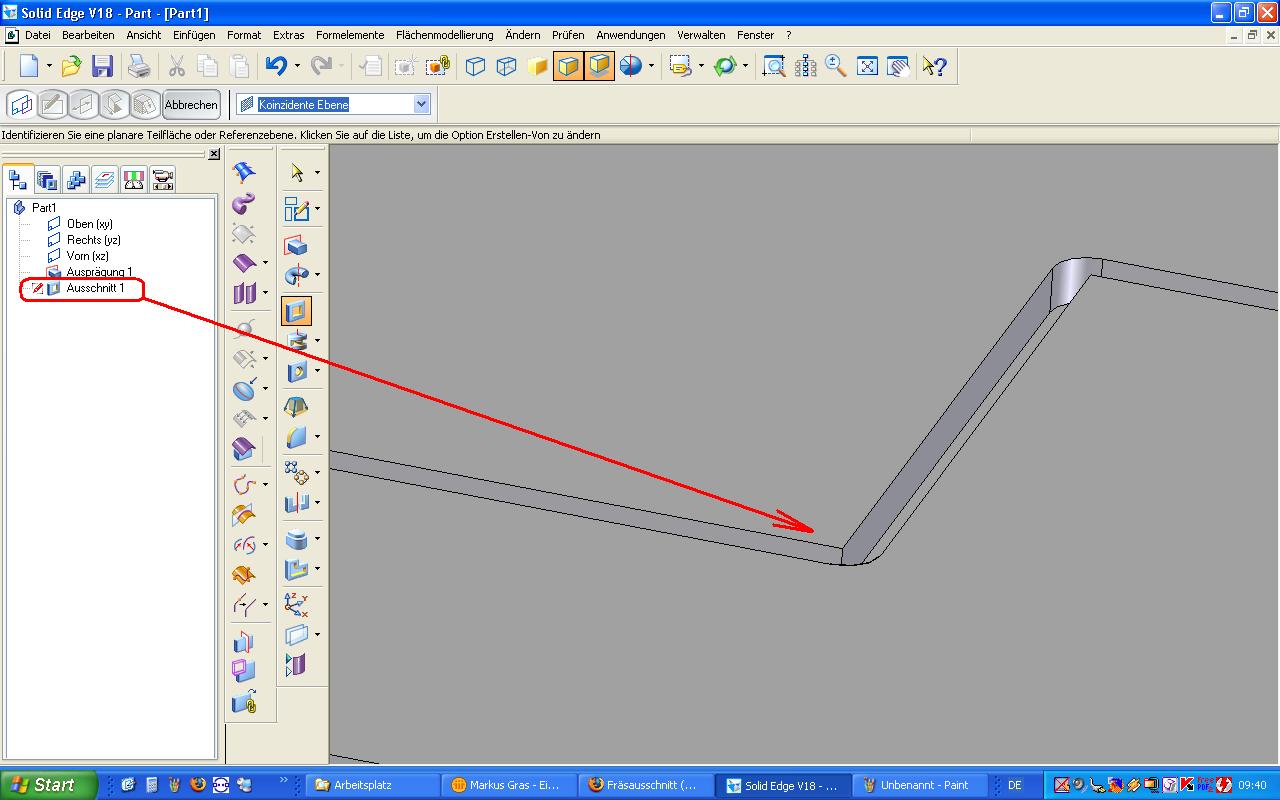

Die Solid Edge Datei im Anhang ist mit V18 erzeugt.

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

modeng
Ehrenmitglied V.I.P. h.c.

Beiträge: 7061
Registriert: 10.12.2003

erstellt am: 10. Mai. 2007 10:19

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel

Moin,

alle Vorschlage soweit OK, doch aus diesem:

[...]
das kann ja jeder :-(
[...]

ist zu entnehmen, dass eine Loesung gesucht wird die eben nicht
jeder kann, also eine komplizierte ;-))

modeng

------------------
Unser Unwissen erobert immer weitere Welten. (S.J. Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

N.Lesch
Ehrenmitglied V.I.P. h.c.
Dipl. Ing.

Beiträge: 5174
Registriert: 05.12.2005

V 20

erstellt am: 10. Mai. 2007 11:02

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel

Meine Nuten sind eben nicht rechtwinklig und enden mitten im Teil.
Deswegen muß ich das Ende auch noch verrunden.
Sonst wäre es natürlich viel einfacher.

------------------
Klaus Solid Edge V 18 SP6 Acad LT 2000

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

modeng
Ehrenmitglied V.I.P. h.c.

Beiträge: 7061
Registriert: 10.12.2003

erstellt am: 10. Mai. 2007 11:32

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel

... das ist dennoch mit dem von Markus angefuehrten 'Symmetrischen Offset'
moeglich.

modeng

------------------
Unser Unwissen erobert immer weitere Welten. (S.J. Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken

Senden Sie eine Private Message an Arne Peters

Schreiben Sie einen Gästebucheintrag für Arne Peters

Beiträge: 7467
Registriert: 05.2002.24

Solid Edge Seminarunterlagen
Training, Beratung, Programmierung

erstellt am: 10. Mai. 2007 11:48

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel


Wenn's komplizierter wird, kann man die Nut mit einem geführten Ausschnitt machen und die Enden extra modellieren. Je nach geometrie mit "normalen" Funktionen oder mit Flächenfunktionen, falls der Fräser schräg eintaucht.

------------------
APeters@BSS-Online.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

modeng
Ehrenmitglied V.I.P. h.c.

Beiträge: 7061
Registriert: 10.12.2003

erstellt am: 10. Mai. 2007 12:00

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel

SymCut_V18.zip

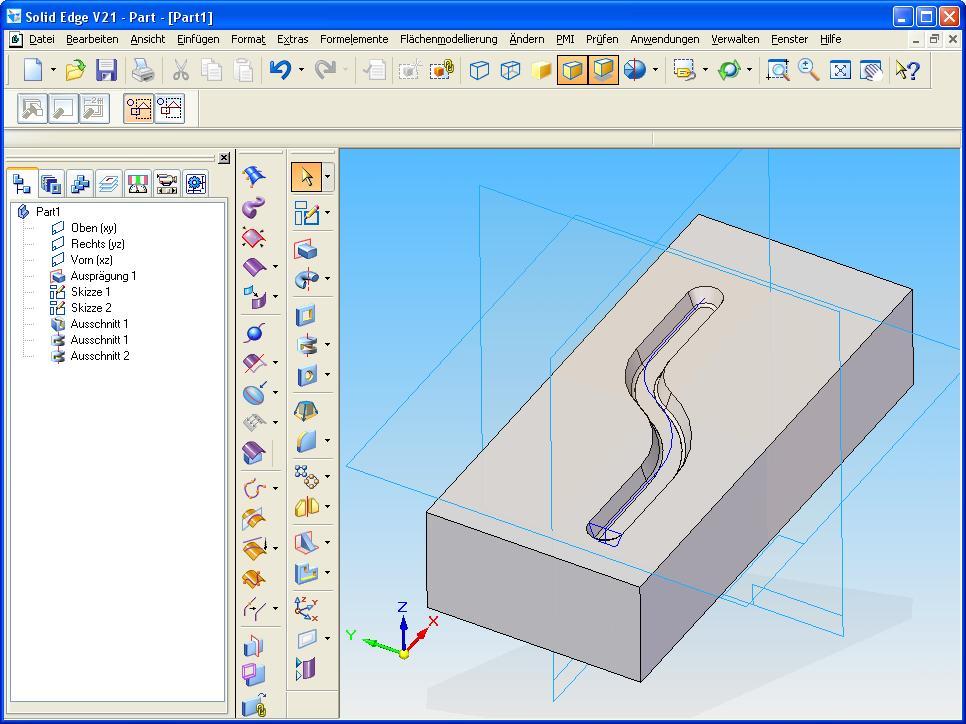

... und hier nochmal die einfache Loesung mit Schnitt ueber 'Nichts'
und endet im 'Nichts' und noch schraeg -- no problem.

modeng

------------------
Unser Unwissen erobert immer weitere Welten. (S.J. Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lars
Ehrenmitglied V.I.P. h.c.

Schreiben Sie einen Gästebucheintrag für Lars

Beiträge: 4319
Registriert: 23.10.2000

Solid Edge

erstellt am: 10. Mai. 2007 12:25

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel

Mal sehen ob jemand merkt, das Arne schon eine V20 hat.

Lars

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken

Beiträge: 7467
Registriert: 05.2002.24

Solid Edge Seminarunterlagen
Training, Beratung, Programmierung

erstellt am: 10. Mai. 2007 12:29

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel


Keine Ahnung wovon Du sprichst

------------------
APeters@BSS-Online.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

modeng
Ehrenmitglied V.I.P. h.c.

Beiträge: 7061
Registriert: 10.12.2003

erstellt am: 10. Mai. 2007 12:37

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel

... da stellen wir uns mal janz dumm ;-))

------------------
Unser Unwissen erobert immer weitere Welten. (S.J. Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BJ
Mitglied
PLM System Administrator

Schreiben Sie einen Gästebucheintrag für BJ

Beiträge: 488
Registriert: 20.12.2002

erstellt am: 10. Mai. 2007 12:46

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel

... ich sehe eine 21...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

M. Hanke
Mitglied
Konstruktionsingenieur

Senden Sie eine Private Message an M. Hanke

Schreiben Sie einen Gästebucheintrag für M. Hanke

Beiträge: 384
Registriert: 05.12.2002

Firma: SolidEdge 2019 Premium + P&ID Design + Piping + Isogen
Home: Solid Edge Academic Copy ST8, Win10

erstellt am: 10. Mai. 2007 12:51

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel

Ich vermute mal, dass die 1 von der 19 und die 2 von der 20 kommt

------------------
Gruß
Michael

--->> Wissen ist Macht. Nichts wissen macht auch nichts. <<---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken

Beiträge: 7467
Registriert: 05.2002.24

Solid Edge Seminarunterlagen
Training, Beratung, Programmierung

erstellt am: 10. Mai. 2007 12:58

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel


Wir haben auch noch eine Special Editions im Angebot.

------------------
APeters@BSS-Online.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

pampel
Mitglied
Lehrer

Beiträge: 237
Registriert: 18.10.2005

erstellt am: 10. Mai. 2007 15:50

<-- editieren / zitieren -->

Unities abgeben:

Hallo Arne,

heißt das, dass es keine Möglichkeit gibt, ein 3D-Formelement (z.B. einen Bohrer, einen Schaftfräser oder einen Messerkopf) entlang einer Konturlinie zu führen, um mit der definierten 3D-Form einen Ausschnitt, eine Nut usw. zu erstellen?

Gruß,

Stefan

------------------
SE V17 Academic

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken

Beiträge: 7467
Registriert: 05.2002.24

Solid Edge Seminarunterlagen
Training, Beratung, Programmierung

erstellt am: 10. Mai. 2007 17:47

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel

Nein. Die direkte Möglichkeit, einen Körper entlang einer Kontur zu ziehen und das überstrichene Volumen zu erstellen, gibt es nicht.
Man kann sowas nur aus Konstruktionsflächen erstellen und vernähen, um es dann von dem Bauteil abzuziehen.

------------------
APeters@BSS-Online.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

pampel
Mitglied
Lehrer

Beiträge: 237
Registriert: 18.10.2005

erstellt am: 10. Mai. 2007 18:41

<-- editieren / zitieren -->

Unities abgeben:

Danke!

Gruß,

Stefan

------------------
SE V17 Academic

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

M. Hanke
Mitglied
Konstruktionsingenieur

Beiträge: 384
Registriert: 05.12.2002

Firma: SolidEdge 2019 Premium + P&ID Design + Piping + Isogen
Home: Solid Edge Academic Copy ST8, Win10

erstellt am: 10. Mai. 2007 21:57

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel

@Arne:

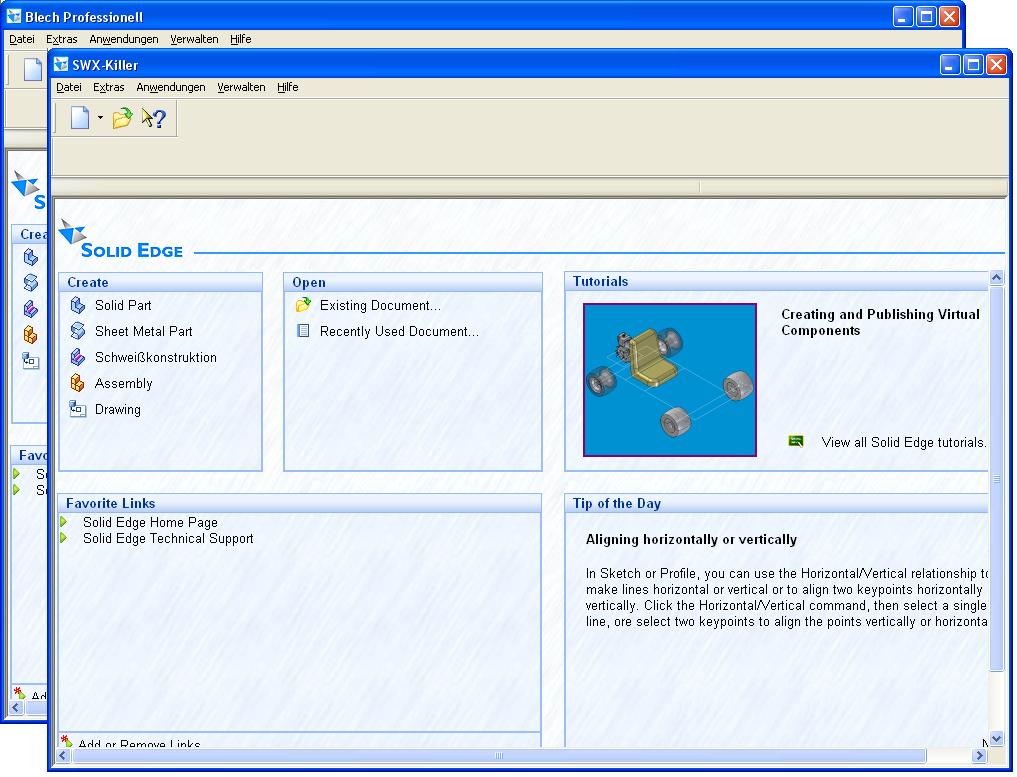

Mich hätte viel mehr der Inhalt des hinten liegenden Fensters interessiert.
Konturlappen? Waschlappen?
Oder vielleicht ein paar geheime Profi Tricks??

------------------
Gruß
Michael

--->> Wissen ist Macht. Nichts wissen macht auch nichts. <<---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

modeng
Ehrenmitglied V.I.P. h.c.

Beiträge: 7061
Registriert: 10.12.2003

erstellt am: 10. Mai. 2007 22:02

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel

... Jammerlappen ;-)

------------------
Unser Unwissen erobert immer weitere Welten. (S.J. Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken

Beiträge: 7467
Registriert: 05.2002.24

Solid Edge Seminarunterlagen
Training, Beratung, Programmierung

erstellt am: 10. Mai. 2007 22:07

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel

Läppische Lappalien

------------------
APeters@BSS-Online.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

networktom
Mitglied

Senden Sie eine Private Message an networktom

Schreiben Sie einen Gästebucheintrag für networktom

Beiträge: 211
Registriert: 18.11.2002

Q9550-4x 2,83GHz - 4G RAM - ATI FirePro V3750 - W7Pro/32
SE ST5 MP9

erstellt am: 11. Mai. 2007 12:25

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel

...LappenRecogniserAbwickler

------------------
You know the difference between you and God?
God never thinks He's you.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige:	Infos zum Werbeplatz >>
speedyPDM CAD APP für Andere, Datenaustausch, Allgemeine Werkzeuge speedyPDM ist das führende technische Dokumenten- und Produktdatenmanagementsystem für Solidworks, Solid Edge, Inventor, AutoCAD, ZWCAD, BricsCAD, Office und Email inklusive Revisionsmanagement.

CadKD
Ehrenmitglied
Konstrukteur

Senden Sie eine Private Message an CadKD

Schreiben Sie einen Gästebucheintrag für CadKD

Beiträge: 1752
Registriert: 14.08.2002

SE ST5
SWX 2011 SP4
ProE WF IV, M080
ProE WF III, M200
ProE WF II, M171
Win7 64,
HP Elite Book 8730W
Core 2 DUO T9600 2,8 GHz
4GB DDR2 RAM
nVidia FX2700M

erstellt am: 11. Mai. 2007 14:18

<-- editieren / zitieren -->

Unities abgeben:

Nur für pampel

Zitat:
Original erstellt von pampel:
Hallo Arne,
heißt das, dass es keine Möglichkeit gibt, ein 3D-Formelement (z.B. einen Bohrer, einen Schaftfräser oder einen Messerkopf) entlang einer Konturlinie zu führen, um mit der definierten 3D-Form einen Ausschnitt, eine Nut usw. zu erstellen?
Gruß,
Stefan

Diese Möglichkeit gibt es bei CAM-Software.

------------------
Gruß

CadKD

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:
X

Anzeige: (Infos zum Werbeplatz >>)

speedyPDM CAD APP für Andere, Datenaustausch, Allgemeine Werkzeuge
