Thema: 2D volage erstelllen! (3128 mal gelesen)
|
maniwald
Mitglied
Arbeitsvorbereitung
   Beiträge: 9
Registriert: 24.02.2007
|
erstellt am: 10. Mrz. 2007 15:31  <-- editieren / zitieren -->   Unities abgeben:
Hallo! Also ich bin Solid Edge Neuling! Ich habe mein Projekt komplett fertig in 3D, ich kann auch von 3D auf 2D
eine Zeichnung erstellen, doch ich will diesen Solid Edge Rahmen und Schriftkopf nicht, auserdem brauche ich eine Passungtabelle und bei allen Baugruppenzeichnungen eine Teiletabelle!
Kann ich mir selbst eine Vorlage machen oder hat jemand so eine Vorlage? Wie kann ich diese in die Zeichnung übernehmen? danke um Rasche Antwort, Manuel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus_30
Ehrenmitglied V.I.P. h.c.
CAx-Architect
Beiträge: 5551
Registriert: 21.03.2005 Windows 10
NX 12.0.2 MP12
Teamcenter 12.2
|
erstellt am: 10. Mrz. 2007 15:43 <-- editieren / zitieren --> Unities abgeben: Nur für maniwald
Hi, eine Vorlage ist nix anderes als eine SE-Datei. In deinem Fall eine .dft-Datei. Für gewöhnlich sind die Vorlagendateien unter "C:\Programme\Solid Edge V19\Template" zu finden. Hier kannst du dir eine neue .dft anlegen. Diese erscheint dann bei einer Neuanlage im Auswahlfenster. Bearbeiten kannst du die Vorlage, indem du sie in SE öffnest und auf unter dem Menüpunkt "Ansicht" auf "Hintergrundblatt" gehst. Wenn du dir die Rahmen nicht selbst malen möchtest, kannst du auch das Programm FrmCreate verwenden. Dieses ist hier zu finden. Unten am Blattrand sind auch verschiedene Register für die verschiedenen DIN-Formate enthalten. Diese können beliebig erweitert werden. Dann erzeugst du für alle Größen einen Rahmen. Zum Schluss musst du nur noch die Vorlage abspeichern und kannst sie dann beim erstellen einer neuen Datei verwenden. ------------------
Gruß  Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
modeng
Ehrenmitglied V.I.P. h.c.
Beiträge: 7061
Registriert: 10.12.2003
|
erstellt am: 10. Mrz. 2007 15:52 <-- editieren / zitieren --> Unities abgeben: Nur für maniwald
|
maniwald
Mitglied
Arbeitsvorbereitung
Beiträge: 9
Registriert: 24.02.2007
|
erstellt am: 10. Mrz. 2007 18:05 <-- editieren / zitieren --> Unities abgeben:
|
Markus_30
Ehrenmitglied V.I.P. h.c.
CAx-Architect
Beiträge: 5551
Registriert: 21.03.2005 Windows 10
NX 12.0.2 MP12
Teamcenter 12.2
|
erstellt am: 10. Mrz. 2007 18:10 <-- editieren / zitieren --> Unities abgeben: Nur für maniwald
Der Schriftkopf muss IMHO  für jedes Format angelegt werden. Ist aber kein Problem: Wenn du den ersten erstellt hast, kopierst du ihn einfach mit Strg+C und anschließendem Strg+V. Tip: Nimm noch die beiden Linien der rechten unteren Ecke des Rahmens mit. Dann kannst du nach dem Einfügen per Verschieben-Funktion deinen Schriftkopf von Punkt nach Punkt verschieben, so dass er genau an der gleichen Stelle sitzt wie bei den anderen Blättern. ------------------
Gruß Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
maniwald
Mitglied
Arbeitsvorbereitung
Beiträge: 9
Registriert: 24.02.2007
|
erstellt am: 10. Mrz. 2007 18:59 <-- editieren / zitieren --> Unities abgeben:
Hallo, wäre irgendwer so nett und könnte das erstellen von den anderen Papierformarten machen? Ich krieg es einfach nicht wirklich hin, irgendwas mache ich falsch, echt schwer wenn man in solid edge keine erfahrung hat Ich habe A4 Hochformat und bräuchte A4 Quer, A3 Quer, A2 Quer! meine Mail:
maniwald@gmx.at vielen vielen Dank und gruß aus Österreich
Manuel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Martin H
Mitglied
Konstrukteur / Projektleiter
Beiträge: 727
Registriert: 17.03.2005 SE bis V19;
Inventor 2010
|
erstellt am: 10. Mrz. 2007 20:05 <-- editieren / zitieren --> Unities abgeben: Nur für maniwald
Datei ist Academy, kann ich nicht öffnen... Aber versuche mal die Taste F1 zu betätigen  Edit:
Und füttere die Suche der Hilfe mit: Vorlagen, zeichnen [Diese Nachricht wurde von Martin H am 10. Mrz. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus_30
Ehrenmitglied V.I.P. h.c.
CAx-Architect
Beiträge: 5551
Registriert: 21.03.2005 Windows 10
NX 12.0.2 MP12
Teamcenter 12.2
|
erstellt am: 10. Mrz. 2007 20:32 <-- editieren / zitieren --> Unities abgeben: Nur für maniwald
Zitat:
Original erstellt von maniwald:
Hallo, wäre irgendwer so nett und könnte das erstellen von den anderen Papierformarten machen?Ich krieg es einfach nicht wirklich hin, irgendwas mache ich falsch, echt schwer wenn man in solid edge keine erfahrung hat
Hi, bist du sicher, dass du es überhaupt versucht hast? Und wenn es Schwierigkeiten gibt, nicht gleich aufgeben. Wenn du es schon an diesem Punkt scheitern lässt, wirst du mit dem Rest von SE nicht viel Spaß haben, da es noch ein klein wenig komlizierter wird. Wie das mit der Vorlage geht habe ich doch vorhin schon beschrieben. Und das Proggi namens "FrmCreate" nimmt dir doch ohnehin schon (fast) alles ab. Auch die Links von Modeng solltest du dir mal ansehen. Außerdem ist es so, dass akademische Daten mit einer kommerziellen Version nicht geöffnet werden können (das Ganze verhält sich umgekehrt genau so). Ganz davon abgesehen könntest du mal deine Sys-Info ausfüllen und die SE-Hilfefunktion bemühen. Oder du benutzt mal die Forensuche. Und wenn dann doch noch Probleme auftauchen, dann sind hier sicherlich auch alle bereit, dir zu helfen. Dazu gehört aber auch eine genaue Beschreibung. Mit "bei mir geht was nicht" können wir nicht viel anfangen. Noch ein kleiner Tip: Faulheit unterstüzten hier die wenigsten. Also versuch es wenigstens und wenns Probleme gibt, sag womit. Dann bekommst du es mit Hilfe des Forums schon hin. ------------------
Gruß Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
modeng
Ehrenmitglied V.I.P. h.c.
Beiträge: 7061
Registriert: 10.12.2003
|
erstellt am: 10. Mrz. 2007 20:46 <-- editieren / zitieren --> Unities abgeben: Nur für maniwald
Moin, [...]
Außerdem ist es so, dass akademische Daten mit einer kommerziellen Version nicht geöffnet werden können
[...] richtig [...]
(das Ganze verhält sich umgekehrt genau so)
[...] falsch BTW: DIN kennt kein A4-Quer, die ISO 7200 kennt es glaube ich
modeng
------------------
Don't feed the engineers! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus_30
Ehrenmitglied V.I.P. h.c.
CAx-Architect
Beiträge: 5551
Registriert: 21.03.2005 Windows 10
NX 12.0.2 MP12
Teamcenter 12.2
|
erstellt am: 10. Mrz. 2007 21:02 <-- editieren / zitieren --> Unities abgeben: Nur für maniwald
Zitat:
Original erstellt von modeng:
Moin,
[...]
(das Ganze verhält sich umgekehrt genau so)
[...]falsch BTW: DIN kennt kein A4-Quer, die ISO 7200 kennt es glaube ich
Hi, sorry für diese Falschinformation. Gut, dass du mich gleich berichtigt hast, modeng. Und das mit dem A4-Querformat stimmt auch. ------------------
Gruß Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
maniwald
Mitglied
Arbeitsvorbereitung
Beiträge: 9
Registriert: 24.02.2007
|
erstellt am: 12. Mrz. 2007 18:36 <-- editieren / zitieren --> Unities abgeben:
Hallo! Habe mir jetzt ein paar Vorlagen erstellt!
Wirklich ur schwer wenn die Kentnisse fehlen. Hab jetzt auch schon eine Zeichnung in A4 gemacht wenn ich die
speichern will kommt immer die Fehlermeldung "Die Anzeigemoduldaten konnten nicht gespeicher werden"????
Was ist der Unterschied zwischen Hintergrung und Arbeitsblatt?
Hat es mit dem Fehler zu tun ich habe die Vorlagen alle als Arbeitsblatt gespeichert. Drucken geht die ganze Sache auch nicht  Wenn ja wie kann ich den Fehler beheben! Danke euch
Manuel [Diese Nachricht wurde von maniwald am 12. Mrz. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
klemenz
Mitglied
Beiträge: 312
Registriert: 22.11.2002 Win7, SE V20SP15, auf P4 3GHz 3GB RAM, nVIDIA FX1100
|
erstellt am: 12. Mrz. 2007 19:08 <-- editieren / zitieren --> Unities abgeben: Nur für maniwald

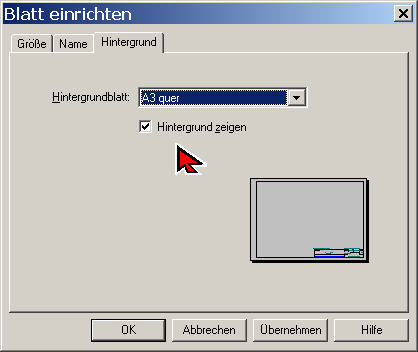

Hallo Manuel Rahmen, Schriftkopf und dergleichen gehören auf die Hintergrundblätter. Für jedes Format ein eigenes Blatt. Über Datei -> Blatt einrichten ordnest Du dem Arbeitsblatt das gewünschte Hintergundblatt zu. Auf das Arbeitsblatt erzeugst Du dann die Ansichten. Gruss, Ueli Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rüben-Rudi
Ehrenmitglied V.I.P. h.c.
Landwirt, Konstrukteur
Beiträge: 3002
Registriert: 06.12.2002 SE ST7 MP5
|
erstellt am: 12. Mrz. 2007 19:35 <-- editieren / zitieren --> Unities abgeben: Nur für maniwald
|
modeng
Ehrenmitglied V.I.P. h.c.
Beiträge: 7061
Registriert: 10.12.2003
|
erstellt am: 12. Mrz. 2007 19:44 <-- editieren / zitieren --> Unities abgeben: Nur für maniwald
nöö, ansonsten wuerde ich Dich nicht mehr gruessen ;-))) Falls doch wurden sie sicher passend beantwortet etwa so: - war der F1 Dieb schon wieder unterwegs?
- klemmt die F1-Taste?
- schon mal in die Lernprogramme geschaut? Klaus ------------------
Don't feed the engineers! [Diese Nachricht wurde von modeng am 12. Mrz. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lars
Ehrenmitglied V.I.P. h.c.
Beiträge: 4319
Registriert: 23.10.2000 Solid Edge
|
erstellt am: 13. Mrz. 2007 19:03 <-- editieren / zitieren --> Unities abgeben: Nur für maniwald
@Rübe: wir haben alle mal angefangen und helfen uns gegenseitig, das ist ja das schöne an diesem Forum. Aber Du hast völlig Recht Faulheit wird nicht unterstützt und Diplomanden schreiben wir auch keine Arbeit.  Da ja noch kein Post wieder kam könnte man meinen es wäre nun gegangen. Grüße
Lars Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mike Ulbrich
Ehrenmitglied
Business Analyst
Beiträge: 1564
Registriert: 11.04.2005 SE2020 MP5
|
erstellt am: 13. Mrz. 2007 19:21 <-- editieren / zitieren --> Unities abgeben: Nur für maniwald
|
Rüben-Rudi
Ehrenmitglied V.I.P. h.c.
Landwirt, Konstrukteur
Beiträge: 3002
Registriert: 06.12.2002 SE ST7 MP5
|
erstellt am: 13. Mrz. 2007 22:30 <-- editieren / zitieren --> Unities abgeben: Nur für maniwald
@Lars: ich habe auch mal klein angefangen ... Danke @All für die Hilfe nur ich finde es dreist zu sagen: "... macht mal bitte ..." Mit der Hilfe und dem Verständnis für das Prinzip sollte es gehen ... und wenn man das Prinzip verstanden hat (und auch die Maße der AX im Kopf hat oder weiß wo sie stehen) gehts ziemlich schnell ... Nur hier setzt ja meine Kritik an: kein Verständnis für den Aufbau der Formate ... da hängt ja noch mehr dran ... Toleranzen sind z. B. nach derselben Reihensystematik aufgebaut ... Nicht mal die Suchfunktion benutzt ... wenn ich mich recht entsinne waren igrnewann mal kompl. Vorlagen hier bei SE drin .... Nachdenkliche Grüße Bernd ------------------
Was der Bauer nicht kennt, das frisst er nicht!
Würde der Städter wissen was er frisst,
er würde Bauer werden! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
