Thema: Muster mit Richtung und Abstand? (1717 mal gelesen)
|
Markus_30
Ehrenmitglied V.I.P. h.c.
CAx-Architect
   Beiträge: 5441
Registriert: 21.03.2005 Windows 10
NX 12.0.2 MP12
Teamcenter 12.2
|
erstellt am: 14. Jan. 2007 14:35  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen, bin gerade wie ein Wahnsinniger am Suchen. Und zwar möchte ich Komponenten in einer Baugruppe mustern. Ich würde gerne eine Richtung und den Abstand eingeben. Dann möchte ich noch gerne die Anzahl angeben, wie oft die Komponente(n) denn gemustert werden soll. Geht das über Richtung und Abstand? Wenn ja, wo versteckt sich die Funktion? ------------------
Gruß  Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
klemenz
Mitglied
Beiträge: 312
Registriert: 22.11.2002 Win7, SE V20SP15, auf P4 3GHz 3GB RAM, nVIDIA FX1100
|
erstellt am: 14. Jan. 2007 15:09 <-- editieren / zitieren --> Unities abgeben: Nur für Markus_30
Hallo Markus in der Baugruppe muss entweder ein Einzelteil vorhanden sein, das bereits ein Muster enthält, oder Du erstellst in der Baugruppe eine Skizze, die das gewünschte Muster enthält. Danach:
1. Funktion Muster von Teilen wählen.
2. Teil identifizieren, das in das Muster miteinbezogen werden soll
3. Teil/Skizze identifizieren, welches das Muster enthält
4. Muster am Teil/Skizze identifizieren
5. Fertig stellen Gruss, Ueli Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus_30
Ehrenmitglied V.I.P. h.c.
CAx-Architect
Beiträge: 5441
Registriert: 21.03.2005 Windows 10
NX 12.0.2 MP12
Teamcenter 12.2
|
erstellt am: 14. Jan. 2007 15:35 <-- editieren / zitieren --> Unities abgeben:
Hallo, vielen Dank für die Antwort. Leider komme ich nicht wirklich auf einen grünen Zweig. Kannst du mir mal Schritt für Schritt erklären, wie die Musterei in der Baugruppe funktioniert? ------------------
Gruß Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
klemenz
Mitglied
Beiträge: 312
Registriert: 22.11.2002 Win7, SE V20SP15, auf P4 3GHz 3GB RAM, nVIDIA FX1100
|
erstellt am: 14. Jan. 2007 16:57 <-- editieren / zitieren --> Unities abgeben: Nur für Markus_30
Hi Markus 1.In der Baugruppe erstellst Du auf einer Referenzebene eine Skizze
2.Dann in der Skizzenumgebung die Funktion Rechteckmuster (oder Kreismuster) wählen
3.In der Formatierungsleiste die Parameter eingeben (Elementabstand, Anzahl in X und Y usw.)
4.Mit der Maus Muster platzieren
5.Zurück
6.Fertigstellen Danach:
1.Funktion Muster von Teilen wählen.
2.Teil identifizieren, das in das Muster miteinbezogen werden soll
3.Skizze identifizieren, welches das Muster enthält
4.Muster in Skizze identifizieren (Skizze einfach noch einmal Klicken)
5.Fertig stellen Im Anhang noch ein Beschrieb aus CAD mit Solid Edge von Bernd Schmid, falls in der Baugruppe bereits ein Teil mit Muster vorhanden ist. Ich hoffe das hilft einen Schritt weiter und sonst nach dem Abendessen wieder Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus_30
Ehrenmitglied V.I.P. h.c.
CAx-Architect
Beiträge: 5441
Registriert: 21.03.2005 Windows 10
NX 12.0.2 MP12
Teamcenter 12.2
|
erstellt am: 14. Jan. 2007 17:22 <-- editieren / zitieren --> Unities abgeben:
Hallo, jetzt hab ichs geschnallt. Vielen Dank für die Ausführliche Beschreibung. Nur noch eine Frage: Wie kann ich aus einem fertigen Muster wieder Teile rausnehmen oder zum Muster hinzufügen? ------------------
Gruß Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Martin H
Mitglied
Konstrukteur / Projektleiter
Beiträge: 727
Registriert: 17.03.2005 SE bis V19;
Inventor 2010
|
erstellt am: 14. Jan. 2007 18:19 <-- editieren / zitieren --> Unities abgeben: Nur für Markus_30
|
klemenz
Mitglied
Beiträge: 312
Registriert: 22.11.2002 Win7, SE V20SP15, auf P4 3GHz 3GB RAM, nVIDIA FX1100
|
erstellt am: 14. Jan. 2007 18:50 <-- editieren / zitieren --> Unities abgeben: Nur für Markus_30
Hallo Markus enstand das Muster aufgrund einer Skizze in der Baugruppe, -> EdgeBar Skizze -> Profil bearbeiten, in der Skizze Musterprofil anklicken und in der Formatierungsleiste Optionen und Parameter ändern. Muster aufgrund Einzelteil -> Muster im Einzelteil ändern. Elemente eines Musters können gelöscht werden, wird das Ursprungselement gelöscht, werden alle Elemente gelöscht. Ein gelöschtes Element wieder einfügen  Weiss auch nichts besseres, als Muster löschen und neu machen. Gruss, Ueli Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus_30
Ehrenmitglied V.I.P. h.c.
CAx-Architect
Beiträge: 5441
Registriert: 21.03.2005 Windows 10
NX 12.0.2 MP12
Teamcenter 12.2
|
erstellt am: 14. Jan. 2007 18:55 <-- editieren / zitieren --> Unities abgeben:
|
modeng
Ehrenmitglied V.I.P. h.c.
Beiträge: 7061
Registriert: 10.12.2003
|
erstellt am: 14. Jan. 2007 19:05 <-- editieren / zitieren --> Unities abgeben: Nur für Markus_30
Moin [...]
Ein gelöschtes Element wieder einfügen Weiss auch nichts besseres,
als Muster löschen und neu machen.

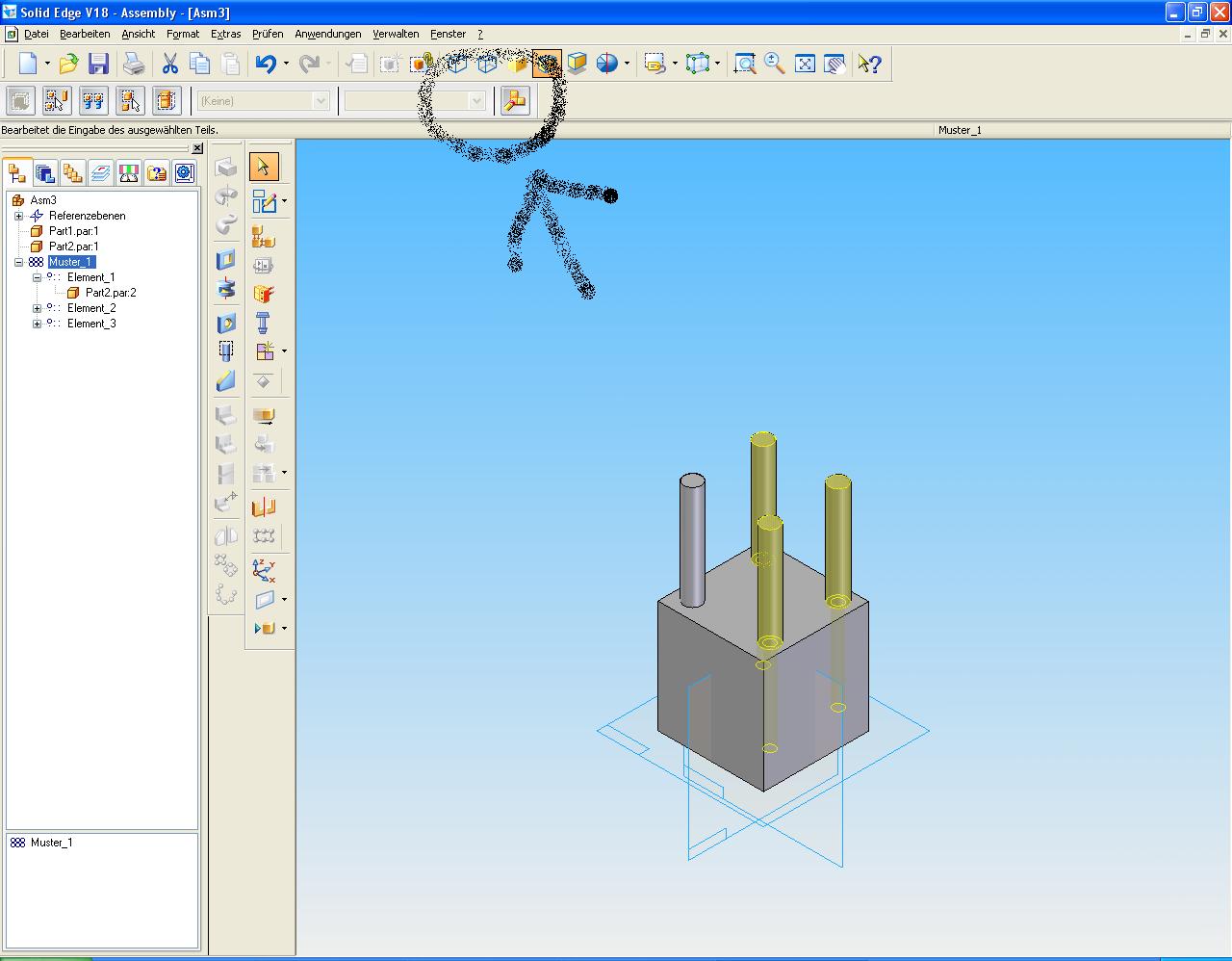

[...] bearbeiten des Musters, dort dann Muster auswaehlen und Knopf
'druecken' (siehe Bild). Element anklicken loescht, nochmaliges
anklicken macht das Loeschen rueckgaengig modeng ------------------
Don't feed the engineers! [Diese Nachricht wurde von modeng am 14. Jan. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
klemenz
Mitglied
Beiträge: 312
Registriert: 22.11.2002 Win7, SE V20SP15, auf P4 3GHz 3GB RAM, nVIDIA FX1100
|
erstellt am: 14. Jan. 2007 19:30 <-- editieren / zitieren --> Unities abgeben: Nur für Markus_30
@modeng Ja klar, über die Definition des Muster kann ich einzelne Elemente unterdrücken und wieder einfügen! Daran habe ich nicht gedacht. Habe ich aber einmal ein Element gelöscht statt unterdrückt, weiss ich keinen anderen Weg als Muster neu machen oder das Element einzeln wieder einsetzen. Gibts etwa auch dazu einen mir unbekannten Weg? Gruss, Ueli Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
modeng
Ehrenmitglied V.I.P. h.c.
Beiträge: 7061
Registriert: 10.12.2003
|
erstellt am: 14. Jan. 2007 19:52 <-- editieren / zitieren --> Unities abgeben: Nur für Markus_30
Moin, hmm, ein Teil des Musters loeschen (per Delete) geht AFAIK nur wenn das
Muster aufgeloest wird und wo kein Muster kann auch nichts wieder ein-
gefuegt werden.
Beim Muster per ASM-Skizze gibt's auch noch eine Falltuer: bearbeitet
man das Musterprofil und macht dann einen Undo All so werden alle
Musterelemente geloescht nicht aber das Musterprofil selbst. modeng ------------------
Don't feed the engineers! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
