Hallo ich habe eine mehr oder weniger schwierige Aufgabe.

Ich muss eine Förderkette Konstruieren, bzw in eine 3D Zeichnung einfügen.

Ich habe nicht die geringste Ahnung wie ich da ran gehe.

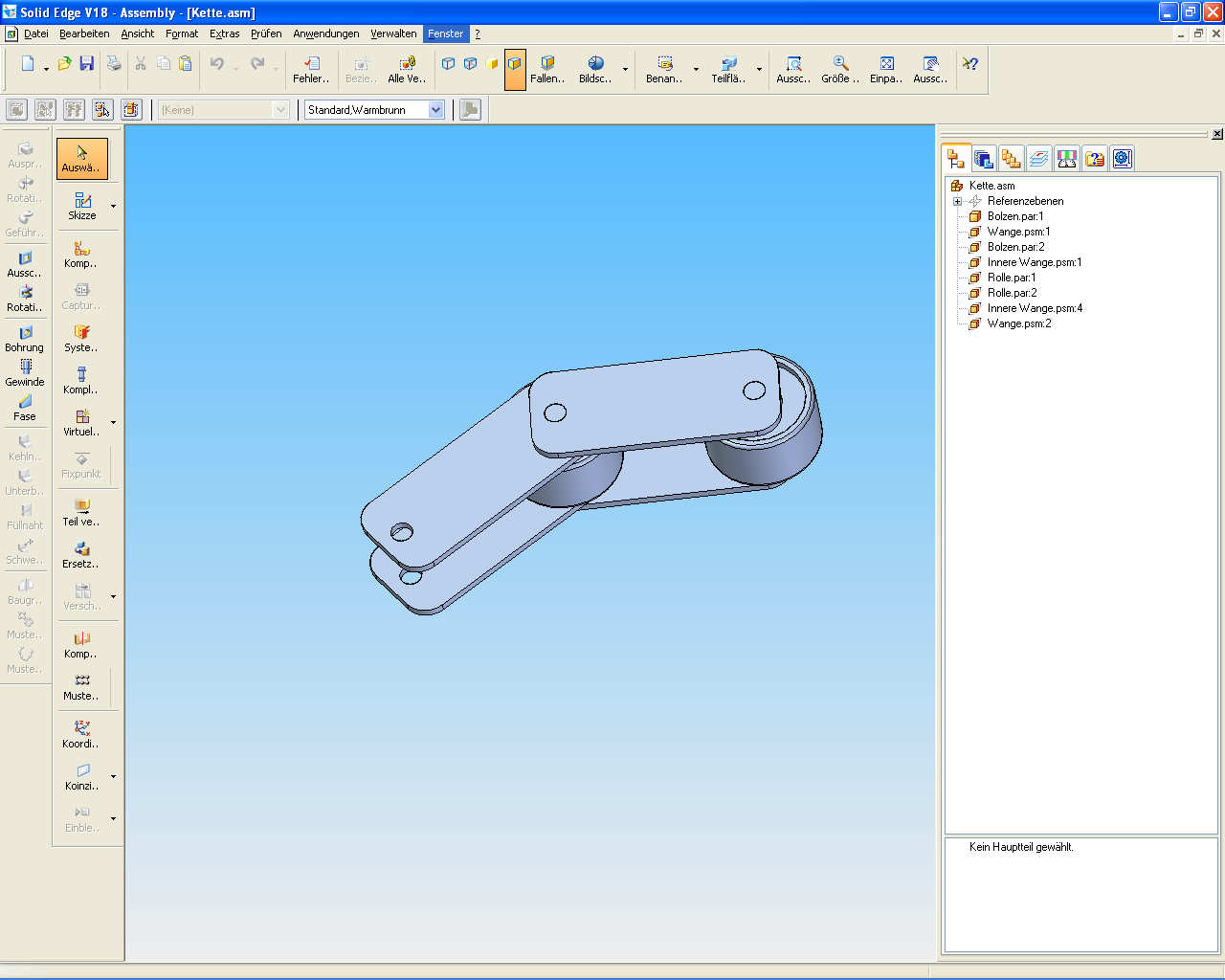

Ich habe die Kettenglieder mal gezeichnet und als ZIP angehangen.

Wäre echt nett, wenn ihr mir einen kleinen Schups geben könntet, damit ich in der richtigen Richtung suche.

Ich nutze SE V18 SP6 und die Kette müsste um einen Radius 800mm gelegt werden, am besten noch im Kreis mit einem geraden Stück dazwischen.

Ich hoffe Ihr könnt mir helfen.

Gruss Nicole

[Diese Nachricht wurde von Nicole32 am 30. Aug. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

*Schupsgib*

Versuchs mal mit Muster Entlang Kurve

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Martin H:
*Schupsgib*

Versuchs mal mit Muster Entlang Kurve

---

Bissl ausführlicher ?

Habe den Button in asm, aber ist nicht freigegeben.

wie gehe ich vor ?

Neue asm, Skizze Zeichnen (kurve) und dann ?

Gruss Nicole

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Du wirst es schaffen.
Aber dann wirst Du evtl. den Rechner damit in die Knie zwingen.
Es ist nicht empfehlenswert sowas in der Baugruppe auszumodellieren.
Falls genau die Parts vorhanden sein sollen, mache wenigstens eine Vereinfachung. Ich würde es aber vorziehen die Kette als eine einzige Ausprägung zu erstellen, bevor Du noch anfängst den Durchhang zu rechnen, damit es genau aufgeht.

Falls möglich folgendes nicht ausmodelliert in größeren Baugruppen haben:
- Ketten
- Borsten an Bürsten
- Lochbleche und Gitter
- ...

------------------
APeters@BSS-Online.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja vielen Dank für die Tips, allerdings ist der Button bei mir nicht freigegeben, so das ich garnicht anfangen kann :/

Durchhängen wird die Kette nich, da sie auf den Rollen auf Winkeln Läuft.

Ich muss das erstmal mit dem Muster hinbekommen, die vereinfachung kommt später

Gruss Nicole

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Keiner einen Tip, warum der Button nicht anzuwählen ist ?

Nicole, die nicht weiter kommt

[Diese Nachricht wurde von Nicole32 am 30. Aug. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Tja, Muster entlang Kurve heißt doch
"Bemustert Baugruppenformelemente entlang einer Kurve" und nicht etwa verbaute Teile.
Du bräuchtest also sowieso ein Hilfsteil.
Das könnte der Riemen sein, den Du an Stelle der Kette verwendest.
Der bekommt beliebiges Formelement (Löchlein) an der Stelle des ersten Gliedes. Dieses Löchlein wird eim Part entlang Kurve auf dem Riemen bemustert.
Nun machst Du eine Baugruppe. Da baust Du den Riemen ein und ein Kettenglied an Loch 1 an.
Jetzt kannst Du das Muster aus dem Teil nutzen, um das Kettenglied zu bemustern.
Am Ende löscht Du dann das Muster, weil die Gesamtbaugruppe zu schwerfällig wird.

Aber möglich dass es gar nicht geht, weil sich das Kettenglied nicht mitdreht oder so. Also verschwende besser nicht Deine Zeit damit.

Frage: Meinst Du mit 3D-Zeichnung eine Baugruppe oder eine Isometrische Draft?

------------------
APeters@BSS-Online.de

[Diese Nachricht wurde von Arne Peters am 30. Aug. 2006 editiert.]

[Diese Nachricht wurde von Arne Peters am 30. Aug. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

3D Baugruppe.

Meinst du also, das geht nicht ?

Gruss Nicole

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Als Baugruppe geht es eventuell nicht oder nur sehr mühsam.

Als Part kann man die Kette machen. Meist taucht sie ja auch als solches in der Stückliste auf. Aber sinnvoll ist nur begrenzt. Vor allem, wenn Du vorher erzählst, Du hast eine Große BG und experimentierst mit Vereinfachungen.

------------------
APeters@BSS-Online.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

einfachekette.zip einfache_kette.jpg

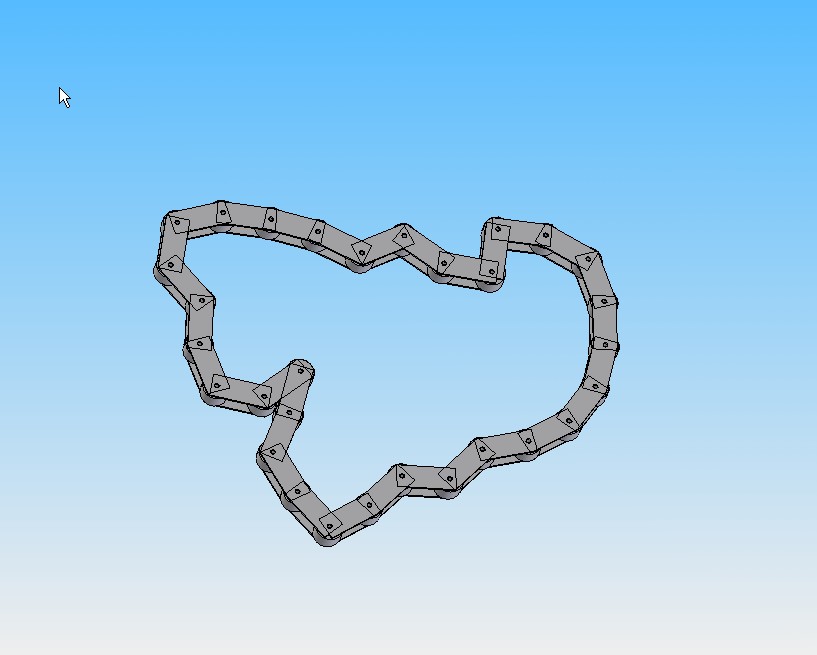

Vielleicht so ? Ich stell nur fest, dass man mit SE-Assemblybeziehungen sehr schnell an Grenzen stößt, die man so schnell gar nicht vermutet. SE ist für solche kinematischen Spielereien nicht robust genug. Aber es geht, langsam.

Man kann natürlich auch 2 Kettenglieder nehmen. Wenn man die Parts teached, einfach nur ctr-c, dann ctr-v und 2 Klicks pro Kettenglied, das geht selbst bei einer längeren Kette recht schnell.

[Diese Nachricht wurde von kmw am 30. Aug. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Nocole,

Ich würde davon abraten, die Kette auszumodellieren.
Wir machen die immer als geführte Ausprägung (s.Bild).
Nebenbei fällt durch die Skizze der Leitkontur dann auch die Gesamtlänge der Kette ab.

tschau,
Rainer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Edger,

als Ergänzung hätte ich noch die Idee, wenn es wirklich mal detailliert sein muß.
Kurze Kettenstücke als Baugruppe abspeichern und diese dann zu der großen Kette zusammensetzen. An den Stellen an denen die Kette einknickt kann man ja auf Anpassbare Baugruppe umschalten.

Würd aber generell von solch detaillierten Darstellung abraten, wenn es nicht einen triftigen Grund dafür gibt.

Mein Lehrgeselle hat zu mir immer gesagt:
Scheenheit krieje mer net bezahlt!
Aan echte Frankforter halt!

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
