Hallo Forum,

ich habe derzeit mit der V18 SP 5 zwei kleine Probleme.

1) Erstellung einer Gewindebohrung mit konischem Gewinde (NPT)
2) Zeichnungsableitung erstellt, mit Draufsicht auf Gewinde und schnitt durch Gewinde
3) Bei Draufsicht zeigt SE mir zwei 4/5-Kreise (Gewindedarstellung) an
4) Bei Schnittanischt wird keine Gewindedarstellung angezeigt

a) Erzeugung eines konischen Bolzengewindes mit der Gewindefunktion
b) Zeichnung erstellt, mit Ansicht "vorne" und Schnittansicht
c) Ansicht "vorne" OK, Schnittansicht ohne die dicke "Endlinie" der Gewindedarstellung.

Ich richte das System derzeit bei uns ein und gehe mal davon aus, dass sich irgendeine von mir getätigte Einstellung nicht mit den konischen Gewinden verträgt.  An einem nicht veränderten Zweitrechner mit V 17 klappt alles Prima wie gewünscht.

Kann mir jemand vielleicht einen guten Rat geben, wie ich zum gewünschten Ergebnis komme?

Tausend Dank!

------------------

Grüße,

burgmann
__________________________________
Das Leben ist eines der härtesten!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

modeng
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von modeng an!   Senden Sie eine Private Message an modeng  Schreiben Sie einen Gästebucheintrag für modeng

Beiträge: 7061
Registriert: 10.12.2003

erstellt am: 29. Jun. 2006 20:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für burgmann 10 Unities + Antwort hilfreich

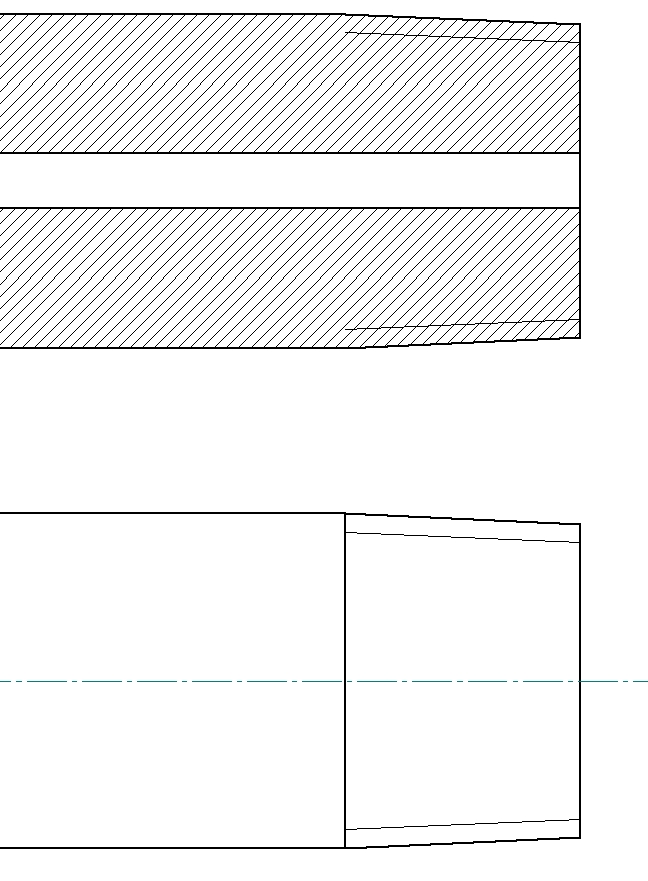

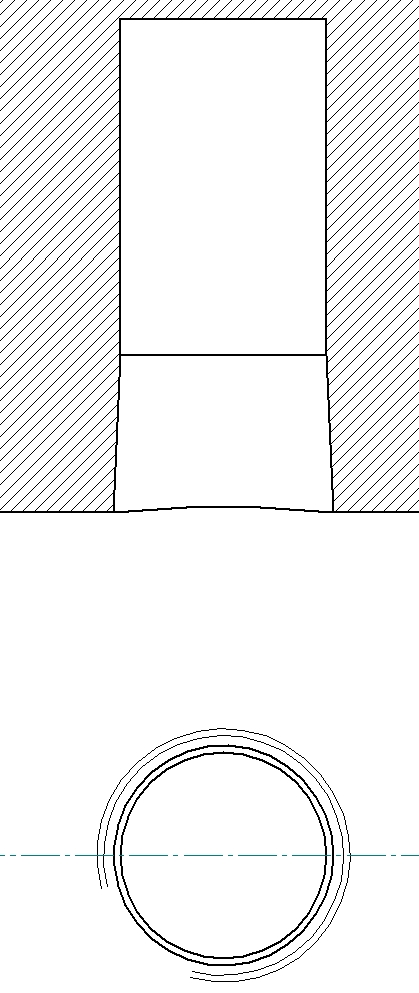

NPT_V18.zip


Moin,

die doppelten 4/5 Kreise sind bekannt (v18), vielleicht um das
konische Gewinde besser vom normalen unterscheiden zu koennen ?
Schnittdarstellung ist bei mir OK (V18/SP5) aber, aktiviere mal
die 'Verdeckte Linien' anzeigen bei die Schnittdarstellung fuer
fuer das Aussengewinde. Beim Innengewinde hat das keinen Einfluss
gehabt (beispiel anbei)

modeng

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

burgmann
Mitglied



Sehen Sie sich das Profil von burgmann an!   Senden Sie eine Private Message an burgmann  Schreiben Sie einen Gästebucheintrag für burgmann

Beiträge: 97
Registriert: 08.08.2005

SE V19 SP9
Compaq nw8240

erstellt am: 30. Jun. 2006 10:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hi Modeng,

danke für den Tip mit den verdeckten Linien. So passt es. Mit dem Bohrungsgewinde habe ich aber immer noch ein Problem und zwar genau dann, wenn ich es von einer zylindrischen Fläche (Mantelfläche) aus einfüge. Werde das wohl mal dem Support melden müssen.

Die U`s sind schon Unterwegs!

------------------

Grüße,

burgmann
__________________________________
Das Leben ist eines der härtesten!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

modeng
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von modeng an!   Senden Sie eine Private Message an modeng  Schreiben Sie einen Gästebucheintrag für modeng

Beiträge: 7061
Registriert: 10.12.2003

erstellt am: 30. Jun. 2006 13:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für burgmann 10 Unities + Antwort hilfreich

Moin,

kleiner Nachtrag:

in der Version V18 muss fuer das Aussengewinde der Nominaldurchmesser
des Gewindes genommen werden. Im Beispiel 1/8-14NPT also 0.54in oder
13,716mm. Fuer ein Innengewinde gleicher Art entfaellt das 'vorbohren'
mit den Innenmass (0.467in oder 11,8618mm)
Fuer das Innengewinde wird dann im Schnitt nur die Aussenkontur angezeigt
die Masse werden aber korrekt dargestellt

modeng

------------------
And then one wonders why a man/woman ages so fast in this nutty business
