Thema: Abwicklung aus part (4630 mal gelesen)
|
captainmiller Mitglied Teamleiter Konstruktion
Beiträge: 210 Registriert: 01.03.2005 SE V20, WIN XP SP2, Xeon 2x2,66GHz, 3,25GB RAM, NVIDIA Quadro FX 4600
|
erstellt am: 18. Mai. 2006 12:08 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen Folgendes Problem: Ich habe ein Part, das auf folgende Art und Weise modelliert wurde: Rechteckige Ausprägung --> Dünnewand (mit 0,2mm Aufmaß). Fertig (ne kantige Schale). Nun möchte ich die entstandene Schale im psm abwickeln. Dazu verwende ich den Befehl "Ecke auftrennen" an den "Außenkanten" der Schale (klappt auch soweit) und dann möchte ich mittels "In Blech umwandeln" das Solid eben in ein Blech umwandeln. Dabei kommt die Fehlermeldung: "Das ausgewählte Modell enthält keine Geometrie die in ein Blechteil umgewandelt werden kann. Ändern Sie das Modell, so dass es Ebenen und Zylinder enthält." Frage: ist mein angedachtes Vorgehen richtig, und wenn ja, wie klappt es dann? Hintergrund: Ich bekomme in Naher Zukunft Dummy-Modelle, die (in Wirklichkeit) mit einer 0,2mm dicken Folie überzogen werden sollen. Diese Folie soll lasergeschnitten werden und dafür brauche ich ne saubere Abwicklung. Mit der oben geschilderten Vorgehensweise wollte ich mal ausprobieren, wie ich aus einem rechteckigen Block die Seitenflächen abwickeln kann. Grüße Flo ------------------ Irren ist menschlich - um die Situation wirklich ekelhaft zu machen benötigt man schon einen Computer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rüben-Rudi Ehrenmitglied V.I.P. h.c. Landwirt, Konstrukteur
Beiträge: 3002 Registriert: 06.12.2002 SE ST7 MP5
|
erstellt am: 18. Mai. 2006 12:29 <-- editieren / zitieren --> Unities abgeben: Nur für captainmiller
Halo Flo, ich kenne mich da gar nicht so gut aus ... vom Gefühl her würde ich sagen das die Auftrennung über die Ecken hinaus erfolgen muß ... also über die Seitenwand noch in die waagerechte Fläche ... halt nur als Idee Gruß Bernd
------------------ Was der Bauer nicht kennt, das frisst er nicht! Würde der Städter wissen was er frisst, er würde Bauer werden! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lars Ehrenmitglied V.I.P. h.c.
Beiträge: 4319 Registriert: 23.10.2000 Solid Edge
|
erstellt am: 18. Mai. 2006 12:33 <-- editieren / zitieren --> Unities abgeben: Nur für captainmiller
Ich habe das mal schnell probiert. Part --> Klotz --> Dünnwand --> speichern PSM --> Einfügen Kopie eines Teiles --> Par wählen --> Ecken auftrennen --> Blech umwandeln (die bodenfläche als Hauptfläche gewählt) --> abwickeln. Das funktionierte problemlos. SE V18 SP5 Grüße Lars Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Martin H Mitglied Konstrukteur / Projektleiter
Beiträge: 727 Registriert: 17.03.2005 SE bis V19; Inventor 2010
|
erstellt am: 18. Mai. 2006 12:34 <-- editieren / zitieren --> Unities abgeben: Nur für captainmiller
|
Markus Gras Moderator Solid Edge AE
Beiträge: 4602 Registriert: 20.07.2000 Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.
|
erstellt am: 18. Mai. 2006 13:18 <-- editieren / zitieren --> Unities abgeben: Nur für captainmiller
|
captainmiller Mitglied Teamleiter Konstruktion
Beiträge: 210 Registriert: 01.03.2005 SE V20, WIN XP SP2, Xeon 2x2,66GHz, 3,25GB RAM, NVIDIA Quadro FX 4600
|
erstellt am: 18. Mai. 2006 15:01 <-- editieren / zitieren --> Unities abgeben:
Erst mal Dank an die Runde! @Lars: genau das war meine Vorgehensweise. Klappt (bei mir V17) aber nicht @Martin H: Nein, Wandstärken überall gleich. Bilder kommen.... Ich probier das jetzt noch mal. Kann ja nicht sein... Flo ------------------ Irren ist menschlich - um die Situation wirklich ekelhaft zu machen benötigt man schon einen Computer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mad-gapun Mitglied 3D-Datenverwaltungsfachberater
Beiträge: 467 Registriert: 12.05.2006
|
erstellt am: 18. Mai. 2006 15:10 <-- editieren / zitieren --> Unities abgeben: Nur für captainmiller
|
captainmiller Mitglied Teamleiter Konstruktion
Beiträge: 210 Registriert: 01.03.2005 SE V20, WIN XP SP2, Xeon 2x2,66GHz, 3,25GB RAM, NVIDIA Quadro FX 4600
|
erstellt am: 18. Mai. 2006 15:32 <-- editieren / zitieren --> Unities abgeben:

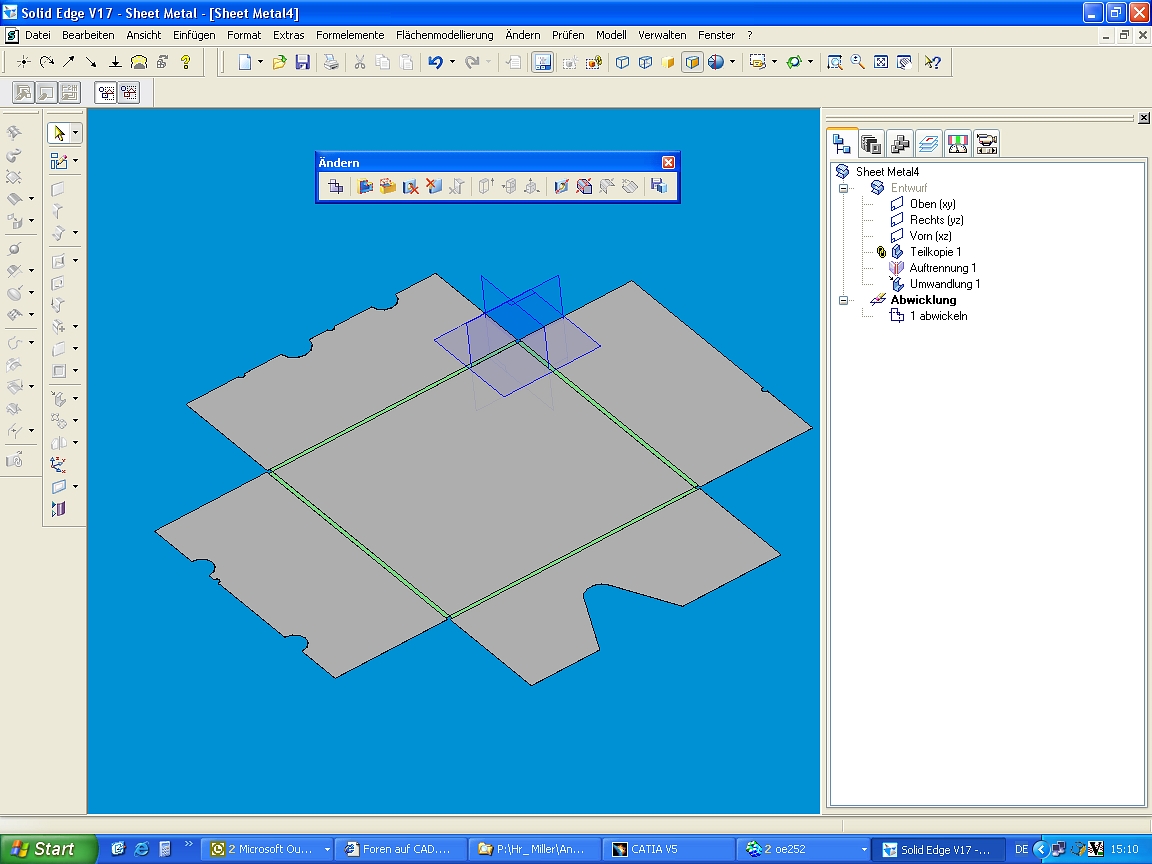

Und sie bewegt sich doch! Ich weiß wirklich nicht,was ich heute Vormittag anders gemacht habe, aber jetzt funktioniert es! Und zwar noch viel besser: Jetzt geht es sogar mit konvertierten igs-Modellen. Zum Beweis die Bilder Vielen Dank an die Runde! Flo P.S. Als Ursache vermute ich, dass es was mit dem abspeichern zu tun hatte. So hat sich zb die "Kopie eines Teils" nie automatisch aktualisiert usw. ... Man soll halt seinem Tretauto nicht untreu werden, aber die letzten Wochen waren sehr Catia-lastig ------------------ Irren ist menschlich - um die Situation wirklich ekelhaft zu machen benötigt man schon einen Computer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lars Ehrenmitglied V.I.P. h.c.
Beiträge: 4319 Registriert: 23.10.2000 Solid Edge
|
erstellt am: 18. Mai. 2006 16:29 <-- editieren / zitieren --> Unities abgeben: Nur für captainmiller
|
Ditmar Mitglied Vetrieb
Beiträge: 68 Registriert: 09.08.2004
|
erstellt am: 19. Mai. 2006 05:59 <-- editieren / zitieren --> Unities abgeben: Nur für captainmiller
Hallo Flo du kannst bei dieser Funktion noch anhand von Skizzen die Trennung bestimmen. Dadurch kannst du die Überlappung der Ecke verändern. Bei uns wird es oft gewünscht, das die Ecke nach dem Biegen schon überlappen. Dies erzeugen wir durch Skizzen an denen wir die Geometrie auftrennen. Viel Erfolg Ditmar Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
captainmiller Mitglied Teamleiter Konstruktion
Beiträge: 210 Registriert: 01.03.2005 SE V20, WIN XP SP2, Xeon 2x2,66GHz, 3,25GB RAM, NVIDIA Quadro FX 4600
|
erstellt am: 19. Mai. 2006 12:38 <-- editieren / zitieren --> Unities abgeben:
@lars: Vielen Dank für den Tipp. Erhöht zwar den Aufwand, aber das Ergebnis ist echt sauber. U's sind Dir sicher. Schönes Wochenende Flo ------------------ Irren ist menschlich - um die Situation wirklich ekelhaft zu machen benötigt man schon einen Computer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mib978 Mitglied
Beiträge: 4 Registriert: 21.06.2005
|
erstellt am: 29. Mai. 2006 22:20 <-- editieren / zitieren --> Unities abgeben: Nur für captainmiller
|
captainmiller Mitglied Teamleiter Konstruktion
Beiträge: 210 Registriert: 01.03.2005 SE V20, WIN XP SP2, Xeon 2x2,66GHz, 3,25GB RAM, NVIDIA Quadro FX 4600
|
erstellt am: 30. Mai. 2006 08:35 <-- editieren / zitieren --> Unities abgeben:

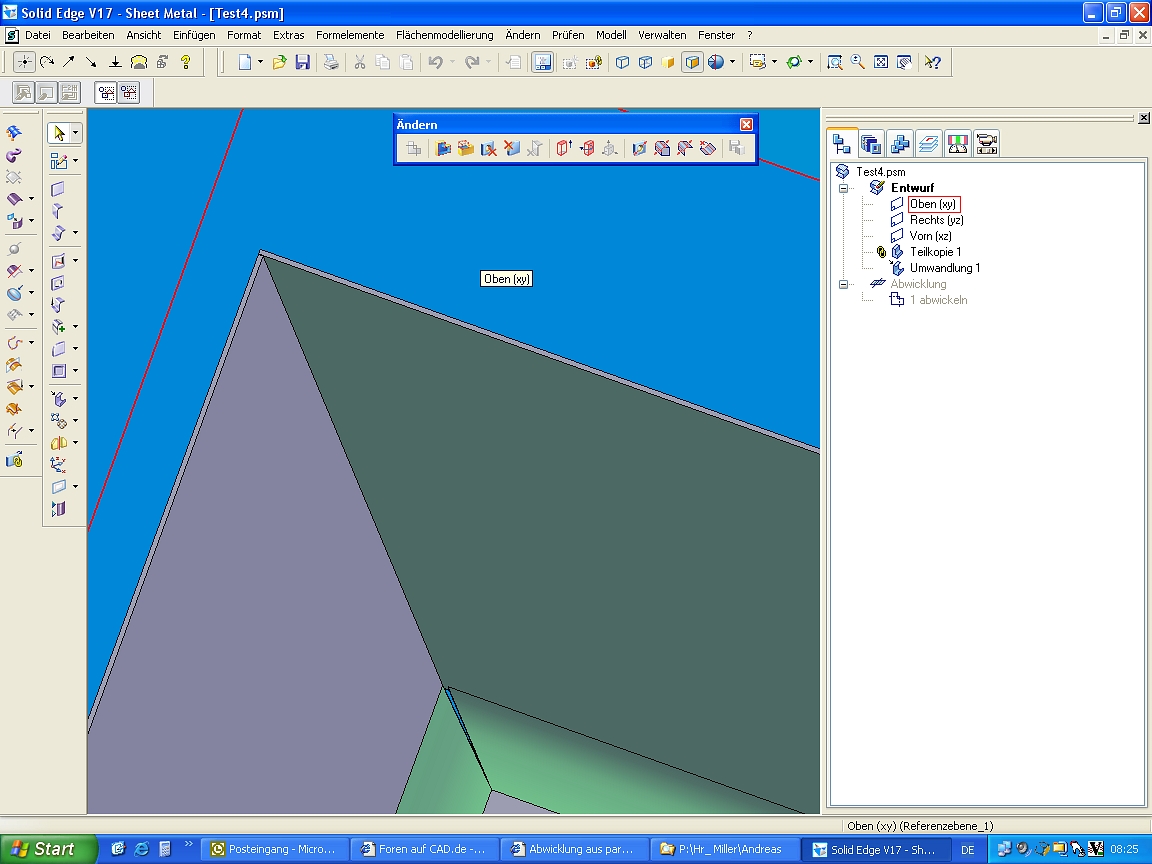

Hallo mib978 Bleiben wir bei dem Beispiel: Schalenelement, das abwewickelt werden soll. Verwendet man den Befehl Ecken auftrennen, so sieht es aus wie in Bild4, d.h. die Ecken überlappen sich nicht. Trennt man dagegen selbst von Hand durch Skizze und Ausschnitt die Ecke auf (im Part Modus), kann man es erreichen, dass sich die Ecken überlappen. Man muss den Ausschnitt nur ein wenig (ca. 10%) tiefer machen, als die Wandstärke (Bild3). So habe ich Ditmars Betrag zumindest verstanden (fälschlicherweise als Lars bezeichnet) - und so erreiche ich auch, was ich will... Grüße Flo ------------------ Irren ist menschlich - um die Situation wirklich ekelhaft zu machen benötigt man schon einen Computer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
