Hallo,

ich möchte die im Anhang zu sehende Fläche in ein Blechteil (.psm) umwandeln um anschließend eine Abwicklung zu erzeugen. Das Problem ist, dass mir für die Abwicklung die feststehende Kante fehlt. Ich habe schon diverse Wege ausprobiert (z.B. im Metal Sheed aus geführter Fläche ein Basisformelement erstellt (über rechte Maustaste)), ohne Erfolg.
Ich muss dazu sagen, dass ich noch ein blutiger Anfänger in SE bin und das mein erster Versuch in der Sheet-Metal-Umgebung ist.

Vielen Dank schonmal für eure Hilfe!
Xomasch

[Diese Nachricht wurde von Xomasch am 26. Jan. 2006 editiert.]

[Diese Nachricht wurde von Xomasch am 26. Jan. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nabbend,

viele hier, unter anderem auch ich, schaffen es nicht mit dem IE das Bild anzusehen da es Umlaute enthält.
Nitte aus dem "ä" ein "ae" machen und nochmal hochladen.

Gruß Mike

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

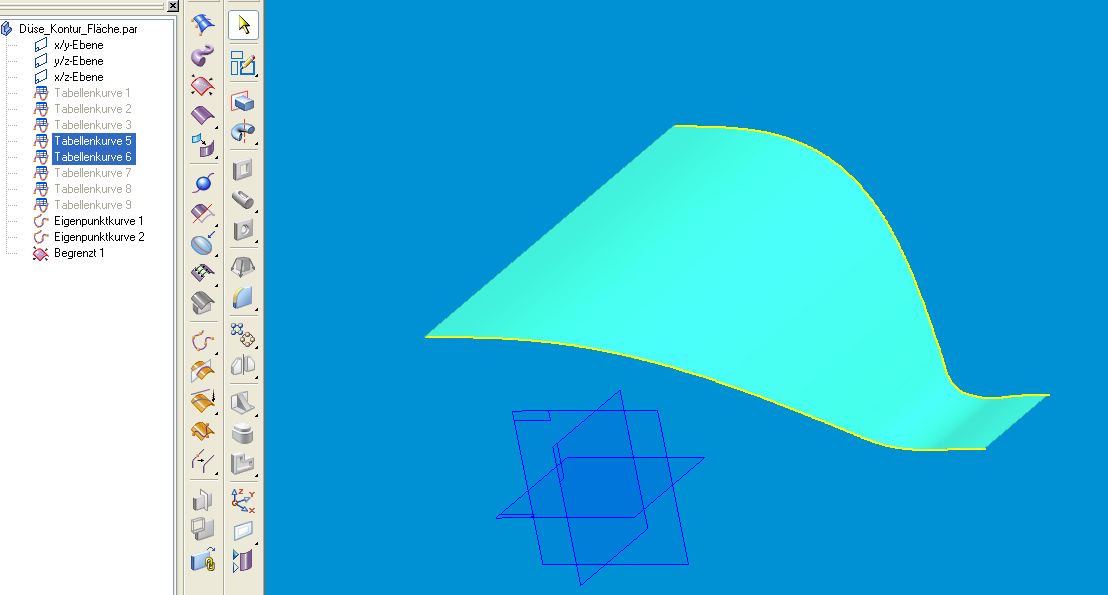

Hier ist sie, die Flaeche (Fläche)

------------------
APeters@BSS-Online.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ist das noch ein echtes Blechbiegeteil? Du kannst mit SE nur Blechbiegeteile erstellen und keine Blechformteile. Sobald es Verwindungen gibt stehst Du da...
Aber eine Idee hätte ich noch: wenn Du einen Konturlappen erzeugst, in dem Du diese geschwungene Kontur verwendest, dann ist es doch möglich durch einen Senkrechten Ausschnitt den ungewollten Rest weg zu schneiden... kommst Du damit weiter?

Lars

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin,

machen wir es uns nicht so schwer.
Uploade das Teil mal bitte. Flächenanalyse ist anhand des Bildes schwer zu machen

Gruß Mike

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

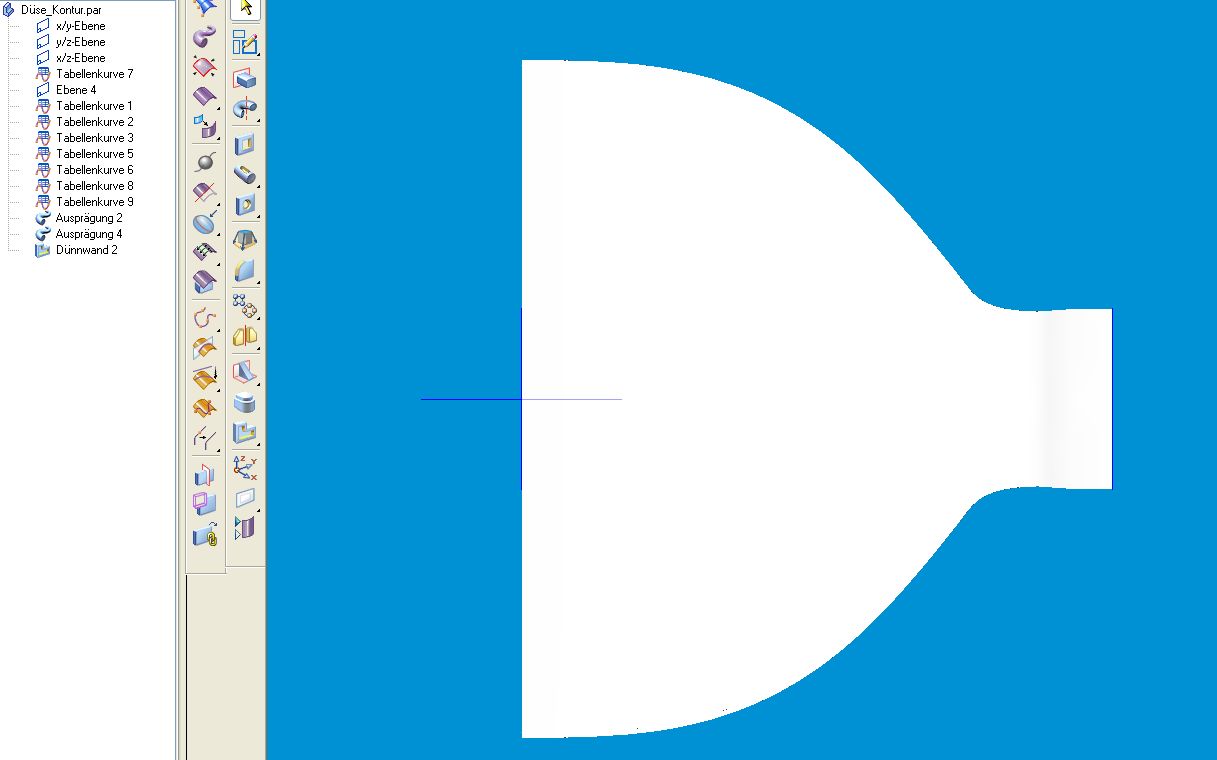

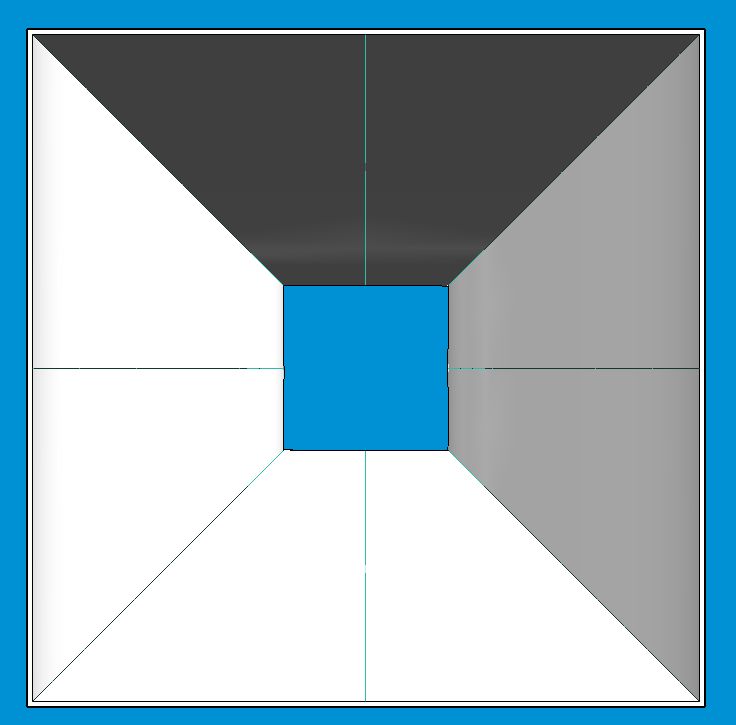

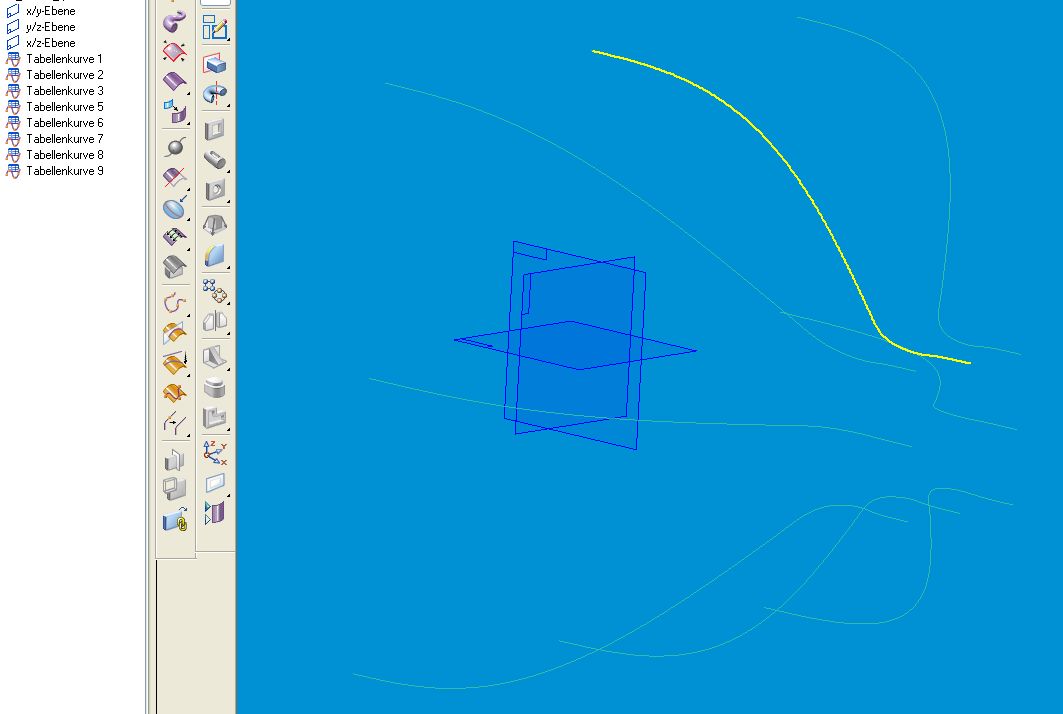

Duese_Seite.jpg Duese_vorn.jpg Duese_Konturkurven.jpg

Moin,

und vielen Dank, Lars, für den Tipp.

Mike, ich habe eine akademische Version (16). Das wird dir nicht viel nützen oder?

Ich kenne leider nicht den Unterschied zwischen Blechbiege- und -formteil. Letztendlich soll eine (Börger-)Düse mit quadratischem Querschnitt (400x400 auf 100x100) gebaut werden. Dazu sollen vier gleiche Blechteile anhand der Kontur gebogen werden (gewalzt). Die auf dem alten Bild (Flaeche.jpg) markierten Tabellenkurven entsprechen der von mir berechneten Kontur. Zum Verständnis habe ich 2 Bilder von der Düse angehängt und eins von den Kurvenzügen (entsprechend der Kontur), mit denen ich ein 3D-Modell von der Düse in .par erstellt habe.

Gruß
Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Es scheint ein Blechbiegeteil zu sein.
Aber SE kann offensichtlich keine Konturlappen aus Kurven erstellen.

------------------
APeters@BSS-Online.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bild1.jpg Bild2.jpg Bild3.jpg

Hallo Xomasch,
mit dieser Kontur geht es nicht.
Versuch doch mal eine Skizze zu zeichnen, die der Kontur recht nah kommt. Darauf achten, dass die einzelnen Bögen auch Tangential zuenander sind (siehe Bild).
Viel Spass beim nachzeichnen

tschau
Rainer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

zur Verteidigung von SE, selbst wenn es nur ein geringer Trost ist, geht es nach meinem bisherigen Erkenntnisstand geht weder mit CATIA noch mit UG. Allerding Catia V5r7 (relativ unaktuell) und NX2.

Gruß Mike

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi,

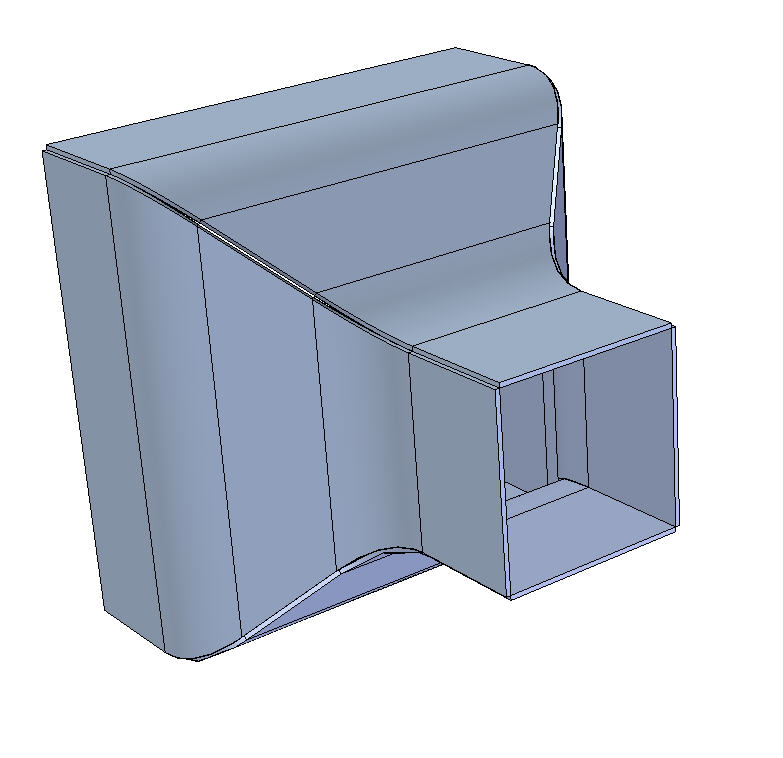

...meinst du so etwas? Das ist ein Blechteil von SE.
Viele Grüsse
networktom

------------------
You know the difference between you and God?
God never thinks He's you.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja genau! Wie hast du es gemacht?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Rainer,

den Konturlappen habe ich hinbekommen. Das mit dem senkrechten Ausschnitt verstehe ich noch nicht. Um die Schnittkanten zu erhalten müsste ich doch die Kurve (Skizze) um 45° nach links und rechts drehen. Falls das richtig ist, wie mache ich das?

Grüße und schönes Wochenende
Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bist Du Dir sicher, daß die Schnittkanten schräg im Blech laufen sollen. Der Senkrechte Ausschnitt in SheetMetal schneidet immer senkrecht zur Blechfläche. Das ist doch eigentlich auch normal. Das Blech wird doch geschnitten oder gebrannt.
Alles weitere wird doch eher als Schweißvorbereitung gemacht, wenn überhaupt.

------------------
APeters@BSS-Online.de

[Diese Nachricht wurde von Arne Peters am 27. Jan. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi Xomasch,

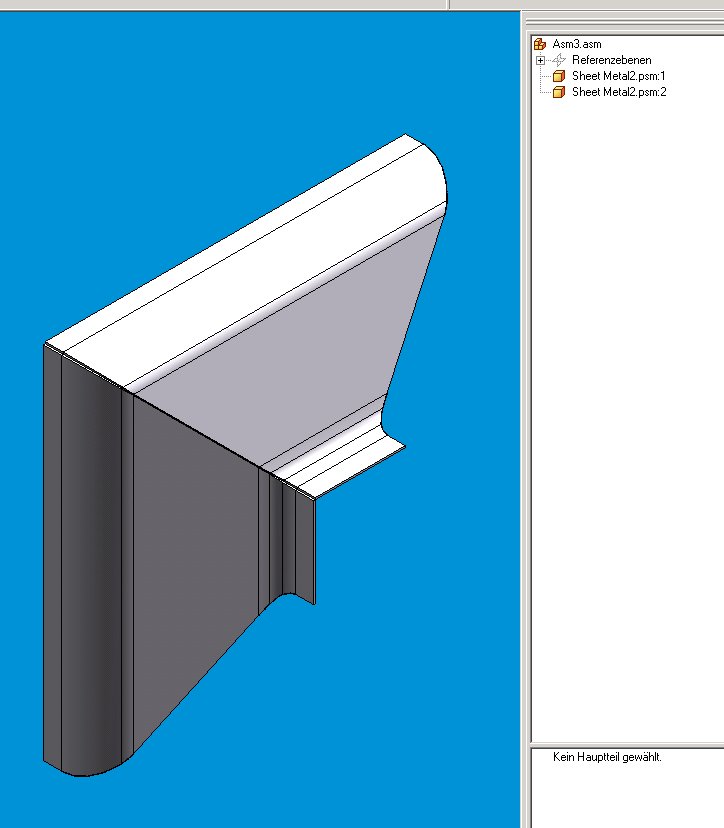

im Bild siehst du wie ich das gemacht habe. Den Rest in Assembly zusammenfügen. Was Arne schreibt ist absolut richtig. Im Normalfall Blech immer mit senkrechtem Ausschnitt schneiden. Die paar Zehntel  in der Kurve kriegst du in der Praxis immer zu. Zudem erreichst du es ohnehin nicht genauer gerundet. In den meisten Fällen genügt es auch.
Viele Grüsse
networktom

------------------
You know the difference between you and God?
God never thinks He's you.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Part1.pdf

Moin,

und zum 'Vorzeigen' oder sonst etwas nimmst halt so etwas. Ist
zwar nicht abzuwickeln dafuer aber schnell gemacht ...

modeng
