Thema: Kegelräder in 3D (417 mal gelesen)
|
tuxmrk
Mitglied
Dipl.-Ing./OStR
   Beiträge: 310
Registriert: 05.10.2002
|
erstellt am: 27. Sep. 2005 11:56  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich suche nach einer Möglichkeit, Kegelräder
in SolidEdge zu erzeugen. Eine Rechereche in den alten Beiträgen hat mich nicht
weitergebracht. Es gibt ja das bekannte Zahnradmakro. Gibt es sowas auch für
Kegelräder? Würde mich über Antworten freuen. mfg
Markus Pfaff Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
strela
Mitglied
Dipl.-Ing. (FH)
Beiträge: 338
Registriert: 17.09.2002 Solid Edge 2022, Win 10-64bit,
Nvidia Quadro RTX 4000
|
erstellt am: 27. Sep. 2005 12:50 <-- editieren / zitieren --> Unities abgeben: Nur für tuxmrk

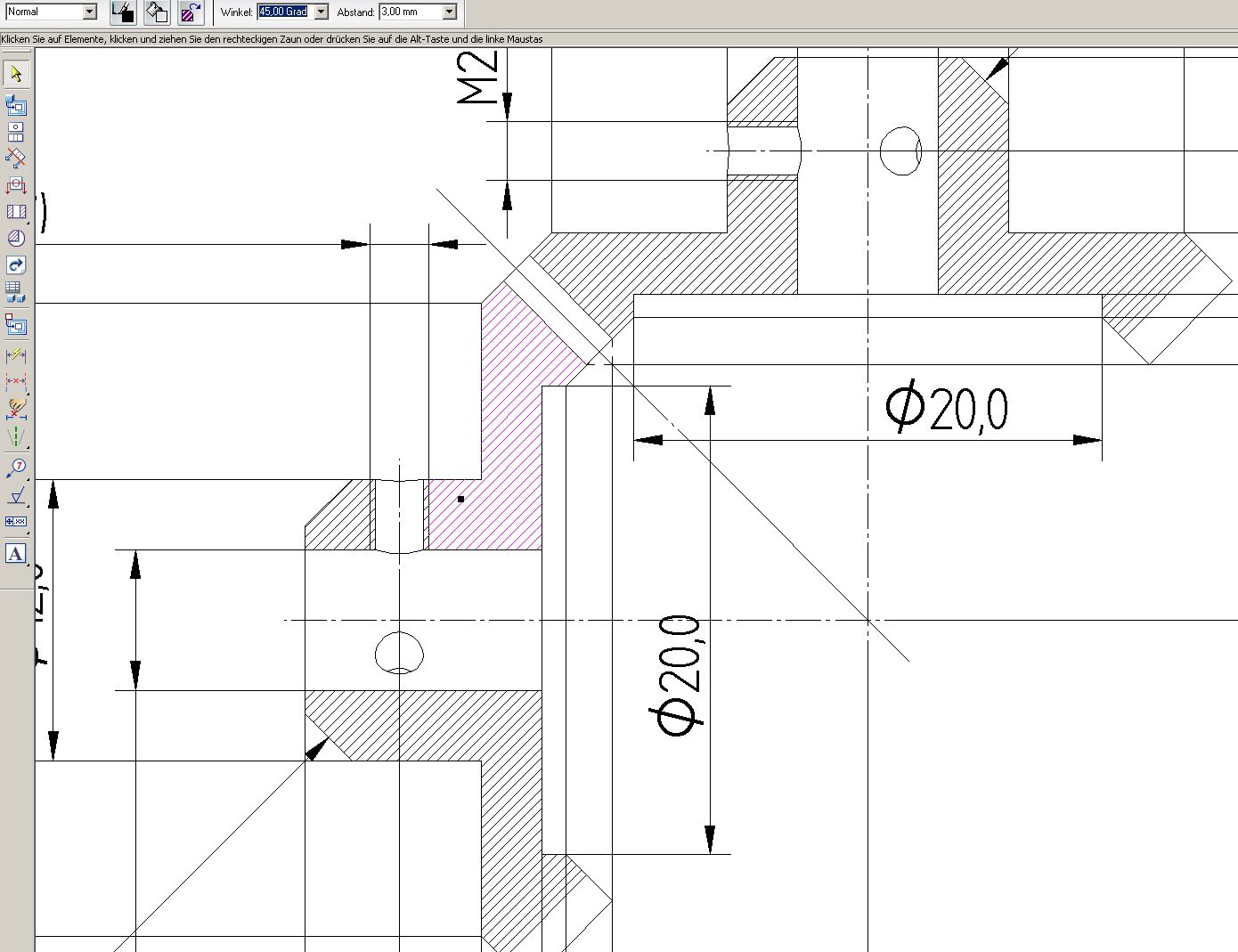

Ich habe für mich die Kegelräder als Rotationsausprägung modelliert. Also ohne Zähne. Es gibt zwar dann eine Kollision zweier Kegelräder. Dafür sieht es dann im Draft ziemlich DIN-gemäß aus. Im Schnitt im Draft habe ich die Schraffur deaktiviert (in den Eigenschaften der Zeichnungsansicht). Dann kannst du die einzelnen Flächen markieren, wo du die Schraffur einfügen willst (Befehl "Ausfüllen" bei Leiste "Zeichnen"). Du musst dazu vorher noch ein paar Hilfslinien einfügen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
klemenz
Mitglied
Beiträge: 312
Registriert: 22.11.2002 Win7, SE V20SP15, auf P4 3GHz 3GB RAM, nVIDIA FX1100
|
erstellt am: 27. Sep. 2005 13:14 <-- editieren / zitieren --> Unities abgeben: Nur für tuxmrk
|
gtbtz
Mitglied
Beiträge: 280
Registriert: 10.09.2001
|
erstellt am: 28. Sep. 2005 10:41 <-- editieren / zitieren --> Unities abgeben: Nur für tuxmrk
Hallo Markus Es gab mal eine Infoedge (2003/2004) in der die Herstellung beschrieben war, (find ich leider nicht mehr). Eine Möglichkeit wäre mit geführter Ausprägung oder 2 Querschnitte miteinander verbinden. Ich hab dazu einen Zahn als Skizze auf die Stirnfläche kopiert und als Leitkurven die Zahnflanken verwendet ich habs gefunden
------------------
mfg und danke
gtbtz
Georg [Diese Nachricht wurde von gtbtz am 28. Sep. 2005 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
