Thema: radiusbemaßung (301 mal gelesen)
|
Trautmann
Mitglied
Konstrukteur
   Beiträge: 129
Registriert: 25.06.2003 ACAD
ACADM6
SolidWorks
SolidEdge
W2k SP4
|
erstellt am: 18. Apr. 2005 15:19  <-- editieren / zitieren -->   Unities abgeben:
das zu bemaßende teil ist recht klein so das 3-4 ansichten in 1:1 auf ein a4 blatt passen. an diesem teil ist ein radius von 1000mm. nun das problem er bemaßt den radius immer bis zum mittelpunkt. ergo geht immer ein sinnloser strich durch mein normblatt. wie bekomm ich das hin das ich nur n maßpfeil mit maß an dem radius stehen hab... wie bei autocad.... ------------------
"Wir haben ein Problem mit der Kontruktion!!!!"
"Wirf doch einfach den Ring ins Feuer!!!" Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Martin L
Mitglied
Maschinenbauingenieur
Beiträge: 266
Registriert: 19.02.2002 P4 3,0GHz; 1024MB; nVidia quadro 4 980xgl; Win2000 SP3
|
erstellt am: 18. Apr. 2005 16:28 <-- editieren / zitieren --> Unities abgeben: Nur für Trautmann
Hallo Trautmann, Maß selektieren, Eigenschaften aufrufen und dann auf einer Registerkarte (sitze z.Zt. leider nicht an einem SE-AP) die Option Linien Verbinden aktivieren/deaktivieren, Gruss Martin ------------------
SE V16-SP5; keine Zusatzmodule
P4 3,0GHz; 1024MB; nVidia quadro 4 980xgl; Win2000 SP3 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Honeybunny
Mitglied
Beiträge: 24
Registriert: 24.05.2004 Celsius M420 - 3,2GHz
1GB RAM
Quadro FX1000
-------------------------
Win XPpro SP2
SE V17
ALGOR V16.2
-------------------------
Zusatztools siritec.com:
myNu 3.0
PMTabelle V3.0
DraftScale V1.0
|
erstellt am: 18. Apr. 2005 18:09 <-- editieren / zitieren --> Unities abgeben: Nur für Trautmann
|
Trautmann
Mitglied
Konstrukteur
Beiträge: 129
Registriert: 25.06.2003 ACAD
ACADM6
SolidWorks
SolidEdge
W2k SP4
|
erstellt am: 19. Apr. 2005 07:59 <-- editieren / zitieren --> Unities abgeben:

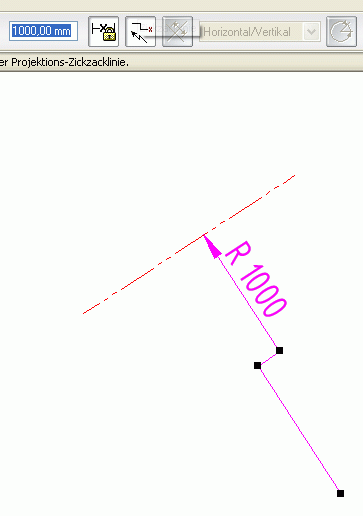

das mit der zickzack linie ist top.... manchmal sieht man den wald vor lauter bäumen nicht danke!!!
das mit den linien verbinden geht nicht.. hab den hacken weggemacht.. keine veränderung kannste mal n bild machen?
------------------
"Wir haben ein Problem mit der Kontruktion!!!!"
"Wirf doch einfach den Ring ins Feuer!!!" Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
modeng
Ehrenmitglied V.I.P. h.c.
Beiträge: 7061
Registriert: 10.12.2003
|
erstellt am: 19. Apr. 2005 09:28 <-- editieren / zitieren --> Unities abgeben: Nur für Trautmann
Moin, das geht schon nur muss die Masszahl mit Pfeil *aussen* am Radius
sein. Soll sie innen sein geht es nur mit Zick-Zack auch interaktiv: - SmartDiemnsion waehlen
- Zick-Zack aktivieren
- zu messendes Element waehlen
- linke Maustaste halten und in Richtung Mittelpunkt ziehen
- wenn gewuenschte Laenge erreicht Maustaste loslassen
und *einmal* Mausklick
- soll jetzt eine Zick-Zacklinie erzeugt werden mit der Maus
nach recht/links und unten fahren
wenn nein nomals einen MausKlick an gleicher Posisition modeng Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
