Thema: 2 Laschen nebeneinander (V15) (471 mal gelesen)
|
Stefan_Übelhack
Mitglied
Dipl. Ing. (FH) MB
   Beiträge: 67
Registriert: 13.08.2002
|
erstellt am: 31. Jan. 2005 19:06  <-- editieren / zitieren -->   Unities abgeben:
Hi, ich hätte mal ne Frage, da die Hotline erst wieder
morgen zu erreichen ist. Wie kann man an eine Fläche
2 Laschen nebeneinander ohne Spalt anbringen.
Klar macht man das normalerweise nicht. Habe aber ein Teil,
das schräg abgeschnitten ist, die Fläche verlängert wurde und
jetzt auf einer Seite die Lasche verlängert werden soll. V15 Ich hoffe Ihr könnt mir helfen. Besten Dank im vorraus Stefan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Gras
Moderator
Solid Edge AE

Beiträge: 4684
Registriert: 20.07.2000 Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.
|
erstellt am: 31. Jan. 2005 19:34 <-- editieren / zitieren --> Unities abgeben: Nur für Stefan_Übelhack
|
WePeCom
Mitglied
selbstständig
Beiträge: 148
Registriert: 20.01.2002 HP X4000 Dual XEON 2,4 /2GB Ram
HP NW8000 P4 M1,7 /1,5GB Ram
SE V16 SP3
Feature Recognizer
Cadenas PartSolution
Transmagic
|
erstellt am: 31. Jan. 2005 19:36 <-- editieren / zitieren --> Unities abgeben: Nur für Stefan_Übelhack

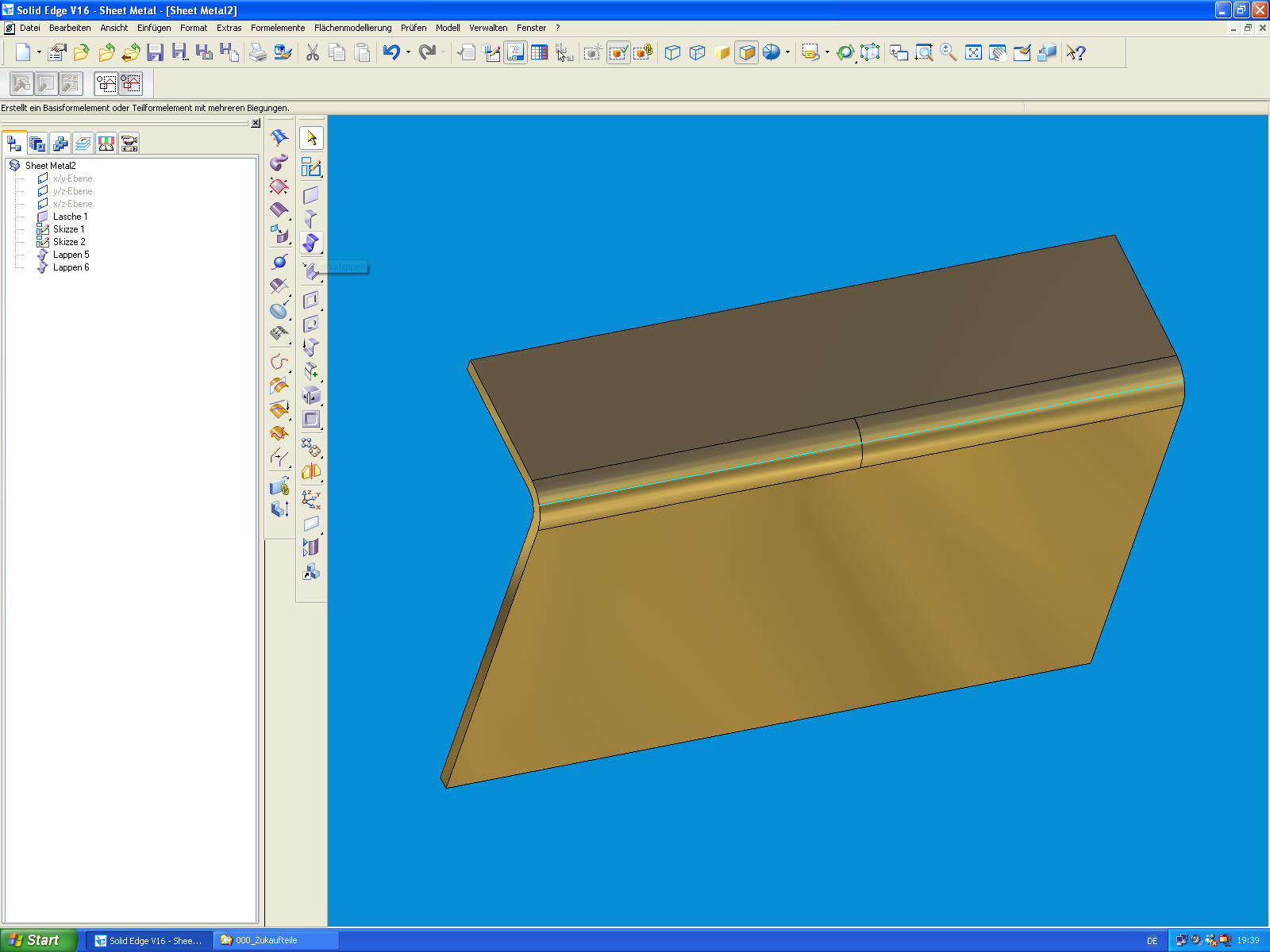

Hallo, es ginge über die Skizzenfunktion und einen Konturlappen, allerdings mit einer Einschränkung. Die Biegung wird geteilt angezeigt. Abwicklung und gerade richten ist auch nicht möglich. Also wenn es das ist wie ich es verstanden habe, dann verstehe ich den Sinn nicht ganz. ------------------
Gruß
Wolfgang Wer immer nur nach hinten schaut, hat keine Zeit nach vorn zu gehen. [Diese Nachricht wurde von WePeCom am 31. Jan. 2005 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
WePeCom
Mitglied
selbstständig
Beiträge: 148
Registriert: 20.01.2002 HP X4000 Dual XEON 2,4 /2GB Ram
HP NW8000 P4 M1,7 /1,5GB Ram
SE V16 SP3
Feature Recognizer
Cadenas PartSolution
Transmagic
|
erstellt am: 31. Jan. 2005 19:40 <-- editieren / zitieren --> Unities abgeben: Nur für Stefan_Übelhack
|
Stefan_Übelhack
Mitglied
Dipl. Ing. (FH) MB
Beiträge: 67
Registriert: 13.08.2002
|
erstellt am: 31. Jan. 2005 22:43 <-- editieren / zitieren --> Unities abgeben:
|
WePeCom
Mitglied
selbstständig
Beiträge: 148
Registriert: 20.01.2002 HP X4000 Dual XEON 2,4 /2GB Ram
HP NW8000 P4 M1,7 /1,5GB Ram
SE V16 SP3
Feature Recognizer
Cadenas PartSolution
Transmagic
|
erstellt am: 01. Feb. 2005 10:25 <-- editieren / zitieren --> Unities abgeben: Nur für Stefan_Übelhack
Hallo Stefan, ja das geht auch in der V15. In meinem Beispiel (2x50x100mm) sind es zwei einzelne Skizzenzüge von jeweils 50mm. Als Formelement wählst Du den Konturlappen, angesetzt zur Skizze. Es darf auch keine Biege- und Eckausklinkung eingestellt sein. Aber wie oben schon erwähnt, das Teil läßt sich nicht abwickeln. ------------------
Gruß
Wolfgang Wer immer nur nach hinten schaut, hat keine Zeit nach vorn zu gehen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken
Beiträge: 7467
Registriert: 05.2002.24 Solid Edge Seminarunterlagen
Training, Beratung, Programmierung
|
erstellt am: 01. Feb. 2005 10:46 <-- editieren / zitieren --> Unities abgeben: Nur für Stefan_Übelhack
|
CadKD
Ehrenmitglied
Konstrukteur
Beiträge: 1752
Registriert: 14.08.2002 SE ST5
SWX 2011 SP4
ProE WF IV, M080
ProE WF III, M200
ProE WF II, M171
Win7 64,
HP Elite Book 8730W
Core 2 DUO T9600 2,8 GHz
4GB DDR2 RAM
nVidia FX2700M
|
erstellt am: 01. Feb. 2005 16:05 <-- editieren / zitieren --> Unities abgeben: Nur für Stefan_Übelhack
|
WePeCom
Mitglied
selbstständig
Beiträge: 148
Registriert: 20.01.2002 HP X4000 Dual XEON 2,4 /2GB Ram
HP NW8000 P4 M1,7 /1,5GB Ram
SE V16 SP3
Feature Recognizer
Cadenas PartSolution
Transmagic
|
erstellt am: 02. Feb. 2005 21:43 <-- editieren / zitieren --> Unities abgeben: Nur für Stefan_Übelhack
Hallo, also mir ist die Sache mit dem Spalt schon klar. Habe ja lediglich die Frage der Machbarkeit und den daraus resultierenden Effekt erläutern wollen. Aber anzumerken wäre in diesem Fall noch das dieser Spalt auch in der 2D Ableitung dargestellt wird. Sicherlich kann man die Linien ausblenden, bleibt also nach wie vor nur noch die Frage offen warum man so konstruieren will. Wäre der Spalt nun 10mm keine Frage, obwohl auch den könnte man anders lösen. ------------------
Gruß
Wolfgang Wer immer nur nach hinten schaut, hat keine Zeit nach vorn zu gehen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
