Thema: geschnittene Bemassung im Draft (1230 mal gelesen)
|
Solidos
Mitglied
   Beiträge: 328
Registriert: 26.06.2002 SE_V14
|
erstellt am: 21. Dez. 2004 09:44  <-- editieren / zitieren -->   Unities abgeben:

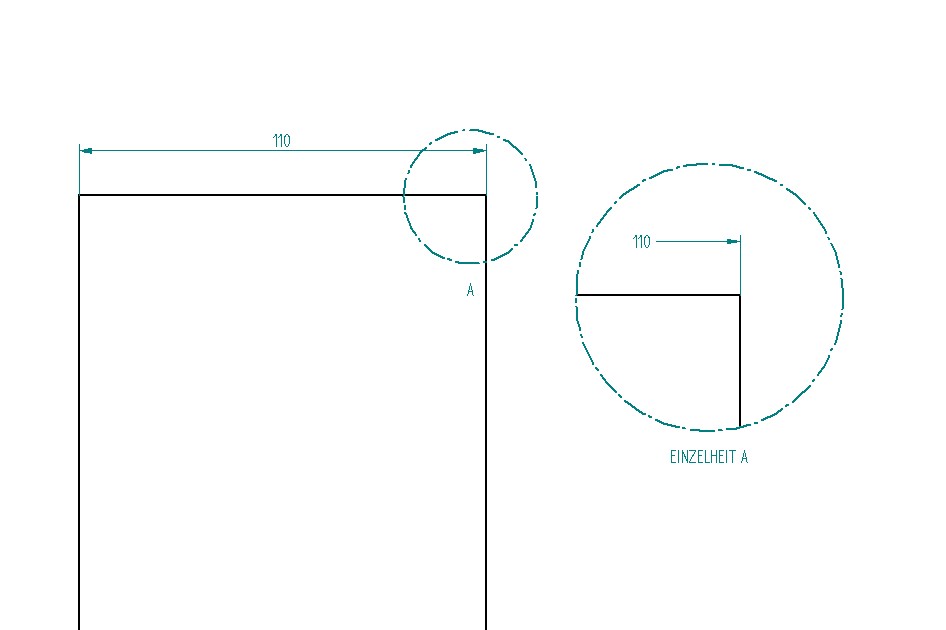

Hallo Edgers Kennt jemand eine Möglichkeit, eine geschnittene Bemassung, so wie in der Beilage in der Einzelheit zu sehen, korrekt zu erstellen?
Bislang benutze ich eine Linie, eine Legende und ein Textfeld. Aber leider ist dies gebastelt, da dies nicht adabtiv ist. Gruss
Solidos Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Martin L
Mitglied
Maschinenbauingenieur
Beiträge: 266
Registriert: 19.02.2002 P4 3,0GHz; 1024MB; nVidia quadro 4 980xgl; Win2000 SP3
|
erstellt am: 21. Dez. 2004 10:10 <-- editieren / zitieren --> Unities abgeben: Nur für Solidos
Hallo Solidos, anbei eine getrickste Version, mit welcher wir uns gelegentlich helfen.
In der Einzelheit ist die Länge über die Durchmesserbemaßung vermaßt, die Maßzahl ist eingebettet und das Durchmessersymbol ausgeblendet.
Ziemlich getrickst, aber vielleicht hilfreich. Gruss Martin ------------------
SE V16-SP2; keine Zusatzmodule
P4 3,0GHz; 1024MB; nVidia quadro 4 980xgl; Win2000 SP3 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Solidos
Mitglied
Beiträge: 328
Registriert: 26.06.2002 SE_V14
|
erstellt am: 21. Dez. 2004 10:14 <-- editieren / zitieren --> Unities abgeben:
|
Martin L
Mitglied
Maschinenbauingenieur
Beiträge: 266
Registriert: 19.02.2002 P4 3,0GHz; 1024MB; nVidia quadro 4 980xgl; Win2000 SP3
|
erstellt am: 21. Dez. 2004 10:34 <-- editieren / zitieren --> Unities abgeben: Nur für Solidos
Hallo Solidos, hier ein Screenshot. Hier nochmal die Vorgehensweise:
- Einzelheit erzeugen
- Bemaßung als Durchmessermaß (Mittelpunkt der Linie als Rotationsachse)
- Maßzahl 'einbetten' und Durchmessermaßsymbol ausblenden Die Durchmesserbemaßung kann bei einfachen Geometrien direkt benutzt werden, bei komplizierteren Geometrien muss man sich schon mal Hilfslinien einzeichnen.
Wie gesagt, ziemlich getrickts aber was Besseres ist uns auch noch nicht eingefallen. Gruss Martin ------------------
SE V16-SP2; keine Zusatzmodule
P4 3,0GHz; 1024MB; nVidia quadro 4 980xgl; Win2000 SP3 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Solidos
Mitglied
Beiträge: 328
Registriert: 26.06.2002 SE_V14
|
erstellt am: 21. Dez. 2004 11:14 <-- editieren / zitieren --> Unities abgeben:
Hallo Martin Erstmals Danke für den Tip!
Dass mit dem Durchmessermass und das ausblenden des Durchmessersymbol habe ich hin bekommen. Aber das "einbetten" verstehe ich nicht ganz resp. ich finde den Befehl nicht. Zudem bleibt bei mir die Masslinie in der Mitte der Linie stehen, also ich kann diese nicht kürzen oder verlängern. Wie hast Du dies gemacht? Gruss, Solidos ------------------
SE_V14_SP14, XP, 3GHz Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Martin L
Mitglied
Maschinenbauingenieur
Beiträge: 266
Registriert: 19.02.2002 P4 3,0GHz; 1024MB; nVidia quadro 4 980xgl; Win2000 SP3
|
erstellt am: 21. Dez. 2004 11:41 <-- editieren / zitieren --> Unities abgeben: Nur für Solidos
Hallo Solidos, wenn das Maß eingebettet ist, kannst Du die Maßzahl bei Halbdurchmesser-Bemaßung verschieben. - Bemaßungseigenschaften aufrufen
- Registerkarte "Text"
- Position auf 'eingebettet' setzten (PullDown-Menü) Gruss Martin ------------------
SE V16-SP2; keine Zusatzmodule
P4 3,0GHz; 1024MB; nVidia quadro 4 980xgl; Win2000 SP3 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Solidos
Mitglied
Beiträge: 328
Registriert: 26.06.2002 SE_V14
|
erstellt am: 21. Dez. 2004 11:47 <-- editieren / zitieren --> Unities abgeben:
|
