Thema: Zahnräder zeichnen (9052 mal gelesen)
|
technix
Mitglied
Student
   Beiträge: 3
Registriert: 06.12.2004
|
erstellt am: 06. Dez. 2004 17:47  <-- editieren / zitieren -->   Unities abgeben:
Hallo ihr! Ich arbeite mich gerade in die Akademische Version (Schulversion) von SE V12 ein. Ich will mit Schülern Zahnräder zeichnen und später fräsen. Leider funktioniert das Zahnradmakro nicht! Hat jemand einen Tipp, wie ich schnell zu Zahnrädern komme, ohne groß zu zeichnen? Denn dies ist zu schwer für die Schüler bzw. benötigt zuviel Zeit. MfG
technix
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rüben-Rudi
Ehrenmitglied V.I.P. h.c.
Landwirt, Konstrukteur
Beiträge: 3002
Registriert: 06.12.2002 SE ST7 MP5
|
erstellt am: 06. Dez. 2004 19:38 <-- editieren / zitieren --> Unities abgeben: Nur für technix
Hallo Technix, mit was für Schülern willst du Modellieren und zeichnen? Vorkentnisse? Bei Facharbeitern/Schülern einer Oberstufe kann man erwarten das sie sich ins Zahnprofil einarbeiten ... einen zahn modellieren und dann eine runde Ausprägung damit bemustern. Ich muß gestehen, das ich mich lange nicht mehr mit Zahnrädern auseinander gesetzt habe ... aber Flanken und Kurvenverläufe mußte ich auch mal berechnen. M. E. brauchst du für diese Aufgabe min. ein halbes Schuljahr ... wenn deine Schüler einige Hintergründe verstehen sollen und nicht nur auf Knopfdruck Zahnräder erscheinen sollen die dann irgendwo aus einer Maschine fallen. Mach doch mal nähere Angaben, wie du dir das ganze vorstellst. Gruß Rübe ------------------
Was der Bauer nicht kennt, das frisst er nicht!
Würde der Städter wissen was er frisst,
er würde Bauer werden! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
amg13
Mitglied
Beiträge: 942
Registriert: 20.12.2002 Aktuell:
FSC R550 2x Xeon X5450 QuadCore
8GB RAM
Nvidia FX4800
Dell Precision M6300
Solid Edge ST3
NX 7.5
Solid Works 2010
Pro/E
Das war einmal:
HP Workstation
>80x SolidEdge V19 (Classic & Foundation)
14x SMAP3D Piping/Partfinder
|
erstellt am: 07. Dez. 2004 10:42 <-- editieren / zitieren --> Unities abgeben: Nur für technix
|
Bruder
Mitglied
Applikationsingenieur
Beiträge: 32
Registriert: 29.08.2003 Win2K SP4; SEv15Upd14; Pro.file7.4; PIV 3GHz; 1GB RAM
|
erstellt am: 07. Dez. 2004 11:05 <-- editieren / zitieren --> Unities abgeben: Nur für technix
|
| Ex-Mitglied | |
gtbtz
Mitglied
Beiträge: 280
Registriert: 10.09.2001 Solid edge V2021 academic
Win10
|
erstellt am: 07. Dez. 2004 13:41 <-- editieren / zitieren --> Unities abgeben: Nur für technix
Hasllo technix Bei Moduln kleiner als 2 kann es Probleme geben, Multiplizere deinen Modul mit 10 und skaliere anschließend die Skizze wieder mit 0,1 Dann funzts
Georg ------------------
mfg und danke
gtbtz
Georg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
technix
Mitglied
Student
Beiträge: 3
Registriert: 06.12.2004
|
erstellt am: 08. Dez. 2004 17:37 <-- editieren / zitieren --> Unities abgeben:
Hallo ihr! das Makro läuft nicht, trotz Service Pack 5. Vielleicht mit einem höheren Makro. Er meldet immer" macro must be run from a Provile enviroment". Die Zahnräder aus dem Engeneering Handbook kann ich auch nicht öffnen. Meldet Fehlermeldung. Wenn ihr noch Tipps habt, könnt ihr euch ja melden. Technix Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Matthias Leemann
Mitglied
Masch. Ing HTL
Beiträge: 394
Registriert: 03.10.2003 Windows 11 Pro
Solid Edge 2022
|
erstellt am: 08. Dez. 2004 17:52 <-- editieren / zitieren --> Unities abgeben: Nur für technix
Hallo Technix, du musst das Macro starten, wenn du im Befehl Ausprägung (Part-Umgebung) bist, d.H. wenn du wie üblich von Hand ein Profil zeichnest. Das Macro zeichnet dann das Zahnradprofil und du kannst die Ausprägung in die gewünschte Höhe ziehen. Gruss Matthias Leemann ------------------
SE V16 SP2
SePropManager.NET von
www.leemann-software.net Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
gonzoo1
Mitglied
Beiträge: 18
Registriert: 08.12.2004
|
erstellt am: 08. Dez. 2004 21:17 <-- editieren / zitieren --> Unities abgeben: Nur für technix

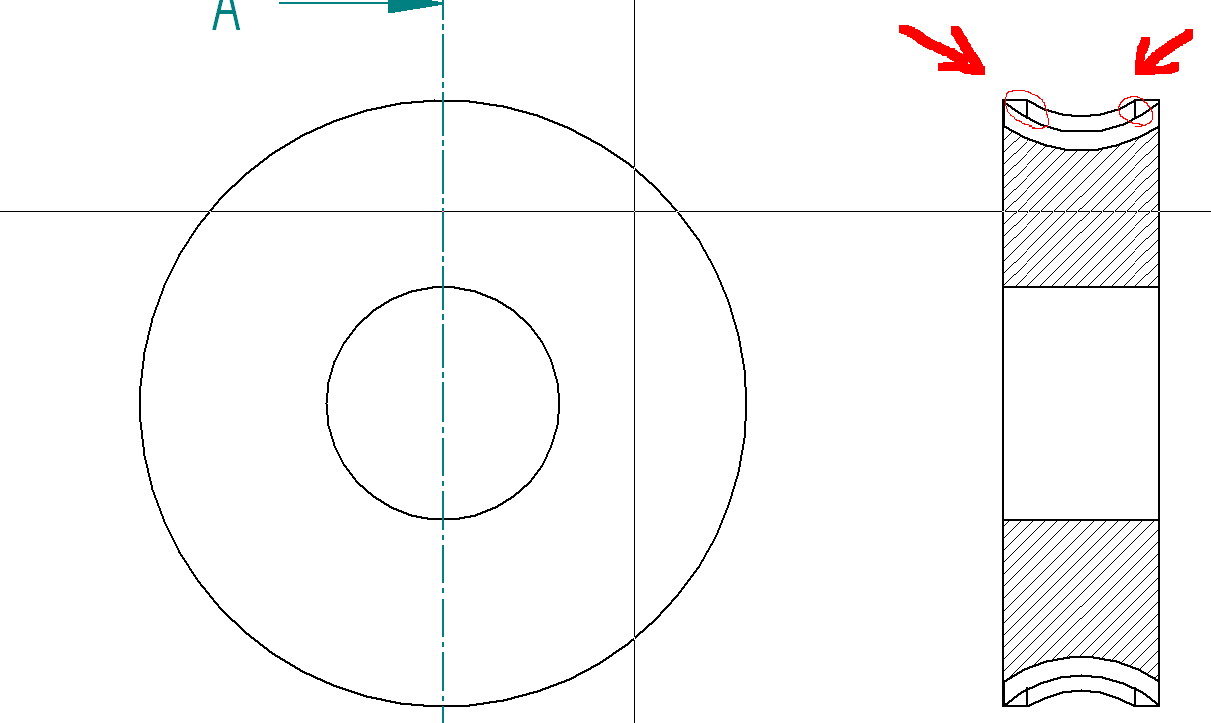

Hallo, dieser Thread kam mir ja gerade recht, denn ich hatte das gleiche Problem. Nun ist aber ein weiteres aufgetreten. Ich habe diese Methode mit der "Blase" verwendet. Das heißt ich hab die Form der Verzahnung als Rotationsausprägung in einer Dicke von 0,001 mm konstruiert. Damit hab ich dann ein Schneckenrad konstruiert. Und jetzt zum Problem. Wenn ich in Draft reingehe, hab ich unerwünschte umlaufende Kanten ( in der Zeichnung zu sehen ). Und in Draft lassen sich die nicht entfernen. Gibt es da irgendeine Möglichkeit, ausser jetzt mit einem weißen Strich rüberzumalen?
Greets gonzoo
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
technix
Mitglied
Student
Beiträge: 3
Registriert: 06.12.2004
|
erstellt am: 08. Dez. 2004 21:35 <-- editieren / zitieren --> Unities abgeben:
|
Marcus Sachs
Mitglied
Senior Consultant / Technische Leitung
Beiträge: 204
Registriert: 17.05.2000 Die Ungeduldigen kommen immer zu spät.
Jean Dutourd (*1920), frz. Schriftsteller
|
erstellt am: 09. Dez. 2004 09:38 <-- editieren / zitieren --> Unities abgeben: Nur für technix
|
gonzoo1
Mitglied
Beiträge: 18
Registriert: 08.12.2004
|
erstellt am: 09. Dez. 2004 15:42 <-- editieren / zitieren --> Unities abgeben: Nur für technix
|
Demokrat2000
Mitglied
Beiträge: 145
Registriert: 27.09.2004 Cum ergo, cogito sum
oder Ich denke, also bin ich bzw.
Zu wissen, was die Welt im Inneren zusammenhält.
|
erstellt am: 09. Dez. 2004 17:05 <-- editieren / zitieren --> Unities abgeben: Nur für technix
|
gonzoo1
Mitglied
Beiträge: 18
Registriert: 08.12.2004
|
erstellt am: 11. Dez. 2004 12:49 <-- editieren / zitieren --> Unities abgeben: Nur für technix
|
gonzoo1
Mitglied
Beiträge: 18
Registriert: 08.12.2004
|
erstellt am: 11. Dez. 2004 13:03 <-- editieren / zitieren --> Unities abgeben: Nur für technix
|
Demokrat2000
Mitglied
Beiträge: 145
Registriert: 27.09.2004 Cum ergo, cogito sum
oder Ich denke, also bin ich bzw.
Zu wissen, was die Welt im Inneren zusammenhält.
|
erstellt am: 13. Dez. 2004 14:38 <-- editieren / zitieren --> Unities abgeben: Nur für technix
|
kmw
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4391
Registriert: 26.02.2002 Wer lesen kann, versteht was er liest, und danach handelt ist anderen gegenüber klar im Vorteil.
Intel® Core i9-14900k, 64GB DDR5-RAM, nVidia GeForce RTX 4080, MS Windows 11, Solid Edge 2024 SP5, German. ECTR als PLM.
M$ Surface Book, i7-6600@2.81 Ghz, 16Gb, 512 SSD, Win10 creators upd.
Fairphone 4 5G mit Android 11 mit SE-Mobile Viewer ;)
|
erstellt am: 14. Dez. 2004 08:52 <-- editieren / zitieren --> Unities abgeben: Nur für technix
|
Matthias Leemann
Mitglied
Masch. Ing HTL
Beiträge: 394
Registriert: 03.10.2003 Windows 11 Pro
Solid Edge 2022
|
erstellt am: 14. Dez. 2004 09:03 <-- editieren / zitieren --> Unities abgeben: Nur für technix
Hallo Zusammen, ja tatsächlich in der V16 geht das Macro in der Profilumgebung nicht, habe in meinem Beitrag aus dem Kopf, ohne testen geantwortet. Vielleicht kann der Programmierer dieses Macros Anpassungen an die V16 machen. Gruss Matthias ------------------
SE V16 SP2
SePropManager.NET von
www.leemann-software.net Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
