Hallo Cadler,

hat jemand einen Tipp wie ich die Enden Plan geschnitten kriege?

Gruß und Danke

MiBri

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

noch eine Frage, wie kann ich im Asm diese Feder in eine Hülse einbauen??

Gruß und Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mibri
ich würde es so machen:
1. Koordinatensystem erstellen ( ist gleichzeitig Ländsachse der Feder)
2. Feder ausprägung erstellen, Mittelpunkt des Queschnitts liegt auf der X-Achse
3. Ausschnitt, x- Achse einbeziehen, Richtung angeben, Symmetrisches Abmaß ( Federdurchmesser als Wert eingeben )
4. Fertigstellen
5. Im ASM am Einfügepunkt ein Koordinatenkreuz erstellen
6. Feder über Koordinatensystem verbauen
Gruß Dirk

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo mibri0_0,

entweder mit einem auschnitt oder zu erstellst dir vorher 2 ebenen die deine gesamtlänge abbilden und die feder wird von einer ebene zur anderen erstellt.

zum verbauen gibt es diesen link:
http://ww3.cad.de/foren/ubb/Forum3/HTML/001718.shtml

------------------
------------------
Gruß

Uwe Graf
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Zusammen,

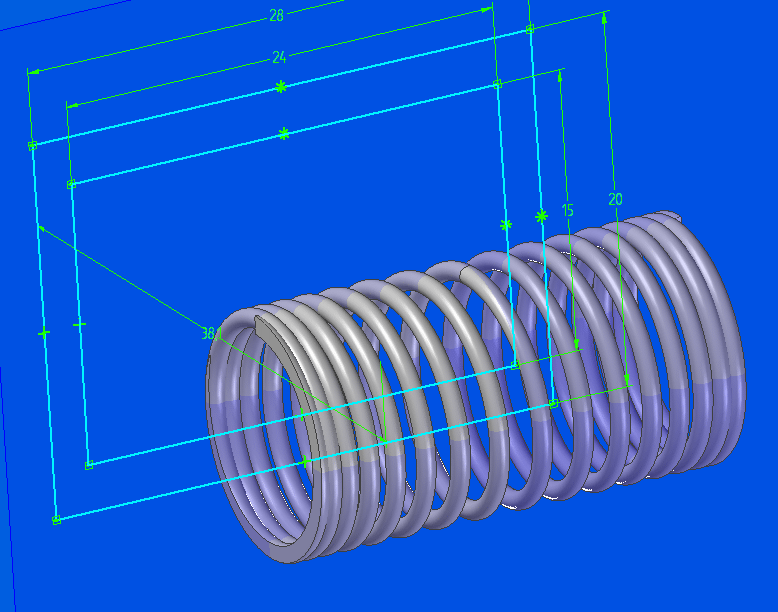

ich habe einfach um die Enden "abzuschleifen" einen Rahmen um die Feder gelegt und ausgeschnitten. (siehe Bild)
In V16, wo man anpassbare Teile machen kann, muss ich dann wieder neu schauen wie das geht.
V16 erhalten wir in der Schweiz am 24.11.2004 an einem Solid Edge Kundentag.

Gruss Matthias

------------------
SE V15 SP7
SePropManager.NET von
www.leemann-software.net

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Feder.zip

Hallo

Wie wärs damit.

Gruß Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andreas,

ja dein Vorschlag ist viel einfacher. Im Befehl Schraubenfläche (Ausprägung) ist die Option ja schon integriert! Man lernt immer wieder dazu. Danke!

Matthias

------------------
SE V15 SP7
SePropManager.NET von
www.leemann-software.net

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andreas,

danke für deine Anregungen.
Ichb habe es gleich versucht nachzumachen, bin aber kläglich gescheitert.
Kannst Du mir bitte dei Ablaufschritte erklären, ich bekomme die Feder nicht auf eine Länge zwischen die beiden Plans.

Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo MiBri

Ich versuchs mal:

1. Ebene erstellen wo die Feder enden soll.
2. In der Skizze Drehachse erstellen und Profilquerschnitt zeichnen.
3. Ausprägung an einer Schraubenfläche auswählen.
  Aus Skizze wählen anstatt Ebene festlegen.
  Profil und Drehachse aus Skizze wählen.
  Startende festlegen und dann Steigung angeben
  Start- und Endebene festlegen.

  Ich hoffe das war einigermaßen verständlich

mit freundlichen Grüssen

Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke Andreas,

habe probiert und es klappt, habe aber weiter Oben eine neue frage bezüglich move.

Danke nochmals

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
