Thema: Einlaufschräge (393 mal gelesen)
|
mibri0_0 Mitglied selbständig
Beiträge: 12 Registriert: 03.06.2004
|
erstellt am: 08. Nov. 2004 19:36 <-- editieren / zitieren --> Unities abgeben:
|
Lars Ehrenmitglied V.I.P. h.c.
Beiträge: 4319 Registriert: 23.10.2000 Solid Edge
|
erstellt am: 08. Nov. 2004 20:15 <-- editieren / zitieren --> Unities abgeben: Nur für mibri0_0
Ich würde es mit einem geführten Ausschnitt versuchen. An die untere Seite eine Ebene mit Profil und oben drauf eine andere Ebene mit dem anderen Profil. Hab jetzt leider kein SE scharf geschalten um es zu probieren. Lars Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
networktom Mitglied
Beiträge: 211 Registriert: 18.11.2002 Q9550-4x 2,83GHz - 4G RAM - ATI FirePro V3750 - W7Pro/32 SE ST5 MP9
|
erstellt am: 08. Nov. 2004 20:29 <-- editieren / zitieren --> Unities abgeben: Nur für mibri0_0
|
networktom Mitglied
Beiträge: 211 Registriert: 18.11.2002 Q9550-4x 2,83GHz - 4G RAM - ATI FirePro V3750 - W7Pro/32 SE ST5 MP9
|
erstellt am: 08. Nov. 2004 20:32 <-- editieren / zitieren --> Unities abgeben: Nur für mibri0_0
|
Christian_W Ehrenmitglied V.I.P. h.c. Konstrukteur (Dipl-Ing)
Beiträge: 3050 Registriert: 04.04.2001 SWX2016sp5 WIN10 (SWX2019 testweise) proAlpha6.2e00/calinkV9 (Tactonworks) (Medusa7, NesCAD2010, solidEdge19) CSWP 12/2015
|
erstellt am: 08. Nov. 2004 20:33 <-- editieren / zitieren --> Unities abgeben: Nur für mibri0_0

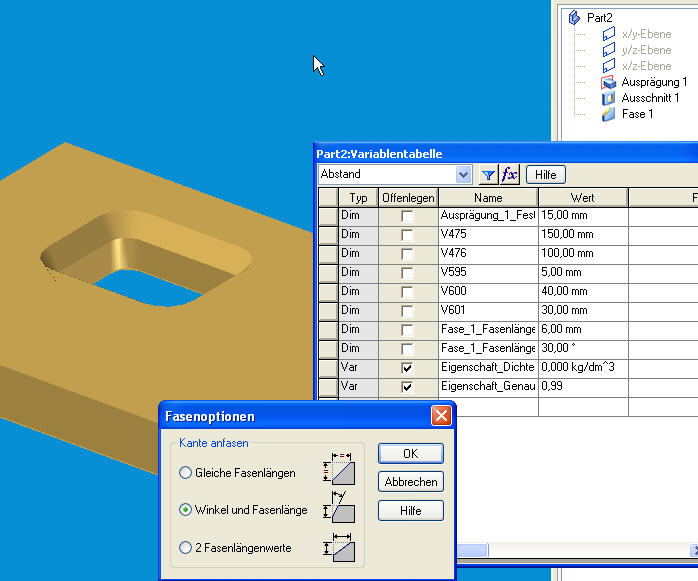

Du meinst diese Schräge da innen, einseitig ?? hab ich mit geführtem Ausschnitt gemacht. - eine skizze mit kontur, darin die Ausschnittskontur kopiert (elemente verschieben mit option kopie - oder so ähnlich muss das heissen) - die schräge linie auf andere skizze gezeichnet - geführter ausschnitt mit "aus skizze wählen" ... sind 2 skizzen + 2 funktionen für mein vereinfachtes teil. hilft das? gruß, christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mibri0_0 Mitglied selbständig
Beiträge: 12 Registriert: 03.06.2004
|
erstellt am: 08. Nov. 2004 23:07 <-- editieren / zitieren --> Unities abgeben:
Danke, genau das suche ich, ich brauche diese schräge auf der gegenüberliegenden seite. nun bin gerade erst mit SE angefangen und weiß so recht nicht wie ich vorgehen muß. aber trozdem danke auch an die anderern Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian_W Ehrenmitglied V.I.P. h.c. Konstrukteur (Dipl-Ing)
Beiträge: 3050 Registriert: 04.04.2001 SWX2016sp5 WIN10 (SWX2019 testweise) proAlpha6.2e00/calinkV9 (Tactonworks) (Medusa7, NesCAD2010, solidEdge19) CSWP 12/2015
|
erstellt am: 09. Nov. 2004 08:23 <-- editieren / zitieren --> Unities abgeben: Nur für mibri0_0
viele wege führen mal wieder nach rom. mir fällt dazu noch ein: die skizzen kannst du als eigenes feature anlegen, dann kommt man da zwischendurch leicht dran) oder sie in den features selber zeichnen. bei "ausprägung" oder "geführter ausschnitt" (etc) steht oben in einem auswahlfeld "aus skizze wählen" oder "koinzidente Ebene" (oder ...) da kann man aus vorhandenen skizzen einzelne linienzüge auswählen oder halt neu zeichnen. wenn du den körper importiert hast (ohne features) sollte es trotzdem möglich sein die betroffenen kanten in eine skizze zu übernehmen, diese dann selektieren und verschieben. dann noch zu einer geschlossenen kontur ergänzen und die führungslinie definieren ... zu "geführte ausprägung" gibt es eine interessante online-lektion unter hilfe-lernprogramme, "geführter ausschnitt" geht dann analog. beide icons "verstecken" sich erstmal, es wird aber in dem lernprogramm genau gezeigt wo und dann geht es eigentlich sehr gut! viel spaß noch, gruß, christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
amg13 Mitglied
Beiträge: 942 Registriert: 20.12.2002 Aktuell: FSC R550 2x Xeon X5450 QuadCore 8GB RAM Nvidia FX4800 Dell Precision M6300 Solid Edge ST3 NX 7.5 Solid Works 2010 Pro/E Das war einmal: HP Workstation >80x SolidEdge V19 (Classic & Foundation) 14x SMAP3D Piping/Partfinder
|
erstellt am: 09. Nov. 2004 09:57 <-- editieren / zitieren --> Unities abgeben: Nur für mibri0_0
|
Trebusch Mitglied Konstrukteur
Beiträge: 166 Registriert: 25.03.2002 *
|
erstellt am: 09. Nov. 2004 10:59 <-- editieren / zitieren --> Unities abgeben: Nur für mibri0_0
|
Christian_W Ehrenmitglied V.I.P. h.c. Konstrukteur (Dipl-Ing)
Beiträge: 3050 Registriert: 04.04.2001 SWX2016sp5 WIN10 (SWX2019 testweise) proAlpha6.2e00/calinkV9 (Tactonworks) (Medusa7, NesCAD2010, solidEdge19) CSWP 12/2015
|
erstellt am: 09. Nov. 2004 15:29 <-- editieren / zitieren --> Unities abgeben: Nur für mibri0_0
Die Skizzen kann man auch noch schön im feature verstecken - dann sind sie fast ganz weg im ernst - kommt auf die anforderung an. wenn oben kreisbögen sein sollen, dann musst du wohl über die skizze gehen. sonst geht auch verrunden - das sieht fast genauso aus, liefert aber oben einen eliptischen bogen. gruß, christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
