Hallo SE ler

Folgende Problemstellung: Ich hab ein teures Teil das nach bearbeitet werden muß. Das Ding sieht aus wie ein schweizer Käse. Ich hab noch ein paar Bohrungen dazu gemacht und ein paar Bohrungen geändert.
Aufgabe: Mein Kunde möchte, das ich ihm eine Nacharbeitszeichnung liefere auf der der Körper als Silouette dargestellt ist und alle Änderungen in normaler Strichstärke. Also ein Körper der teilweise unabhängig von Sichtbarkeiten verschiedene Strichstärken hat.

Frage: welche Lösungsansätze gibts da? Assoziativität und kein übermäßiger Aufwand vorrausgesetzt(Pauschalauftrag).

------------------
Martin Knop
Büro für technisches Zeichnen & EDV untersützte Dienstleistungen
Fax: +43 676 312 87 74 od.  +43 7242 351578
Email:  office@imk.cc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

moin moin

erster ansatz:
vereinfachte teile verwenden

entwurfsteil, daß deine zusätzlichen bohrungen enthält, ableiten
vereinfachtes teil als referenzgeometrie ableiten und drüber legen

nachteil:
keine sinnvolle möglichkeit maßänderungen darzustellen
nur ist oder ist nicht

zweiter ansatz:
verwendung von teilefamilien

hier sind sämtliche änderungen darstellbar
für die darstellung im 2d gleiche vorgehensweise wie oben

vorteile:
schnelle erstellung der kinder, assoziativ, wenig aufwand

nachteil:
mindestens 3 dateien, da die kinder rausgespeichert werden müssen

dritter ansatz:
verwedung einer datenbank, die die verschiedenen zustände revisioniert

vorteil:
überhaupt keinen aufwand zur erstellung der dateien

nachteil:
habt ihr überhaupt eine datenbank?
wenn nicht, dann teuer

grüßlitsch snap on

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallp Snap on,

Kann ich mit einer der von dir vorgestellten Varianten auf der Draft den Körper als silouette darstellen?
Im part hab ichs geschafft, aber im draft kann ich den körper immer nur als silouette oder normal nach iso darstellen.
Eine Kombination:
der Körper bis zur Überarbeitung silouette(z.B. punktiert 0,25mm) und die geänderten und hinzugefügten Bohrungen nach ISO also voll 0,7 sichtbar, strichliert 0,5 unsichtbar das wäre der Kundenwunsch.

------------------
Martin Knop
Büro für technisches Zeichnen & EDV untersützte Dienstleistungen
Fax: +43 676 312 87 74 od.  +43 7242 351578
Email:  office@imk.cc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Tach auch,

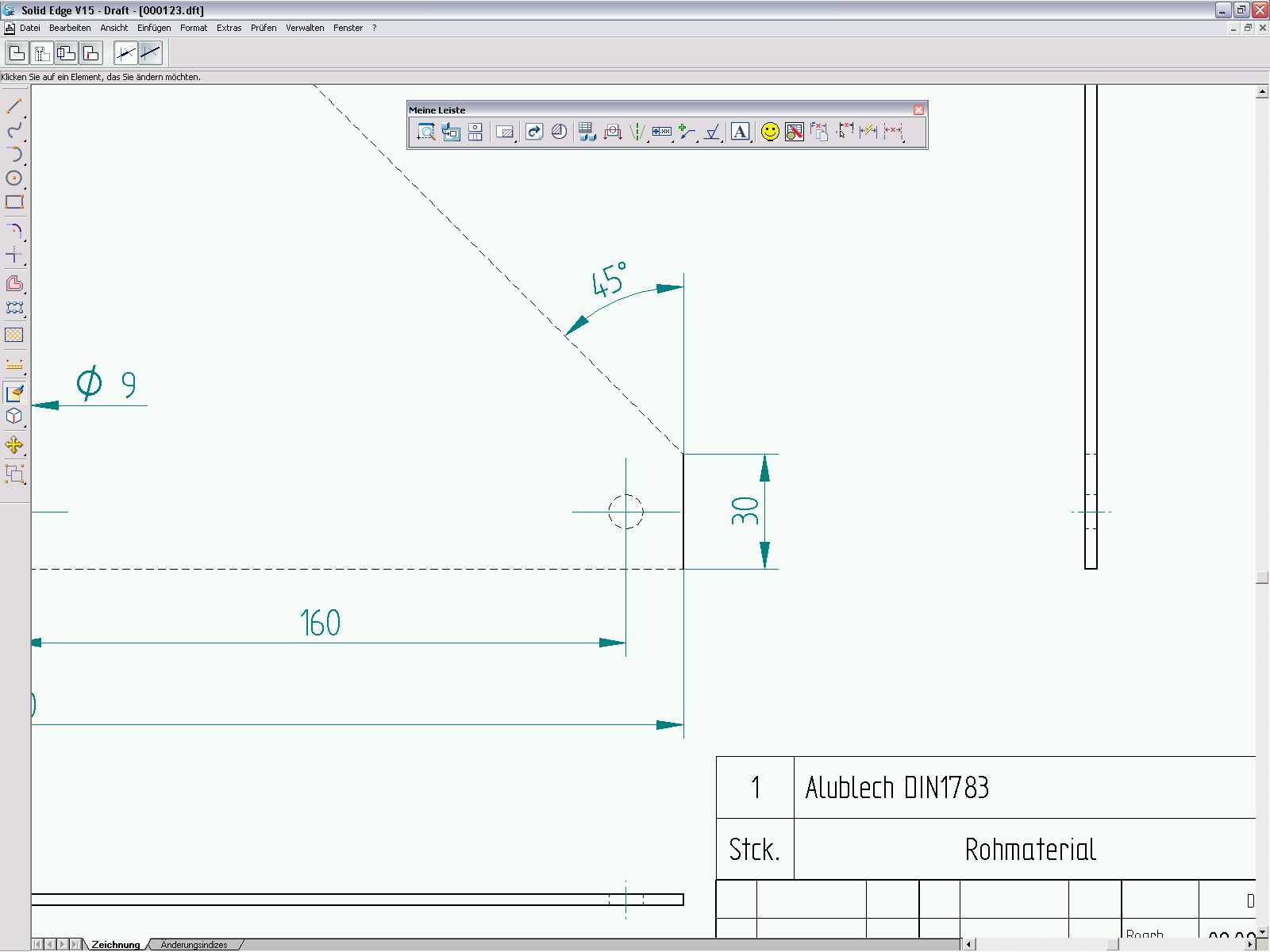

Es gibt eine Icone zum ändern von Elemnten, (im angehängten Bild direkt neben dem Duchrmesser 9), damit kannst du händisch die Linien ändern.Alles bleibt verknüpft.

Gruß Stephan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

1.jpg 2.jpg 3.jpg

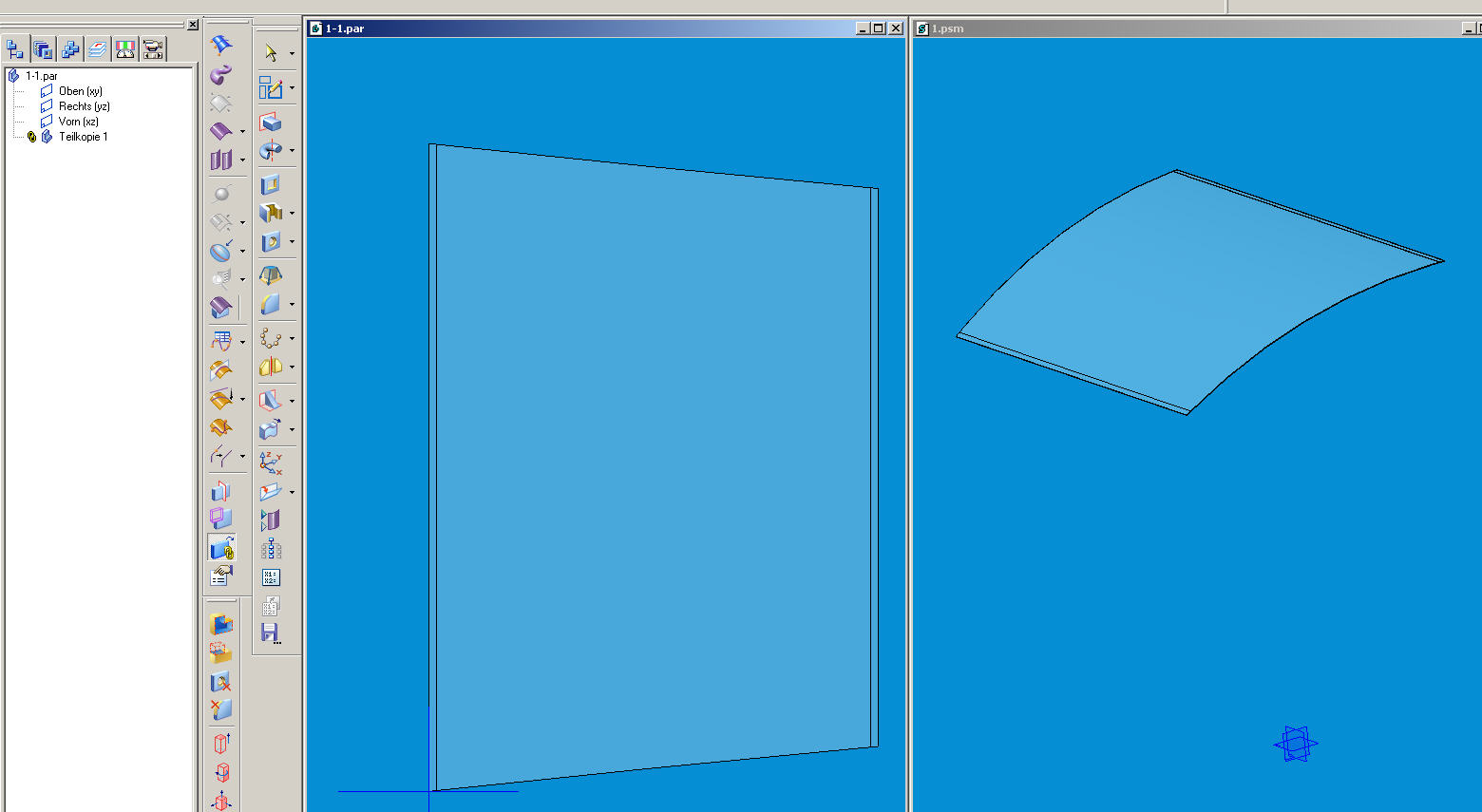

so vielleicht?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

4.jpg format.jpg

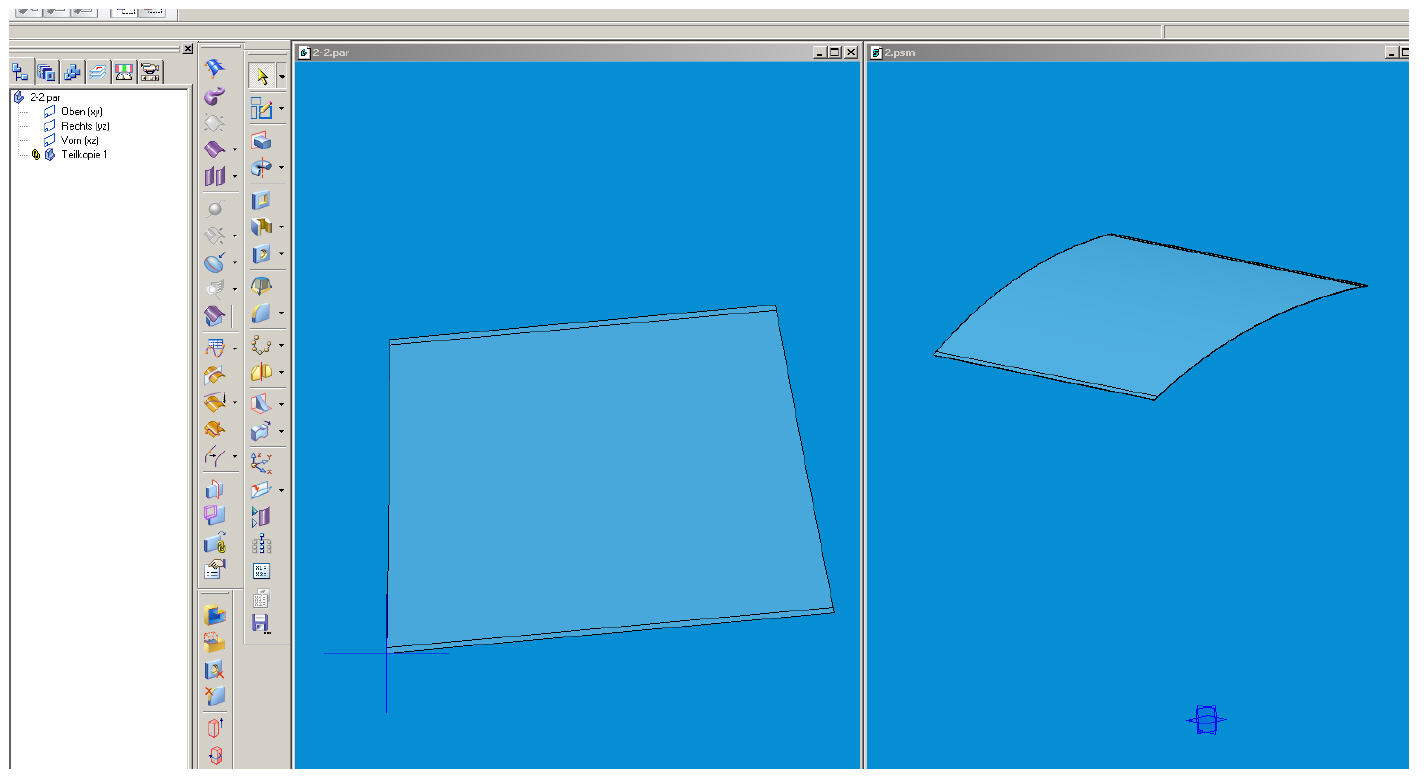

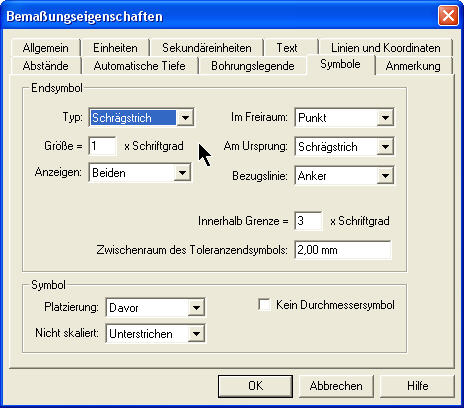

und dann so?

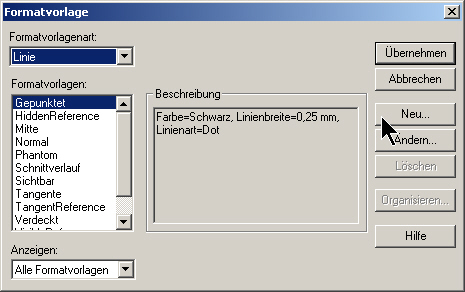

deine linien kannst du problemlos in den formatvorlagen nach wunsch anpassen, oder auch benutzerdefinierte erstellen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

test.zip

Hallo Ich hab das ein Modell so wie im 3D hätte ich gerne die Draft

------------------
Martin Knop
Büro für technisches Zeichnen & EDV untersützte Dienstleistungen
Fax: +43 676 312 87 74 od.  +43 7242 351578
Email:  office@imk.cc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

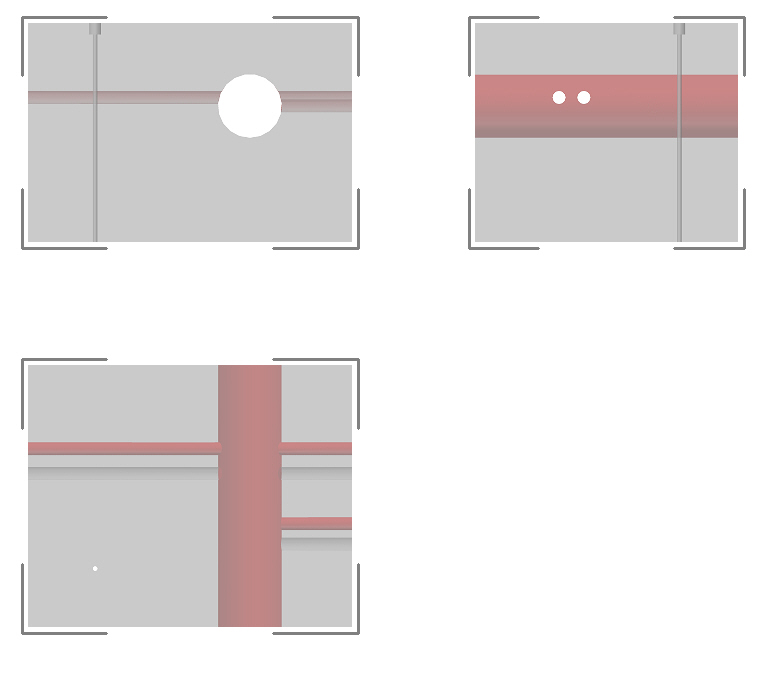

hier genau so wie im 3d

vielleicht ja auch ne möglichkeit ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Leute,

aus Versehen habe ich folgende Funktion entdeckt, die
bei eurem Problem vielleicht weiterhelfen kann:
Als erstes mache ich eine normale Ableitung einer Ansicht
dann ändere ich z.B.: die Farbe und wenn später ein Part
in mein Assembly hinzukommt, dann sehe ich es in schwarz
(Konfiguration-"Sichtbar") Ich habe noch nicht ausprobiert,
ob das auch mit parts geht.
Für Zusammenstellungen hilft das jedenfalls gut, die
nachzutragenden Textblasen zu lokalisieren.

jojo

------------------
Meine private Maschinenbaubibliothek
Gewonnen wird im Kopf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich habe es probiert,

es funktioniert, wenn man per Hand in dem alten Einzelteil
alle Linien abändert. Mit der Fangfunktion schnell möglich.
Danach aktualisieren. Und siehe da, die Änderung ist in rot,
und der alte Zustand ist gestrichelt. Bohrungen, die verschoben
wurden kann man so natürlich nicht erwischen.

------------------
Meine private Maschinenbaubibliothek
Gewonnen wird im Kopf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo power kon

kannst a ein paar bilderl machen und reinstellen, das hat der Snap on ganz gut gemacht, leider hat er noch nicht ganz die Lösung gefunden.

------------------
Martin Knop
Büro für technisches Zeichnen & EDV untersützte Dienstleistungen
Fax: +43 676 312 87 74 od.  +43 7242 351578
Email:  office@imk.cc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Tach zusammen,

ich verstehe das Problem nicht????
Den Knopf den ich oben beschrieben habe ist extra für solche funktionen gedacht!!!!
Was sollen den 3D-Bilder in Bunt wenn der Kunde eine Zeichnung haben möchte???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin,

wenn's auf Papier sein soll und man noch zufaellig ACAD hat, dann
ware es eine Moeglichkeit das als .dwg/.dxf zu exportieren. Im ACAD
dann alles was benoetigt wird auf einen Layer zu packen und alle
anderen auf no-print setzen.

Klaus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Maserski,

jo, der ist defuer gedacht hat nur einen Nachteil: Masse/Schraffuren
gehen damit nicht weg, klar heisst ja auch 'Hide Edges'.
Falls notwendig bei vielen Teilen auch mit Rahmen aufziehen geht's alles was innerhalb ist ist weg.

Klaus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@maserski,

Dein voschlag war bis jetzt das was so glaube ich noch am praktikabelsten ist, nur ich kriegs nicht hin.
den Buton hab ich auch aber wie gehst du im detail dan vor?

------------------
Martin Knop
Büro für technisches Zeichnen & EDV untersützte Dienstleistungen
Fax: +43 676 312 87 74 od.  +43 7242 351578
Email:  office@imk.cc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin,

Button aktiviert ? dann los ...
- Kanten, die verschwinden sollen 'anklicken'
- sind es mehrere und liegen sie zusammen:
  bei gedrueckter linker Maustaste Rahemn aufziehen, der
  alle nicht gewuenschten Teile enthaelt
  Maustaste loslassen -- weg ;-)
<grin on>
- solange wiederholen bis nichts ausser Massen, Schraffuren etc.
  auf dem Blatt ist
<grin off>

Klaus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja Ich weis nicht ich kann da wählen, klicken, drücken, ziehen das läßt mein SE kalt.
Also nochmal von ADAM u EVA weg.
Der Button von dem Ihr redet heist Kanten übertragen?
welche Einstellung wählt Ihr in der Formatierungsleiste?

Ahhhh ha !!!!!!!!!!
Optionen sollten richtig eingestellt sein dann klappert auch die nachbarin, geht eh!
habts schönen dank!!

------------------
Martin Knop
Büro für technisches Zeichnen & EDV untersützte Dienstleistungen
Fax: +43 676 312 87 74 od.  +43 7242 351578
Email:  office@imk.cc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


... fuer ---- zum Mitschreiben ;-) sieh Bild -- der und kein anderer ;-)
(der links davon zaubert sie wieder hervor :-) )

modeng

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Guten morgen zusammen,

muß mich entschuldigen, den Knopf den modeng meint den meinte ich leider nicht. Hab mich da etwas unglücklich ausgedrückt. Hab den knopf mal im angehängten Bild mal ausgeschnitten.
Dort kann man dann wählen welche eigenschaft die angeklickte Linie für eine Eigenschaft erhalten soll.

Gruß Stephan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

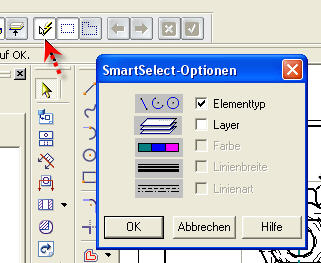

macht nichts: der erste fuer weg und der zweite (einen darueber) fuer's anpassen
der verbliebenen

modeng

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Leute,

das funzt hervoragend, leider war ich etwas übereifrig. gibt es eine möglichkeit das definiert rückgängig zu machen?

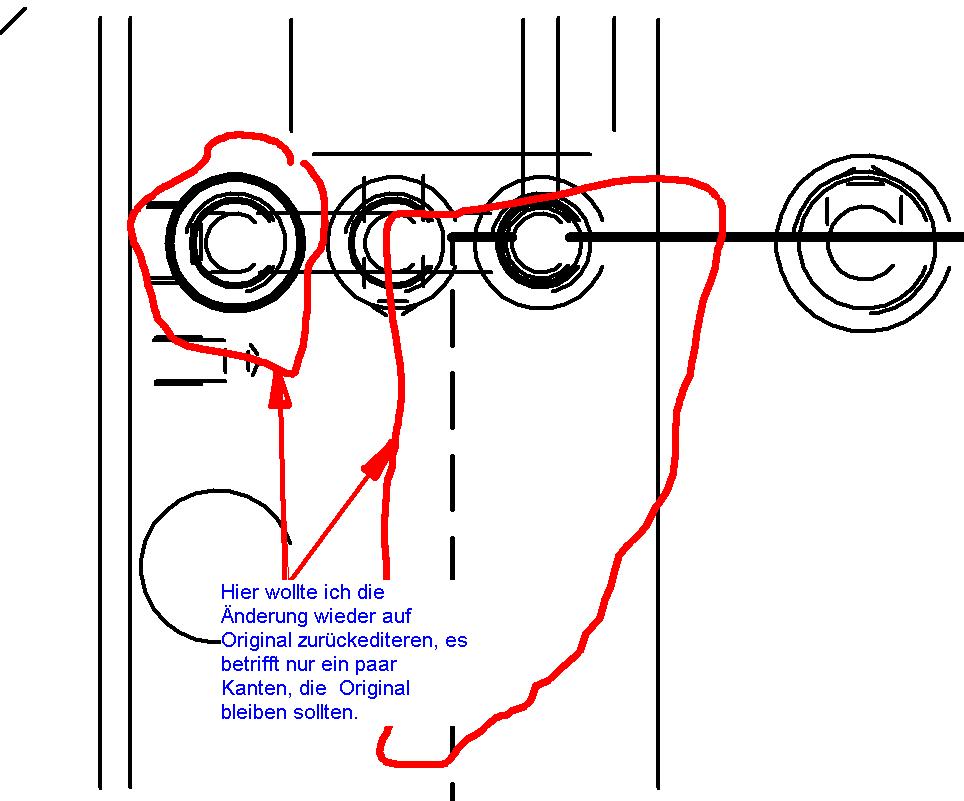

Folgendes ist passiert: ich hab gleich mal mit Shift+LMB ein Fenster über die Ansicht gezogen un dann hinterher festgestellt, das das zurückeditieren der zuviel markierten Elemente nicht automatisch (Original setzen, anklicken=fertig)geht. Oder doch?
geht das? Wie geht das?

------------------
