Thema: Problem Teil im Draft einblenden (436 mal gelesen)
|
TommyDrafter
Mitglied
   Beiträge: 12
Registriert: 13.06.2003 <a href="http://www.ntsearch.com/search.php?q=Windows&v=55">Windows</a> 2000 Professional (5.0, Build 2195) Service Pack 3
P4 GHz, GeForce3 Ti 500, SE V14.00.12.01
|
erstellt am: 07. Jun. 2004 11:40  <-- editieren / zitieren -->   Unities abgeben:

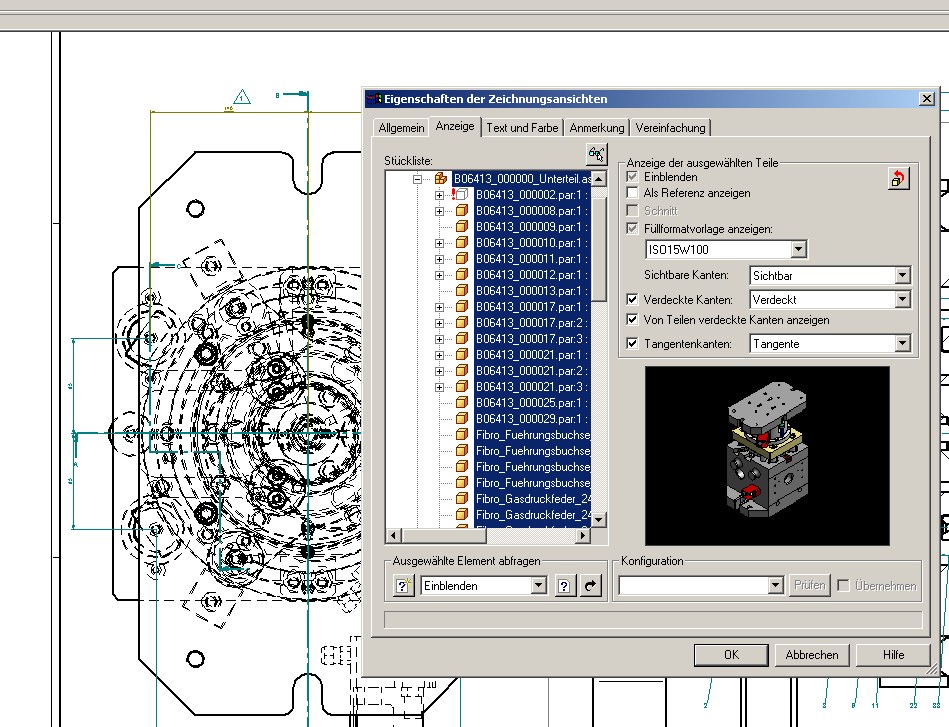

Hallo zusammen, ich hab das Problem das ich das Teil 2 (Gussgrundkörper) nicht mehr im Draft einblenden kann. Bis heute funktionierte es tadellos. Jetzt zeigt es mir ein rotes Ausrufezeichen an (siehe Bild). Kennt jemand das Problem, bzw. wer kann mir helfen? Ich arbeite schon jahrelang mit Solid Edge aber so ein Schrott ist mir noch nicht untergekommen. SE V14.00.12.01 gruß TommyDrafter
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Gras
Moderator
Solid Edge AE

Beiträge: 4684
Registriert: 20.07.2000 Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.
|
erstellt am: 07. Jun. 2004 11:51 <-- editieren / zitieren --> Unities abgeben: Nur für TommyDrafter
Hallo TommyDrafter, ich hatte sowas ähnliches neulich hier bei einem Kunden.
Es lies sich leider nicht eingrenzen bzw. reproduzieren.
Setz Dich bitte mit Deinem Support in Verbindung, da zur Lösung des Problems wohl Deine Daten an die Entwicklung geschickt werden müssen. Und das geht hier über das Forum nicht. Aber vielleicht hat ja hier jemand neben der Erfahrung damit, auch eine Lösung dafür?
------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CadKD
Ehrenmitglied
Konstrukteur
Beiträge: 1752
Registriert: 14.08.2002 SE ST5
SWX 2011 SP4
ProE WF IV, M080
ProE WF III, M200
ProE WF II, M171
Win7 64,
HP Elite Book 8730W
Core 2 DUO T9600 2,8 GHz
4GB DDR2 RAM
nVidia FX2700M
|
erstellt am: 07. Jun. 2004 12:08 <-- editieren / zitieren --> Unities abgeben: Nur für TommyDrafter
Hallo Thommy Drafter, das sieht irgendwie nach fehlenden Verknüpfungen
zu Teilen oder Teilekopien aus. Oder es gibt ein gemeinsames
Urteil welches mittels der Trennbefehle nun in zwei Einzelteile
zerlegt wurde. Wenn dann die Teilekopien nicht aktualisert
sind fehlt das Teil im Assembly und wird in Draft nicht angezeigt.
Prüfe das mal mittels Revision Manger bzw. der Formtrennbefehle
im entpsrechenden Part nach. Gruß CadKD
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
snap on
Mitglied
malen nach zahlen
Beiträge: 289
Registriert: 17.02.2004 dill 2,66 doppel duo dingers
4GB, nvidia quadratding 3700
ST4
|
erstellt am: 07. Jun. 2004 16:17 <-- editieren / zitieren --> Unities abgeben: Nur für TommyDrafter
|
armino
Mitglied
Beiträge: 239
Registriert: 17.04.2002
|
erstellt am: 10. Jun. 2004 19:10 <-- editieren / zitieren --> Unities abgeben: Nur für TommyDrafter
Hallo Komme zwar aus der Pro/E-Ecke, muss aber ein Projekt auf Kundenwunsch auf SE durchziehen.
Genau die selbe Problematik habe ich bei der Erstellung einer Schweiss-Zeichnung auch festgestellt, nur mit dem Effekt, dass gar nichts mehr auf dem Blatt zu sehen war als ein kleiner gestrichelter Rahmen der die Platzierung der Ansicht darstellt.
Bei der Kontrolle der Ansichtseigenschaften stelle ich fest, dass es sich um gespiegelte Teile handelt, die diesen Effekt hervorrufen. Meldung: "Rotes Ausrufezeichen" -> Komponentengeometrie konnte nicht gelesen werden.
Warum sollte SE CopyConstruction nicht lesen können. Gruss Armino Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
