Hallo liebe SE-Profis,

Ich habe im Moment nur 6 Probleme mit SE, Gott sei Dank!

1) Drucker schneidet Zeichnung ab.
Ich habe einen HP deskjet 9650 (A3 randlos), der die Aufgabe eines einwandfreien Ausdrucks eigentlich bewältigen können sollte.
Der rechte Rand des Hintergrundblatts (senkrechte Linie der Umrandung) und einige Millimeter der Zeichnung fehlen aber (bei A3 wie bei A4; quer). Abstand letzter gedruckter Punkt bis rechter Papierrand = 12,5 mm. Habe schon sämtlich Einstellungen und Eigenschaften durchprobiert, auch die Option Druckbereich und Rechteck aufspannen liefert denselben Fehler. In den Einstellungen steht: Bereich 279x210, eigentlicher Plotbereich 293x204, was meiner Meinung nach ausreichend ist. Wie kriege ich das zum laufen? Arbeitet jemand von euch mit einem hp dj 9650 und SE, und funktioniert das?

2) Dateien löschen
Beim Löschen unter Windows gibt es ja Probleme mit internen Verzeichnissen und gekappten Beziehungen. Wenn ich im Revision manager eine zu löschende Datei lade und Vorgang löschen drücke, passiert aber gar nichts. Wie kriege ich Dateien gelöscht? Was sind Bibliotheken, was Caches (Bargeld?...)? Ich habe bisher alle Parts, Assemblies und Drafts mit Speichern unter in einen Ordner abgelegt. Ist das
jetzt ein Cache?

3)Gewindebemassung in Draft
Blick auf den Austritt einer Gewindebohrung. SE zeichnet das Kernloch als Kreis, den Nenndurchmesser als Dreiviertelkreis, soweit sogut. Wenn ich jetzt das Gewinde bemassen will, gibt es 3 Möglichkeiten: a) ich bemasse den Nenndurchmesser. SE zwingt mir eine Radienbemassung auf (es ist ja ein 3/4-Kreis!) - unbrauchbar. b) Ich bemasse das Kernloch - unbrauchbar. c) Ich ändere die Konstruktion. Das wäre so, als würde die Verkaufsabteilung einen Kunden zurückweisen, weil das EDV-System nicht mit Doppelnamen umgehen kann.

4)Kreisbemassung
Zwei gleich grosse Kreise (r) im Abstand d. Den Kreisabstand über die Mittelpunkte zu bemassen geht problemlos. Aus bestimmten Gründen will ich aber wie folgt bemassen: Masslinie parallel zu d; Masshilfslinie tangential an die Kreise, d.h. ich will (d+2r) bzw. (d-2r) bemassen. Geht das ohne aufwendige Hilfskonstruktionen?

5)Masshilfslinien trimmen
Geht eine Masshilfslinie durch die Masszahl eines anderen Masses hindurch, sollte sie unterbrochen werden. Zwei Hilfslinien zeichnen und Trimmen geht nicht, da sich die Masshilfslinie erst gar nicht anwählen lässt. Wie macht man das?

6)Ansichten verschieben
Wie kann ich eine Ansicht verschieben, ohne dass die handgezeichneten Elemente (z.B. Mittellinie eines Teilkreises) an der alten Stelle kleben bleiben? Zu einer Gruppe zusammenfassen und anschliessend wieder auflösen ist ziemlich umständlich.

Mögen die Zeiten anbrechen, in denen das Werkzeug dem Zweck dient, nicht umgekehrt!

Für ein paar Tips wäre ich euch echt dankbar, zumal ich im Rahmen meines Studiums bald wieder ein SE-Seminar habe und die Sachen können muss.

Vielen Dank und schöne Ostern!

Steffen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Part1_dft.pdf

also vielleicht hilft dir das ein wenig weiter
also bei Punkt sechs das mit den Mittellinien das diese immer an dem ort stehen bleiben wo sie gezeichnet sind das könntest du beheben in dem du deine Linien oder ähnliches mit dem "befehl" in Ansicht zeichen und sie dann zeichnest dann bleiben die linien da wo du sie gezeichnet hast ich habe auch schon das Problem gehabt und mir ist dabei auch aufgefallen das Linien die ich nicht in ansicht zeichen angebracht habe dann anschließend beim bemassen den Falschen Maßstab angeben heben als ich die Hilfslinien dann in ansicht gezeichnet habe warn die maße wieder in ordnung.
das mit der gewinde bemassung nimm doch einfach mal die abstandsbemassung nicht smart dimensions und geh mit der abstandsbemassung tangential an den dreiviertel kreis und trage dann zum beispiel mit dem bemassungspräfix die gewindeart ein.
naja ich hoffe das hat dir ein wenig weitergeholfen. und du kommst so ein wenig weiter.

------------------
mfg
marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

zu 1) Das sind Probleme, die mit Druckerrändern auftauchen. Das könnte man durch Ändern der Zeichnungsrahmen anpassen, oder indem man den Ausdruck auf das Blatt anpasst.

zu 2) Die Sache mit dem Cache ist nur von Bedeutung, wenn man Dokumente mit SE Insight in einem Microsoft SharePoint Arbeitsbereich speichert. Ansonsten sind all diese Einstellungen ohne Belang. Dateien können ohne Probleme gelöscht werden, wenn Sie nicht noch benötigt werden. Man sollte eventuell mit dem Revision Manager vorher einen Verwendungsnachweis machen, zum sicher zu stellen, daß die Dateien nicht noch benötigt wrden.

zu 3) a) Wenn man einen Bogen bemaßt, kann man, bevor das Maß platziert, wird in der Formatierungsleiste (über dem Blatt) das Maß umstellen zwischen Radius, Durchmesser, Winkel und Bogenlänge.
b) Für Gewinde empfehlen sich die Gewindereferenzen. Die findet man hinter dem Schalter "Bemaßungspräfix". Zusätzlich muß man dann den eigentlichen Maßtext ausblenden. Bei "Bemaßungsart" - das graue X auswählen.
c) Ich würde Gewinde wenn möglich mit Legendentexten bemaßen. Da sind die Gewindereferenzen auch verfügbar.

zu 4) Das ist etwas mühselig. Muß ich erst probieren. Habt Ihr schon V15?

zu 5) Maßhilfslinien kann man nicht trimmen.

zu 6) Auf die Ansicht. Rechte Maustaste und "In Ansicht zeichnen". Diese Elemente sind dann Bestandteil der Ansicht, werden mit der Ansicht verschoben und skaliert.

------------------
APeters@BSS-Online.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Marco,
Danke für Deine Antwort. Das "Zeichnen in Ansicht" geht hervorragend.
Bei den Gewinden muss ich allerdings erst eine Linie von Hand zeichnen, die den 3/4-Kreis schneidet, und dann die so entstandenen Schnittpunkte bemassen. Ich weiss nicht, ob Du das so gemeint hattest.

mfg

Steffen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Arne,

die abgeschnittenen Ausdrucke lagen tatsächlich an den Randeinstellungen. Ich hatte im Druckertreiber die Option "Ränder minimieren" übersehen. Jetzt ist alles drauf.

Das mit der Gewindebemassung (Bogenbemassung, Gewindereferenzen, Legendentext) klappt auch einwandfrei, "in Ansicht zeichnen" ebenfalls.

Deine Hinweise haben mir wirklich sehr weitergeholfen, vielen vielen Dank!

Steffen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Steffen,

du mußt dir nicht unbedingt die Arbeit machen und in "Ansicht zeichnen".

Du solltest unter Extras -Beziehungen erhalten anklicken und dann den Mittellinien Befehl auf Linien positionieren. Du mußt genau wie im PRT in den DFTs sichere Verbindungen anstreben. Dann gehen Linien und Maße etc auch immer mit. Such mal etwas im Forum ... da findest du viele Tips zu stabilen Profilen und auch zu den Mittellinien.

Frohe Ostern

Rübe

Der immer noch auf trockenes Wetter zum Rüben drillen wartet

------------------
Was der Bauer nicht kennt, das frisst er nicht!
Würde der Städter wissen was er frist,
er würde Bauer werden!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Steffen,

was die Gewindebemaßung und die Bemaßung im allgemeinen anbetrifft.
Wenn Du die Smartdimension verwendest siehst Du, nachdem Du etwas angeklickt hast, in der SmartStepleiste welche Möglichkeiten zur Bemaßung dieses Objekts bestehen.
Bei einem Kreisbogen ist zwar Radiusbemaßung standardmäßig vorgesehen Du kannst aber auf Durchmesser, Bogenwinkel oder Bogenlänge umschalten.

Und ob Du die Kernlochbohrung oder den Gewindekreisbogen bemaßt ist völlig egal, Solid Edge greift sich immer die richtige Gewindeinformation.

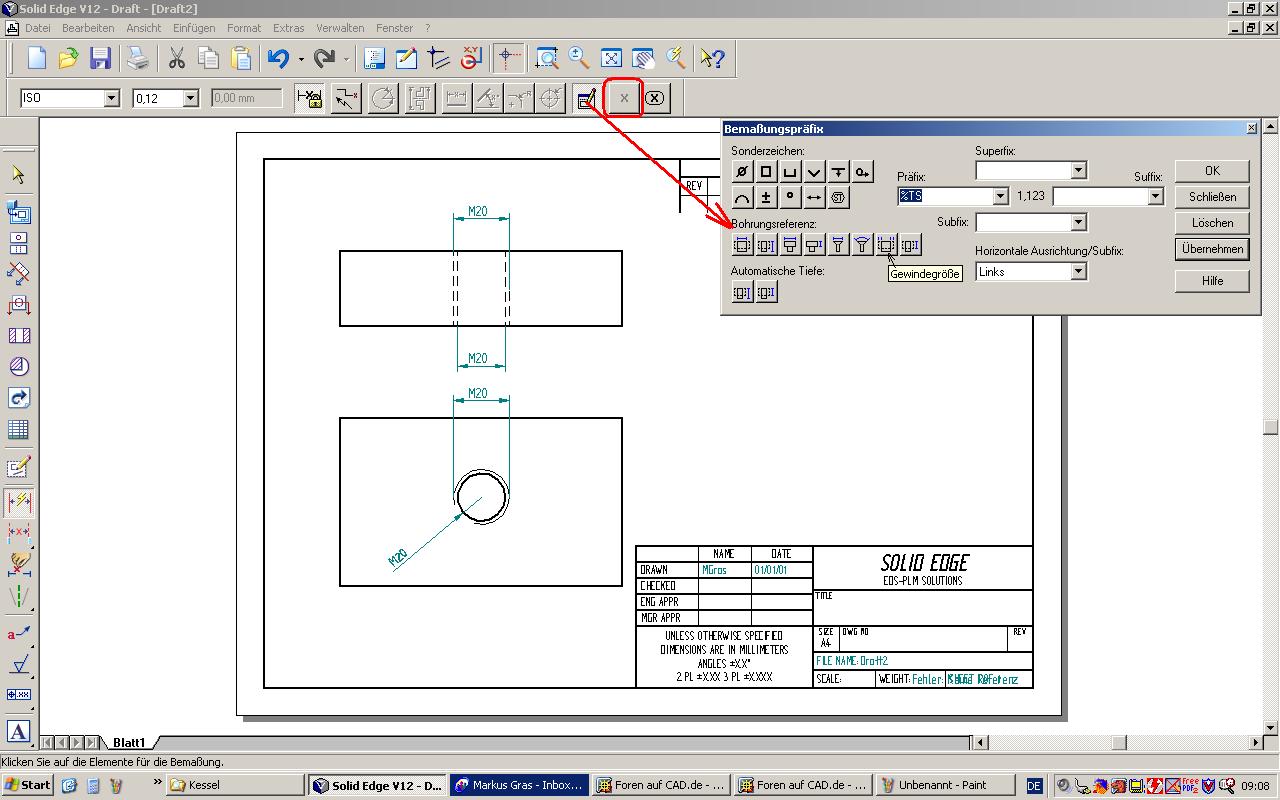

Du mußt Sie nur einmal beim Maß einstellen (siehe Bildschirmfoto).
Das %TS kannst Du drin stehen lassen, wenn nämlich kein Gewindeobjekt bemaßt wird dann bleibt es leer.
Und Maßzahl ausblenden nicht vergessen.

------------------
Gruß

Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
