Hallo,
ich habe da wieder paar Problemchen.
Besteht die Möglichkeit an einer detailierten Vergrößerung den vordefinierten Text "Einzelheit ..." in einer Vorlage neu zu definieren so, daß der in der Vorlage als Voreinstellung übernommen wird?
Des weiteren, wie kann ich die Länge der Maßpfeile die in der Schnittdarstellung die Ansichtsrichtung anzeigen ändern?
Ist es möglich ein Schnittverlauf normgerecht voreinstellen? Daß heißt den Buchstaben z.B. "A" an Anfang und Ende der Schnittverlaufslinie zubringen (voreingestellt erscheint das "A" hinter den Maßpfeilen)?

Und die letzte Frage, muß ich z.B. eine Schraube mit den gleichen Abmaßen die aus verschiedenen Materialien besteht als separate Datei anlegen, oder is es irgendwie möglich mit Hilfe z. B. des Eigenschaftstextes, das so zu definieren, daß die in der Stückliste getrennt auftauchen.

Mit besten Dank im Voraus
Petrus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ansicht1.gif Ansicht2.gif

Hallo Petrus,

Zu Deiner 2ten Frage:

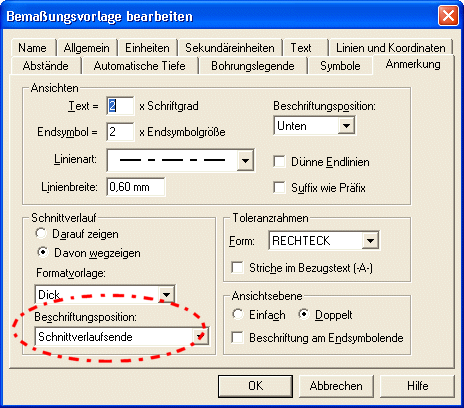

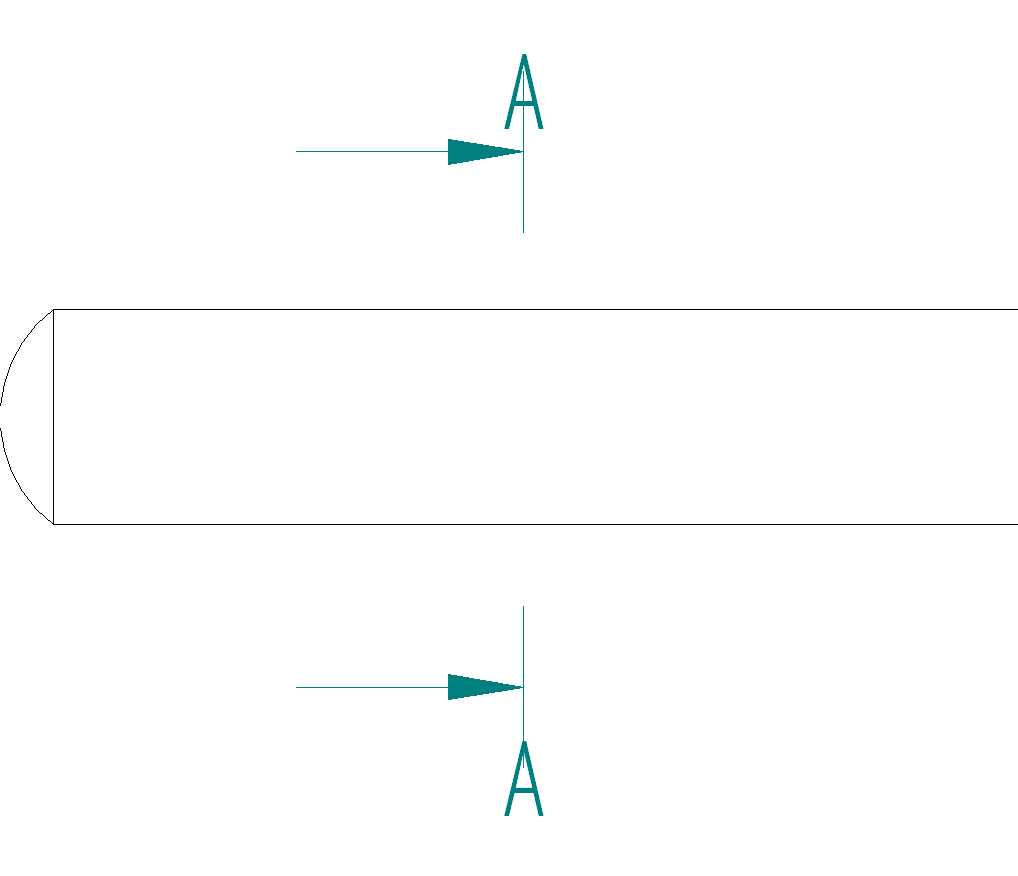

Wenn du auf das Ende eines der Maßpfeile klickst, kannst Du die Länge ziehen. Die Position der Buchstaben kann über die Formatvorlage eingestellt werden (Bemaßungsvorlage, Register "Anmerkung", Schnittverlauf, Beschriftungsposition = Schnittverlaufsende. Sieht dann aus wie im beigefügten Bild.

Viele Grüße

Stefan

------------------
Viele Grüße, Stefan
SE V14, P4/1800

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Stefan,
danke für die rasche Antwort aber damit ist mein Problem nicht gelöst.
Wie bekomme ich die Einstellung in der Vorlage abgespeichert?

mfG
Petrus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Petrus,

verschiedene Schrauben aus verschiedenen Materialien sind, wenn auch geometrisch identisch, grundverschiedene Teile.
Sie haben andere Bestellnummern eine andere Dichte des Werkstoffs (OK, bei 8.8, und 10.8 nicht).

Kopier einfach Deine Schraubendateien und trag dort andere Werte ein.
Kannst ja ggf. auch unterschiedliche Farben definieren, dann siehst Du auch im Zusammenbau wo welche Schraubensorte verbaut ist.

------------------
Gruß

Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Petrus,

zu den Formatvorlagen.
Du öffnest die Datei \Programme\Solid Edge V1x\Program\Template\Normal.Dft und änderst die Einstellungen unter Format-Formatvorlagen.

Auf welche Norm beziehst Du dich mit der Aussage:

Zitat:

---

Ist es möglich ein Schnittverlauf normgerecht voreinstellen?

---

------------------
Gruß

Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich glaube, die Länge der Pfeile kann man nicht in der Voreinstellung speichern. Die anderen Einstellungen speichert man, wie von Markus beschrieben.

------------------
Viele Grüße, Stefan
SE V14, P4/1800

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,
danke für die Antworte.
In erster Linie dachte ich an eine kleine Teilebibliothek mit ein paar gängigen Teilen( Schraube, Muttern usw.), die ich mir selber anlegen wollte. Gerade weil die Teile unterschiedliche Eigenschaften aufweisen wollte ich die mit so wenig Arbeitsaufwand wie nötig von einander unterscheiden.Vieleicht mit einer Art Konfiguration wie z.B. im ASM-Modus.

Mit Normgerecht meinte ich die DIN6 T2 (Maßpfeile zugewandt und die Schnittbezeichnungsbuchstaben auf der Schnitthöhe).Das habe ich aber schon hinbekommen, und zwar: Die Maßpfeile lassen sich nur in der "Abgewandt" Einstellung kürzen oder verlängern.Dann die Einstellung auf "Zugewandt" ändern und die Maßpfeile bleiben ensprechend geändert, dabei springen die Schnittbezeichnungsbuchstaben in die Schnittlinie hinein
(siehe Bild). Ist das nur Voreinstellungssache oder muß ich die immerwieder manuell korrigieren? Ja und das speichern in der Vorlage bis auf "Zugewandt" oder "Abgewandt" geht wahrscheinlich so nicht?

Wo ich schon dabei bin, hätte ich noch ne' Frage, und zwar: wie bekomme ich in eine Stückliste im DFT-Modus die Struktur der Stückliste angezeigt? Oder geht das nur im ASM-Modus in Kombination mit z.B. Excel?

Gruß und besten Dank im Voraus
Petrus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mir ist aufgefallen, daß Änderungen der Einstellungen an Schnittansichten ein anderes Ergebnis liefern können als wenn man mit den geänderten Einstellungen eine neue Schnittansicht erstellt.

Die Buchstaben "in der Schnittlinie" hatte ich auch schon, sind aber beim Erstellen einer neuen Ansicht wieder OK.

------------------
Viele Grüße, Stefan
