Hallo und guten Morgen zusammen,

arbeite gerade an einem Behälter mit einem Gewindeanschluss.
Ich habe bis jetzt noch nie mit Gewinde gearbeitet, und habe
da so meine Schwierigkeiten.

Habe in Part über Rotation einen Durchmesser 20 mm erstellt.

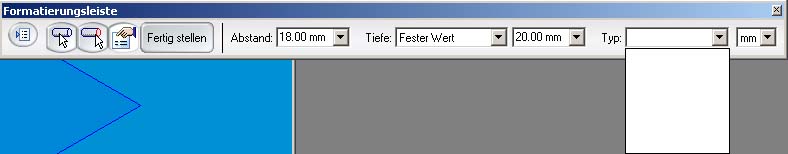

Wenn ich nun ein Gewinde erstellen will, erhalten ich in der
eine Leere Auswahlleiste ( Bild im Anhang ).
Wenn ich nach der Anleitung, wie sie in der Hilfedatei steht
vorgehe erhalte ich eine Fehlermeldung ( siehe Anhang )

Die Datei Holes.txt ist vorhanden und die Pipe Threads.txt auch.
Auch habe ich hier im Forum nach Hilfe gesucht, aber leider ohne
Erfolg.

Wer kann mir Helfen ?

Grüße Thomas

------------------
Dual AMD MP 2400 / Solid Edge Classic V 14

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Könnte sein, daß die falsche Gewindedatei gewählt ist.
Die Fehlermeldung verweis ja auf die ISOHOLES.TXT.
Änder mal die Bohrduchmesserdatei über extras-Optionen.Dateiablage auf Holes.txt. Vielleicht hilft das.
Viele Grüße

------------------
APeters@BSS-Online.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Arne,

danke für die Antwort. Hatte hier im Forum gelesen das man auch
diese Datei wählen kann ( Mehr Gewindeauswahl ).
Hat aber auch nichts geholfen so das ich wieder die alte Holes.txt
eingetragen habe.

Die Fehlermeldung ist die gleiche nur mit der " Holes.txt"

Grüße Thomas

------------------
Dual AMD MP 2400 / Solid Edge Classic V 14

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin Tommaso
hast Du einen Rotationsausschnitt gemacht, oder eine Rotationsausprägung. Da liegt nähmlich der Unterschied.
Beim Außengewinde M20 muss der Zylinder genau Ø 20 haben.
Beim Innengewinde muß Dein Ausschnitt exakt den Durchmesser haben, der in der Holes.txt für minor diameter eingetragen ist. Sonst erkennt Solid Edge nicht das Gewinde.
also ändere mal Dein Ø auf den Wert.

Grüße Clementine

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ciao Clementine,

der Retter in der Not... vielen Dank jetzt geht’s.

Noch eine Frage:
Zeigt SE das Gewinde grundsätzlich nicht in 3D an ?
In der 2D Ansicht sehe ich es natürlich, jedoch in Part
nicht, ist das normal ?

Grüße Tommaso

------------------
Dual AMD MP 2400 / Solid Edge Classic V 14 SP3

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

In 3D ist das Gewinde eigentlich seit einigen Versionen grün dargestellt(Extras-Farbmanager).
Werden Texturen aktiviert (Format-Ansicht-Textturen)
Liegt auf dem gewinde eine Gewindetextur. Das sieht aber nur bei einigermaßen normal proportionierten 2Scharauben gut aus.
Es gibt dafür die Formatvorlage Gewinde. (Format-Formatvorlagen-Teilfläche)

Viele Grüße

------------------
APeters@BSS-Online.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Arne,

habe jetzt mal ein bisschen damit probiert, ist immer noch
besser als keine Darstellung.
Sieht etwas merkwürdig aus.. aber nun denn.
Das Gewinde wird auch immer über das ganze Objekt angezeigt, obwohl
es nur ein Teil des Körpers betrifft.

Danke Dir für den Hinweis.

Grüße Thomas

------------------
Dual AMD MP 2400 / Solid Edge Classic V 14 SP3

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

>Das Gewinde wird auch immer über das ganze Objekt angezeigt, obwohl
>es nur ein Teil des Körpers betrifft.

Ja das ist leider so.

------------------
APeters@BSS-Online.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Für das gibts bereits einen IR

Wäre hilfreich, wenn das bald umgesetzt würde

Anastasia

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Anastasia,

mi scusi, aber was ist ein IR

Ciao Tommaso

------------------
Dual AMD MP 2400 / Solid Edge Classic V 14 SP3

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ein Information Report (IR) an EDS kann eine Verbesserung bewirken.
Die Entwicklungscrew von Solid Edge hat so die Möglichkeit, Kundenbedürfnisse bei einer nächsten Version (V15...) einzubauen.

Anastasia

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Tommaso,

wenn du das Gewinde nicht ganz haben willst, hilft eigentlich nur ein kleiner Einstich (breite 0.1 mm).

tschau Rainer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ciao Rainer,

das war ein guter Tipp.
Damit kann man doch erstmal leben.

Grazie Tommaso

------------------
Dual AMD MP 2400 / Solid Edge Classic V 14 SP3

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Was hat sich denn getan (3 Jahre später) um die 3D-Gewindedarstellung auf die tatsächliche Gewindelänge zu reduzieren?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Im Draft? Da gings schon immer.
Im 3D? Nix Neues.

------------------
APeters@BSS-Online.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Gebt die Hoffnung nicht auf!
Vielleicht frägt in drei Jahren wiedermal
einer in diesem Thread nach.

------------------
Gruß

CadKD

[Diese Nachricht wurde von CadKD am 19. Okt. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

In SE V35 wirds dann integriert sein

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


@all

Hallo zusammen, also das Problem "Darstellung der Gewindelänge" ist doch garnich vorhanden (Naja). Wenn ich die Länge begrenzen möchte, dann trenne ich doch einfach die Zylinderfläche. Das geht mit irgendeiner Ebene oder wie auch immer. Im Normalfall ist das völlig problemlos - zumindest im 3D Modell. Im Schnitt oder Ausbruch gibts die üblichen Probleme mit der Gewindedarstellung.

Gruß Rolf

------------------
__________________________

Ich glaub ich seh 3D
__________________________

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von cynyc:
@all

Hallo zusammen, also das Problem "Darstellung der Gewindelänge" ist doch garnich vorhanden (Naja). Wenn ich die Länge begrenzen möchte, dann trenne ich doch einfach die Zylinderfläche. Das geht mit irgendeiner Ebene oder wie auch immer. Im Normalfall ist das völlig problemlos - zumindest im 3D Modell. Im Schnitt oder Ausbruch gibts die üblichen Probleme mit der Gewindedarstellung.

Gruß Rolf

---

@Cynyc:

Flächentrennung statt eines kleinen Einstiches ist eine
wirklich elegante Methode wenn man schöne Ansichten des Gewindes
haben will. Jetzt nur noch die Variablen von der Gewindelänge und
den abstand der Ebene gleichsetzen, dann werden auch im Änderungsfall
beide richtig aktualisiert.

Wäre auch ein guter ER. Allerdings geht sowas durch zu viele Hände.
Der arme Programmierer macht dann was ganz anderes draus.

------------------
Gruß

CadKD

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Na ja .... also das ist schon etwas sehr arm, dass nach gut
drei Jahren in dieser Richtung noch keine vernünftige Lösung
geschaffen wurde.
Das mit der Trennung über die Ebene ist auch eine Lösung, aber
ich finde auch nur eine Workaround
SE ist ja keine billige Software und bei den ganzen Updates sollte
es doch irgendwann auch ohne gehen ...

------------------
Dual AMD MP 2800 / Solid Edge Classic V 14 SP5

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... es gibt Schlimmeres

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

versch_Gew_auf_Zyl.zip Versch_Gew_auf_Zyl.jpg

Ehrlich gesagt mich nerven solche Kleinigkeiten auch etwas.

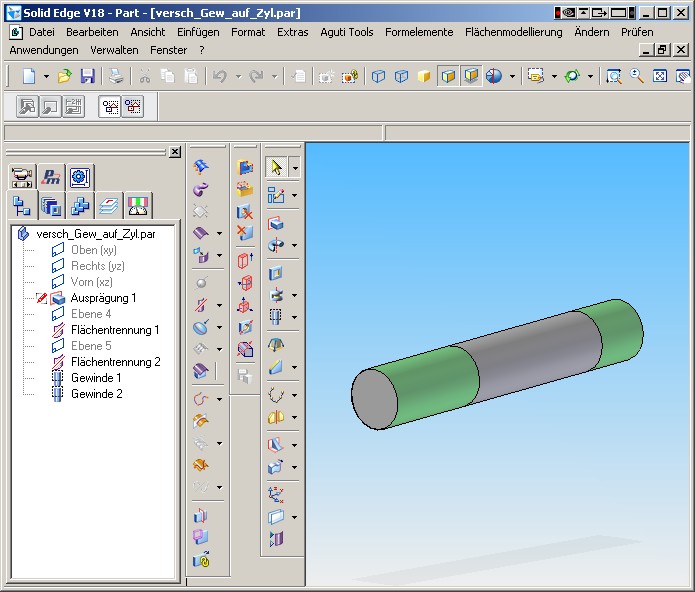

Aber seit es die Funktion Flächentrennung gibt, kann man mit einem kleinen Workaround auch im 3d sehr schnell zum Ziel kommen. Man trennt mit einer Hilfsebene einfach den Zylinder auf und kann so auch im 3d sichtbar 2 verschiedene Gewindelängen auf einen Zylinder aufbringen.
Für Bohrungen gilt das analog.

[Diese Nachricht wurde von kmw am 23. Okt. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Forum

Beitrag ist schon etwas älter, passt aber hierhin.

Gewindedarstellung in 3D funktioniert mit Fläche trenne ganz gut, jedoch haben wir nun im DFT ein Problem.
Da wir erst am Anfang sind und nur kurz V18 hatten, weiss ich nicht, ob da das Problem auch schon war.

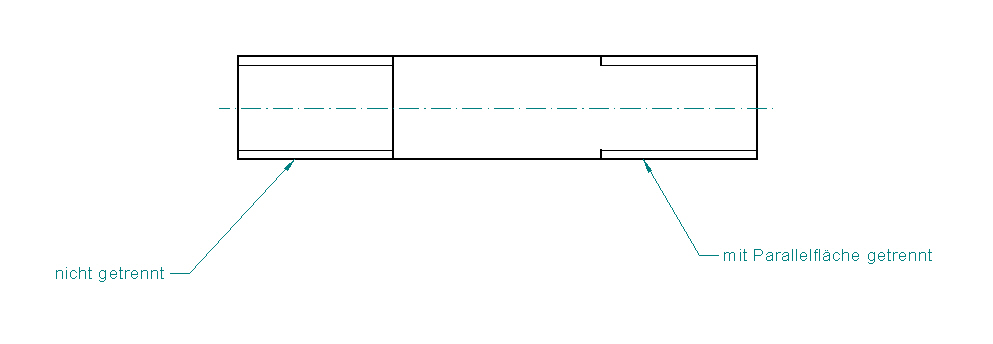

Die 2D Linie der Gewindelänge wird nur korrekt dargestellt, wenn ich die Gewindefläche nicht trenne (siehe Anhang).

Ist dies erst bei V19 SP4 so oder war dies auch schon früher so oder fehlt wiedereinmal ein Schalter bzw. Einstellung, welche ich nicht gewählt habe.

Danke für eine Antwort

------------------
Gruss swissbachi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Moin,

sieht nach einer Aenderung in SP4 aus, denn so sieht's  mit SP3
aus. Aber in V20 wird alles besser ;-)

modeng

------------------
Unser Unwissen erobert immer weitere Welten. (S.J. Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... hab ich auch gehört am Kundentag
jedoch war nur ein Bild mit Textur, hoffe, dass auch die "grünen" Flächen korrekt dargestellt werden.

------------------
Gruss swissbachi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

in V19 mit SP5 auch noch nicht korrekt, oder doch eine Einstellung die fehlt?

------------------
Gruss swissbachi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

wenn es mit SP4 falsch ist *und* es jemand merkt *und* reported
dann wird es in diesem Fall prio = 3 bekommen und vielleicht
in SP6 bereinigt sein.

modeng

------------------
Unser Unwissen erobert immer weitere Welten. (S.J. Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ist ev. kein Bug, bei uns sind die Tangentenlinien ausgeschaltet und feiner definiert --> schalte ich Tangentenlinien ein erscheint die fehlende Linie, jedoch feiner.

Nun bin ich in den Normen nicht so up to date, ob die Grenze der Gewindetiefe (ohne Einstich) als Tangentenlinie gilt.

Komisch ist nur, wenn ich die Fläche nicht teile alles korrekt ist.

------------------
Gruss swissbachi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

die Tangentenlinie ist bei mir auch aus. Ueblicherweise arbeite
ich auch ohne Split beim Gewinde ...

modeng

------------------
Unser Unwissen erobert immer weitere Welten. (S.J. Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
