Thema: Wie lassen sich in Draft bestimmte Teile (890 mal gelesen)
|
speed7
Mitglied
   Beiträge: 21
Registriert: 02.06.2003
|
erstellt am: 12. Jun. 2003 23:25  <-- editieren / zitieren -->   Unities abgeben:
Hallo! Wie kann ich Draft beibringen, bestimmte Teile (z. B. Welle oder Normteile) nicht zu "schneiden" wenn ich einen Schnitt lege? Diese Option würde mir sehr viel Arbeit ersparen. Vielen Dank. Gruß speed7 (SE 9) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kmw
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4391
Registriert: 26.02.2002 Wer lesen kann, versteht was er liest, und danach handelt ist anderen gegenüber klar im Vorteil.
Intel® Core i9-14900k, 64GB DDR5-RAM, nVidia GeForce RTX 4080, MS Windows 11, Solid Edge 2024 SP5, German. ECTR als PLM.
M$ Surface Book, i7-6600@2.81 Ghz, 16Gb, 512 SSD, Win10 creators upd.
Fairphone 4 5G mit Android 11 mit SE-Mobile Viewer ;)
|
erstellt am: 12. Jun. 2003 23:51 <-- editieren / zitieren --> Unities abgeben: Nur für speed7
Indem Du sie als nicht geschnitten bestimmst. Das machst Du in dem du auf die geschnittene Ansicht gehst, mit rechtem Klick auf Eigenschaften, dann die Teile auswählen, die nicht geschnitten werden sollen. Die dann statt "im Ausschnitt zeigen" mit Haken versehen bei "gewählte Teile einblenden". Dann werden sie in der Schnittansicht nicht geschnitten dargestellt. Gruß Klaus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
speed7
Mitglied
Beiträge: 21
Registriert: 02.06.2003
|
erstellt am: 13. Jun. 2003 00:52 <-- editieren / zitieren --> Unities abgeben:
|
kmw
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4391
Registriert: 26.02.2002 Wer lesen kann, versteht was er liest, und danach handelt ist anderen gegenüber klar im Vorteil.
Intel® Core i9-14900k, 64GB DDR5-RAM, nVidia GeForce RTX 4080, MS Windows 11, Solid Edge 2024 SP5, German. ECTR als PLM.
M$ Surface Book, i7-6600@2.81 Ghz, 16Gb, 512 SSD, Win10 creators upd.
Fairphone 4 5G mit Android 11 mit SE-Mobile Viewer ;)
|
erstellt am: 13. Jun. 2003 08:02 <-- editieren / zitieren --> Unities abgeben: Nur für speed7
Klar, schau doch mal bei Eigenschaften, da kann man noch mehr einstellen. .. von Teilen verdeckte Kanten einblenden, verdeckte Kanten anzeigen usw. einfach mal ausprobieren und die Ansicht aktualisieren. Es gibt auch den Befehl Kanten einblenden und Kanten übertragen, damit kann man jede Kantenmanipulation mit ausführen.. Gruß Klaus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HorstD
Mitglied
Dipl.-Ing.
Beiträge: 110
Registriert: 06.12.2000
|
erstellt am: 13. Jun. 2003 08:36 <-- editieren / zitieren --> Unities abgeben: Nur für speed7

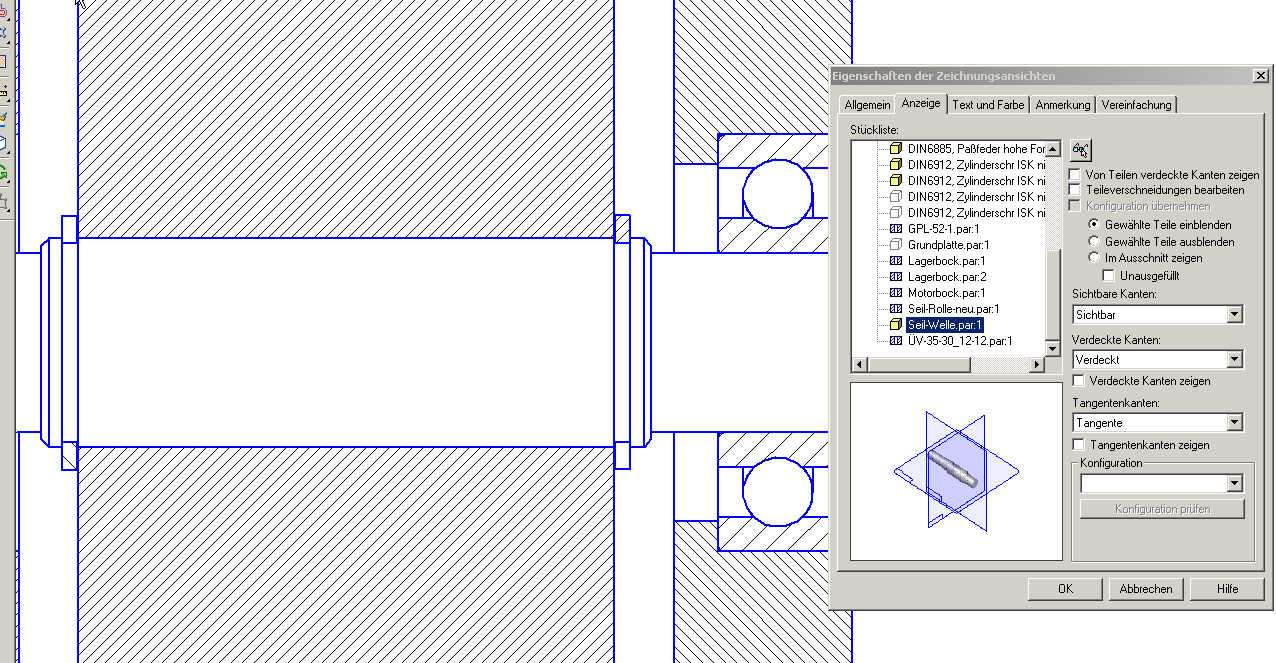

Moin speed7 wenn die Umlaufkanten fehlen würde ich vermuten, das die Auswahl nicht richtig war, siehe Bild.
Wenn das Modell in Ordnung ist, muß man in der Regel keine einzelnen Linien manipulieren, das ist auch nicht der Sinn eines funktionierenden 3D-Programms. ( Ausnahme Gewinde und tangentiale Berührungen, hat EDS immer noch nicht gelöst. ) Gruß
Horst [Diese Nachricht wurde von HorstD am 13. Juni 2003 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Grafu
Mitglied
Anwendungsspezialist Maschinenbau
Beiträge: 301
Registriert: 31.07.2000 Xeon Dualcore 3,73 mit Geoforce Fire GL, 2048 MB DDR-RAM
1 x SATA 250 Gig,Spacepilot
|
erstellt am: 13. Jun. 2003 09:42 <-- editieren / zitieren --> Unities abgeben: Nur für speed7
Hallo, wenn du denn Normteilen bei der erstellung oder mit dem Eigenschaftsmanger eine Solid Edge Eigenschaft eintarägts, zb. Thema Normteil kannst du in V14 unter Eigenschaften danach suchen und alle Normteile als nicht geschnniten markieren. gruß uwe graf / unitec Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
speed7
Mitglied
Beiträge: 21
Registriert: 02.06.2003
|
erstellt am: 13. Jun. 2003 09:46 <-- editieren / zitieren --> Unities abgeben:
|
Lars
Ehrenmitglied V.I.P. h.c.
Beiträge: 4319
Registriert: 23.10.2000 Solid Edge
|
erstellt am: 13. Jun. 2003 09:52 <-- editieren / zitieren --> Unities abgeben: Nur für speed7
probiere doch einmal die verschiedenen Häkchen aus, bei verdeckte Kanten Anzeigen, von Teilen verdeckte Kanten zeigen, etc. Vom Schnitt her selbst sollte bei Dir nix falsch sein. Nur die Kombination der Häkchen ist nicht korrekt aber aus dem Kopf weiß ich die jetzt leider auch nicht. Grüße
Lars Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken
Beiträge: 7467
Registriert: 05.2002.24 Solid Edge Seminarunterlagen
Training, Beratung, Programmierung
|
erstellt am: 13. Jun. 2003 10:13 <-- editieren / zitieren --> Unities abgeben: Nur für speed7
Die Ansicht ist nicht aktuell (Grauer Rahmen). Versuch mal die Ansicht zu aktualisieren. Vielleicht kommen die Kanten dann. Kanten die vorher nicht in der Ansicht drin waren, müssen aus dem Modell neu gerechnet werden. Viele Grüße ------------------
