Thema: Y-Naht in Weldment schweißen (557 mal gelesen)
|
Ex-Mitglied
|
erstellt am: 14. Mai. 2003 17:54  <-- editieren / zitieren -->
Wie kann ich in SE Weldment eine Y-Naht zwischen zwei nebeneinander plazierten Platten konstruieren? Mit der Kehlnaht klappt das ja super, aber wenn ich zwei parallele Platten habe funktioniert das nicht. Vielen Dank schon mal für Eure Hilfe.
Christian
|
kmw
Ehrenmitglied V.I.P. h.c.
Konstrukteur
   Beiträge: 4391
Registriert: 26.02.2002 Wer lesen kann, versteht was er liest, und danach handelt ist anderen gegenüber klar im Vorteil.
Intel® Core i9-14900k, 64GB DDR5-RAM, nVidia GeForce RTX 4080, MS Windows 11, Solid Edge 2024 SP5, German. ECTR als PLM.
M$ Surface Book, i7-6600@2.81 Ghz, 16Gb, 512 SSD, Win10 creators upd.
Fairphone 4 5G mit Android 11 mit SE-Mobile Viewer ;)
|
erstellt am: 14. Mai. 2003 19:34 <-- editieren / zitieren --> Unities abgeben:
Mit Kehlnaht, und dann beide Seiten des Y anklicken und dann in den Optionen die Basisstärke und die Zielstärke angeben, die dann gleich der Höhe der y-Schenkel ist. Ich habs grad mal probiert, aber ich versteh jetzt nicht was du genau mit zwei parallelen Platten meinst. Aber wenn mal eine Schweissnaht im pwd nicht geht, dann modellier ich das im Assembly. Es gibt komplizierte Schweissnähte, die kriegt man einfach nicht anders hin. Gruß Klaus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 14. Mai. 2003 19:52 <-- editieren / zitieren -->

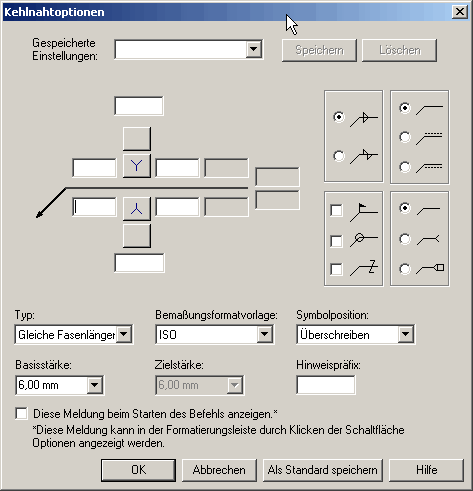

Hallo kmw, ich möchte gerne die beiden senkrechten PLatten mit einer Y-Naht verschweißen (als Beispiel). (Ich bin ziemlicher Anfänger mit diesem Prog. und leider sonst nichts über das Thema hier im Forum gefunden) Dann geh ich auf Kehlnaht, in den Optionen stelle ich dann die Einstellungen (siehe Bild) ein, und wähle die beiden Flächen, die auf der Seite der Kehlnaht sind. Dann bekomme ich aber eine Fehlermeldung, dass ein ungültiger Prägungspfad entsteht. Danke schon mal jetzt für jede noch so kleine Hilfe!
Gruß Christian |
Ex-Mitglied
|
erstellt am: 14. Mai. 2003 19:53 <-- editieren / zitieren -->

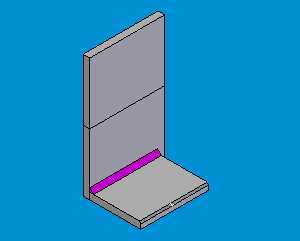

HIer noch das Bild von der Zeichnung: |
kmw
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4391
Registriert: 26.02.2002 Wer lesen kann, versteht was er liest, und danach handelt ist anderen gegenüber klar im Vorteil.
Intel® Core i9-14900k, 64GB DDR5-RAM, nVidia GeForce RTX 4080, MS Windows 11, Solid Edge 2024 SP5, German. ECTR als PLM.
M$ Surface Book, i7-6600@2.81 Ghz, 16Gb, 512 SSD, Win10 creators upd.
Fairphone 4 5G mit Android 11 mit SE-Mobile Viewer ;)
|
erstellt am: 14. Mai. 2003 21:42 <-- editieren / zitieren --> Unities abgeben:
Ich hab schon lange nichts mehr mit Schweisskonstruktionen zu tun gehabt, aber ich würd das so machen: Erst die Platten mit dem Arbeitsschritt Schweissnahtvorbereitung mit der typischen Y-Form vorbereiten und dann mit dem Kehlnahtbefehl die Naht da reinlegen, wobei die Höhenbestimmung mir auch nicht ganz klar ist. Vielleicht kann da ja mal jemand von den Schweissprofis was genaueres zu sagen.

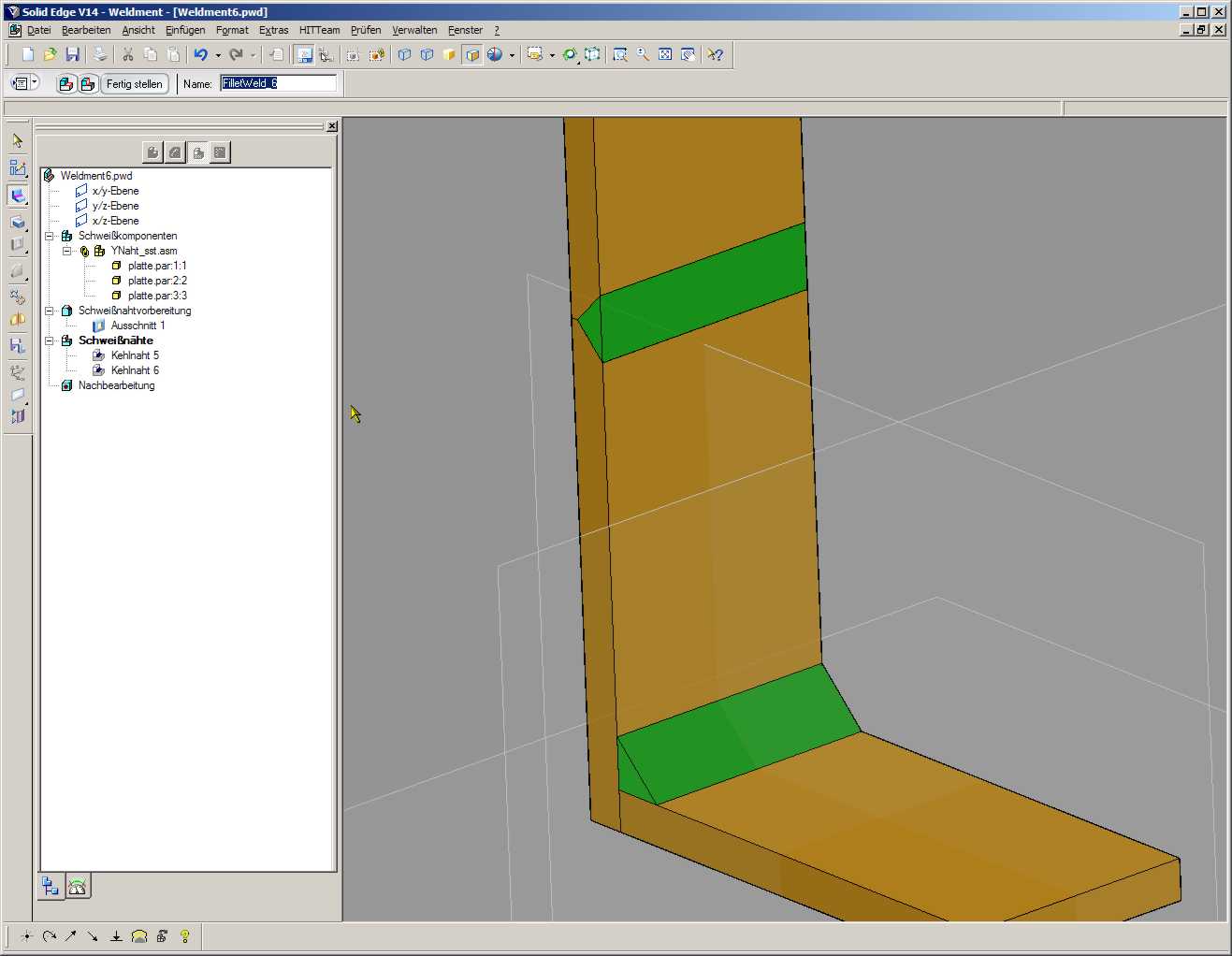

Hier ein Bild. Gruß Klaus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
