Thema: Spiegelung an einer 90°Ebene (819 mal gelesen)
|
gtbtz
Mitglied
   Beiträge: 280
Registriert: 10.09.2001
|
erstellt am: 14. Apr. 2003 14:41  <-- editieren / zitieren -->   Unities abgeben:
Hallo Se'ler Ist es möglich, im Part ein Element oder Ausprägung an 90° versetzten Ebenen zu spiegeln Konkret: Ich möchte an einem Würfel an allen 6 Seiten ein Formelement anbringen, aber nicht jedesmal die Kontur neu zeichnen danke gtbtz ------------------
15 x SE V9 Sp6/academic license
Athlon mit Nvidia/ELSA Grafikkarte Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Gras
Moderator
Solid Edge AE

Beiträge: 4602
Registriert: 20.07.2000 Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.
|
erstellt am: 14. Apr. 2003 14:58 <-- editieren / zitieren --> Unities abgeben: Nur für gtbtz
Hallo gtbtz, natürlich kannst Du ein Formelement nacheinander um beliebige Ebenen spiegeln.
Bevor Du Dir jetzt Stress mit dem erzeugen der Spiegelebenen machst, hätte ich einen Vorschlag.
Wie wärs denn mit einem Rotationsmuster?
Oder besser mit zweien.
Eins von oben auf den Würfel geguckt, mit den 3 seitlichen Flächen und ein Muster in der Seitenansicht mit Deck- und Bodenfläche.
Das zweite Muster sollte allerdings nur ein Kreisbogen sein, da ja eine Fläche in dieser Ansicht ihr Formelement schon hat. Kann Dir leider kein Beispiel schicken, nicht wegen Academic sondern wegen kein V9 mehr auf dem Rechner, Sorry. ------------------
Gruß Markus Gras
Unitec Informationssysteme GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
gtbtz
Mitglied
Beiträge: 280
Registriert: 10.09.2001
|
erstellt am: 14. Apr. 2003 16:19 <-- editieren / zitieren --> Unities abgeben:
Hallo MArkus Also irgendwie kann ich es nicht nachvollziehen. Wenn ich das Muster auf die andere Ebene lege, wird das Muster ja nicht in die Ebene gedreht. Das Formelement taucht bei mir im Werkstück auf Entweder ich steh total auf dem Schlauch oder ich muß dein Nixon-Zitat nochmal zu Gemüte führen mfg gtbtz ------------------
15 x SE V9 Sp6/academic license
Athlon mit Nvidia/ELSA Grafikkarte Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
gtbtz
Mitglied
Beiträge: 280
Registriert: 10.09.2001 Solid edge V2021 academic
Win10
|
erstellt am: 14. Apr. 2003 16:28 <-- editieren / zitieren --> Unities abgeben:
Hallo Markus Asche über mein Haupt!! Man sollte die richtige ebene anwählen dann klappt es auch mit dem Nachbarn danke gtbtz ------------------
15 x SE V9 Sp6/academic license
Athlon mit Nvidia/ELSA Grafikkarte Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Gras
Moderator
Solid Edge AE
Beiträge: 4602
Registriert: 20.07.2000 Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.
|
erstellt am: 14. Apr. 2003 16:47 <-- editieren / zitieren --> Unities abgeben: Nur für gtbtz
|
Trebusch
Mitglied
Konstrukteur
Beiträge: 166
Registriert: 25.03.2002 *
|
erstellt am: 15. Apr. 2003 09:57 <-- editieren / zitieren --> Unities abgeben: Nur für gtbtz
|
Markus Gras
Moderator
Solid Edge AE
Beiträge: 4602
Registriert: 20.07.2000 Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.
|
erstellt am: 15. Apr. 2003 10:00 <-- editieren / zitieren --> Unities abgeben: Nur für gtbtz

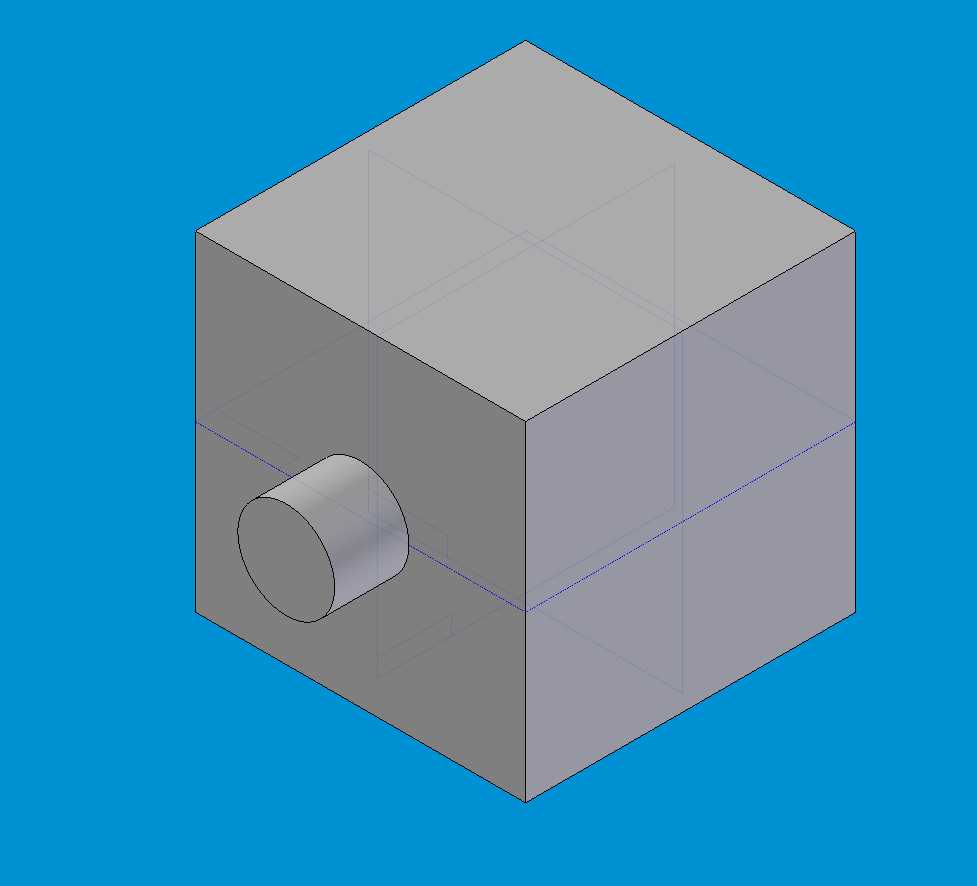

Nö! Das Ausgangselement ist der Stummel links, gemustert werden 3 Elemente im Bogen (Schritt 3).
Der Stummel rechts stammt aus dem ersten Muster. ------------------
Gruß Markus Gras
Unitec Informationssysteme GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Trebusch
Mitglied
Konstrukteur
Beiträge: 166
Registriert: 25.03.2002 *
|
erstellt am: 15. Apr. 2003 10:49 <-- editieren / zitieren --> Unities abgeben: Nur für gtbtz
Danke Markus, aber ich stehe schon wieder vor einem Muster-Rätsel, der Kreisbogen tangiert doch in jedem Fall einen vorhandenen Stummel :-( [Diese Nachricht wurde von Trebusch am 15. April 2003 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Gras
Moderator
Solid Edge AE
Beiträge: 4602
Registriert: 20.07.2000 Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.
|
erstellt am: 15. Apr. 2003 10:55 <-- editieren / zitieren --> Unities abgeben: Nur für gtbtz
Richtig! Der bereits vorhandene Stummel ist der in Schritt 3 auf der linken Seite.
Das Ausgangselement des Musters ist auf die Mitte des Bogens gesetzt, man er kennt es an dem etwas dickeren grünen Kreuz.
Die Musteranzahl ist 3, es werden also zwei hinzu gefügt einer oben einer unten. Als wichtiger Hinweis: Ich verwende für beide Muster ein und dasselbe Ausgangselement, ich mustere also nicht das Muster! Soll ich ein Beispiel in V12 anhängen? ------------------
Gruß Markus Gras
Unitec Informationssysteme GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Trebusch
Mitglied
Konstrukteur
Beiträge: 166
Registriert: 25.03.2002 *
|
erstellt am: 15. Apr. 2003 11:05 <-- editieren / zitieren --> Unities abgeben: Nur für gtbtz
|
Markus Gras
Moderator
Solid Edge AE
Beiträge: 4602
Registriert: 20.07.2000 Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.
|
erstellt am: 15. Apr. 2003 11:56 <-- editieren / zitieren --> Unities abgeben: Nur für gtbtz
|
Trebusch
Mitglied
Konstrukteur
Beiträge: 166
Registriert: 25.03.2002 *
|
erstellt am: 15. Apr. 2003 16:08 <-- editieren / zitieren --> Unities abgeben: Nur für gtbtz
|
kmw
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4304
Registriert: 26.02.2002 Wer lesen kann, versteht was er liest, und danach handelt ist anderen gegenüber klar im Vorteil.
Intel® Core i9-9900 @ 8x 5.0GHz,80GB DDR4-RAM 3200MHz,nVidia GeForce RTX 4080, MS Windows 10 64Bit, Solid Edge Premium Version 220.00.09.004 x64, German (ST20MP9).
M$ Surface Book, i7-6600@2.81 Ghz, 16Gb, 512 SSD, Win10 creators upd.
Fairphone 4 5G mit Android 11 mit SE-Mobile Viewer ;)
|
erstellt am: 17. Apr. 2003 18:07 <-- editieren / zitieren --> Unities abgeben: Nur für gtbtz
|
Markus Gras
Moderator
Solid Edge AE
Beiträge: 4602
Registriert: 20.07.2000 Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.
|
erstellt am: 22. Apr. 2003 11:16 <-- editieren / zitieren --> Unities abgeben: Nur für gtbtz
Hallo Klaus, Danke für den Tip.
Aber an den Umlauten kanns nicht liegen, hab die Datei grad runtergeladen , umbenannt und neu hochgeladen.
Hab mit meinem Browser hier (Mozilla 1.3) keine Probleme damit gehabt. ------------------
Gruß Markus Gras
Unitec Informationssysteme GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
gtbtz
Mitglied
Beiträge: 280
Registriert: 10.09.2001
|
erstellt am: 22. Apr. 2003 11:58 <-- editieren / zitieren --> Unities abgeben:
Hallo Da habe ich ja einen Riesenwirberl verursacht mit meiner Frage. Ziel war eigentlich nur den Würfel (siehe jpg) mit möglichst wenig Schritten zu erstellen. MIt der Methode von Markus klappt in 4 Schritten 1Würfel erstellen 2; Rotationsausprägung 3 Muster an einer ebene 4 Muster an 2. Ebene Hier ist es wichtig, die überlappenden Geometrien auszuschalten PS Bei diesem Würfel gibt es einen ganz interessanten Effekt Bei einer Tiefe von 16,4100 mm und Durchmesser 91 mm für den 1. Würfel kann SE den Würfel nicht berechnen .Ändere ich die Tiefe um 1 Tausendstel funktionierts Gruß gtbtz ------------------
15 x SE V9 Sp6/academic license
Athlon mit Nvidia/ELSA Grafikkarte Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Trebusch
Mitglied
Konstrukteur
Beiträge: 166
Registriert: 25.03.2002 *
|
erstellt am: 22. Apr. 2003 12:16 <-- editieren / zitieren --> Unities abgeben: Nur für gtbtz
|
