Hallo Leute,

habe hier eine unvollständig bemasste Skizze (*.jpg)und möchte diese Skizze in eine bemasste Zeichnung umwandeln.

Aber alle Versuche diese Skizze umzuwandeln sind fehlgeschlagen, auch der Versuch über eine kizze im PART.

Hat einer von Euch ne Idee?

Danke und Gruß

Rübe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hesse
Mitglied
NC-Anlagen-Techniker


Sehen Sie sich das Profil von Hesse an!   Senden Sie eine Private Message an Hesse  Schreiben Sie einen Gästebucheintrag für Hesse

Beiträge: 23
Registriert: 24.06.2002

erstellt am: 28. Mrz. 2003 06:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Rüben-Rudi 10 Unities + Antwort hilfreich

Hallo Rudi,
die einzige, mir bekannte, Möglichkeit ist das JPG mit einem Vectorisierungsprogramm ( z.B. Corel OCR Trace ) in ein DXF umzuwandeln. Das DXF - File kannst du dann als Skizze hinterlegen.
Aber vielleicht hat ja ein anderer noch'ne einfachere Methode.

Gruß
Burkhard Hesse

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Markus Gras
Moderator
Solid Edge AE


Sehen Sie sich das Profil von Markus Gras an!   Senden Sie eine Private Message an Markus Gras  Schreiben Sie einen Gästebucheintrag für Markus Gras

Beiträge: 4684
Registriert: 20.07.2000

Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.

erstellt am: 28. Mrz. 2003 10:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Rüben-Rudi 10 Unities + Antwort hilfreich

Hallo Rüben-Rudi,

das einzigste was Du machen kannst ist das JPEG als Grafik ins Draft legen und nachzeichnen.
In V14 hast Du dann auch die Möglichkeit das JPEG direkt in die Profilumgebung einzulesen und die notwendigen Geometrien nachzuzeichnen.

Von Vektorisierungen möchte ich abraten, ich hatte hier letztlich eine Geometrie, die auf diese Weise erzeugt wurde.
Das Ergebnis einer solchen Umwandlung sind abertausende winzigster Linienstücke, die man so für die Modellierung nicht sinnvoll nutzen kann, außer sie ebenfalls nachzuzeichnen.
Es mag zwar für eine NC-Verarbeitung noch gehen derartige Geometrien automatisiert zu verarbeiten, aber ein Modell davon erstellen womöglich noch parametrisch - vergiss es!

------------------
Gruß

Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hesse
Mitglied
NC-Anlagen-Techniker


Sehen Sie sich das Profil von Hesse an!   Senden Sie eine Private Message an Hesse  Schreiben Sie einen Gästebucheintrag für Hesse

Beiträge: 23
Registriert: 24.06.2002

erstellt am: 28. Mrz. 2003 12:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Rüben-Rudi 10 Unities + Antwort hilfreich

Prinzipiell mach ich das auch so, ich hab den Umweg über Corel Draw nur gewählt, weil ich nicht wußte, daß ich auch im Draft ein JPG hinterlegen kann.
Die vectorisierten Grafiken sind in der Tat eine Strafe, aber manchmal hilft es bei Übergängen zu Bauteilen die man messtechnisch nur schwer greifbar kann( Lampenindustrie mundgeblasene Gläser ).
So hat man wenigstens ein paar Stützpunkte an denen man sich orientieren kann.

Gruß
Burkhard Hesse

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Rüben-Rudi
Ehrenmitglied V.I.P. h.c.
Landwirt, Konstrukteur


Sehen Sie sich das Profil von Rüben-Rudi an!   Senden Sie eine Private Message an Rüben-Rudi  Schreiben Sie einen Gästebucheintrag für Rüben-Rudi

Beiträge: 3002
Registriert: 06.12.2002

SE ST7 MP5

erstellt am: 28. Mrz. 2003 21:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Ihr Beiden,

das "hinterlegen" habe ich schon probiert...

... muß ich dann versuchen mit einer neuen Kontur genau die hinterlegte Kontur zu treffen?

Selbst wenn es lauter kleine Liniensegmente wären, ich hätte doch erstmal was zum irgendwie "anfassen", messen ... damit könnte ich mich meiner Wunschkontur schneller annähern.

Danke und ein schönes sonniges WE @All... habe eben gut auf dem Acker zutun ... RÜBEN säen


Danke und bis bald

Rübe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kmw
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von kmw an!   Senden Sie eine Private Message an kmw  Schreiben Sie einen Gästebucheintrag für kmw

Beiträge: 4391
Registriert: 26.02.2002

Wer lesen kann, versteht was er liest, und danach handelt ist anderen gegenüber klar im Vorteil.
Intel® Core i9-14900k, 64GB DDR5-RAM, nVidia GeForce RTX 4080, MS Windows 11, Solid Edge 2024 SP5, German. ECTR als PLM.
M$ Surface Book, i7-6600@2.81 Ghz, 16Gb, 512 SSD, Win10 creators upd.
Fairphone 4 5G mit Android 11 mit SE-Mobile Viewer ;)

erstellt am: 29. Mrz. 2003 15:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Rüben-Rudi 10 Unities + Antwort hilfreich




Meine Erfahrungen mit dieser Art des "Reverse Engineering" hat gezeigt, das eine Kombination etwas bringt, meist aber das Bild im Hintergrund völlig ausreicht. Dann wird man auch mehr gezwungen, die Konturen "richtig" zu machen. Es hat keinen Sinn einen Spline mit zig Kontrollpunkten oder gar mit der Freihandlinie zu gestalten. Besser ist es mit tangentiellen Radien und möglichst einfachen Geometrieelementen zu arbeiten, da wo möglich Verbindungen aufbauen und gleich logisch bzw. fertigungsgerecht zu bemassen.
Dann gelingen später auch Anpassungen und Änderungen sind leicht möglich sind, die Geometrien sind auch schnell vom System zu verarbeiten.
In Solid Edge V14 ist dies besonders aufgegriffen worden, hier können jetzt jederzeit Bitmaps in die Konstruktion einbezogen werden, auch im Part.

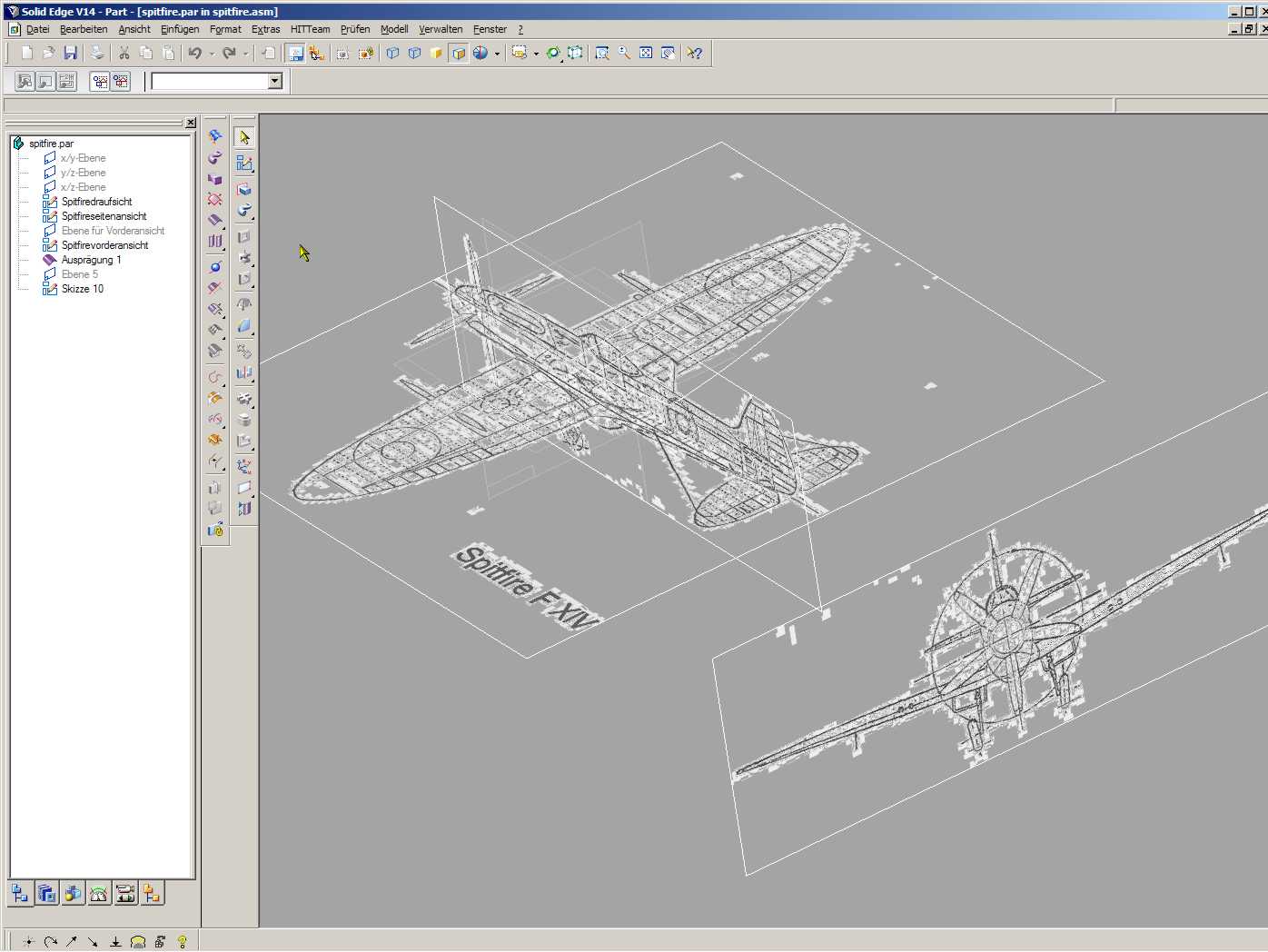

Anbei ein Snapshot, was diese Vorgehensweise zeigt. Hier habe ich ein paar Bleistifthandskizzen gescannt und in ein Part auf Referenzebenen gelegt. Damit habe ich grobe Anhaltspunkte und kann relativ zügig mit der Modellierarbeit anfangen.

Gruß Klaus

------------------
Solid Edge Hotline:
Tel: +49 (07031)-754565
solidedge@sstonline.de
http://www.solid-system-team.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Rüben-Rudi
Ehrenmitglied V.I.P. h.c.
Landwirt, Konstrukteur


Sehen Sie sich das Profil von Rüben-Rudi an!   Senden Sie eine Private Message an Rüben-Rudi  Schreiben Sie einen Gästebucheintrag für Rüben-Rudi

Beiträge: 3002
Registriert: 06.12.2002

SE ST7 MP5

erstellt am: 30. Mrz. 2003 09:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Klaus,

erstmal Danke ... so hatte ich mir das auch vorgestellt!
Nur: ich bekomme diese Skizze nicht in ein Part oder ein Draft hinterlegt.

Wenn ich die Skizze im PhotoEditor markiere und kopiere, kann ich sie weder im Part noch im Draft irgendwie einfügen.

Die Funktionen unter Bearbeiten (STRG+ X, C, V, Entf.) sind alle grau hinterlegt. Also habe ich überhaupt keine Chance die Skizze irgenwie in SE zu bekommen.

Fehlt mir eine Funktion oder suche ich an den falschen Stellen?

Wünsche Euch allen noch einen schönen sonnigen Sonntag

Gruß

Rübe

SE 12 SP4, ACADEMIC

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kmw
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von kmw an!   Senden Sie eine Private Message an kmw  Schreiben Sie einen Gästebucheintrag für kmw

Beiträge: 4391
Registriert: 26.02.2002

Wer lesen kann, versteht was er liest, und danach handelt ist anderen gegenüber klar im Vorteil.
Intel® Core i9-14900k, 64GB DDR5-RAM, nVidia GeForce RTX 4080, MS Windows 11, Solid Edge 2024 SP5, German. ECTR als PLM.
M$ Surface Book, i7-6600@2.81 Ghz, 16Gb, 512 SSD, Win10 creators upd.
Fairphone 4 5G mit Android 11 mit SE-Mobile Viewer ;)

erstellt am: 30. Mrz. 2003 17:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Rüben-Rudi 10 Unities + Antwort hilfreich

Schau mal mein Snapshot genau an und lies noch mal meinen Beitrag,
fasse Dich mit Geduld, verberge Deine Enttäuschung und warte die V14 ab !


Gruß Klaus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hesse
Mitglied
NC-Anlagen-Techniker


Sehen Sie sich das Profil von Hesse an!   Senden Sie eine Private Message an Hesse  Schreiben Sie einen Gästebucheintrag für Hesse

Beiträge: 23
Registriert: 24.06.2002

erstellt am: 31. Mrz. 2003 15:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Rüben-Rudi 10 Unities + Antwort hilfreich

Genau auf sowas habe ich immer schon gewartet.
Ich muß sehr häufig Kundenlogos und Grafiken als Blechausschnitt realisieren.
Wenn's so klappt wie der erste Eindruck erhoffen läßt, dann weiß ich mal wieder warum ich so auf dieses Programm stehe.

Hoffentlich müssen wir nicht zu lange warten

Gruß Burkhard Hesse
